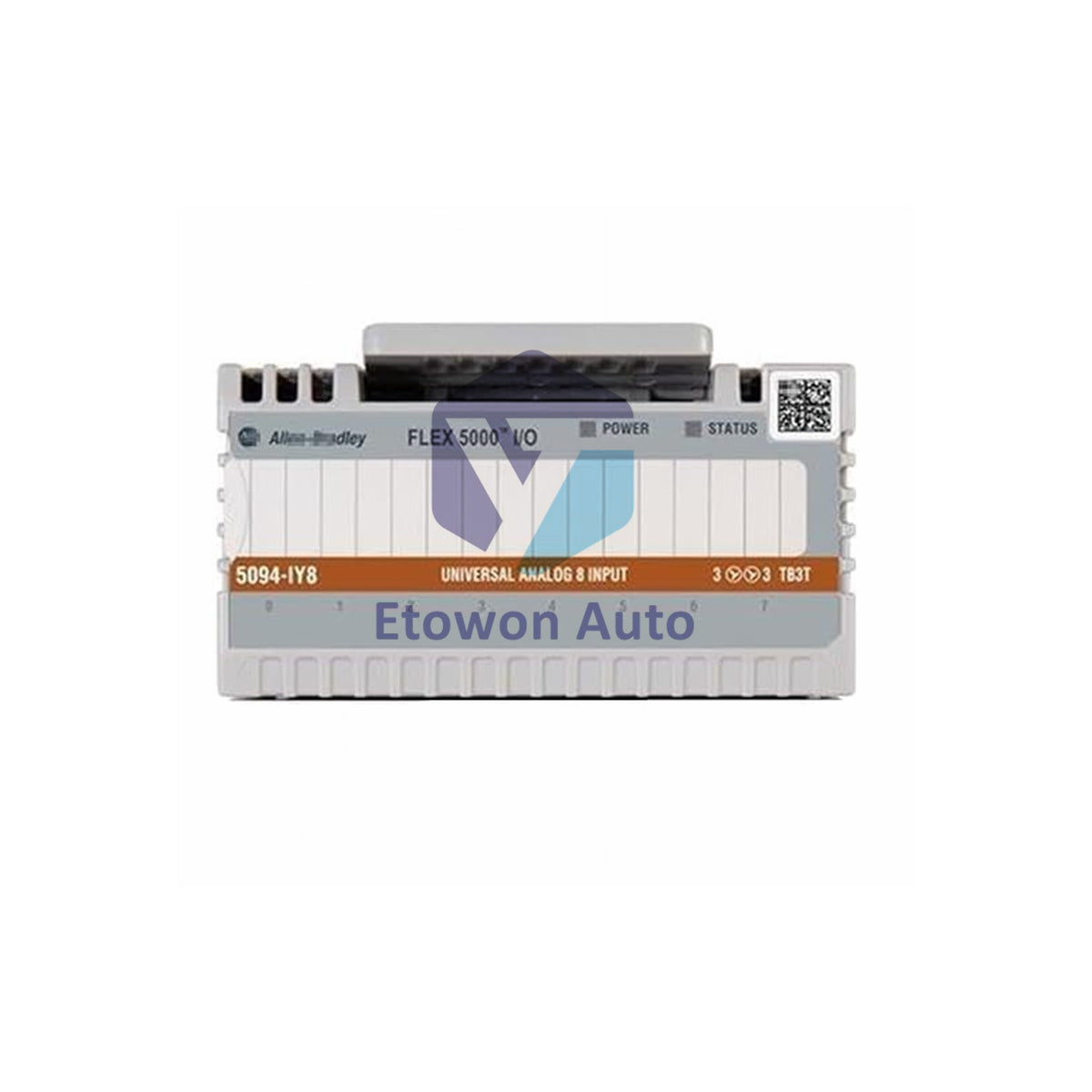

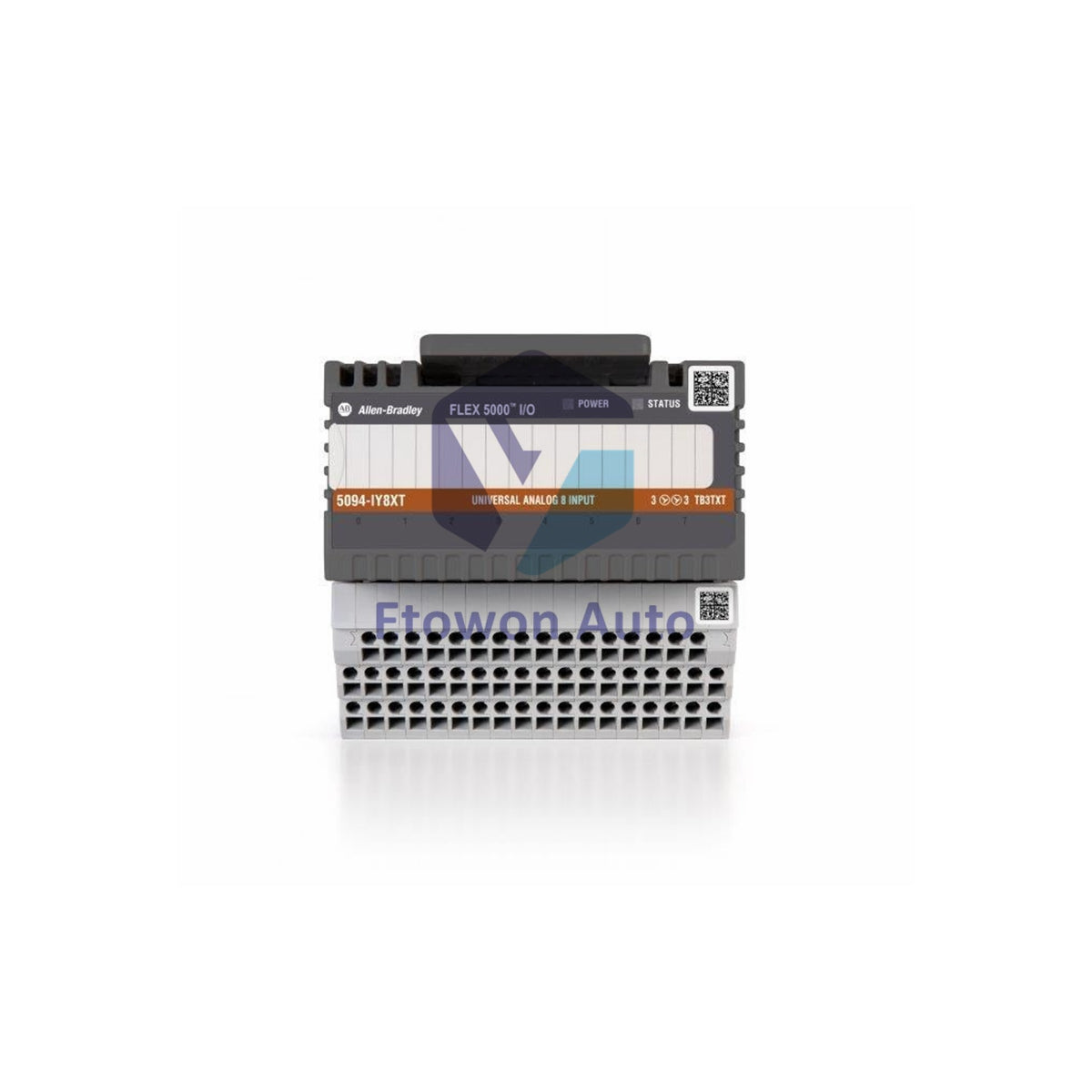

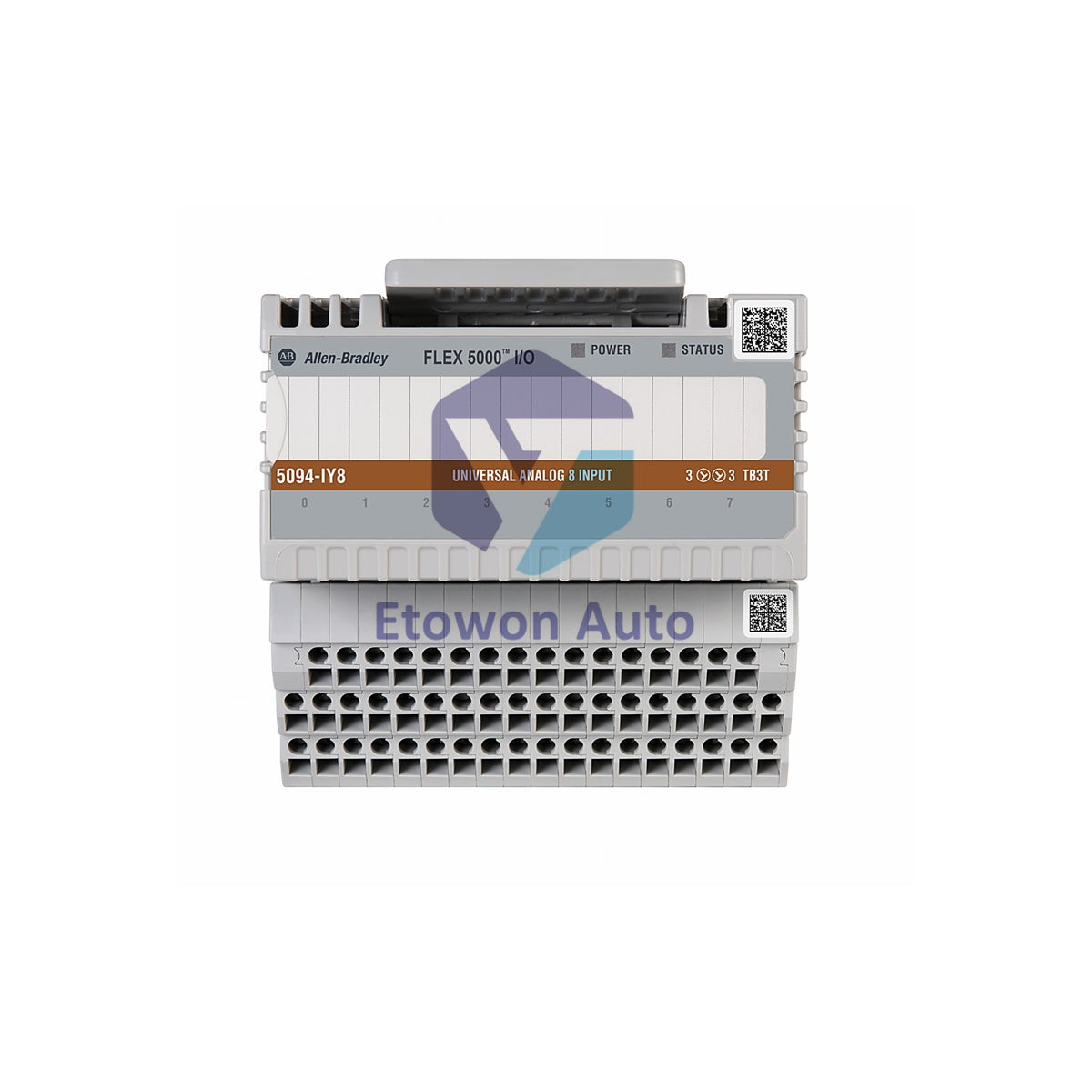

5094-IY8 ألين-برادلي | FLEX 5000 وحدة متعددة التناظرية بثماني قنوات

نظرة عامة على المنتج

يُعد Allen-Bradley 5094-IY8 وحدة FLEX 5000 متعددة المدخلات التناظرية متعددة الاستخدامات مصممة لتبسيط دمج المستشعرات المعقدة في الأتمتة الصناعية. تتميز هذه الوحدة العالمية بـ 8 قنوات عالية الدقة قادرة على التفاعل مع مجموعة واسعة من المدخلات، بما في ذلك الجهد، التيار، مقاومات درجة الحرارة (بلاتين، نيكل، نحاس)، وأنواع متعددة من الثرموقبل (B, C, E, J, K, R, S, T). باستخدام محول تناظري إلى رقمي 24-بت من نوع سيغما-دلتا، يوفر 5094-IY8 دقة استثنائية لمراقبة درجة حرارة العمليات، قياس معدل التدفق، والتحكم في أنظمة التدفئة والتهوية وتكييف الهواء. بوزن لا يتجاوز 0.143 كجم (0.31 رطل)، يقدم حلاً مدمجًا وعالي الكثافة لأنظمة التحكم الحديثة Logix 5000.

المواصفات الفنية

مزايا هندسية

مرونة الإدخال الشاملة

يقضي 5094-IY8 على الحاجة إلى وحدات منفصلة للثرموقبل، مقاومات درجة الحرارة، والوحدات التناظرية. بدعم أنواع الإشارات المختلطة على بنك مكون من 8 قنوات، يمكن للمهندسين تقليل مخزون قطع الغيار وتوفير مساحة قيمة في الخزانات. سواء لمراقبة درجات حرارة الأفران الصناعية عبر ثرموقبل من نوع K أو مستويات الخزانات عبر محولات ضغط 4-20 مللي أمبير، تتكيف هذه الوحدة مع الاحتياجات المحددة للعملية.

دقة إشارة فائقة بدقة 24-بت

الدقة أمر حاسم في المعالجة الكيميائية والحرارية. تضمن دقة محول التناظري إلى الرقمي 24-بت سيغما-دلتا التقاط أدق التغيرات في بيانات المستشعر. مع رفض وضع المشترك 100 ديسيبل عند 60 هرتز والعزل بين القنوات، يوفر 5094-IY8 بيانات نظيفة ومستقرة في بيئات تعاني من الضوضاء الكهربائية وحلقات الأرضي.

موثوقية بيئية متينة

مصممة للعمل في مناخات متنوعة، تعمل الوحدة بشكل موثوق من -20°م إلى 70°م. تتميز بمقاومة قوية للاهتزاز (2.5g) وتوافق مع متطلبات التوافق الكهرومغناطيسي (IEC 61326-1)، مما يجعلها مناسبة للتطبيقات الصناعية الثقيلة حيث تكون حركة الآلات والتداخل الكهرومغناطيسي عوامل شائعة.

دليل التركيب والتوصيل

• التوصيل: استخدم كابلات ملتوية مع درع (22-14 AWG) لجميع الإشارات التناظرية لتقليل الضوضاء. لمنع حلقات الأرضي، تأكد من تأريض درع الكابل من جهة واحدة فقط.
• قاعدة التوصيل: تتطلب هذه الوحدة قاعدة توصيل FLEX 5000 منفصلة للتركيب. تسمح كتل التوصيل القابلة للإزالة (RTB) باستبدال الوحدة بسرعة دون فصل الأسلاك الميدانية الفردية.
• تكوين الطاقة: وفر مصدر طاقة خارجي مستقر بجهد 18-32 فولت تيار مستمر للطرف الميداني. راقب استهلاك الطاقة (2.8 واط كحد أقصى) عند تصميم خزانات عالية الكثافة لضمان التبريد الكافي.
• إعداد البرنامج: يتم التكوين من خلال العلامات المعرفة للوحدة في Studio 5000 Logix Designer. اختر نوع الإدخال المحدد (مثل ثرموقبل J أو 4-20 مللي أمبير) لكل قناة لتمكين القياس المناسب والتشخيص.

الأسئلة الفنية المتكررة

س1: هل يوفر 5094-IY8 تعويض تقاطع بارد للثرموقبل؟

ج1: نعم، توفر الوحدة تعويض تقاطع بارد مدمج لضمان قراءات ثرموقبل عالية الدقة (عادة ±1°م) عبر كامل نطاق درجة حرارة التشغيل.

س2: هل يمكنني مزج مدخلات الجهد والتيار على نفس الوحدة؟

ج2: نعم، يمكن تكوين كل من القنوات الثمانية بشكل مستقل لأي من نطاقات الجهد، التيار، مقاومات درجة الحرارة، أو الثرموقبل المدعومة من خلال إعدادات البرنامج.

س3: ما هو الفاصل الزمني الموصى به لمعايرة هذه الوحدة من Allen-Bradley؟

ج3: للحفاظ على الدقة المحددة (±0.1% للجهد)، يُنصح بإجراء المعايرة كل سنتين، رغم أن اللوائح الصناعية الخاصة قد تتطلب فحوصات أكثر تكرارًا.
