كابل تمديد بنتلي نيفادا 330877-080-36-00 بطول 8.0 متر

نظرة عامة على المنتج

يُعد 330877-080-36-00 كابل تمديد أصلي عالي الأداء 3300 XL 50 مم من تصميم بنتلي نيفادا (شركة تابعة لشركة بيكر هيوز). هذا المكون الصناعي ضروري لنظام حساس القرب 3300 XL المتميز، المستخدم عالميًا لمراقبة مؤشرات صحة الآلات الحيوية مثل الدفع المحوري، اهتزاز محامل الفيلم السائل، وموقع العمود. مبني بغلاف ثلاثي المحاور FluidLoc قوي، يعمل هذا الكابل غير المدرع بطول 8.0 أمتار كرابط كهربائي حيوي ينقل إشارات التيار الدوامي عالية التردد من مسبار القرب 50 مم إلى وحدة حساس Proximitor البعيدة. محفوظ بأمان في تغليفه الأصلي من المصنع، ويأتي هذا الجهاز الجديد مع ضمان مصنع شامل لمدة 12 شهرًا ويحمل وزن شحن صافي يبلغ حوالي 1.35 رطل (حوالي 0.61 كجم) لكل مجموعة تمديد.

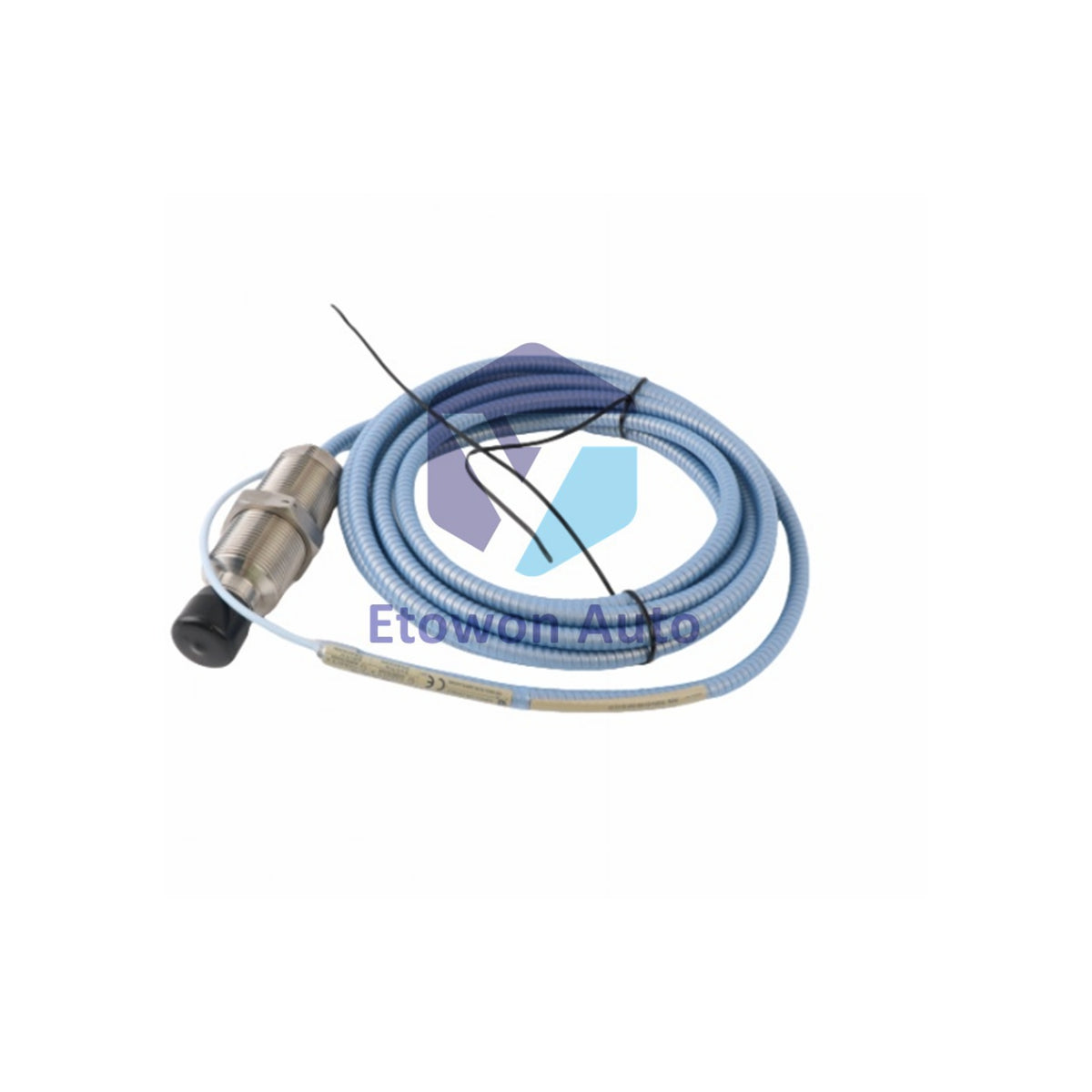

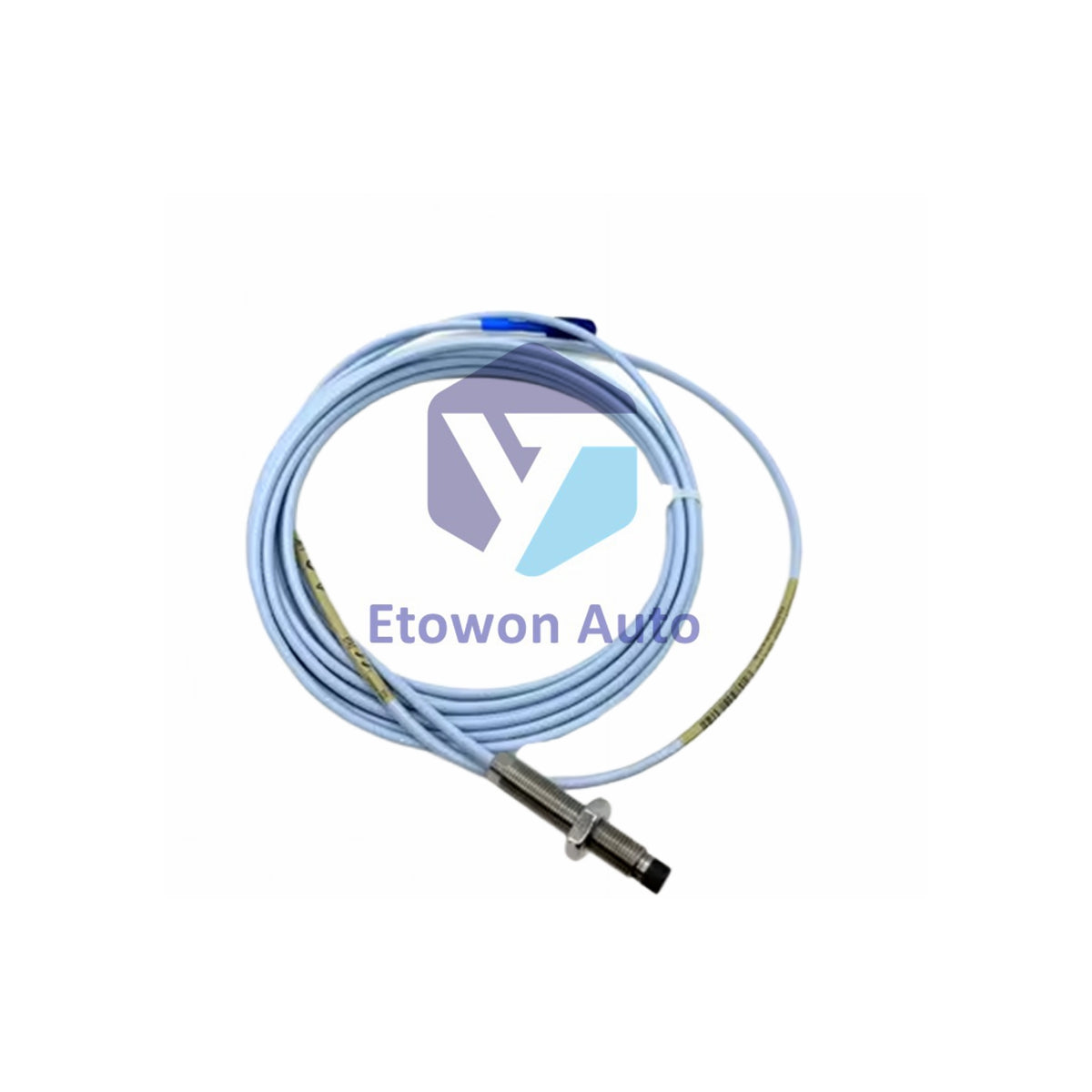

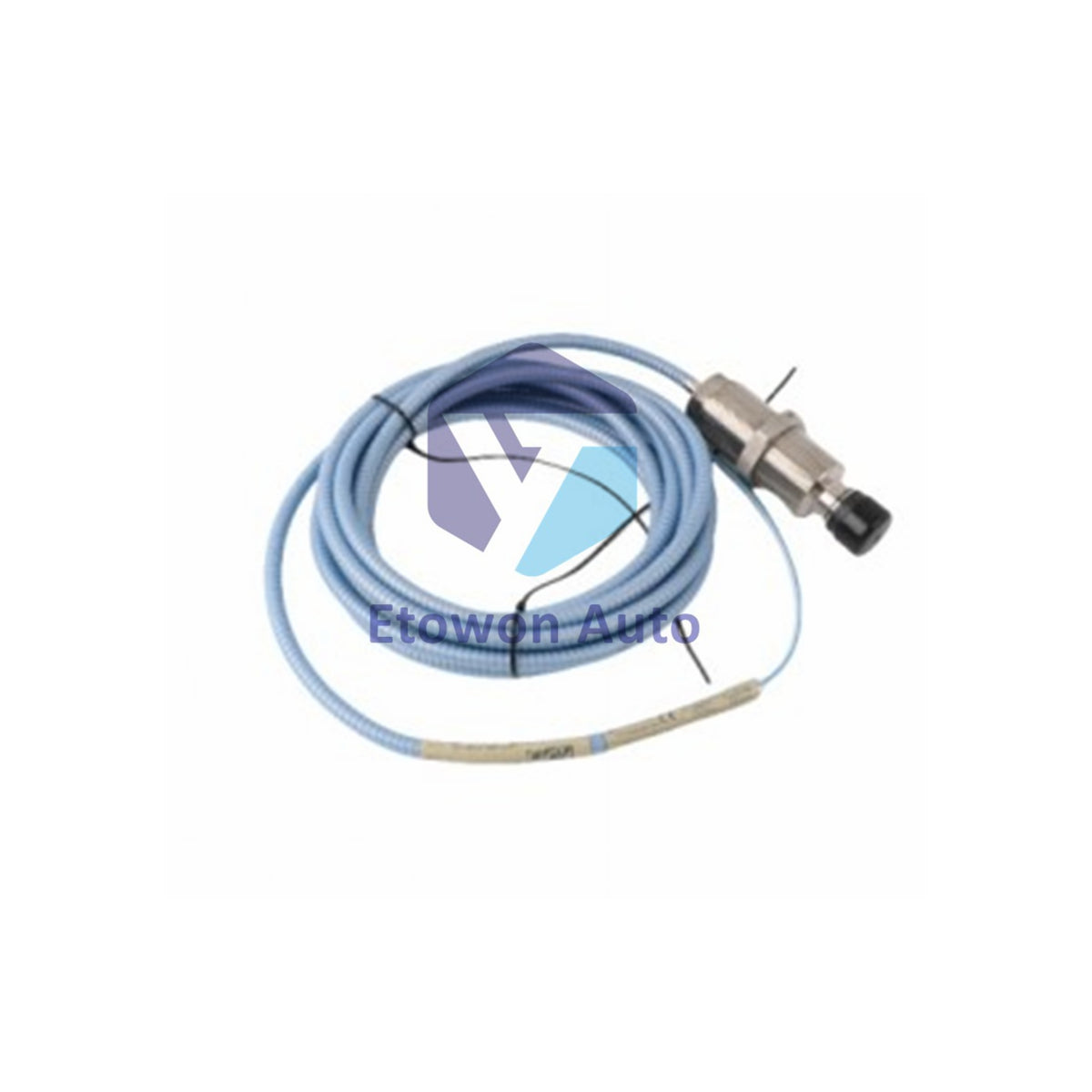

تُبرز الصورة البنية خفيفة الوزن والمرنة للغاية لخط التمديد غير المدرع 3300 XL. تحمي الأغطية الواقية الموصلات المصغرة عالية الدقة من الغبار والاحتكاك الميكانيكي أثناء النقل والتركيب، بينما يحتوي الغلاف الأزرق الفاتح المتخصص على حواجز الختم الداخلية المتقدمة FluidLoc.

المزايا التقنية الأساسية

• تقنية كابل FluidLoc: تستخدم تصميم حاجز داخلي متقدم يمنع تسرب السوائل الصناعية أو زيوت التشحيم أو أبخرة المواد الكيميائية عبر داخل الكابل إلى لوحة التحكم في حال تمثلت الغلاف الخارجي أو تعرضه للثقب.
• درع ثلاثي المحاور عالي المستوى: مبني بهيكل ثلاثي المحاور 75 أوم معزول بـ بيرفلورو ألكوكسي إيثيلين (PFA). تضمن هذه البنية متعددة الطبقات عزلًا استثنائيًا للتداخل المتبادل وتحمي الإشارات منخفضة السعة من التداخل الكهرومغناطيسي الصناعي الشديد.
• مدى ممتد 8.0 أمتار: يوفر تخطيط مسافة أساسية أطول، مما يسمح بتركيب صناديق التوصيل بعيدًا عن أغطية الآلات ذات الاهتزاز العالي والقاسية مع الحفاظ على جودة نقل الإشارة.
• مقاومة تشغيل حرارية قصوى: مصمم خصيصًا للعمل بلا عيوب في بيئات محيطة تتراوح من -51°C حتى +200°C (-31°F إلى +392°F)، مما يجعله مثاليًا لدرجات الحرارة القصوى الموجودة داخل حاويات التوربينات البخارية، وضواغط الغاز، ووحدات مضخات الصناعة.

المواصفات الفنية

تفصيل رقم الموديل

رقم القطعة 330877-080-36-00 يتوافق مع تعريفات مصفوفة هندسة Bently Nevada القياسية:

• 330877: رمز منصة المنتج الأساسية لنظام كابل التمديد 3300 XL 50 مم عالي الدقة.
• 080: يحدد طولًا خطيًا أساسيًا بدقة 8.0 أمتار من خط الإشارة الخام النشط.
• 36: يختار تخطيط كابل FluidLoc الخاص، الذي يوفر مقاومة كيميائية عالية وحواجز لامتصاص السوائل دون وجود أنبوب معدني خارجي متشابك.
• 00: التكوين الكهربائي القياسي بدون موافقات وكالة مرفقة بكتلة الشحن من المصنع.

دليل التثبيت وضبط الحلقة

• قاعدة موازنة الطول الكلي للضبط: أمر حاسم لدقة النظام: يجب أن يساوي الطول الإجمالي لكابل التمديد الخاص بك وموصل مسبار القرب المدمج بالضبط الطول المعاير الكلي المطلوب لمستشعر 3300 XL Proximitor الخاص بك (عادةً ما يكون 9.0 أمتار لنظام الحلقة الكلي). على سبيل المثال، الجمع بين كابل تمديد بطول 8.0 أمتار مع مسبار بطول 1.0 متر يخلق حلقة متطابقة مثالية بطول 9.0 أمتار. خلط الأطوال سيغير مقاومة النظام ويسبب انحرافًا كبيرًا في المعايرة أو أخطاء في النظام.
• الحماية الميكانيكية لموصل الكوكسيل: احرص على توخي الحذر عند توصيل واجهات الكوكسيل المصغرة. تجنب الشد الزائد أو لف دبوس الموصل المركزي، مما قد يضعف وضوح الإشارة. وبما أن الكابل غير المدرع بطول 8.0 أمتار يتميز بوزن خفيف يبلغ 1.35 رطل، يجب تثبيته على طول مساره باستخدام مشابك ناعمة لتجنب الاهتزاز الميكانيكي أو توتر الموصل في مناطق الماكينات المضطربة. توصي بنتلي نيفادا بلف الاتصال النهائي بشريط سيليكوني ذاتي اللصق لحماية الوصلة من تلوث الزيت.
• قيود الحد الأدنى لنصف قطر الانحناء: عند توجيه كابل FluidLoc بطول 8.0 أمتار عبر خطوط المواسير أو صواني الكابلات، حافظ على نصف قطر الانحناء الأدنى الموصى به من المصنع. يمكن للثنيات الحادة أو الزوايا الحادة أن تشوه هندسة عزل PFA الداخلية، مما يغير مقاومة الخط 75 أوم ويُدخل تموجات قياس غير مرغوب فيها.

الأسئلة الفنية المتكررة

Q1: لماذا تكون قيم مقاومة التيار المستمر أعلى لهذا الطراز مقارنة بالتكوينات الأقصر؟
A1: تزداد مقاومة التيار المستمر للكابل تناسبياً مع الطول. وبما أن هذا التجميع طوله 8.0 أمتار، فإن مقاومة الموصل المركزي تكون أعلى بطبيعة الحال (2.0 ± 0.5 أوم) مقارنة بكابل قياسي طوله 4.0 أمتار (1.0 ± 0.25 أوم). يجب على الفنيين الميدانيين الرجوع إلى هذه القيم الخاصة بالطول أثناء فحوصات الحلقة للتحقق بدقة من سلامة الخط.

Q2: ما هي الميزة الرئيسية لتصميم FluidLoc (الخيار 36) مقارنة بكابل التمديد العادي؟
A2: يمكن للكابلات العادية أن تعمل كقشة إذا تم قطع الغلاف الخارجي، مما يسمح للزيت المضغوط أو الرطوبة أو المواد الكيميائية بالانتقال عبر الضفيرة الداخلية. تتميز كابلات FluidLoc بحواجز داخلية تمنع الغازات والسوائل من الانتقال عبر الكابل، مما يحمي صناديق التوصيل ولوحات غرفة التحكم من السوائل الخطرة.

Q3: هل توفر النسخة غير المدرعة متانة هيكلية عالية نظرًا لتصميمها الخفيف بوزن 1.35 رطل؟
A3: نعم. غلاف PFA مقاوم للغاية للتآكل الميكانيكي والقطع والزيوت الميكانيكية القاسية. ومع ذلك، إذا كان مسار التثبيت معرضًا مباشرة لحطام معدني طائر، أو حركة أقدام العمال، أو تأثيرات بيئية شديدة، يُنصح باستخدام نسخة مدرعة (مثل الخيار -37 مع درع من الفولاذ المقاوم للصدأ) لتعزيز الحماية الفيزيائية.
