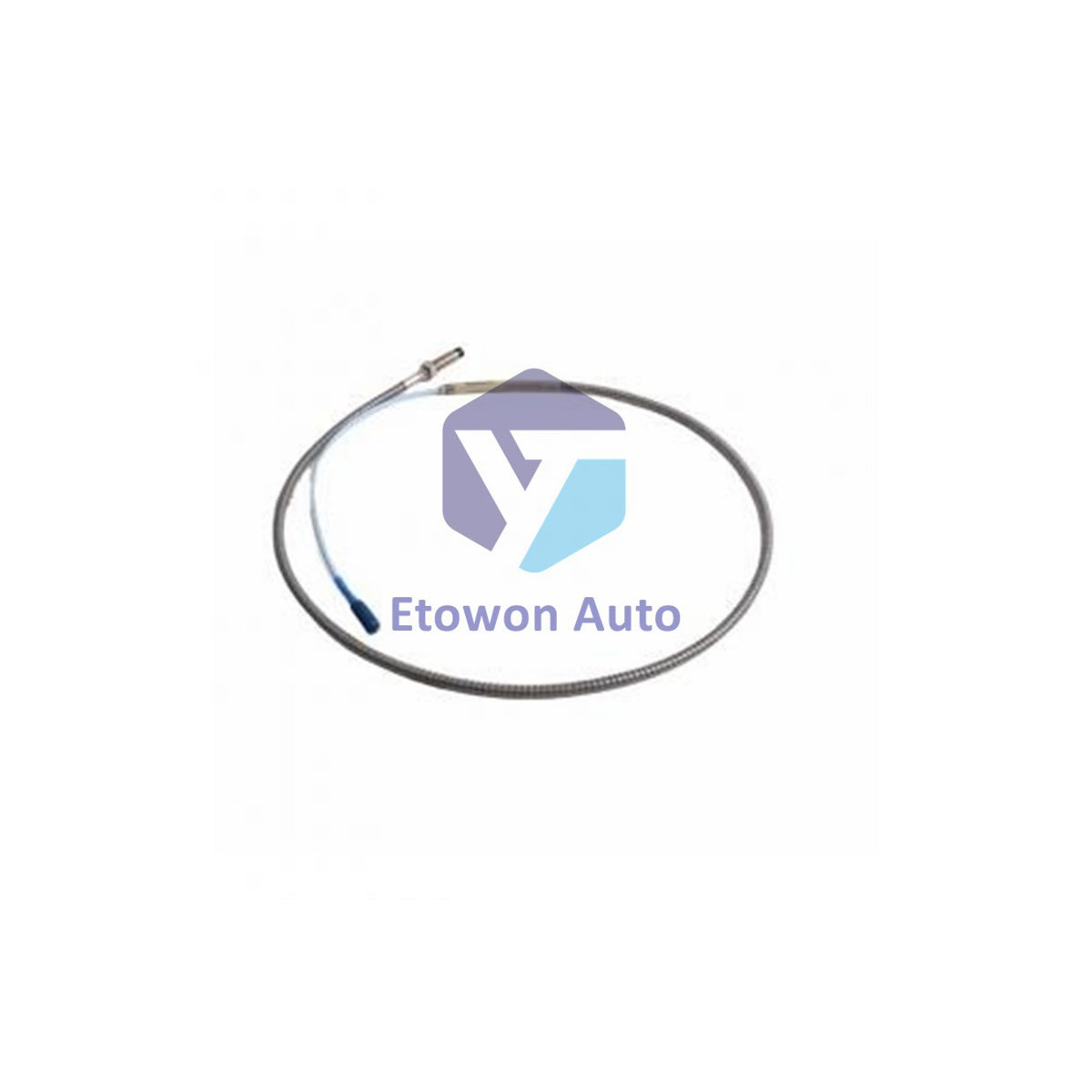

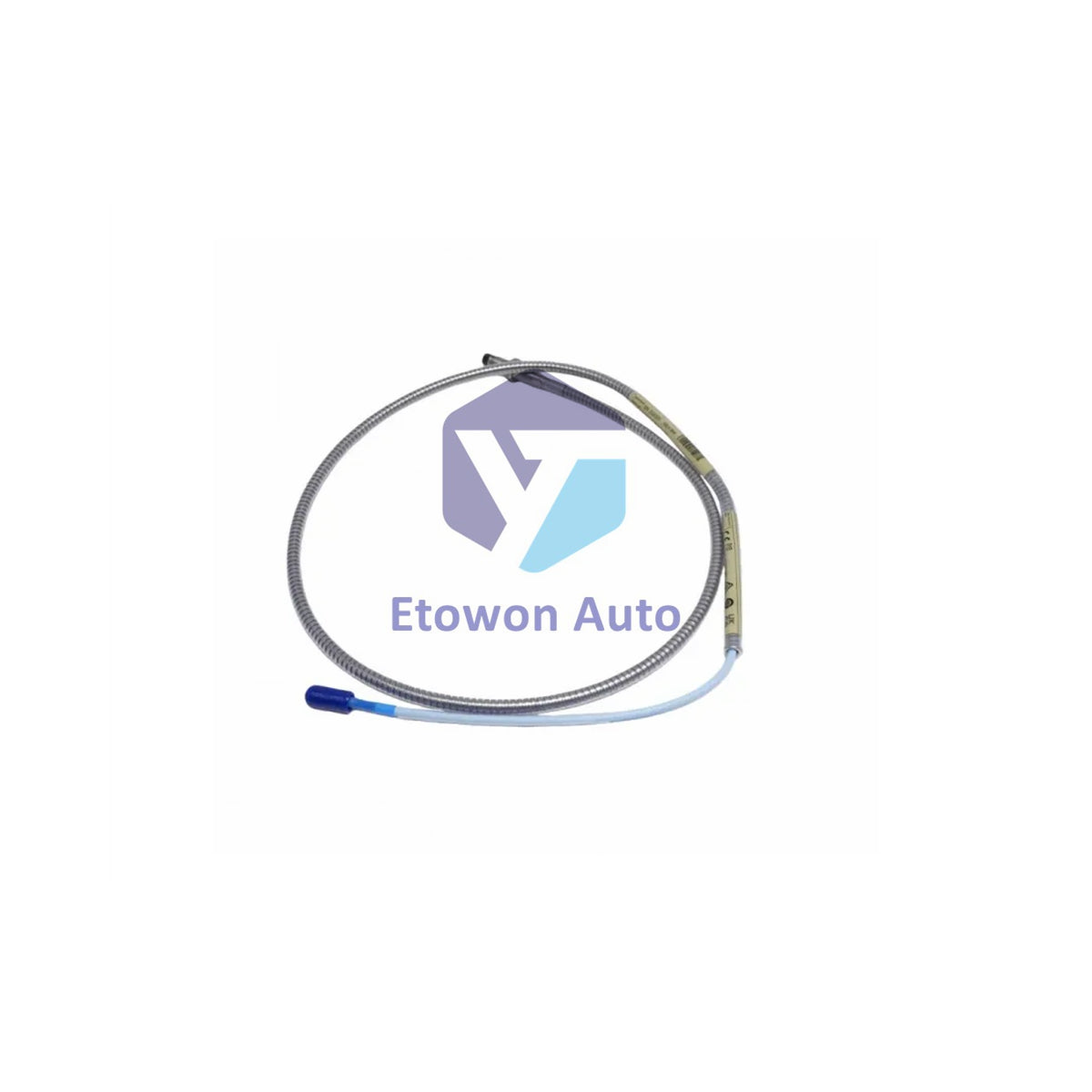

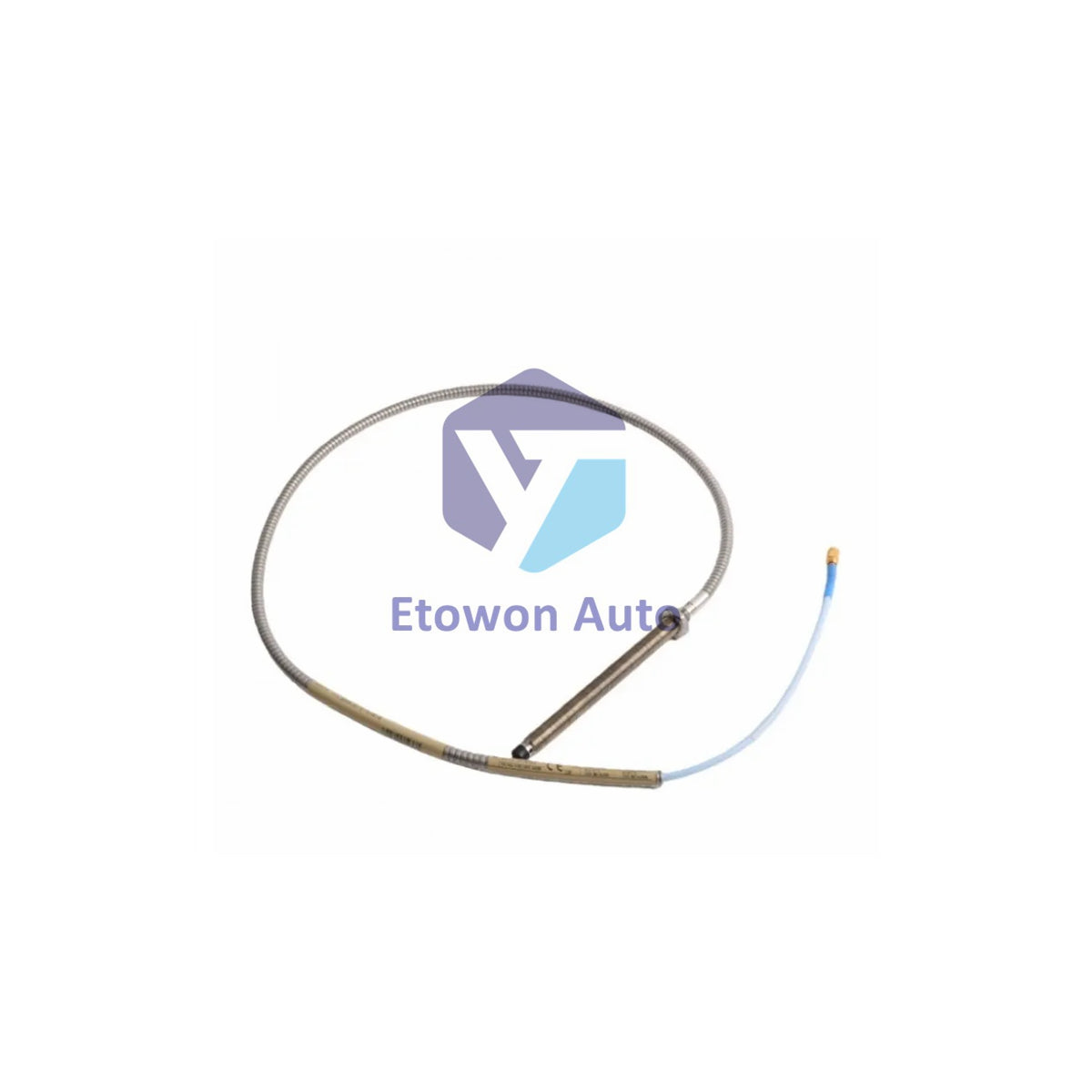

مسبار تقارب بنتلي نيفادا 3300 NSv موديل 330910-14-19-10-02-00

نظرة عامة على المنتج

يُعد Bently Nevada 330910-14-19-10-02-00 مسبار تقارب من سلسلة 3300 NSv بمدى ممتد مصمم لمراقبة الآلات المعقدة. يتميز بخيط M10 x 1 متري ودرع من الفولاذ المقاوم للصدأ المتين، وقد تم تصميم هذا المسبار لتطبيقات الفتحات الصغيرة حيث تواجه الحساسات القياسية تداخلًا من جدار الجانب. تضمن تقنية العرض الجانبي الضيق (NSv) دقة بيانات الاهتزاز والموقع في الأماكن الضيقة، مثل تلك الموجودة في ضواغط العمليات الطردية. كما أنه قابل للتبديل بالكامل مع أنظمة تقارب 3300 RAM القديمة.

التكوين الفني

• الشركة المصنعة: Bently Nevada (Baker Hughes)
• النموذج الكامل: 330910-14-19-10-02-00
• الطول غير المخروطي: 140 مم
• الطول الكلي للغلاف: 190 مم
• الطول الكلي للمسبار: 1.0 متر (حوالي 39 بوصة)
• الموصل والكابل: موصل كوكسيالي صغير ClickLoc، كابل قياسي (-02)
• خيار الدرع: كابل مدرع مدمج من الفولاذ المقاوم للصدأ
• اعتمادات الجهات: خيار -00 (غير مطلوب)

المواصفات الفنية

التصميم الميكانيكي ومزايا التطبيق

1. هندسة المدى الممتد: تم تكوين هذا المسبار بطول غلاف كلي 190 مم يشمل جزء غير مخروطي بطول 140 مم. تم تصميم هذا خصيصًا لمنافذ الوصول العميقة في الآلات حيث يجب أن يمر الحساس عبر عزل سميك قبل أن تبدأ الخيوط في التثبيت. على الرغم من طوله، يظل المسبار خفيف الوزن، مع وزن نظام نموذجي يتراوح بين حوالي 14 إلى 150 جرام (0.5 إلى 5.3 أونصة) حسب تكوين الدرع.

2. مقاومة كيميائية محسنة: باستخدام مادة PPS (بولي فينيلين سلفيد) عالية الجودة لطرف المسبار، يوفر 3300 NSv حماية فائقة ضد الغازات العملية العدوانية مقارنة بسلسلة 3300 RAM القديمة. يضمن حلقة O من Viton® ختم ضغط قوي بين الطرف والغلاف، مصنفة لنطاق درجة حرارة التشغيل القياسي.

3. أداء العرض الجانبي الضيق: يركز تصميم NSv المجال المغناطيسي بشكل أساسي إلى الأمام، مما يقلل من تأثيرات التداخل "العرض الجانبي". هذا يسمح بقياس الفجوة والاهتزاز بدقة على الأعمدة ذات القطر الصغير أو داخل التجاويف الضيقة التي قد تسبب أخطاء في الإشارة في المجسات القياسية ذات 8 مم.

إرشادات التركيب

معايرة الفجوة: الفجوة الموصى بها لتركيب 3300 NSv هي 1.0 مم (40 ميل). هذا يضع المسبار في مركز نطاقه الخطي البالغ 1.5 مم (-1 إلى -13 فولت تيار مستمر). لمراقبة الاهتزاز الشعاعي، تأكد دائمًا من أن سطح الهدف يفي بالقطر الأدنى الموصى به وهو 13 مم (0.5 بوصة) لتحقيق استقرار عامل المقياس الأمثل.

مواصفات العزم: بالنسبة للأغلفة المخروطية M10x1، توصي Bently Nevada بعزم تركيب يبلغ 11.3 نيوتن·م (100 إنش·رطل). لا تتجاوز عزم الدوران الأقصى المسموح به وهو 33.9 نيوتن·م للحفاظ على سلامة غلاف الحساس الدقيق.

إدارة الكابل: يتميز كابل المسبار بنصف قطر انحناء أدنى يبلغ 25.4 مم (1.0 بوصة). تم تصميم موصل ClickLoc الكوكسيالي الصغير لتثبيت آمن ومقاوم للاهتزاز. عند توجيه الأسلاك الميدانية، تأكد من أن المسافة الإجمالية إلى المراقب لا تتجاوز 305 أمتار (1,000 قدم).

الأسئلة الفنية المتكررة

س: هل مسبار 3300 NSv متوافق مع كابلات التمديد 3300 RAM الحالية لدي؟
ج: نعم، سلسلة 3300 NSv متوافقة ميكانيكيًا وكهربائيًا، مما يتيح لك ترقية حساساتك دون الحاجة إلى استبدال بنية كابل التمديد بالكامل.

س: ما فائدة الطول غير المخروطي 140 مم؟
ج: يسمح هذا بإدخال المسبار بعمق داخل أغلفة الآلات حيث يكون موقع التثبيت المخروطي متراجعًا عن السطح الخارجي، مما يوفر استقرارًا ومدى في التجميعات الميكانيكية المعقدة.

س: هل يعني خيار اعتماد الجهات -00 أن المسبار غير آمن؟
ج: لا، خيار -00 يعني ببساطة أن المنتج لم يُعتمد خصيصًا لمعايير المناطق الخطرة مثل ATEX أو IECEx. وهو مخصص للاستخدام في المناطق الآمنة (الأغراض العامة).
