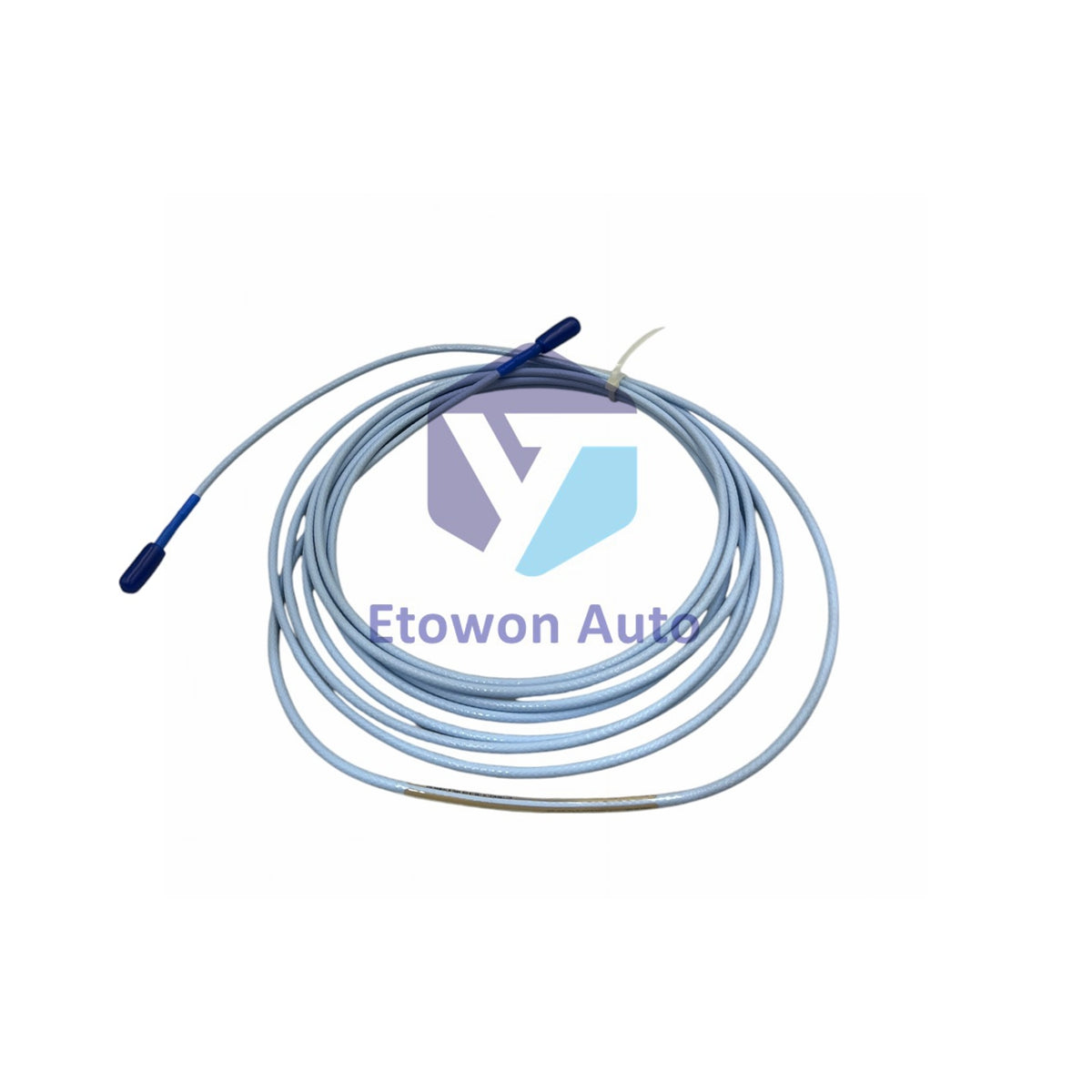

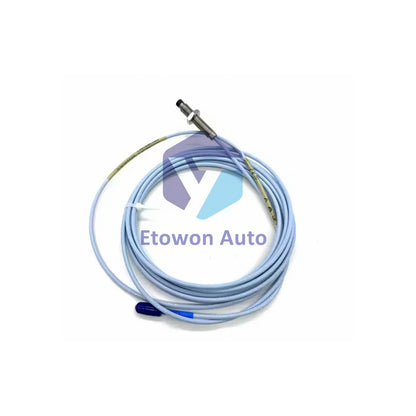

كابل Bently Nevada 3300 XL FluidLoc رقم 330877-040-37-05

نظرة عامة على المنتج

يُعد 330877-040-37-05 كابل تمديد عالي الجودة وقوي من نوع 3300 XL بقطر 50 مم من تصنيع بنتلي نيفادا. يتميز هذا الطراز بطول كابل 4.0 أمتار مغلف بدرع ميكانيكي متين. صُمم لحماية أنظمة الآلات الحرجة، حيث يعمل كجسر كهربائي حيوي يربط مسبار القرب 3300 XL 50 مم بمستشعر Proximitor المطابق، مما يتيح مراقبة دقيقة للغاية غير تلامسية لاهتزاز العمود وإزاحة الغلاف الديناميكي.

الميزات الأساسية

• تصميم FluidLoc ثلاثي المحاور: مبني باستخدام تقنية كابل ثلاثي المحاور 75Ω مع حواجز رطوبة FluidLoc الحاصلة على براءة اختراع لمنع تسرب الزيت والسوائل العملية إلى النواة الداخلية.
• درع من الفولاذ المقاوم للصدأ المتين: ملفوف بغلاف درع من الفولاذ المقاوم للصدأ المرن لحماية خطوط الموصل الداخلية من الصدمات الحادة والضغط والاحتكاك.
• أداء حراري فائق: معزول بطبقة من البيرفلورو ألكوكسي إيثيلين (PFA) عالية الجودة، مما يسمح بالتشغيل الآمن والمستمر ضمن نطاق حراري واسع جداً من −51°C حتى +200°C.
• اعتمادات وكالات عالمية: مُجهز بخيار 05، معتمد لتركيب الأجهزة في المناطق الصناعية الخطرة وفقًا لمعايير متعددة للغلاف الجوي القابل للانفجار على مستوى العالم.

المواصفات الفنية

دليل الهندسة والتركيب

• مطابقة الطول الكلي للدائرة: قاعدة هندسية حاسمة: يجب التأكد من أن الطول الفعلي لمسبار القرب بالإضافة إلى طول كابل التمديد 4.0 أمتار يساوي بالضبط طول المعايرة الكلي المطبوع على جسم مستشعر Proximitor (عادةً ما يكون نظام دائرة بطول 5.0 أمتار أو 9.0 أمتار). عدم تطابق أطوال الدائرة سيؤدي إلى تشويه حاد في منحنيات معايرة الميل ونتائج الأخطاء.
• التعامل مع وزن الوحدة المدرعة: بوزن صافي قوي يبلغ حوالي 0.65 كجم بسبب الغلاف المستمر من الفولاذ المقاوم للصدأ، يحتاج الكابل إلى دعم هيكلي قوي. تجنب تعليق وزن الكابل بالكامل من نقاط اتصال المسبار أو المستشعر. ثبت الكابل باستخدام مشابك كابلات معزولة وقوية على هيكل الآلة.
• سلامة توصيل الموصلات: تأكد من نظافة الموصلات المحورية الصغيرة وخلوها من الزيت أو الأوساخ قبل ربطها معًا. استخدم أداة توصيل خاصة من بنتلي نيفادا لشد الوصلات وفقًا للمواصفات القياسية. لا تستخدم كماشات عادية قد تشوه دبابيس الموصل 75Ω الداخلية.
• مسافات توجيه الدرع: رغم أن غلاف الدرع الفولاذي يوفر حماية ميكانيكية فائقة، يجب إبقاؤه معزولًا عن خطوط الكهرباء ذات الجهد العالي المتردد. قم بتمرير كابل التمديد ضمن قنوات أدوات منخفضة الجهد مخصصة لمنع الحقول الكهرومغناطيسية من التسبب في تشويش البيانات.

الأسئلة الفنية المتكررة

س1: ماذا يحدث إذا قمت بتوصيل كابل التمديد 4.0 أمتار هذا بدائرة مسبار ينتج عنها طول نظام كلي 9.0 أمتار عند استخدام مستشعر Proximitor بطول 5.0 أمتار؟
ج1: توصيل مكونات لا تطابق طول نظام مستشعر Proximitor سيشوه بشدة مقياس المجال الكهربائي. سيعطي Proximitor قراءات اهتزاز خاطئة بالملي فولت لكل ميل أو يطلق إنذارات خاطئة مستمرة بسبب خطأ في مقاومة الدائرة الكلية ومعلمات الحث.

س2: لماذا توجد مواصفات مقاومة تيار مستمر مميزة للموصلات داخل كابل 330877؟
ج2: لأن هذا تكوين كابل ثلاثي المحاور عالي الأداء، يحتوي على طبقات متداخلة متعددة. يحمل مسار المركز إلى المحوري الإشارة الأساسية عالية التردد وله مقاومة اسمية معايرة تبلغ 1.0 Ω. يوفر مسار الدرع الخارجي المحوري إلى المحوري تأريضًا للضوضاء بمقاومة منخفضة جدًا تبلغ 0.3 Ω لإعادة توجيه التداخل الكهربائي بسرعة.

س3: ما مدى حماية طبقة العزل PFA للكابل من عمليات التنظيف الكيميائي على سطح الآلة؟
ج3: PFA (بيرفلورو ألكوكسي إيثيلين) هو فلوروبوليمر عالي الخمول. يمنح الكابل مقاومة ممتازة للزيوت الصناعية الاصطناعية المسببة للتآكل، والمواد الكيميائية المكررة، ودورات التنظيف بالبخار عالي الضغط، مما يمنع تدهور أو تشقق غلاف الكابل ضمن حدود درجة الحرارة من −51°C إلى +200°C.
