كابل تمديد 50 مم بنتلي نيفادا 330877-040-36-00 3300 XL

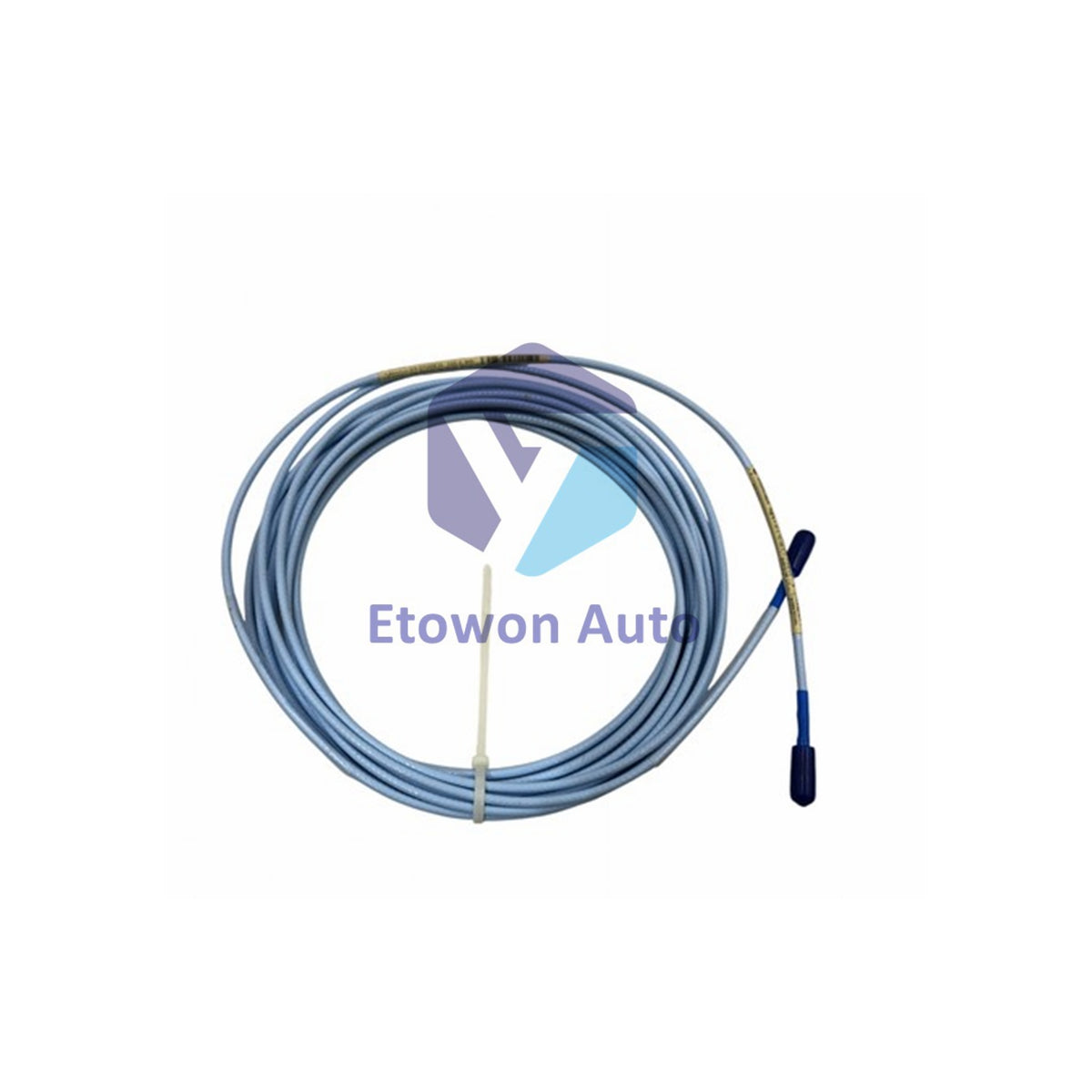

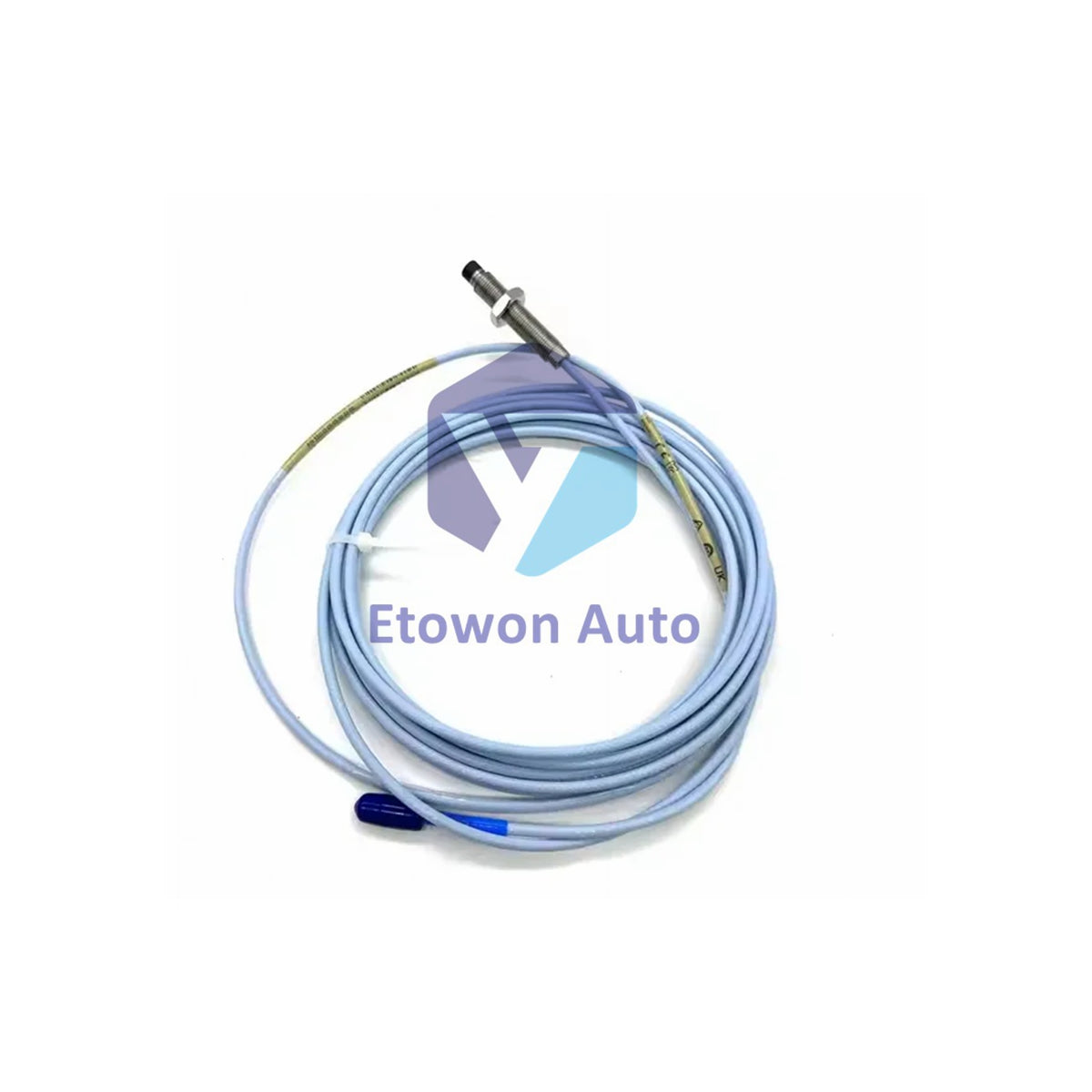

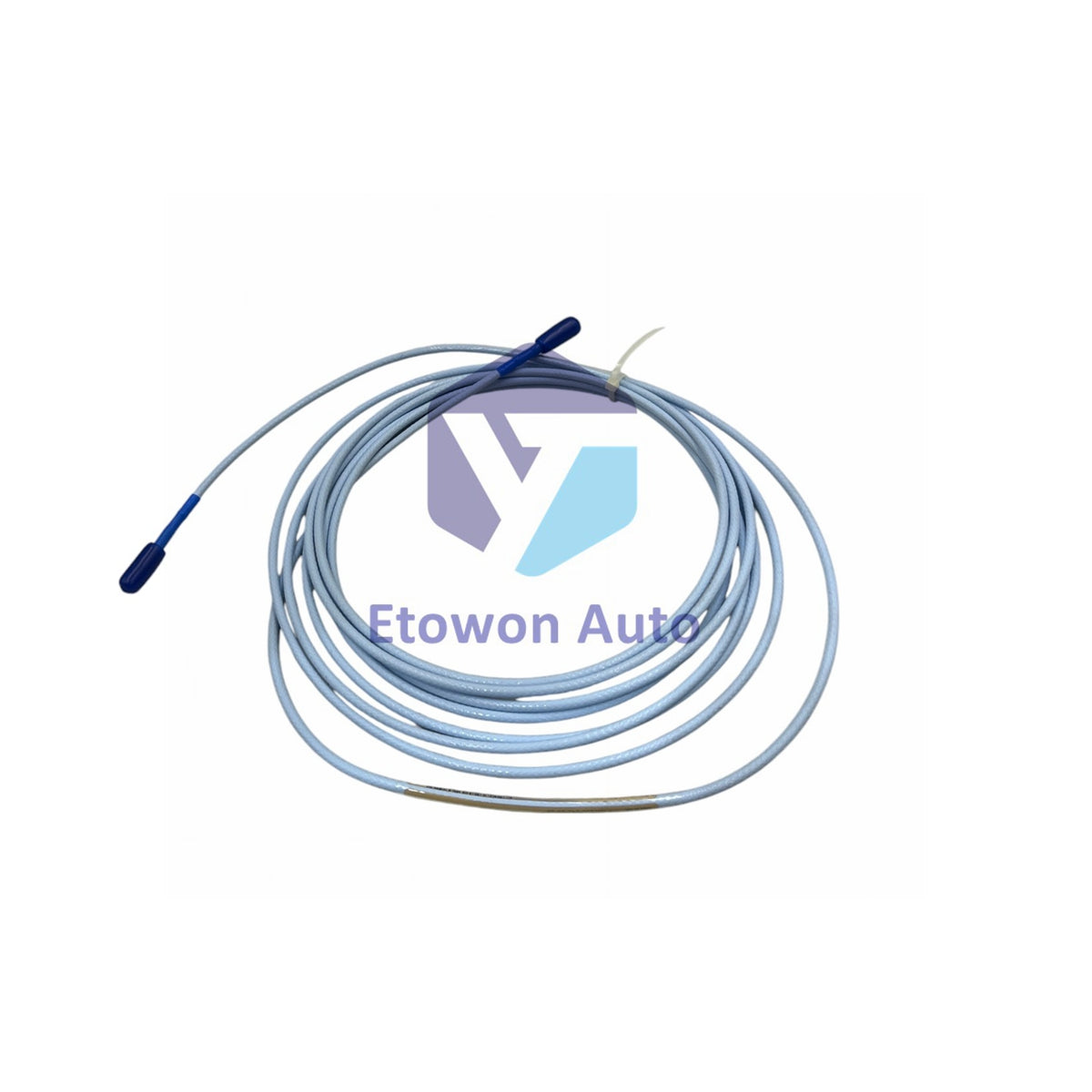

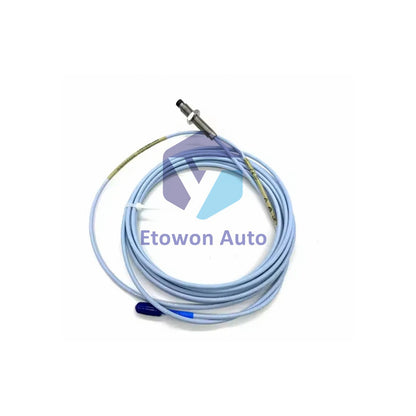

نظرة عامة على المنتج

يُعد 330877-040-36-00 كابل تمديد 3300 XL 50 مم أصلي وعالي الأداء من تصميم Bently Nevada (شركة تابعة لـ Baker Hughes). هذا المكون الصناعي الثقيل هو جزء من نظام حساس القرب 3300 XL المتميز، والذي يُستخدم عالميًا لمراقبة مقاييس الآلات الحرجة مثل الدفع المحوري، اهتزاز محامل الفيلم السائل، وموقع العمود. مبني بغلاف ثلاثي المحاور FluidLoc متين، يعمل هذا الكابل بطول 4.0 أمتار كرابط كهربائي حيوي ينقل إشارات التيار الدوامي عالية التردد من مسبار القرب 50 مم إلى وحدة حساس Proximitor البعيدة. محفوظ بأمان في تغليفه الأصلي من المصنع، وتأتي هذه الوحدة الجديدة بضمان مصنع شامل لمدة 12 شهرًا ووزن شحن صافي للأجهزة يبلغ حوالي 0.75 رطل (حوالي 0.34 كجم) لكل وحدة غير مدرعة.

المزايا التقنية الأساسية

• تقنية كابل FluidLoc: تستخدم تصميم حاجز داخلي متقدم يمنع تسرب السوائل العملية أو الرطوبة أو أبخرة المواد الكيميائية عبر داخل الكابل إلى لوحة التحكم في حال تم ثقب الغلاف الخارجي.
• درع ثلاثي المحاور عالي المستوى: مبني بهيكل ثلاثي المحاور 75 Ω معزول بـ بيرفلورو ألكوكسي إيثيلين (PFA). تضمن هذه البنية عزلًا استثنائيًا للتداخل المتبادل وتحمي الإشارات منخفضة السعة من التداخل الكهرومغناطيسي الصناعي الشديد (EMI).
• مقاومة تشغيل حرارية قصوى: مصمم خصيصًا للعمل بكفاءة في بيئات محيطة تتراوح من --51°C حتى +200°C (--31°F إلى +392°F)، مما يجعله مثاليًا لدرجات الحرارة القصوى الموجودة داخل حاويات توربينات البخار، وضواغط الغاز، ووحدات مضخات الصناعة.

المواصفات الفنية

تفصيل رقم الموديل

رقم القطعة 330877-040-36-00 يتوافق مع تعريفات مصفوفة هندسة Bently Nevada القياسية:

• 330877: رمز منصة المنتج الأساسية لنظام كابل التمديد عالي الدقة 3300 XL 50 مم.
• 040: يحدد طولًا خطيًا أساسيًا بدقة 4.0 أمتار من خط الإشارة الخام النشط.
• 36: يختار تخطيط كابل FluidLoc الخاص، الذي يوفر مقاومة كيميائية عالية وحواجز لامتصاص السوائل دون وجود أنبوب معدني خارجي متشابك.
• 00: تكوين كهربائي قياسي بدون موافقات جهات رسمية مرفقة بكتلة الشحن من المصنع.

دليل التثبيت وضبط الحلقة

• قاعدة موازنة الطول الكلي للضبط: أمر حاسم لدقة النظام: يجب أن يساوي الطول الإجمالي لكابل التمديد الخاص بك وموصل مسبار القرب المدمج الطول المعاير الكلي المطلوب لمستشعر 3300 XL Proximitor الخاص بك (عادةً ما يكون 5.0 أمتار أو 9.0 أمتار لطول الحلقة الكلي). على سبيل المثال، الجمع بين كابل تمديد بطول 4.0 أمتار مع مسبار بطول 1.0 متر يخلق حلقة متطابقة مثالية بطول 5.0 أمتار. خلط الأطوال سيغير مقاومة النظام ويسبب انحرافًا كبيرًا في المعايرة.
• الحماية الميكانيكية لموصل المحوري: احرص على توخي الحذر عند توصيل واجهات المحوري المصغرة. تجنب الشد الزائد أو لف دبوس الموصل المركزي، مما قد يضعف وضوح الإشارة. نظرًا لأن الكابل غير المدرع بطول 4.0 أمتار له كتلة منخفضة تبلغ 0.75 رطل فقط، يجب تثبيته على طول مسار التوجيه بمشابك ناعمة لتجنب الاهتزاز الميكانيكي أو توتر الموصل في البيئات شديدة الاضطراب. توصي شركة Bently Nevada بشدة بتغليف التوصيل النهائي بشريط سيليكون ذاتي اللصق أو تركيب غلاف حماية مخصص للموصل لحماية الوصلة من تلوث الزيت أو الشحم المحيط.
• قيود الحد الأدنى لنصف قطر الانحناء: عند توجيه كابل FluidLoc بطول 4.0 أمتار عبر خطوط المواسير أو صواني الكابلات، حافظ على نصف قطر الانحناء الأدنى الموصى به من المصنع. يمكن للثنيات الحادة أو الزوايا الحادة أن تشوه هندسة العزل الداخلي PFA، مما يغير مقاومة الخط 75 Ω ويُدخل تموجات قياس غير مرغوب فيها.

الأسئلة الفنية المتكررة

Q1: ما هي الميزة الرئيسية لتصميم FluidLoc (الخيار 36) مقارنة بكابل التمديد القياسي؟
A1: يمكن للكابلات القياسية أن تعمل كقشة إذا تم قطع الغلاف الخارجي، مما يسمح للزيت المضغوط أو الرطوبة أو المواد الكيميائية بالسفر عبر الضفيرة الداخلية. تتميز كابلات FluidLoc بحواجز داخلية تمنع غازات وسوائل من الهجرة عبر الكابل، مما يحمي صناديق التوصيل ولوحات غرفة التحكم من السوائل الخطرة.

Q2: لماذا يتم تحديد قيم مقاومة التيار المستمر بدقة تصل إلى أجزاء من الأوم؟
A2: تعتمد أنظمة القرب على تعديل إشارة التردد العالي لقياس المسافة الفيزيائية. يمكن أن تؤدي التغيرات الصغيرة في المقاومة إلى تغيير منحنيات المعايرة. يستخدم الفنيون القيم المحددة ($1.0 \pm 0.25\ \Omega$ من المركز إلى المحوري و $0.3 \pm 0.1\ \Omega$ من محوري إلى محوري) أثناء فحص الحلقات للتحقق من صحة الكابل واكتشاف كسور الأسلاك الداخلية أو الاتصالات السيئة.

Q3: هل النسخة غير المدرعة توفر متانة هيكلية عالية نظرًا لتصميمها الخفيف بوزن 0.75 رطل؟
A3: نعم. غلاف PFA مقاوم للغاية للتآكل الميكانيكي والقطع والزيوت الميكانيكية القاسية. ومع ذلك، إذا كان مسار التثبيت معرضًا مباشرة لحطام معدني طائر، أو حركة أقدام العمال، أو تأثيرات بيئية شديدة، يُنصح باستخدام نسخة مدرعة (مثل الخيار -37 مع درع من الفولاذ المقاوم للصدأ) لتعزيز الحماية الفيزيائية.
