كابل مجس مدرع بنتلي نيفادا 330877-040-37-00

نظرة عامة على المنتج

يعد 330877-040-37-00 كابل تمديد صناعي أصلي 3300 XL بقطر 50 مم مع درع من تصميم بنتلي نيفادا (شركة تابعة لشركة بيكر هيوز). تم تصميم هذا المكون الثقيل للاستخدام في أنظمة مجسات القرب عالية الدقة، والتي تُستخدم على نطاق واسع في الصناعات الثقيلة لمراقبة اهتزاز العمود، والموقع المحوري، وفواصل زيت المحامل في الآلات الدوارة الكبيرة. يتميز بغلاف درع من الفولاذ المقاوم للصدأ المرن فوق خط ثلاثي المحاور FluidLoc متخصص، ويوفر هذا الكابل بطول 4.0 أمتار حماية فيزيائية فائقة أثناء نقل إشارات التيار الدوامي الحساسة من مسبار 50 مم إلى جهاز استشعار Proximitor بعيد. محفوظ بأمان في تغليفه الأصلي من المصنع، ويحمل هذا التجميع الجديد ضمان المصنع الكامل لمدة 12 شهرًا ويزن إجماليًا حوالي 1.45 رطل (حوالي 0.66 كجم) بفضل طبقة الدرع المعدنية المتينة.

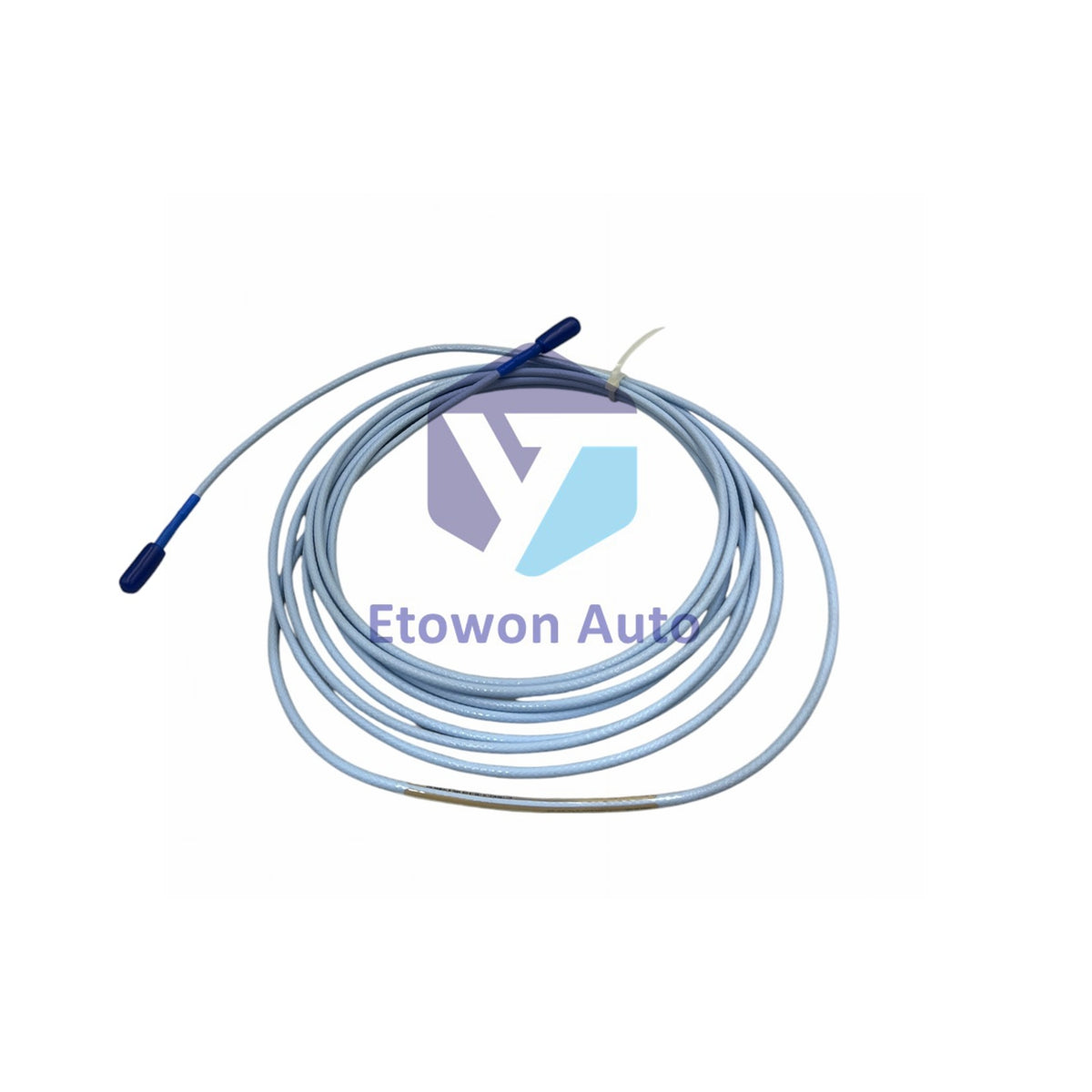

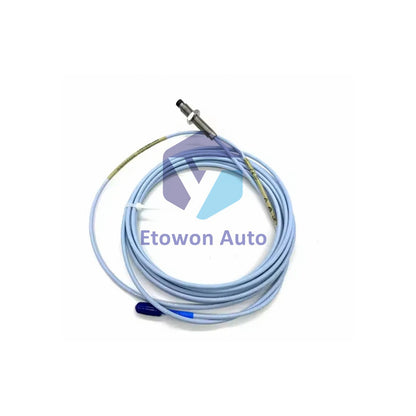

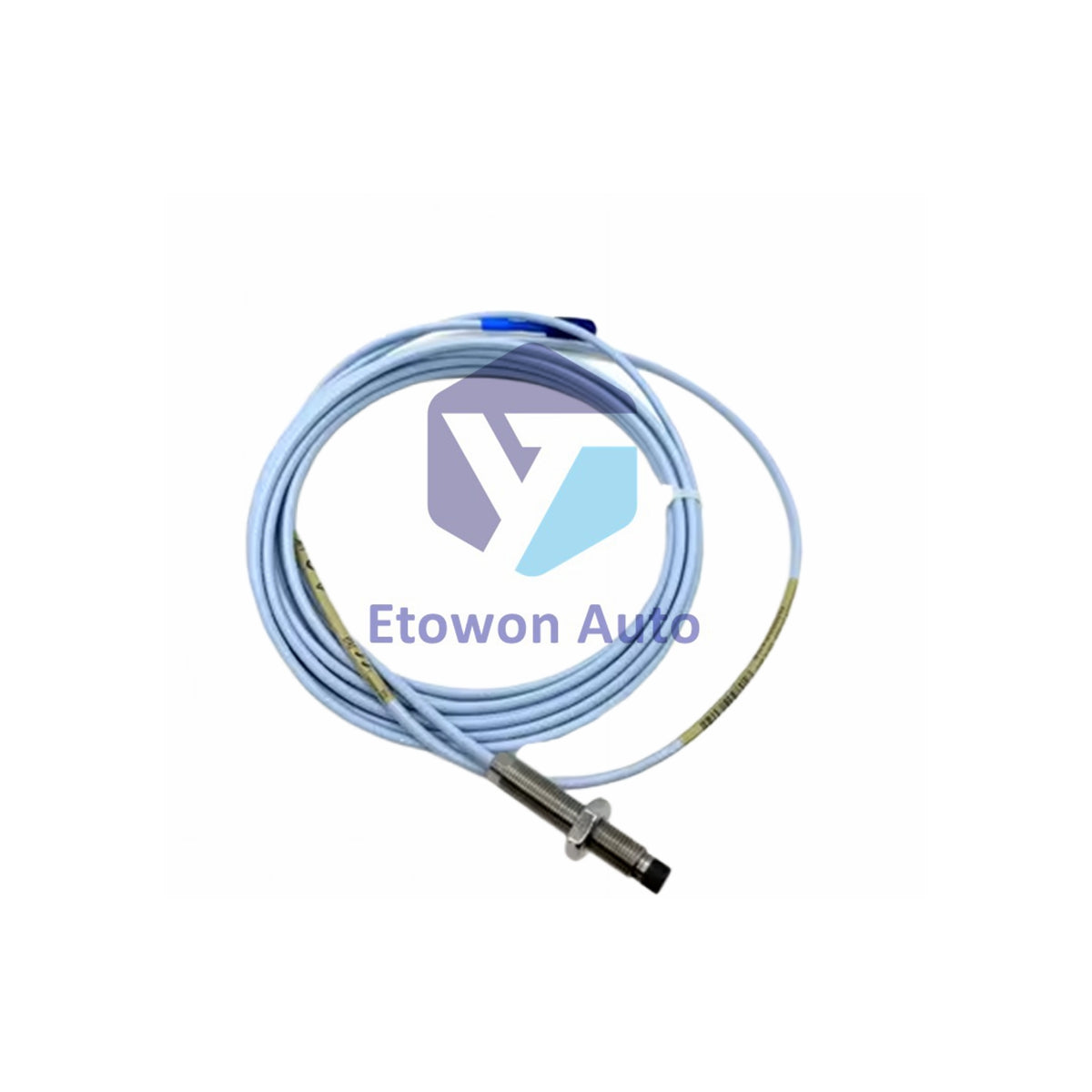

تعرض الصورة الغلاف المرن المتشابك من الفولاذ المقاوم للصدأ الذي يحيط بخط الإشارة الأساسي. النهايات المكشوفة ذات اللون الأزرق الفاتح تحتوي على موصلات محورية صغيرة عالية الجودة، مما يسمح للكابل بالانحناء بسلاسة داخل صناديق التوصيل مع الحفاظ على حماية النواة من الصدمات الثقيلة وقوى السحق.

المزايا التقنية الأساسية

• درع معدني متشابك متين (الخيار 37): ملفوف بغلاف درع من الفولاذ المقاوم للصدأ عالي المتانة والمرونة. تحمي هذه الطبقة الداخلية المعزولة بـ PFA من قوى السحق، وشظايا المعادن الحادة، وحركة أقدام العمال، والتآكل الميكانيكي الشديد الشائع على أسطح التوربينات.
• حاجز امتصاص FluidLoc: يتضمن تصميمًا داخليًا خاصًا يمنع زيوت التشحيم أو رطوبة العمليات أو المواد الكيميائية المسببة للتآكل من الانتقال داخل غلاف الكابل إلى الحاويات الإلكترونية الحساسة إذا كانت نهايات الكابل مكشوفة.
• عزل ضوضاء ثلاثي المحاور عالي الجودة: مصمم بهيكل ثلاثي المحاور 75 Ω معزول بطبقة من بيرفلورو ألكوكسي إيثيلين (PFA) مقاومة للحرارة العالية. توفر هذه الدرع متعددة الطبقات مناعة فائقة ضد التداخل الكهرومغناطيسي (EMI) والتداخل المتبادل الناتج عن أسلاك الآلات عالية الجهد القريبة.
• نطاق درجة حرارة تشغيل واسع: مصمم ليعمل بشكل موثوق دون تدهور الإشارة في درجات حرارة بيئية قصوى تتراوح من -51°C حتى +200°C (-31°F إلى +392°F)، ويتحمل كل شيء من إيقاف التشغيل في درجات التجمد إلى التعرض لأنابيب البخار الساخن.

المواصفات الفنية

تفصيل رقم الطراز

رمز الطراز المحدد 330877-040-37-00 ينقسم إلى قيم تكوين التصميم التالية:

• 330877: بادئة نوع المنتج الرئيسية لسلسلة كابلات التمديد عالية الجودة 3300 XL 50 مم.
• 040: يحدد طول كابل مادي قياسي يبلغ بالضبط 4.0 أمتار (13.1 قدم).
• 37: يُكوّن التجميع مع **كابل تمديد FluidLoc مزود بدرع معدني واقٍ**، مما يوفر تعزيزًا هيكليًا قويًا.
• 00: يُعيّن **بدون موافقات**، مخصص للاستخدام في المناطق الآمنة وغير الخطرة حيث لا تُعد شهادات مقاومة الانفجار متطلبات تنظيمية.

إرشادات التركيب والصيانة الميدانية

• قاعدة توازن الحلقة الصارمة 5.0م / 9.0م: للحفاظ على معايرة نظام التيار الدوامي بشكل صحيح، يجب أن يطابق الطول الكهربائي المجمّع لمسبار القرب وكابل التمديد طول حساس القرب المُكوَّن بدقة. نظرًا لأن هذا الجزء هو خط بطول 4.0 أمتار، يجب إقرانه بمسبار قرب بطول 1.0 متر لتحقيق نظام حلقة قياسي بطول 5.0 أمتار. الأطوال غير المتطابقة ستعطل مقاومة الدائرة الداخلية، مما يسبب أخطاء خطية شديدة في بيانات الاهتزاز الخاصة بك.
• العناية بالموصلات والأكمام الواقية: استخدم أداة مفتاح موصل مخصصة أثناء التوصيل لضمان تثبيت محكم دون شد مفرط. نظراً لحساسية الموصلات المحورية الصغيرة للإجهاد الميكانيكي، تجنب لف الأسلاك. رغم أن الخيار 37 يتميز بدرع فولاذي قوي، يبقى مفصل الاتصال الفعلي عرضة للأوساخ والرطوبة؛ توصي بنتلي نيفادا بشدة بتغليف الوصلة النهائية بشريط سيليكون ذاتي اللصق أو استخدام واقي موصل خارجي.
• حدود أقل نصف قطر انحناء للدرع: تجنب إنشاء انحناءات حادة عند تمرير الكابل المدرع عبر أماكن ضيقة. انحناء أنبوب الفولاذ المقاوم للصدأ بما يتجاوز نصف القطر الأدنى الموصى به يمكن أن يضغط على عزل PFA الداخلي. هذا التشوه يغير مقاومة الخط 75 أوم، مما يؤدي إلى تموجات انعكاس الإشارة التي تظهر كذبذبات اهتزازية خاطئة على شاشة حماية الآلات.

الأسئلة الفنية المتكررة

Q1: ما الفائدة الرئيسية لدرع الخيار "37" مقارنة بالخيار غير المدرع "36"؟
A1: يعتمد الخيار 36 كلياً على غلاف PFA العاري، وهو مثالي للتمرير عبر أنابيب التوصيل الملساء والمثبتة مسبقاً. يقدم الخيار 37 غلاف درع من الفولاذ المقاوم للصدأ متداخل ومتكامل فوق نفس الغلاف، مما يجعله مناسباً للتمرير المباشر المكشوف عبر هياكل الآلات حيث قد يتعرض للدهس أو الضرب بأدوات ساقطة.

Q2: لماذا تهم مقاومة التيار المستمر المحددة للكابل أثناء صيانة المصنع؟
A2: تعتمد حساسات القرب على خصائص كهربائية دقيقة لحساب المسافات بدقة. أثناء التحقق الروتيني من الحلقة أو استكشاف أخطاء "حد قيادة الحساس"، يستخدم المهندسون مقياس متعدد لقياس مقاومات الحلقة. القيم التي تقع خارج النطاقات المصنعية (1.0 ± 0.25 أوم من المركز إلى المحوري و0.3 ± 0.1 أوم من المحوري إلى المحوري) تشير فوراً إلى تلف في الكابل، أو موصل فضفاض، أو تدهور داخلي في الأسلاك.

Q3: هل يمكن تركيب كابل خيار "-00" في المناطق التي تتطلب شهادات السلامة الجوهرية؟
A3: لا. خيار "-00" يعني أن الكابل لا يحمل علامات المناطق الخطرة. إذا كان تطبيقك يقع داخل منطقة قابلة للانفجار (مثل حاوية توربين الغاز أو منصة تكرير كيميائية خطرة)، يجب عليك استخدام خيار يحمل شهادات متعددة الوكالات المناسبة، مثل خيار "-05" للموافقات المتعددة.
