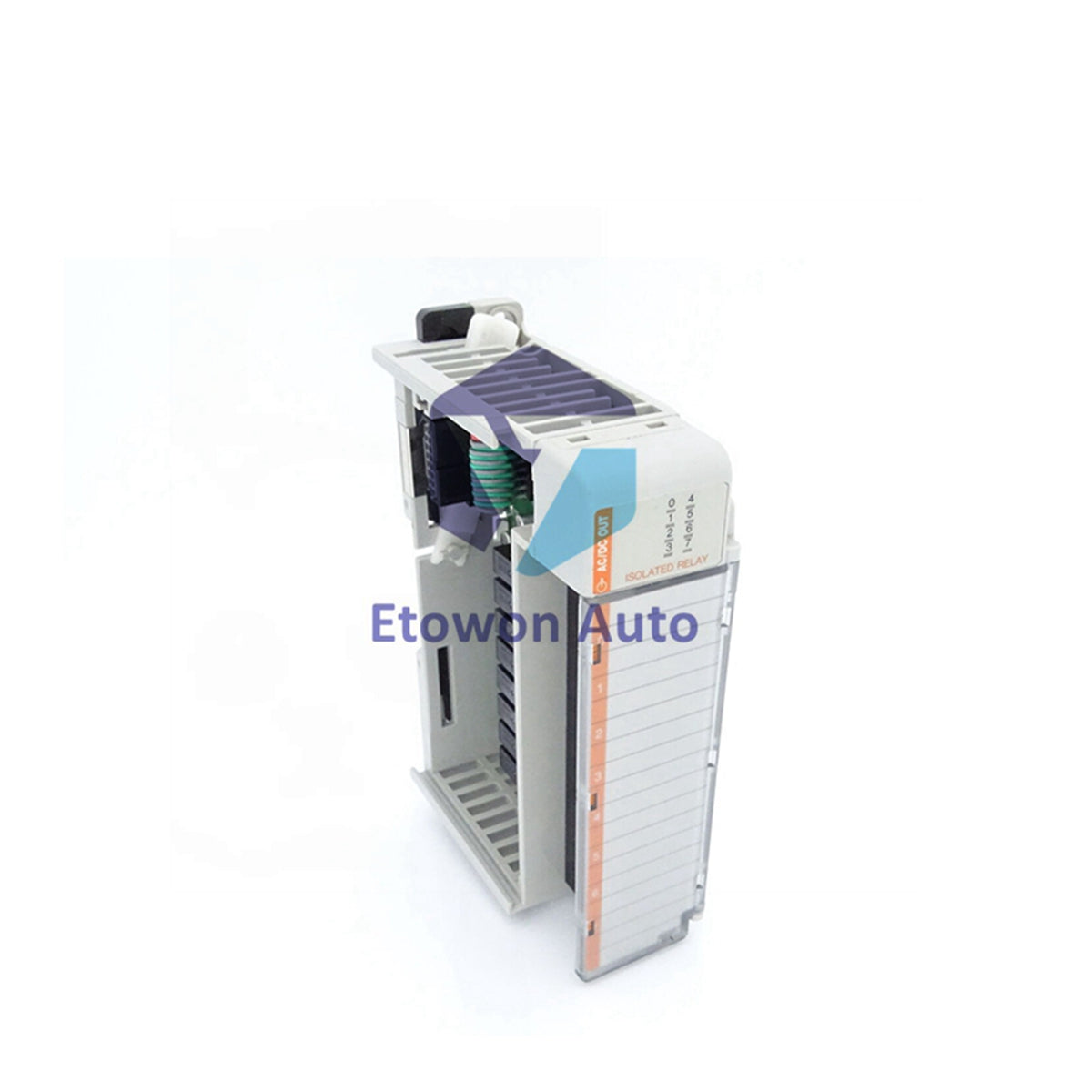

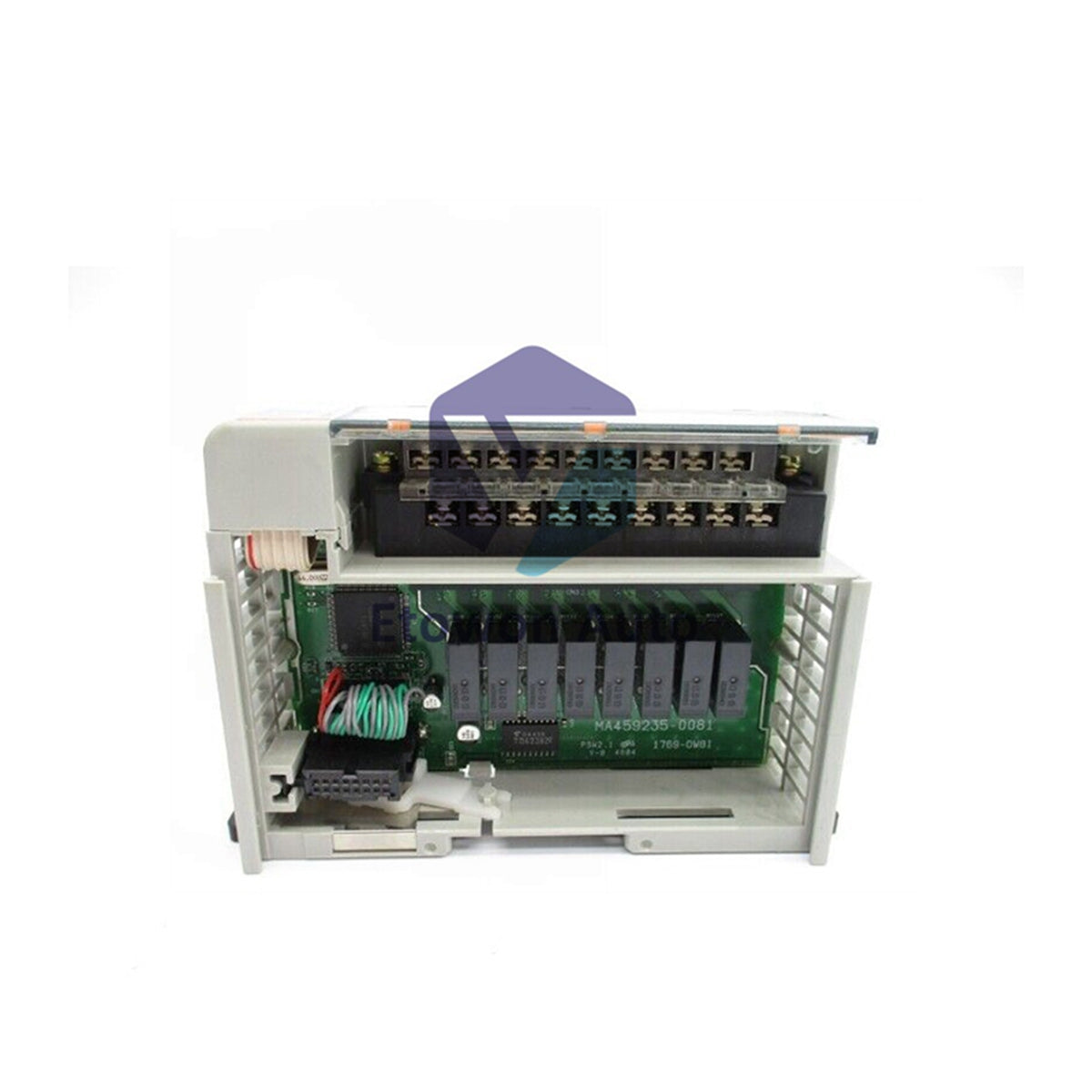

Allen-Bradley 1769-OA8 MicroLogix 1500 ýokary woltly AC modul

Önümiň gysgaça beýany

1769-OA8 Allen-Bradley tarapyndan Compact I/O enjamlar hatary üçin öndürilýän ýokary dykyzlykly, ýokary woltly AC sanly çykyş modulydyr. Ol aýratyn faza konfigurasiýalaryny bir wagtyň özünde ulanmağa mümkinçilik berýän, biri-birinden aýratyn izolirlenen dört kanaldan ybarat iki topara düzülýän, 8 sany ýarymkeçiriji, izolirlenmedik kanaldan peýdalanyýar. 85 VAC – 265 VAC aralygyndaky giň wolt pencere boýunça işleýän (120/240 V AC adaty kategoriýa), bu modul kämilleşdirilen tiristor (Triac) ýarymkeçiriji wyklýuçatellerini ulanýar. Agramy 0,27 kg (0,60 lbs) bolan bu modul 1769 CompactLogix prosessorlary we MicroLogix 1500 giňeldiş ulgamlary üçin berk, ýokary woltly aktuator dolandyryjysy bolup hyzmat edýär.

Esasy tehniki artykmaçlyklar

Ýarymkeçiriji Triac bilen nol-dan geçişli kommutasiýa

1769-OA8 mehaniki releleriň ýerine agyr şertler üçin niýetlenen ýarymkeçiriji Triac wyklýuçatellerini ulanýar. Bu çözgüt ýylylyk stresini çäklendirýän, elektrik arkalaryny (uçgunlanmany) ýok edýän we elektromagnit päsgelçiliklerini (EMI) azaltýan nol-dan geçişli AC kommutasiýasyny üpjün edýär. Signalyň jogap wagty açyk we ýapyk ýagdaýlar üçin hem 1/2 sikl çäginde saklanýar.

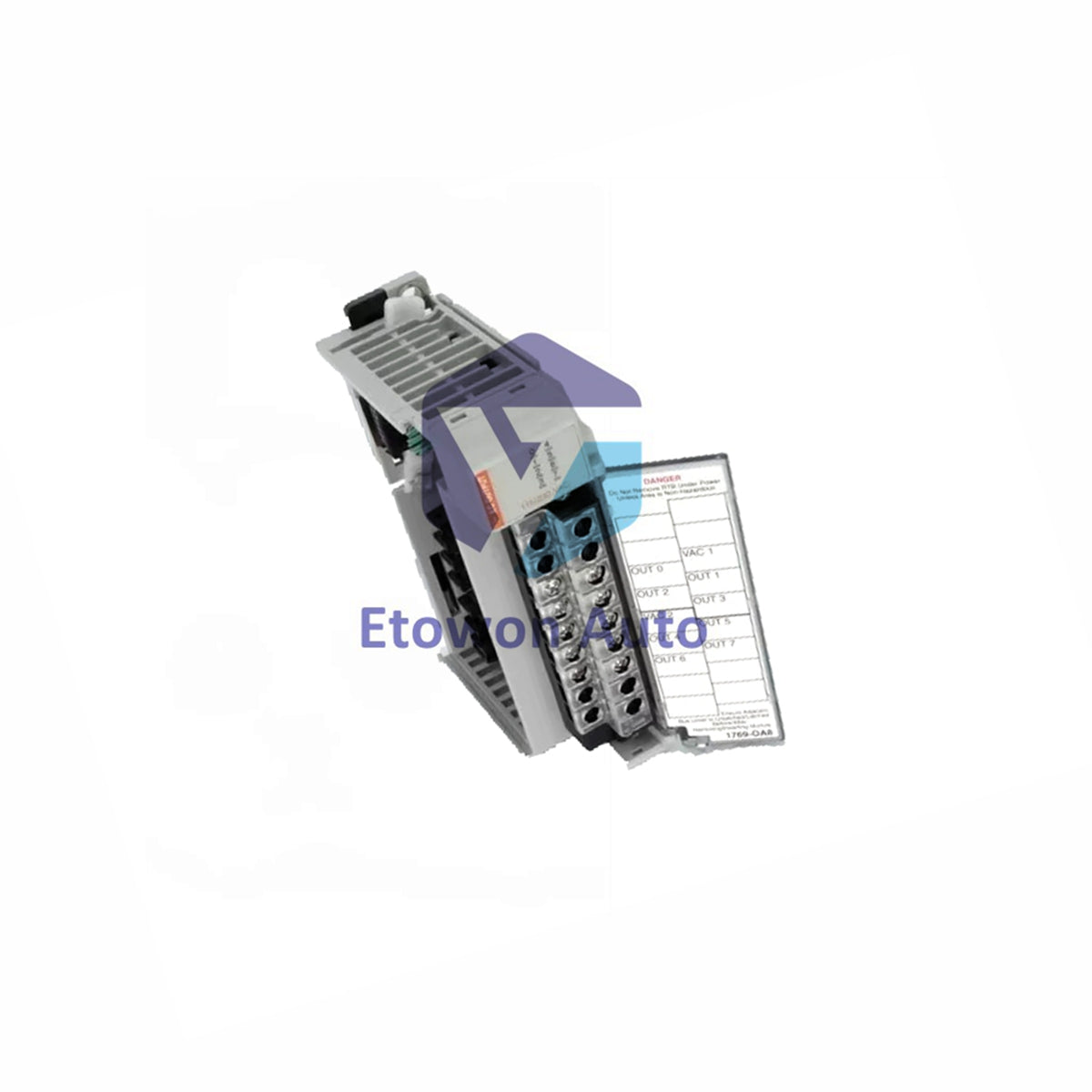

Iki topar boýunça izolirlenen simleşdirme gurluşlary

8 çykyş nokady herinde 4 kanaldan ybarat bolan 2 garaşsyz topara bölünendir. Şeýle elektr izolýasiýasy inženerlere bir görä göçürme kartadaky aýratyn toparlara dürli tok çeşmelerini ýa-da dürli elektroýaýlym fazalaryny howpsuz üpjün etmäge mümkinçilik berýär, bu bolsa ýerli güýç paýlanyşyny ýönekeýleşdirýär.

Pes ýylylyk yz galdyrýan bakplan sarp edişi

Hat-da ýokary üpjün edijili meýdan enjamlaryny dolandyranda-da, modul içki güýji ulanyşyny gaty netijeli ýagdaýda saklaýar. Ol 5VDC ulgamynyň bakplan шинasyndan iň köp diýen­de diňe 145 mA (içki sarp edişi 1,125 W-a barabar) çekýär, bu bolsa ýapyk dolandyryş şkaflarynyň içinde artykmaç gyzgynlyk emele gelmeginiň öňüni alýar.

Tehniki aýratynlyklar

Gurnama we hyzmat

Magistral segmentini ýygnamak we mehaniki berkidiş

Enjamy gurnamazdan öň, ulgamyň tok ulgamyny hemme wagt izolirlemeli. 1769-OA8 modulyny 35 mm DIN relsiniň profili boýunça süýşürip ýerine oturdyň ýa-da ony binýadyň arkasynda ýerleşýän plita ýüzüne skruwlar bilen berkidiň. Karty Compact I/O toplumynyň sag tarapyndaky üýşmeleňe birikdirmek üçin dil-we-ujuk görnüşindäki süýşüriji bölekleri biri-birine golaýlaşdyryň. Magistral ýolunyň berk birigip galmagy üçin ýokarky we aşaky mehaniki gulplama leverlerini öňe tarap süýşüriň.

Tok üpjünçiliginiň aralyk çägi boýunça düzgünler

1769-OA8 modulynyň tok üpjünçilik aralygy boýunça berk derejelendirilmesi 8-di. Bu, moduly 1769 ulgamynyň tok üpjünçiligi (meselem, 1769-PA2 ýa-da 1769-PB4) bilen üpjün edýän modulyndan 8 slotdan has uzakda ýerleşdirip bolmajakdygyny aňladýar. Eger ýerli rack shemasy 8 giňeldiş modulundan geçse, signal liniýalaryny durnuklaşdyrmak üçin ikinji giňeldiş bankyny ýa-da goşmaça tok üpjünçilik modulyny girizmek zerur bolar.

Iň pes çykdajy ýüki we syzdyrma toklar

Modul berk ýagdaýly AC wyklýuçatel ulanylýandygy sebäpli, öçük ýagdaýda hem terminallaryň üsti bilen kiçi syzdyrma toklar geçýär. Eger moduly pes kuwwatly meýdan elementlerine, mysal üçin ownuk görkeziji lampalara ýa-da ýokary yrgyldy (impedansiýaly) rele rulonlaryna baglaýan bolsaňyz, olaryň tok sarp edişiniň modul üçin zerur bolan iň pes saklaýyş çäginden ýokardygyny anyk biliň. Eger ýük gaty kiçi bolsa, enjam doly öçmän galyp biler, bu bolsa meýdan terminallarynyň arasyndan parallel «bleed» rezistor oturtmagy talap edýär.

Inženerçilik artykmaçlyklary

Ulgamlaýyn ýokary ýygylykly AC kontaktlar üçin ideal täzelenme

Mekhaniki rele kontaktlary 120V AC kontaktorlar ýa-da motor ýola goýujylar ýaly agyr induktiw ýükler bilen işleşende birwagtdan soň köýüp başlaýar. 1769-OA8 modulynyň ýarymgeçiriji gurluşy fiziki kontaktlaryň köýmegini doly aradan aýyrýar, dolandyryş nokatlaryňyzynyň işleme möhletini uzaldýar we bejeriş (remont) sebäpli dargap galma wagtlaryny azaltýar.

Köp tapgyrlary signallary tertipli birleşdirmek

Iki izolirlenen umumy toparly arhitektura bir çykyş kartasynda hem 120VAC, hem-de 240VAC dolandyryş zynjyrlaryny dolandyrmaga mümkinçilik berýär. Bu dürli naprýaženiýeli garyşyk guratmalar üçin gerekli modul sanyny azaldyp, kiçi elektrik şkaflarynyň içinde ýer tygşytlamaga ýardam edýär.

Köne we döwrebap ulgamlara päsgelçiliksiz uýgunlaşma

Bu modulynyň MicroLogix 1500 dolandyryjy platformasy we modullaýyn CompactLogix seriýalary bilen doly utgaşmagy ony örän köpugurly edýär. Ol köne zawod enjamlary üçin ynamdar ätiýaç bölegi hökmünde hem-de täze awtomatizasiýa ulgamlaryny giňeltmek üçin ygtybarly çözgüt hökmünde hyzmat edýär.

Tehniki sorag-jogaplar (FAQs)

Q1: Näme üçin 1769-OA8 modulyna birikdirilen AC kontaktorym gykyldap dur ýa-da öçmeýär?
A1: Bu mesele adatça ýarymgeçiriji bölekleriň syzma tokundan ýüze çykýar. Triaklar doly mehaniki arakesme emele getirmeýändigi üçin, kiçi göwrümli syzma toki hemişe hereketde bolýar. Bu tok bir kiçi kontaktoryň öçüş (drop-out) derejesinden geçse, kontaktor ON ýagdaýynda “galyp” biler. Enjam bilen parallel bir rezistor-kondensator (RC) snubber zynjyryny ýa-da ýük rezistoryny goşmak bu meseläni çözer.

Q2: Bu moduly DC naprýaženiýeli sahadý uplamlaryny dolandyrmak üçin ulanyp bilerinmi?
A2: Ýok. Içki ýarymgeçiriji komponentler AC nolyň üsti bilen öçürilmeli triak wyklýuçatelleridir. Eger 1769-OA8 modulyna hemişelik tok (DC) berilse, başlangyç herekete getirilenden soň kanal hemişelik ON ýagdaýynda “gyslyp” galar we diňe DC ulgamynyň güýji öçürilende öçer.

Q3: Bu modul sahadaky gysga utga garşy goramak üçin içki ätiýaçlyklary öz içine alýarmy?
A3: 1769-OA8 modulynyň içinde elektronika taýdan gysga utga garşy gurlan gorag ýok. Sahadaky kabellerdäki näsazlyklar sebäpli ýüze çykýan aşa uly toka garşy içki triaklary goramak üçin, her bir çykyş nokady üçin daşarky hatara berkidilýän (inline) ätiýaçlyklaryň (mysal üçin, çalt işjeňleşýän ölçeg ätiýaçlyklarynyň) goýulmagy ýokary derejede maslahat berilýär.
