21000-28-05-20-035-04-02

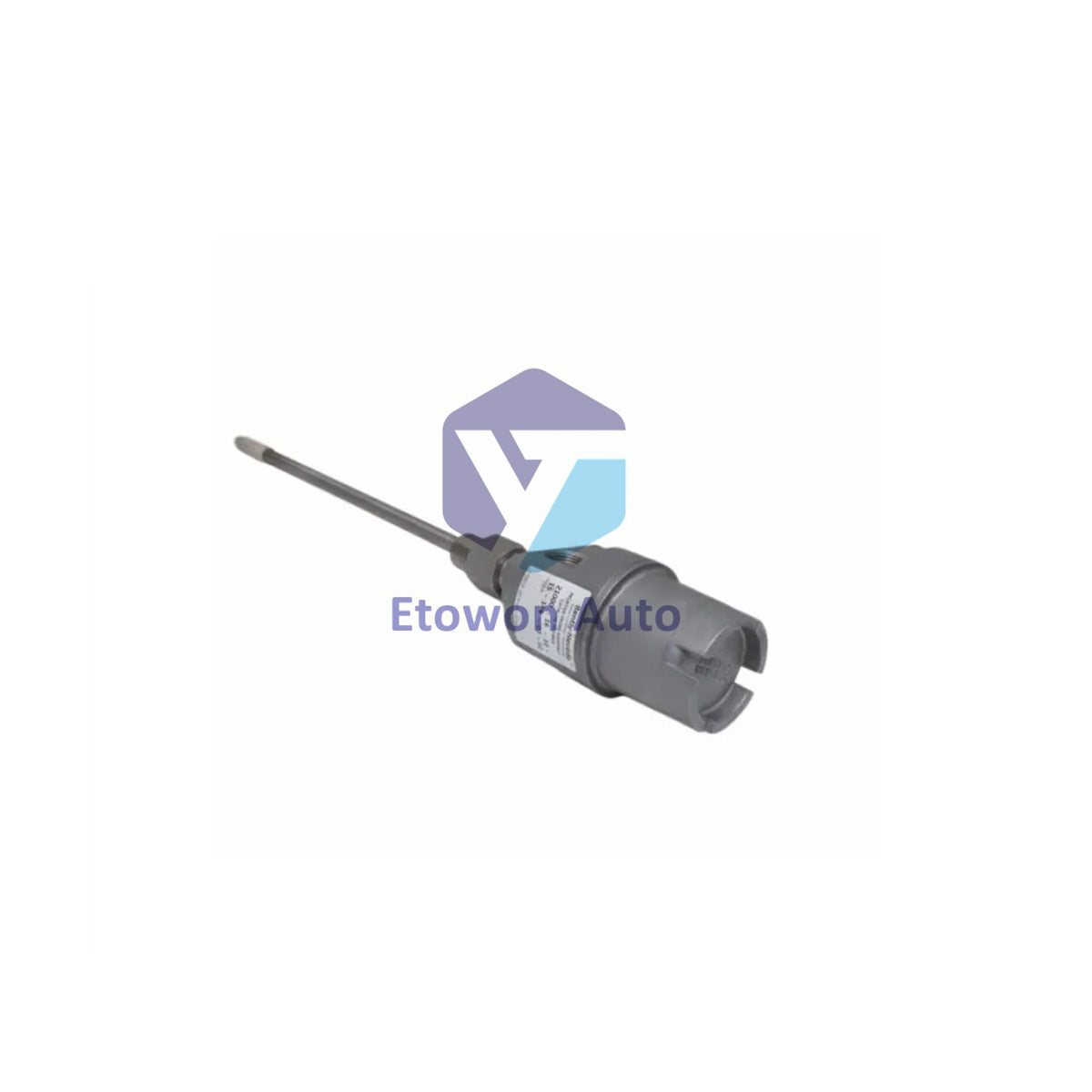

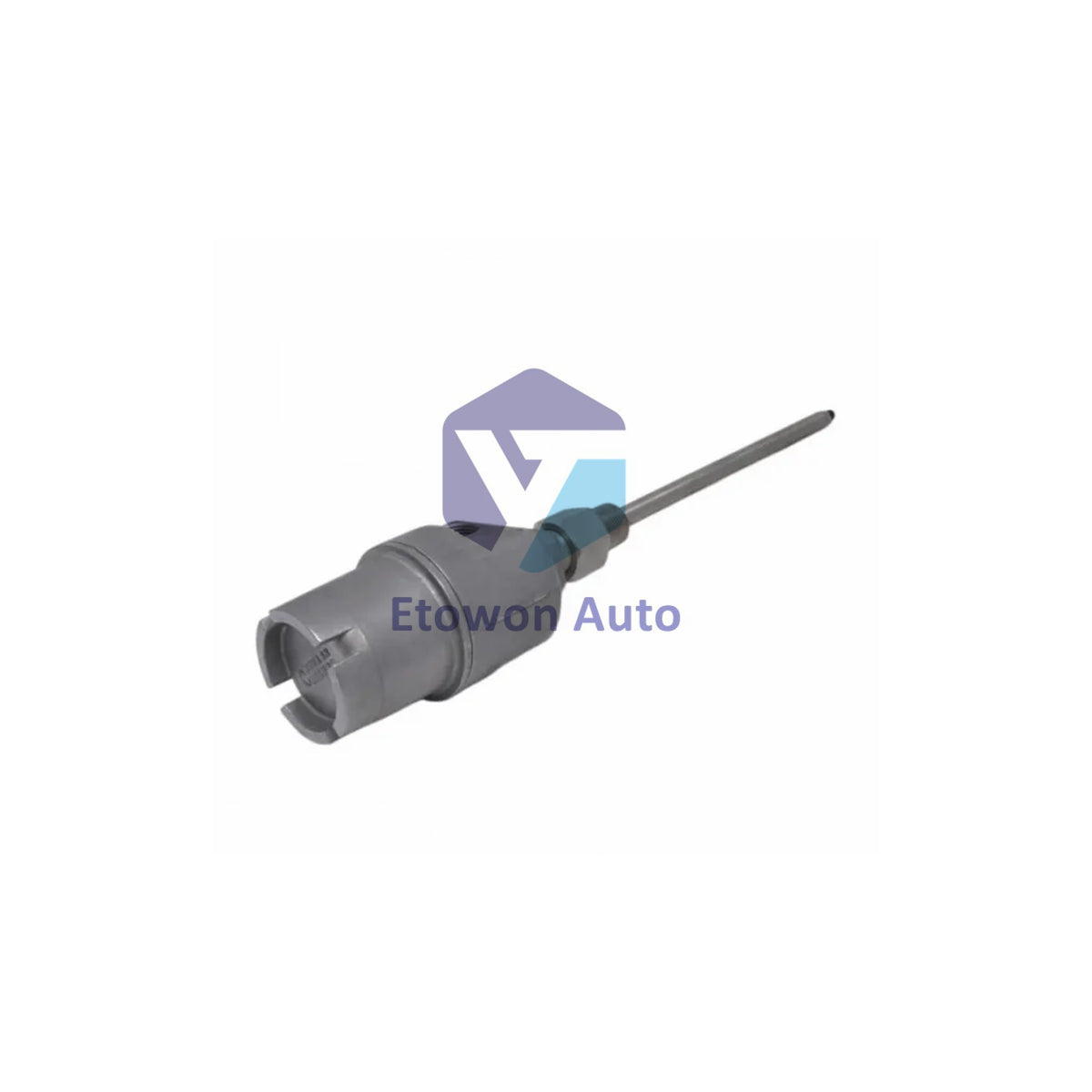

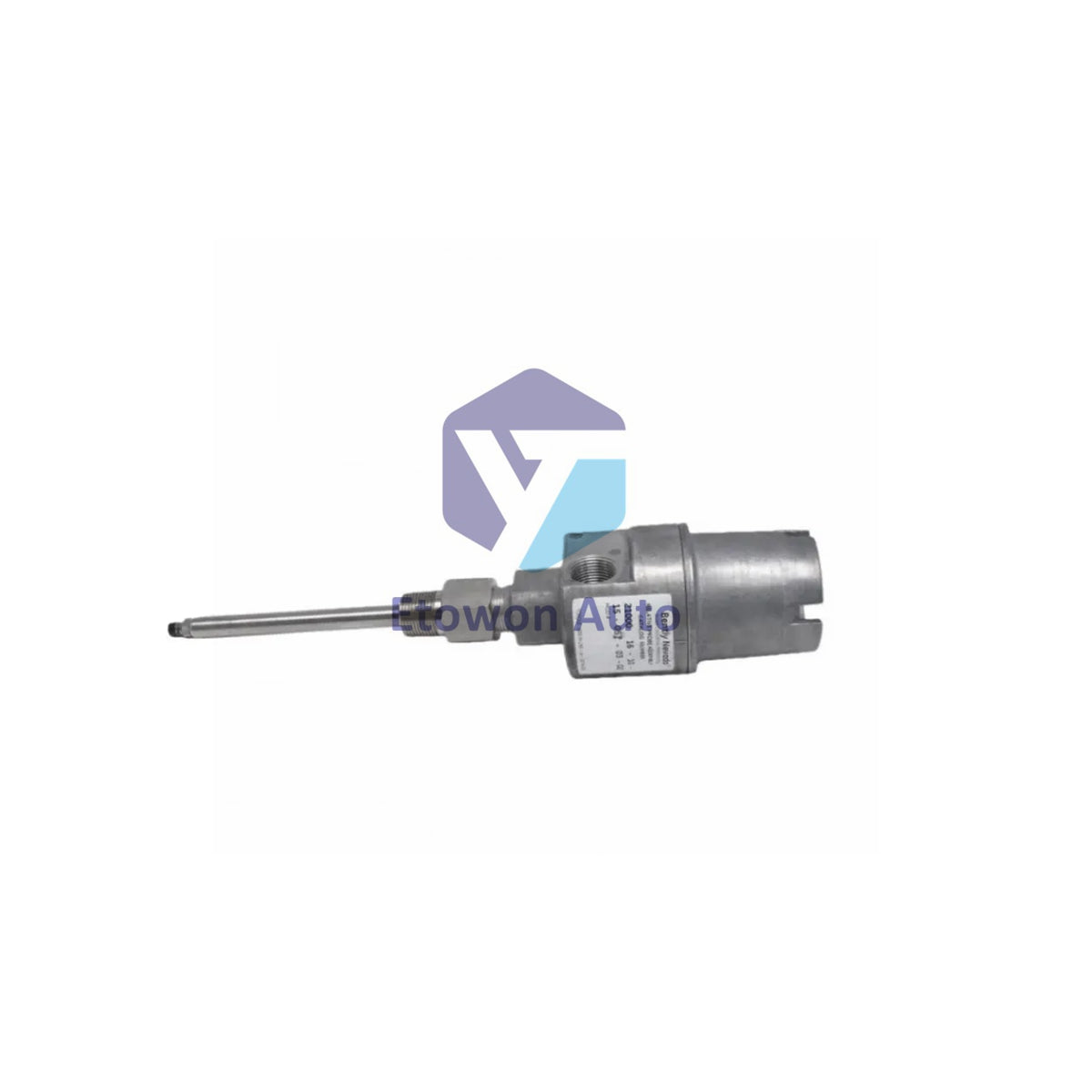

21000-28-05-20-035-04-02 Bently Nevada egilijilikli gurnama

Skladda bar (23 sany), ibermek üçin taýýar

  • Manufacturer: Bently Nevada

  • Product No.: 21000-28-05-20-035-04-02

  • Product Type: Zond Korpusy

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 1100g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 günlük yzyna gaýtaryş syýasaty · 12 aýlyk kepillik
  • Çalt eltip berme
  • 24/7 goldaw
  • Hil üpjünçiligi

Düşündiriş

Önümiň Gysgaça Beýany

Bently Nevada 21000-28-05-20-035-04-02, möhüm dinamik yrgyldaw duýujylaryny goramak üçin niýetlenen berk, partlaýyşdan goraýjy ýakynlyk zondunyň öýji tertipleşdirilişidir. Agrama çydamly alýumin korpusdan we birleşik 304 poslaýjy polat slegendan taýýarlanylan bu tertip, daşardan gurnalýan zond öýjikleri üçin Amerikan Nebit Institutynyň API 670 Standarty bilen doly gabat gelýär. Ol tersden gurnalýan 3300 XL 8 mm ýakynlyk zonduny öz içine alýar, munuň sayasynda tehniki hyzmat toparlary gymmat bahaly enjamy duruzmazdan, enjamyň gapagynyň daşyndan senzorlara aňsat girip bilýärler, aralygyny sazlap ýa-da çalşyp bilýärler.

Esasy Aýratynlyklary

  • API 670 standartyna laýyk arhitekturasy: Daşardan gurnalýan senzorlaryň we howpsuzlyk çäkleriniň talaplaryna laýyk gelýän, nebit-himiýa hem-de elektrik bejeriş pudaklarynyň berk ölçegleri boýunça ýörite sazlanan gurluş.
  • Partlaýyşdan goraýjy alýumin korpus: Gyzgynlyga çydamly, ýeňil alýumin guýma korpus, skruw bilen berkidilýän gümmez şekilli gapagy we berk O-halkaly geçiriş (gerdejik) möhürlemesi bilen enjamlaşdyrylan.
  • Demirgazyk Amerika howply zolag şahadatnamalary: Kanadanyň Standartlar Assosiasiýasy (CSA) tarapyndan I-klas, 1 we 2 bölümler (toparlar C, D) hem-de II-klas (toparlar E, F, G) howply ýerler üçin tassyklanan.
  • Howa täsirine çydamly daşky gorag: Güýçli ýagyşa, senagat tozanyna we ýerli korroziýaly elementlere garşy ýokary goragy üpjün edýän, CSA Type 4 derejeli gorag synagyndan geçen gurluş.

Tehniki Aýratynlyklar

Parametr Maglumat
Doly toplumyň bölek belgisi 21000-28-05-20-035-04-02 (21000 seriýa profili)
Içki zond opsiýasy (Opsiýa 28) Howply zonalar üçin saýlanyp bilýän tassyknamalar bilen 3300 XL 8 mm zond
Zond kabeliniň uzynlygy (Opsiýa 05) 0,5 metr (20 dýuým) gysga “tail lead” kabeli
Standoff adapteriniň uzynlygy (Opsiýa 20) 2,0 dýuým (51 mm) uzaldylan standoff tertipleşdirilişi
Zonduň geçiş (penetirleme) çuňlugy (Opsiýa 035) Içki proses slegine laýyk 3,5 dýuým umumy girizme uzynlygy
Birleştiriji (fitting) konfigurasiýasy (Opsiýa 04) Diňe bir sany 3/4-14 NPT partlaýyşdan goraýjy möhürleýji tıgyç
Gurnama esasy sapagy (Opsiýa 02) 3/4-14 NPT proses liniýasynyň sapak profili
Modulyň arassa agramy Adatça 1,10 kg (2,40 lb), goşmaça birleştirijiler bolmazdan
Howply zonalar üçin temperatura kody T5 @ Ta = −50°C-den +40°C çenli / T4 @ Ta = −50°C-den +80°C çenli
Daşky gurşaw standartlary RoHS Direktiwasy 2011/65/EU / CSA Type 4 gurnama gutusy

Inženerçilik we Gurnama Gollanmasy

  • Mehaniki interfeýs we agram çäklendirmeleri: Adatça 1,10 kg (2,40 lb) agrama eýe bolan 21000 tertip, ýeňil, ýöne berk alýumin korpusdan peýdalanylýar. 2,0 dýuýmlyk standoff adapterini öz içine alýandygy üçin, hökmany 3/4-14 NPT gurnama sapagy hiç bir egri-şaýlyk bolmaz ýaly üznüksiz barlanylmalydyr. Enjamyň korpusynyň diwardaky sapak deşigine skruwlap gurnap, gaz geçirmeýän suwuklyk böwedi emele getirmek üçin sapak möhürini berk gysyň.
  • Halqa (loop) uzaldyş çäklendirmeleri: Fiziki kabel çäklendirmelerine üns beriň. Bu wariantyň 0,5 metr gysga içki zond kabeli bar bolany sebäpli, içki senzor birleşdirijileri slegiň korpusynyň daşyndan görünmez. Standoff bilen penetirleme sleginiň jemi uzynlygy, 0,5 m kabeliň dartylmasyz ýagdaýda rahat birleşip bilmegi üçin, 13,5 dýuým (34,3 mm) bilen çäklendirilendir.
  • Kabel kanaly (conduit) möhürlemesi we tıgyçlary: Opsiýa 04 konfigurasiýasy bir sany 3/4-14 NPT metal tıgyç bilen gelýär. Partlaýyşdan goraýjy gurnamalar üçin açyk kabel kanaly portuny hökmany suratda bellige alınan kabel gland ýa-da kabel kanaly möhürleýji ergin bilen doly ýapyp, partlaýjy gazlaryň ölçeg ulgamynyň liniýalary boýunça ýaýramagynyň öňüni alyň.
  • Inherently (öz-özü bilen) howpsuz topraklama: Howply önümçilik zolagyndaky öz-özü bilen howpsuz halqalar üçin gurnamanyň Bently Nevada nusga çyzgysy 140979 bilen doly gabat gelýändigine göz ýetiriň. Alýumin korpus bilen enjamyň daýanç gurluşynyň arasynda dogry ýer topraklaýyş arabaglanşygyny saklap, biderek statiki zarýadlaryň ýygnanmagyny ýok ediň.

Tehniki Sorag-Jogaplar

S1: Bu ýakynlyk zondunyň öýji tertibiniň API 670 standartyna laýyk gelmegi näme diýmek?
J1: API 670 — Amerikan Nebit Institutynyň enjam goragy ulgamlary üçin kesgitleýji standartydyr. Şu standarta laýyklyk, bu korpusyň global ölçeglere, gurluş beýiklik çäklendirmelerine, daşky gurşaw möhürleme derejesine we daşardan gurnama talaplaryna laýyk gelýändigini, şeýle hem möhüm nebithimiýa enjamlaryndaky yrgyldaw duýujylaryny howpsuz ýerleşdirip bilýändigini kepillendirýär.

S2: Näme üçin 21000 korpusa 2 dýuýmlyk standoff adapteri we 3,5 dýuýmlyk penetirleme çuňlugy zerur?
J2: 2,0 dýuýmlyk standoff adapteri esasy alýumin terminal gutusyny enjamyň korpusynyň gyzgyn daşky ýüzünden beýgeleşdirýär. 3,5 dýuým çuňlukdaky penetirleme slegi ýylylyk izolýasiýasyny we enjam diwaryny geçip, içindäki 3300 XL 8 mm zonduň ujuny şahtyň hereketini duýmak üçin zerur takyk ýakynlyk aralygyna ýerleşdirýär.

S3: Şu 21000 tertibiniň içindäki tersden gurnalan zond konfigurasiýasynyň artykmaçlygy nämede?
J3: Adaty öňe (forward) gurnalan düzüşde zondy çalyşmak üçin agyr enjam gapaklaryny sögüp aýyrmak zerur bolýar. Tersden gurnalan konfigurasiýa bolsa, gümmez gapagyny skruwlap açmaga we zondy maşyn daşyndan, 304 poslaýjy polat sleginiň yz tarapyndan yzyna çekip almaga mümkinçilik berýär. Şeýlelikde, adaty instrument çalşyklarynda enjamyň işden durmak wagty iň pes derejä düşürilýär.
