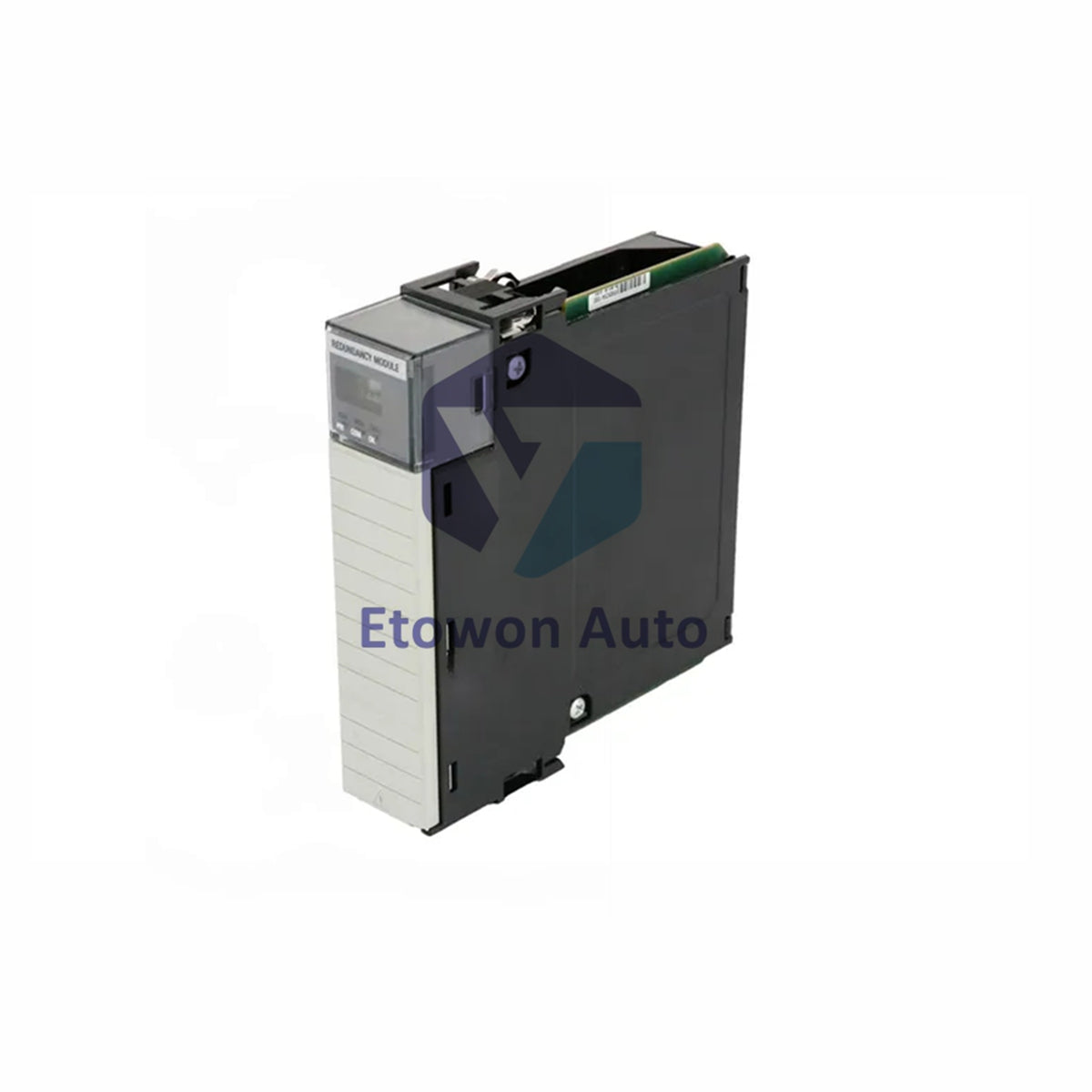

وحدة واجهة سيركوس 1756-M08SE | ألين-برادلي 8 محاور

وحدة واجهة سيركوس ذات 8 محاور من ألين-برادلي ControlLogix 1756-M08SE

تُعد وحدة 1756-M08SE من ألين-برادلي وحدة واجهة سيركوس لمنصة ControlLogix. تربط وحدة التحكم بما يصل إلى ثمانية محركات سيرفو عبر اتصال ضوئي عالي السرعة. تتيح هذه الوحدة التحكم الدقيق في الموضع والسرعة والعزم لتطبيقات الحركة المتكاملة.

المواصفات الأساسية

• العلامة التجارية والطراز: ألين-برادلي 1756-M08SE
• السلسلة: وحدة واجهة سيركوس ControlLogix
• سعة المحاور: حتى 8 محركات لكل وحدة
• معدل بيانات سيركوس: 4 ميجابت في الثانية أو 8 ميجابت في الثانية قابل للاختيار
• أنماط التحكم: الموضع، السرعة، العزم
• تيار اللوحة الخلفية: 760 مللي أمبير عند 5 فولت تيار مستمر، 2.5 مللي أمبير عند 24 فولت تيار مستمر
• استهلاك الطاقة: 5.0 واط (21.2 وحدة حرارية بريطانية/ساعة)
• جهد العزل: 50 فولت مستمر

الميزات الرئيسية

• واجهة سيركوس عالية السرعة: توفر اتصالًا حتميًا ومقاومًا للتشويش عبر كابلات الألياف الضوئية.
• دعم متعدد المحركات: تتصل بمحركات سيرفو Kinetix 2000، 6000، 7000، وUltra3000 عبر واجهة سيركوس.
• أزمنة دورة مرنة: معدلات تحديث قابلة للضبط (مثلاً، 1 مللي ثانية لما يصل إلى 8 محاور عند 8 ميجابت في الثانية).
• تكامل سلس: تُركب مباشرة في هيكل 1756 ControlLogix (A4، A7، A10، A13، A17).
• تبسيط التوصيلات: يلغي التوصيلات المعقدة نقطة إلى نقطة باستخدام حلقة ألياف ضوئية واحدة.

الأداء والتوافق

• زمن دورة سيركوس عند 4 ميجابت في الثانية: 0.5 مللي ثانية (حتى محركين)، 1 مللي ثانية (حتى 4)، 2 مللي ثانية (حتى 8).
• زمن دورة سيركوس عند 8 ميجابت في الثانية: 0.5 مللي ثانية (حتى 4 محركات)، 1 مللي ثانية (حتى 8)، 2 مللي ثانية (حتى 16).
• الكابلات المتوافقة: ألياف ضوئية بلاستيكية أو زجاجية (مثلاً، 2090-SCEPxx، 2090-SCVGxx).
• مصادر الطاقة: تعمل مع مصادر طاقة عادية (مثلاً، 1756-PA75) ومصادر طاقة احتياطية (مثلاً، 1756-PA75R).
• الحد الأقصى للمحاور لكل وحدة تحكم: تدعم حتى 32 محورًا إجمالاً عبر وحدات متعددة.

الخصائص الفيزيائية والبيئية

• درجة حرارة التشغيل: من 0° إلى 60°م (32° إلى 140°ف)
• درجة حرارة التخزين: من -40° إلى 85°م (-40° إلى 185°ف)
• الرطوبة النسبية: من 5% إلى 95% بدون تكاثف
• الاهتزاز: 2 جرام عند 10-500 هرتز
• الصدمات: 30 جرام أثناء التشغيل، 50 جرام غير أثناء التشغيل
• الغلاف: لا يوجد (للتثبيت في الهيكل)

التغليف والشحن

• وحدة واجهة سيركوس واحدة من ألين-برادلي 1756-M08SE.
• تغليف مؤمن من المصنع.
• الشحن عبر فيديكس، يو بي إس، أو دي إتش إل.

الأسئلة المتكررة

• ما هو اتصال سيركوس؟
  سيركوس (نظام الاتصال التسلسلي في الوقت الحقيقي) هو معيار واجهة رقمية بالألياف الضوئية للتحكم عالي الأداء في الحركة بين وحدات التحكم والمحركات.
• هل يمكنني استخدام محركات Kinetix مختلفة على وحدة واحدة؟
  نعم، الوحدة متوافقة مع عدة سلاسل من محركات Kinetix، لكن يجب أن تدعم جميعها واجهة سيركوس.
• كيف يتم إعداد الوحدة؟
  يتم إعدادها باستخدام برنامج Studio 5000 Logix Designer من روكويل أوتوميشن ضمن مشروع ControlLogix الخاص بك.
