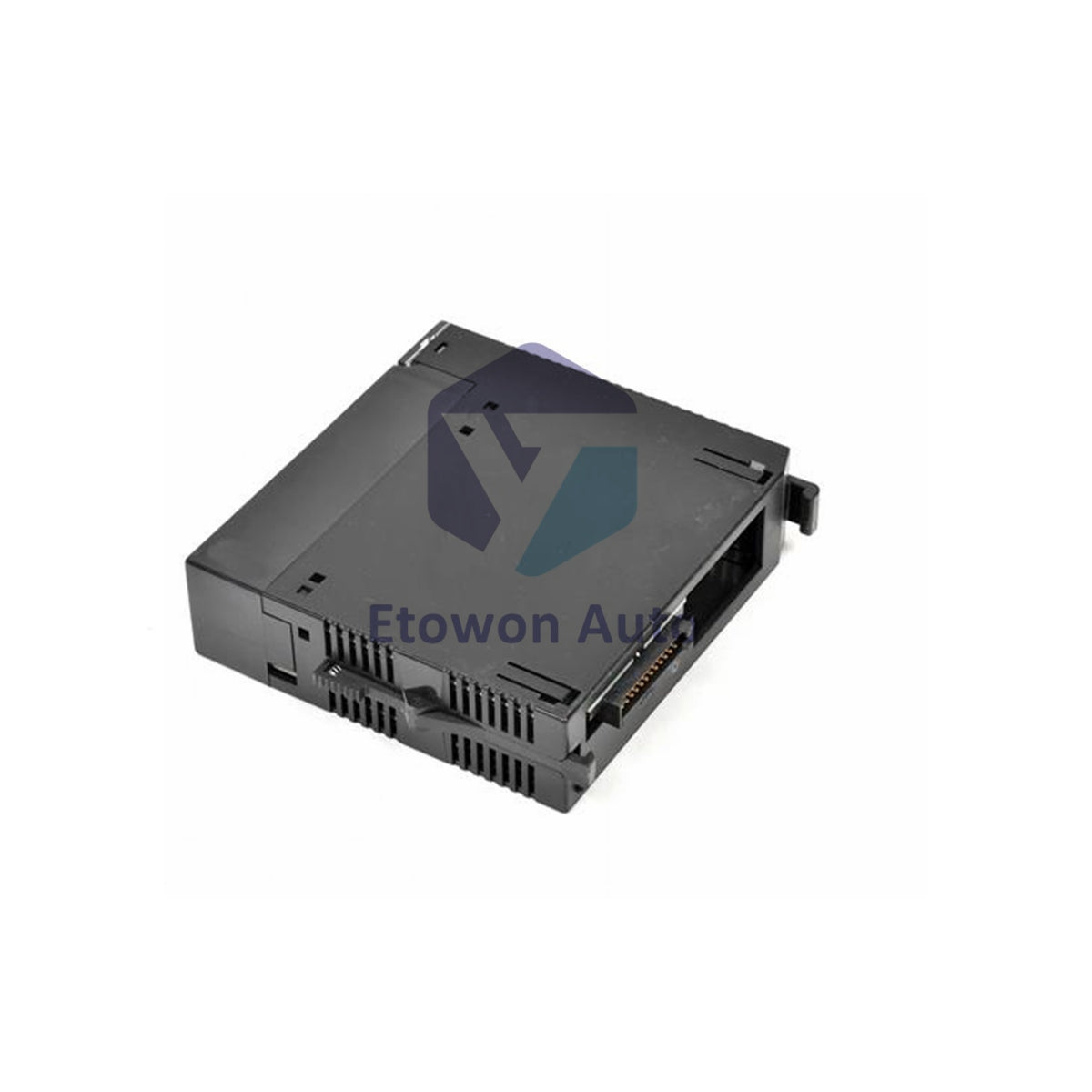

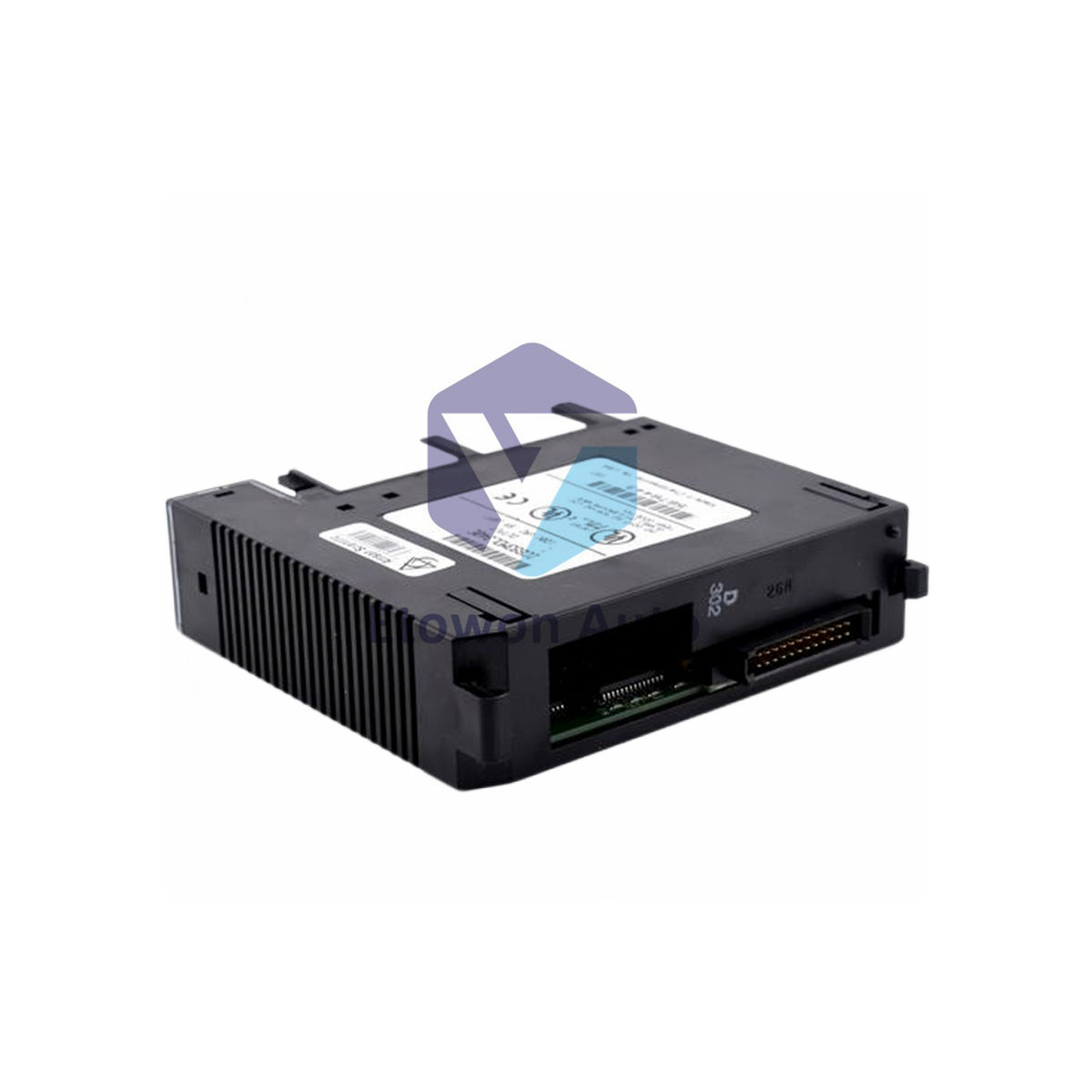

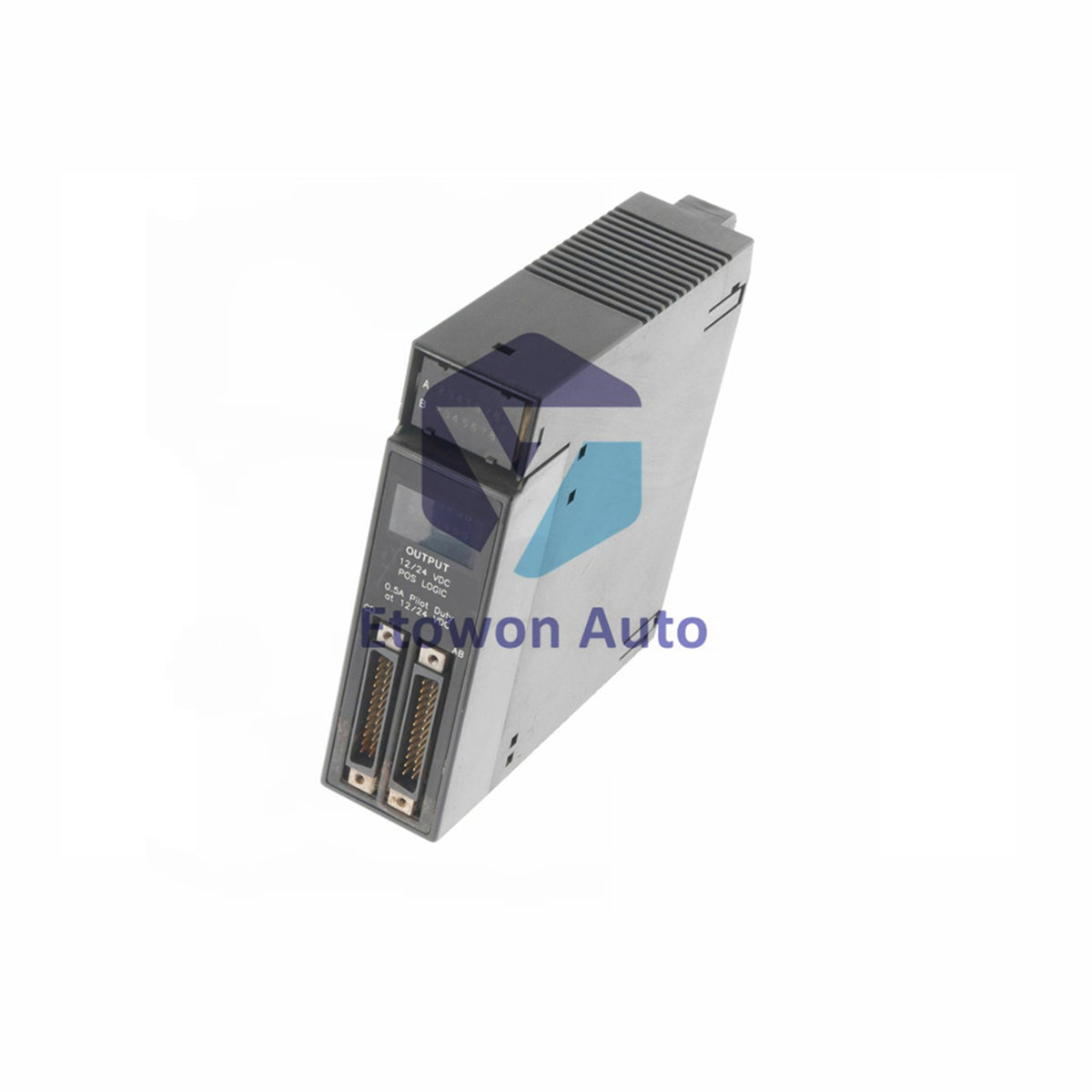

وحدة إخراج IC693MDL732 من GE Fanuc، جهد مستمر 12/24 فولت، تيار 0.5 أمبير، منفصلة

نظرة عامة على المنتج

وحدة IC693MDL732 هي وحدة إخراج مصدر منفصل بثماني نقاط مصممة لنظام وحدة التحكم المنطقية القابلة للبرمجة الكلاسيكي Series 90-30، التي طورتها GE Fanuc (والتي تدعمها الآن Emerson Automation Solutions). تم تصميمها للتحكم في أحمال التيار المستمر منخفضة الطاقة، وتعمل هذه الوحدة عند جهد مقنن اسمي 12/24 فولت تيار مستمر ضمن نافذة تشغيل نشطة. تقدم بطاقة الأجهزة هذه بوزن 0.18 كجم (0.40 رطل) إخراج مصدر نظيف (منطق إيجابي) حيث تقوم بتبديل الطاقة مباشرة من سكة الإمداد الإيجابية إلى الأحمال الميدانية، مما يوفر واجهة موثوقة لحلقات التحكم في المعدات الصناعية الحديثة.

المزايا التقنية الأساسية

• تخطيط مصدر المنطق الإيجابي: مصمم بخصائص مصدر قياسية حيث يتصل جهاز الحمل مباشرة بين ناقل طاقة التيار المستمر السالب والطرف الإخراجي للوحدة، مما يمنع تنشيط الحمل غير المقصود أثناء أعطال الأرض العرضية.
• عقدة توزيع التيار المستقر: يوفر ثماني نقاط إخراج مستقلة مصنفة بتيار مستمر أقصى يبلغ 0.5 أمبير لكل قناة، مدعومة ببنية ناقل داخلية تتحمل حتى 2.0 أمبير ذروة لكل دائرة مشتركة.
• مصفوفة قدرة التيار العالي المفاجئ: مصمم بمفاتيح ترانزستور صلبة قوية قادرة على امتصاص تيارات اندفاع مفاجئة تصل إلى 4.78 أمبير لمدة 10 مللي ثانية، مما يمنع انقطاعات الأعطال عند تشغيل الأحمال الحثية.
• دورات استجابة التحكم السريع: يوفر ملف تنفيذ عالي الاستجابة مع زمن استجابة تشغيل أقصى يبلغ 2.0 مللي ثانية وتأخير إيقاف تشغيل 2.0 مللي ثانية، مما يضمن حلقات تسلسل آلة محكمة ومتوقعة.

المواصفات الفنية

الحلول الصناعية

• التحكم في الملف اللولبي الهوائي: يشغل ملفات الملف اللولبي منخفضة الطاقة وصمامات التحكم في الاتجاه على خطوط التجميع الآلية بدقة أقل من مللي ثانية.
• مؤشرات الحالة المحلية: يشغل أضواء لوحة التحكم، ولوحات المحاكاة، وصفارات الإنذار الصوتية عبر بنية المعالجة الموزعة.
• التوصيل مع محرك بدء التشغيل: يعمل كنقطة إشارة وسيطة لتنشيط ملفات الجهد المنخفض على قواطع المحركات الميكانيكية أو مرحلات الآلات المساعدة.
• تجديد النظام القديم: يعمل كقطعة بديلة دقيقة للحفاظ على تشغيل خلايا التصنيع القديمة من سلسلة 90-30 بسلاسة، متجنبًا ترقيات النظام الكاملة المكلفة.

الأسلاك والتركيب

بروتوكول عزل الهيكل

عزل جميع مصادر الطاقة الخطية الأساسية القادمة ومصادر التيار المساعدة 12/24 فولت تيار مستمر قبل إدخال أو إزالة الوحدة. التعامل مع المكونات الحية يمكن أن يسبب جسرًا بين الاتصالات، أو يطلق أعلام إخراج عرضية في تسلسلات المنطق النشطة، أو يتسبب في تلف كهربائي لدبابيس اللوحة الخلفية.

إدخال الفتحة في الهيكل

وحدة IC693MDL732 متوافقة تمامًا مع أي فتحة إدخال/إخراج قياسية في لوحة قاعدة GE Fanuc Series 90-30 ذات 5 فتحات أو 10 فتحات. أدخل حافة البطاقة مباشرة في أدلة القناة البلاستيكية، واضغط بقوة حتى يستقر الموصل الخلفي في اللوحة الخلفية، وتأكد من أن الأقفال الميكانيكية العلوية والسفلية تغلق تمامًا.

معايير توصيل الأسلاك الميدانية

افتح باب المحطة الأمامي المفصلي وقم بتوصيل مصدر الطاقة الخارجي 12/24 فولت تيار مستمر مرة أخرى إلى نقطة الإدخال المشتركة المخصصة للوحدة. قم بتوجيه خطوط الإشارة الفردية من الدبابيس الثمانية للمحطة مباشرة إلى الجانب الموجب لأجهزة الحمل الخاصة بك، وتأكد من أن سلك العودة السالب من كل حمل يرتبط بشريط الأرض السالب الرئيسي للتيار المستمر.

كبح الارتفاعات المفاجئة والامتثال للصمامات

نظرًا لأن وحدة IC693MDL732 لا تتضمن صمامات أمان داخلية، فمن المستحسن بشدة تركيب شبكة صمامات خارجية (عادةً بتصنيف 2.0 إلى 2.5 أمبير بطيء الانفجار) على خط تغذية 24 فولت تيار مستمر الرئيسي. عند تبديل الأحمال الحثية مثل الصمامات أو الملفات، قم بتوصيل صمام قمع خارجي عبر أطراف الحمل لمنع ارتفاعات جهد EMF العكسي من إتلاف الترانزستورات الخارجية.

مزايا هندسية

• استهلاك منخفض للطاقة من اللوحة الخلفية: يستهلك فقط 50 ميلي أمبير من سكة 5 فولت تيار مستمر في اللوحة الخلفية عندما تكون جميع النقاط نشطة بالكامل، مما يترك طاقة أكثر متاحة لوحدات المعالجة المركزية المعقدة أو بطاقات الشبكة ذات الاستهلاك العالي على نفس الرف.
• مصابيح LED حالة عالية الوضوح: تحتوي على مجموعة مخصصة من مؤشرات LED خضراء ساطعة في أعلى لوحة الواجهة، توفر تأكيدًا بصريًا فوريًا لحالة تشغيل/إيقاف كل قناة إخراج لتسهيل استكشاف الأخطاء الميدانية بسرعة دون الحاجة إلى حاسوب محمول.
• وزن مدمج 0.18 كجم: يقلل الوزن الخفيف 0.18 كجم من الضغط على قضبان الهيكل، مما يسمح بتجميع عدة وحدات بشكل متقارب في لوحات حاويات مدمجة أو قابلة للفتح.
• عزل متوقع في حالة الإيقاف: يحد من تيار التسرب في حالة الإيقاف إلى حد أقصى 1 ميلي أمبير، مما يضمن أن مرحلات الحقل عالية المقاومة أو المدخلات الإلكترونية الحساسة تنفصل بشكل موثوق دون التعلق في حالة التشغيل.

الأسئلة الفنية المتكررة

Q1: ماذا يحدث إذا تعرض خط الإخراج لدائرة قصر إلى الأرض؟
A1: نظرًا لأن IC693MDL732 لا يحتوي على صمامات داخلية، فإن حدوث دائرة قصر غير محمية إلى الأرض سيتجاوز عتبة الترانزستور البالغة 0.5 أمبير وسيتلف القناة بسرعة. لحماية الوحدة، يجب تركيب صمام خارجي أو جهاز تحديد التيار على خط الطاقة الذي يغذي الطرف المشترك للإخراج.

Q2: هل يمكنني تبديل ضوء مؤشر يعمل بالتيار المتردد بأمان باستخدام هذه الوحدة؟
A2: لا. يستخدم IC693MDL732 ترانزستورات تيار مستمر صلبة داخلية تعمل فقط ضمن نافذة من 12 إلى 24 فولت تيار مستمر. محاولة تشغيل التيار المتردد (AC) عبر هذه الأطراف ستمنع الوحدة من الإيقاف وستتسبب في تلف دائم وفوري للوحة الدائرة.

Q3: لماذا يعتبر انخفاض جهد التشغيل الأقصى بمقدار 1 فولت مهمًا لهندسة النظام؟
A3: عندما يكون قناة الإخراج نشطة بالكامل، يتسبب مقاومة أشباه الموصلات الداخلية في انخفاض طفيف في الجهد يصل إلى 1 فولت تيار مستمر عبر الترانزستور. هذا يعني أنه إذا كان مصدر الحقل الخاص بك يوفر 12.0 فولت تيار مستمر عند الطرف المشترك، فسيكون الجهد عند دبوس الإخراج حوالي 11.0 فولت تيار مستمر؛ تحقق من أن المشغلات الحقلية الخاصة بك يمكنها العمل بشكل موثوق عند هذا الجهد المنخفض قليلاً.
