وحدة إدخال موجبة وسالبة بـ 32 قناة GE Fanuc IC693MDL660

نظرة عامة على المنتج

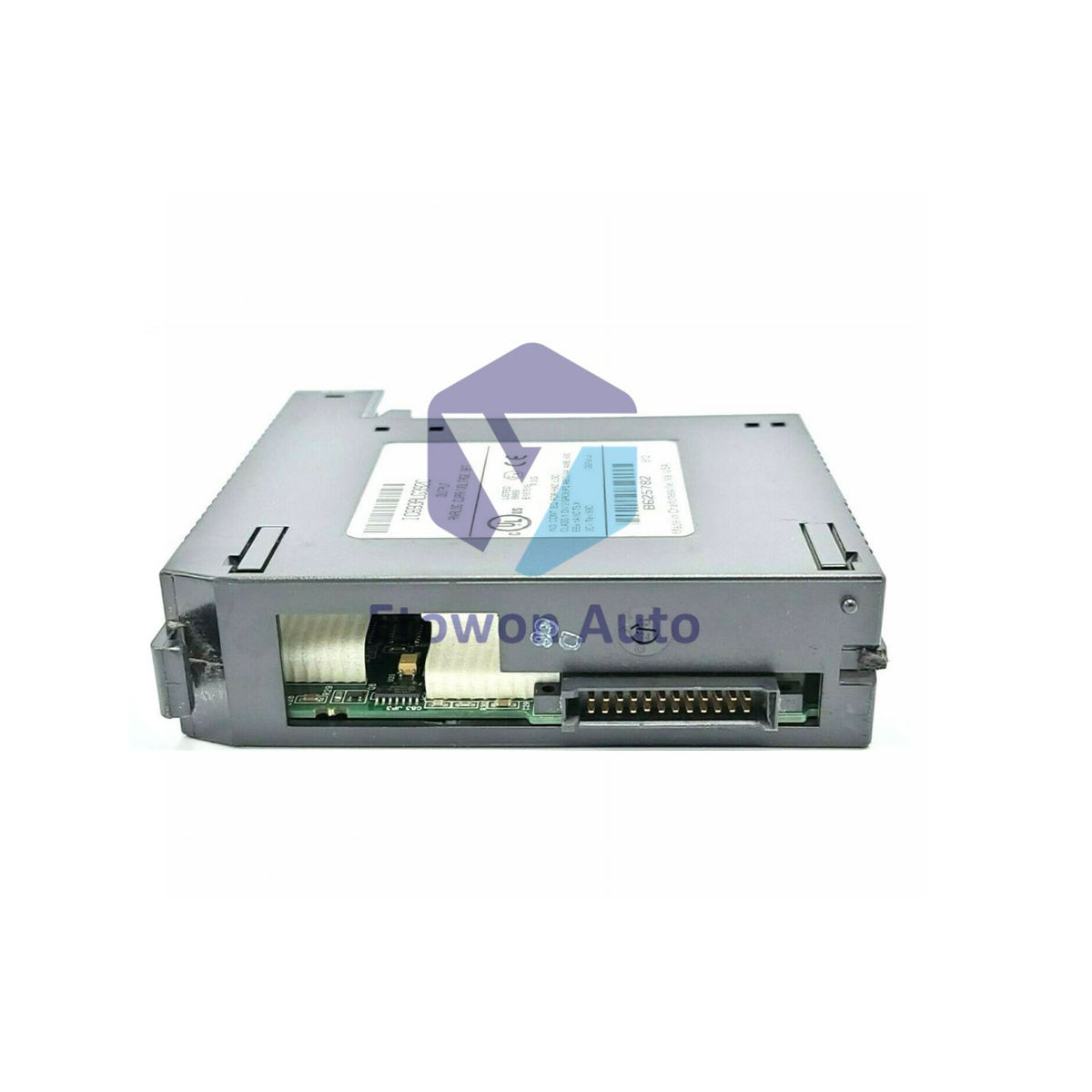

يعد IC693MDL660 وحدة إدخال منفصلة عالية الكثافة بـ 32 نقطة من عائلة وحدة التحكم المنطقية القابلة للبرمجة Series 90-30 الموثوقة، التي كانت تصنعها GE Fanuc (الآن Emerson Automation Solutions). تم تصميمه لربط أجهزة الإشارة في الميدان بوحدة المعالجة المركزية بسلاسة، ويعمل هذا النموذج عند جهد اسمي 24 فولت تيار مستمر ضمن نافذة واسعة من 0 إلى 30 فولت تيار مستمر. يتميز بهيكل داخلي مرن مقسم إلى 4 مجموعات معزولة من 8 قنوات لكل منها، وتسمح هذه البطاقة المادية المدمجة بوزن 0.28 كجم (0.62 رطل) للمهندسين بمراقبة عدد كبير من المستشعرات والمفاتيح وأجهزة القفل مع شغل فتحة واحدة فقط على اللوحة الأساسية.

المزايا التقنية الأساسية

• اختيار مرن للمنطق الإيجابي/السلبي: يدعم كل من مخططات الأسلاك السالبة والموجبة (المنطق الإيجابي أو السلبي). يتيح هذا التكيف السهل مع المعايير الإقليمية المختلفة أو تخطيطات المستشعرات الموجودة مسبقًا دون الحاجة إلى إضافة أجهزة إضافية أو مرحلات عزل.
• حماية عازلة متينة: توفر المكونات البصرية الإلكترونية المدمجة عزلًا كهربائيًا يصل إلى 1500 فولت تيار متردد بين دوائر الجانب الميداني المزعجة والحافلة المنطقية الداخلية الحساسة، مما يمنع ارتفاعات الجهد من إتلاف لوحة التحكم المنطقية القابلة للبرمجة.
• مصفوفة معالجة إشارة سريعة: توفر وقت انتقال إشارة أقصى سريع الاستجابة (لكل من مسارات التشغيل والإيقاف) يبلغ 2 مللي ثانية فقط، مما يوفر التتبع الدقيق اللازم لشبكات الإنتاج الآلي عالية السرعة.
• هيكل تجميع عالي الكثافة: ينظم 32 دائرة إدخال منفصلة إلى أربع مجموعات معزولة متميزة. تحتوي كل مجموعة على ثماني قنوات مع عقدة عودة مشتركة خاصة بها، مما يتيح لك تشغيل مصادر طاقة مختلفة متعددة على نفس بطاقة الوحدة المادية.

المواصفات الفنية

الحلول الصناعية

• خطوط التصنيع عالية الحجم: ينسق عددًا كبيرًا من حساسات الحقل، بما في ذلك مفاتيح القرب، وأجهزة الاستشعار الضوئية، وكاشفات وجود الأجزاء، إلى حلقة تتبع مركزية.
• تداخلات أدوات الماكينة: يراقب مفاتيح أبواب السلامة، وأذرع الحدود الميكانيكية، وحدود ضغط الهيدروليك لضمان ظروف تشغيل آمنة قبل السماح بتشغيل الآلات.
• مراقبة العمليات الموزعة: يجمع إشارات الحقل البعيدة عبر خطوط التجميع متعددة المراحل إلى مراكز لوحات التحكم المركزية، مما يقلل من طول الكابلات ومساحات التخطيط الهيكلية.
• المرافق وإدارة المياه: يتعامل مع تتبع حالة ردود الفعل من جهات اتصال المضخات الموزعة، وأختام حدود صمامات المحركات، ومصفوفات مفاتيح المستوى في بيئات صناعية متطلبة.

الأسلاك والتركيب

عزل طاقة النظام

عزل جميع مصادر الطاقة الخطية الأولية ومصادر التيار المستمر المساعدة 24 فولت قبل إدخال أو إزالة وحدة الإدخال. العمل على معدات حية يمكن أن يربط الاتصالات الطرفية، ويؤدي إلى تفعيل إشارات إدخال غير مقصودة في تسلسلات المنطق النشطة، أو يسبب تلفًا كهربائيًا لموصلات اللوحة الخلفية.

محاذاة فتحة الهيكل

يمكن تركيب وحدة IC693MDL660 في أي فتحة إدخال/إخراج قياسية في لوحة قاعدة GE Fanuc Series 90-30 ذات 5 فتحات أو 10 فتحات. قم بمحاذاة قضبان البطاقة مع مسارات الدليل البلاستيكية داخل الهيكل، وادفع الوحدة مباشرة حتى يتم تثبيت الموصل الخلفي بإحكام في اللوحة الخلفية، وتأكد من أن خطافات التثبيت العلوية والسفلية تغلق تمامًا.

معايير إنهاء طرف الحقل

يتطلب هذا الوحدة عالية الكثافة تجميع كتلة طرفية مكونة من 32 نقطة متطابقة، مثل IC694TBB032 (نمط الصندوق مع مشابك براغي) أو IC694TBS032 (خيار مشبك زنبركي). قم بتجريد أسلاك الحقل إلى العمق المحدد، وقم بتوصيلها بشكل مرتب في مجموعات الإدخال الخاصة بها، واربط الطرف المشترك لكل مجموعة إما بالسكك الإيجابية أو السلبية بناءً على خطة السحب أو الإمداد الخاصة بك.

التشغيل والتحقق من LED

قم بتطبيق طاقة 5 فولت تيار مستمر على اللوحة الخلفية وفعّل حلقة أجهزة الاستشعار الحقلية الخارجية 24 فولت تيار مستمر. راقب مصفوفة مصابيح LED التشخيصية على اللوحة الأمامية أثناء اختبار النظام: يشير مصباح أخضر ساطع لكل قناة إلى دائرة نشطة على جانب الحقل، مما يسمح لفرق الصيانة بالتحقق من مسارات الأسلاك واستكشاف منطق المستشعرات أثناء التشغيل دون الحاجة لاستخدام حاسوب محمول.

مزايا هندسية

• تقليل مساحة الخزانة: دمج 32 نقطة إدخال مميزة في فتحة واحدة يقلل بشكل كبير من عدد رفوف التوسعة المطلوبة، مما يوفر المساحة ويخفض تكاليف معدات الأجهزة.
• تكوينات لوحة خفيفة الوزن: بوزن 0.28 كجم فقط لكل وحدة، يمكن تركيب عدة وحدات عبر لوحات حاويات مدمجة أو قابلة للفتح دون تحميل إجهاد ميكانيكي غير ضروري على الإطارات الهيكلية أو لوحات الهيكل الخلفية.
• التوافق عبر الأجيال: تعمل بشكل موثوق عبر أنظمة GE Fanuc Series 90-30 الكلاسيكية، وتنتقل هيكلتها بسلاسة إلى شبكات التحكم PACSystems RX3i الأحدث باستخدام كتل طرف متطابقة.
• تشخيص المجموعات المقسمة: مقسمة إلى أربع مجموعات منفصلة من 8 قنوات، تسهل الوحدة عزل الأعطال الكهربائية المحلية في الحقل، مما يمنع تعطل الإدخالات الـ 24 المتبقية بسبب قصر في خط جهاز استشعار واحد.

الأسئلة الفنية المتكررة

س: ماذا يحدث إذا انخفض جهد الإدخال بين 5 فولت تيار مستمر و11 فولت تيار مستمر؟
ج: الجهد الداخل أقل من 11.5 فولت تيار مستمر يقع في منطقة منطق غير محددة. قد تسجل الوحدة ذلك كحالة تشغيل أو إيقاف بشكل عشوائي، مما يؤدي إلى سلوك غير متوقع. لضمان أداء موثوق، يجب أن يبقى جهد التحكم أقل من 5 فولت تيار مستمر لضمان الإيقاف أو ضمن 11.5 إلى 30 فولت تيار مستمر لتشغيل ثابت.

س: هل يمكنني خلط أجهزة الاستشعار الغارقة (المنطق الموجب) والمصدرة (المنطق السالب) على نفس وحدة IC693MDL660؟
ج: نعم، يمكنك خلط أنواع المنطق، ولكن فقط بين مجموعات منفصلة. نظرًا لأن الوحدة مقسمة إلى أربع مجموعات معزولة من ثمانية قنوات، يمكنك توصيل المجموعة 1 كغارقة (المشترك مربوط بالسالب) والمجموعة 2 كمصدرة (المشترك مربوط بالموجب). لا يمكنك خلط أنواع المنطق داخل مجموعة واحدة من 8 قنوات.

س: هل يشمل الوزن الفعلي 0.28 كجم لهذه البطاقة الأجهزة اللازمة لكتلة طرف الحقل؟
ج: لا، تمثل المواصفة 0.28 كجم (0.62 رطل) الوزن الصافي لبطاقة الوحدة الإلكترونية الأساسية نفسها. عند حساب الأحمال الإجمالية لمفصلات الخزانة وتوزيع القضبان، تذكر أن تأخذ في الاعتبار الوزن الإضافي لكتلة الطرف الخارجية والأسلاك النحاسية الثقيلة المتصلة بها.
