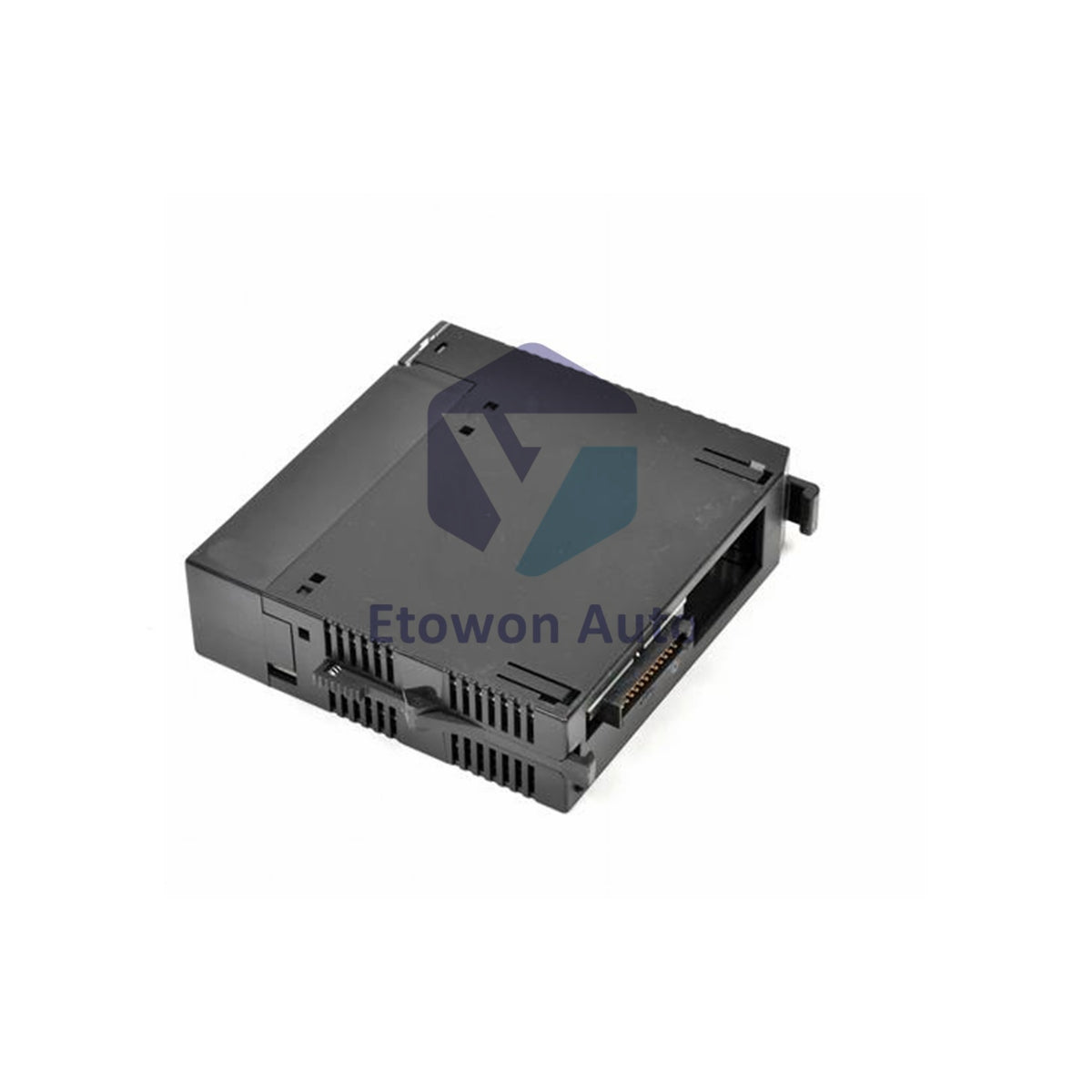

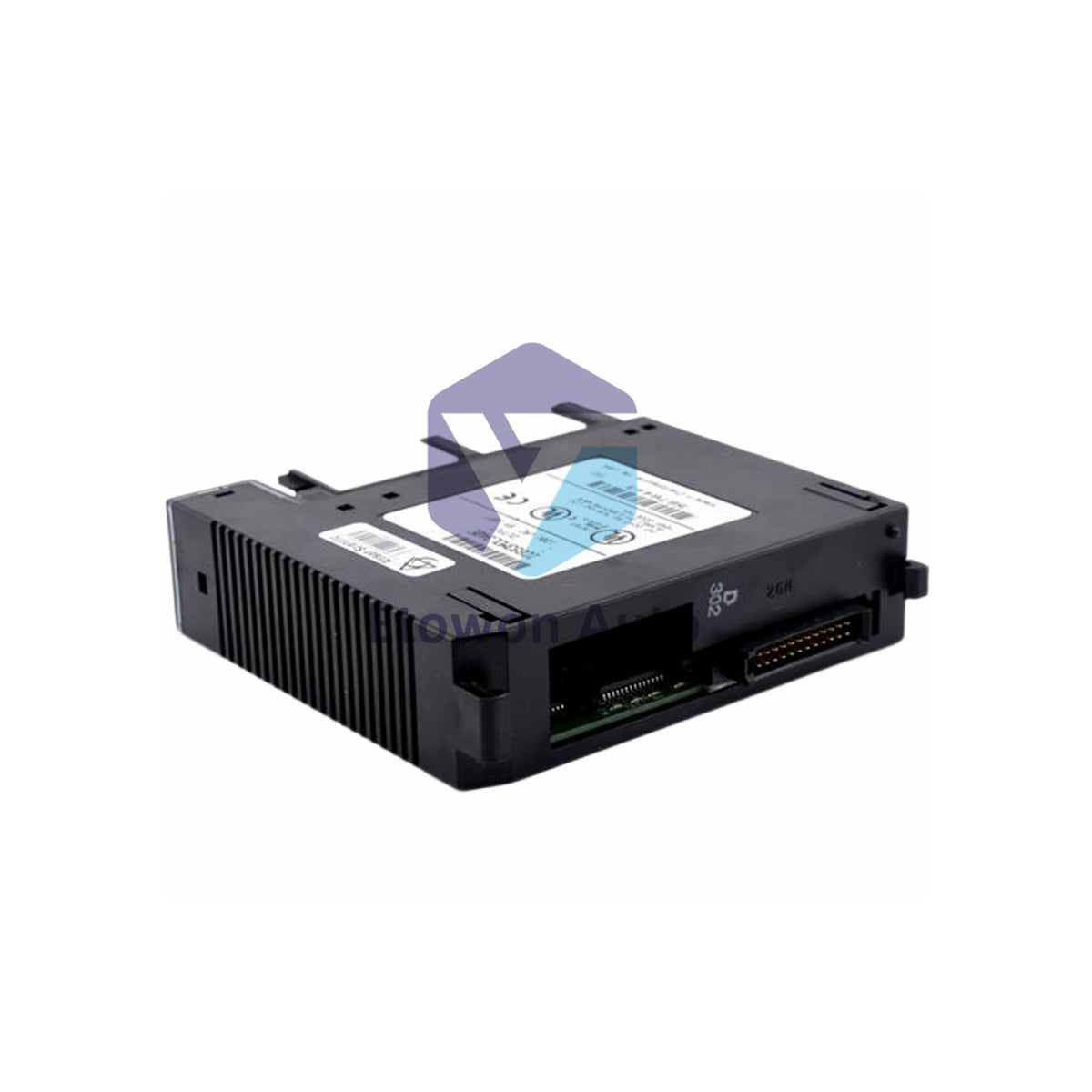

GE Fanuc IC693MDL646 سلسلة 90-30 مدخلات منفصلة 16 نقطة

نظرة عامة على المنتج

وحدة GE Fanuc IC693MDL646 (المدعومة الآن تحت Emerson Automation) هي وحدة إدخال منفصلة عالية الكثافة 16 قناة 24 فولت تيار مستمر ذات استجابة سريعة مصممة لمنصة أجهزة PLC من سلسلة 90-30. على عكس بطاقات الإدخال DC القياسية التي تظهر دورات ترشيح أبطأ، تم بناء IC693MDL646 خصيصًا للعمليات الآلية عالية السرعة التي تتطلب تتبع حالة منخفض الكمون وتزامن إشارة بالميكروثانية. تعمل ضمن نطاق إدخال 0 إلى +30 فولت تيار مستمر مرن، وتوفر تكوينًا داخليًا متعدد الاستخدامات يدعم كل من تخطيطات المنطق الإيجابي والسلبي (توصيل مصرف أو مصدر). موضوعة في عامل شكل فتحة قياسي 90-30 بوزن 0.55 كجم (1.21 رطل)، تربط بسرعة بين بيانات الحقل المتغيرة ومعالجات PLC.

المزايا التقنية الأساسية

تأخير ترشيح الأجهزة فائق الانخفاض 1 مللي ثانية

الترقية المعمارية المميزة لوحدة IC693MDL646 هي دارة ترشيح الإشارة السريعة للغاية على مستوى الأجهزة. تتميز بزمن استجابة انتقال أسرع بكثير من المدخلات العامة، مما يقلل تأخير انتشار الإشارة إلى حوالي 1 مللي ثانية. هذا يمكّن من التقاط فوري للنبضات العابرة، ومؤشرات الأجزاء سريعة الحركة، وتغيرات الكشف عن الحواف التي تفوتها بطاقات الإدخال العادية.

عزل ثنائي الاتجاه للمصرف/المصدر

تم تنظيم القنوات الـ16 للإدخال لتمنح مهندسي الميدان مرونة كاملة في التوصيل. من خلال تقسيم تكوينات الأطراف عبر نقاط مرجعية مشتركة معزولة، يمكن للوحدة التداخل بسهولة مع حساسات ميدانية صناعية NPN (مصرف) أو PNP (مصدر)، ومفاتيح البروكسي، والمرحلات الإلكترونية للتحكم دون الحاجة إلى إضافة كتل تكييف إشارة خارجية.

تكامل صلب للوحة خلفية صناعية

مصمم لتحسين مقاومة الضوضاء في مراكز التحكم بالمحركات المزدحمة، يتصل الوحدة بشكل نظيف عبر اللوحة الخلفية المتوازية القياسية من سلسلة 90-30. تستهلك التيار الاسمي مباشرة من هيكل مصدر طاقة النظام، مع الحفاظ على استهلاك منخفض للطاقة مع ثبات تردد المسح عالي السرعة تحت تغييرات الحمل المستمرة.

المواصفات الفنية

التركيب والصيانة

تركيب الهيكل وتشغيل الرافعة

لتثبيت IC693MDL646، اختر فتحة إدخال/إخراج متاحة على هيكل قاعدة السلسلة 90-30. أدخل الخطاف الموجود على الحافة الخلفية السفلية للوحدة في قناة محاذاة الفتحة السفلية للقاعدة. قم بتحريك الوحدة للأعلى نحو مسارات دليل موصل اللوحة الخلفية، واضغط بقوة على الحافة العلوية حتى تسمع نقرة وتثبت الوحدة بأمان في مشبك التثبيت الهيكلي العلوي.

هيكلية إنهاء الحقل لكتلة المحطات

تنتهي إشارات الحقل مباشرة على كتلة المحطات القابلة للإزالة القياسية المرفقة بالوجه الأمامي لوحدة الإدخال. استخدم موصلات نحاسية عالية الجودة تتوافق مع معايير التخطيط الفيزيائي، وقم بتوجيه إشارات المجسات منخفضة الجهد 24 فولت تيار مستمر بعيدًا عن خطوط الطاقة الحثية ثلاثية الطور الثقيلة لحماية سلامة الإشارة ومنع أخطاء التداخل الكهرومغناطيسي العرضي.

توجيه الاتصال المشترك للمصرف والمصدر

عند تنفيذ تكوينات المنطق الإيجابي (المصرف)، اربط الأطراف المشتركة على موصل الأسلاك الأمامي بالسكك السالبة لمصدر الطاقة الخارجي 24 فولت تيار مستمر. وعلى العكس، إذا كنت تستخدم تكوينات الأسلاك ذات المنطق السلبي (المصدر) مع مجسات NPN، اربط الأطراف المشتركة الداخلية المقابلة مباشرة بسكة جهد مصدر الطاقة الإيجابي.

مزايا هندسية

مصمم خصيصًا لمصفوفات الكشف عالية السرعة

تجعل قدرة الترشيح المادي التي تستغرق 1 مللي ثانية من IC693MDL646 الحل المثالي لاستشعار علامات التسجيل، ومصفوفات التحقق من التعبئة، وحلقات فرز الأجزاء، ودوائر التزامن حيث ستؤدي أوقات انتشار إدخال المسح النموذجية لوحدة PLC إلى انحراف تتبع العملية.

بصمة هيكلية عالية الكثافة للقنوات

من خلال دمج 16 قناة إدخال عالية السرعة مميزة في عرض فيزيائي واحد من Series 90-30، يوفر مهندسو النظام مساحة قيمة على إطار سكة DIN، مما يلغي الحاجة إلى تكديس بطاقات منخفضة الكثافة متعددة ويقلل من تخطيطات بناء الخزانات.

الحفاظ على دورة حياة طويلة الأمد للتراث

مع الحفاظ على التوافق الكامل مع الإصدارات السابقة عبر نظام Series 90-30 بأكمله، تعمل هذه البطاقة الأصلية كوحدة صيانة بديلة سهلة التركيب والتشغيل للوحدات المتدهورة، مما يلغي الحاجة إلى تغييرات منطقية معقدة أو إعادة برمجة نظام المنطق.

الأسئلة الفنية المتكررة

س: هل يمكن لـ IC693MDL646 استقبال نبضات عالية السرعة من مشفرات دوارة رقمية؟
ج: بينما تتميز IC693MDL646 بترشيح سريع يستجيب خلال 1 مللي ثانية مثالي للتبديل السريع القريب والتتبع المنفصل، فهي ليست وحدة عداد عالي السرعة مخصصة. لحلقات تغذية مرتدة لمشفرات رباعية الاتجاه بترددات عالية جدًا متعددة الكيلو هرتز، يجب دمج وحدة حركة مخصصة (مثل IC693APU300).

س: ماذا يحدث إذا ارتفع جهد الإدخال إلى 32 فولت تيار مستمر لفترة تشغيل طويلة؟
ج: تم تصميم الوحدة بدقة لتعمل بحد أقصى مستمر يبلغ 30 فولت تيار مستمر. المستويات المستمرة للجهد التي تتجاوز هذا الحد ستولد إجهادًا حراريًا موضعيًا زائدًا داخل شبكات المقاومات العازلة البصرية الداخلية، مما قد يقلل من عمر الوحدة التشغيلي أو يسبب فشلًا دائمًا في القنوات.

س: هل تتطلب هذه الوحدة تعديلات خاصة على سجلات البرنامج لتمكين وضع الاستجابة السريعة؟
ج: لا. خصائص الاستجابة السريعة لوحدة IC693MDL646 مبرمجة بشكل ثابت في هيكلها الداخلي. بمجرد تكوينها كوحدة إدخال قياسية ذات 16 نقطة في أداة تكوين الأجهزة الخاصة بك (مثل Proficy Machine Edition)، يصبح الترشيح المادي منخفض الكمون فعالًا على الفور.
