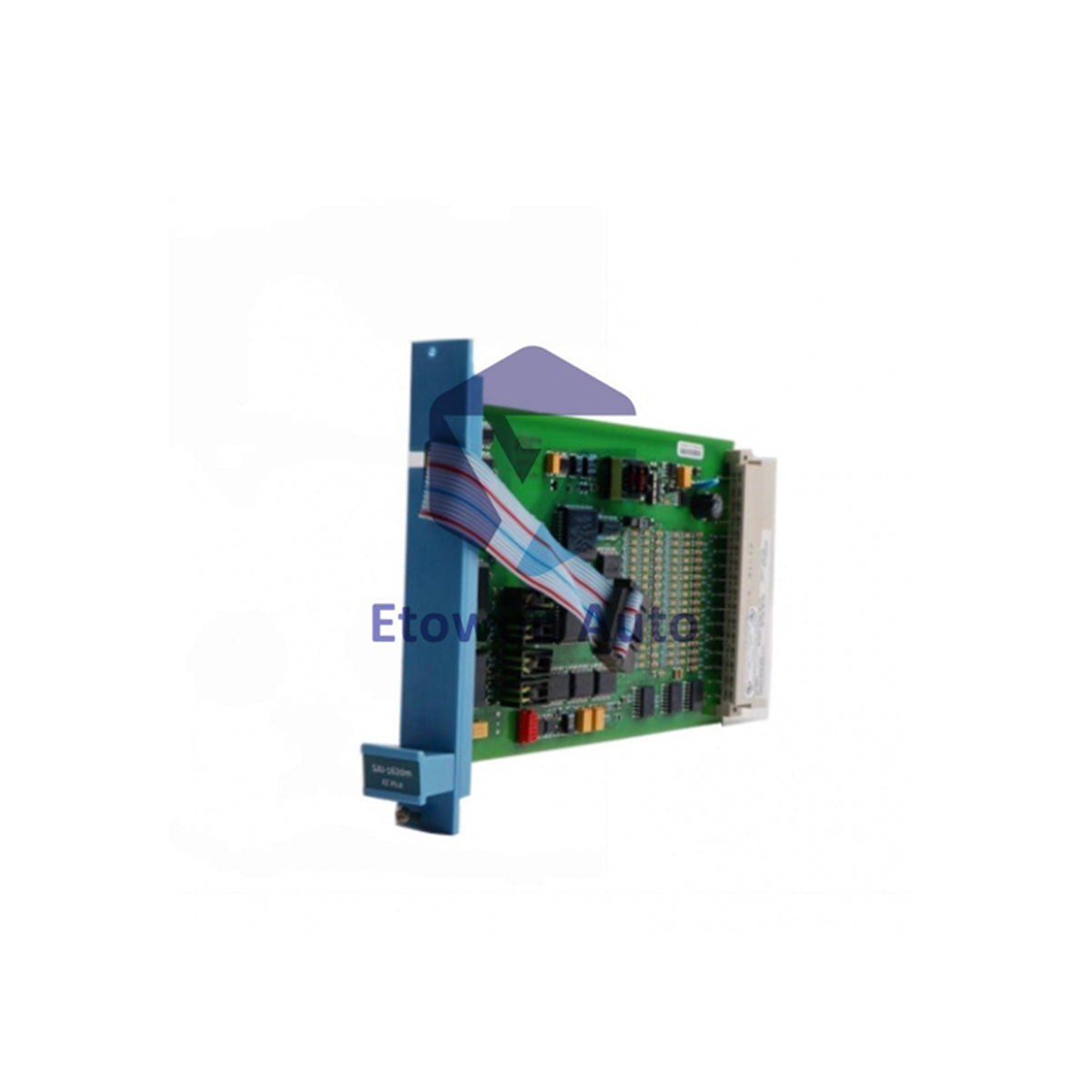

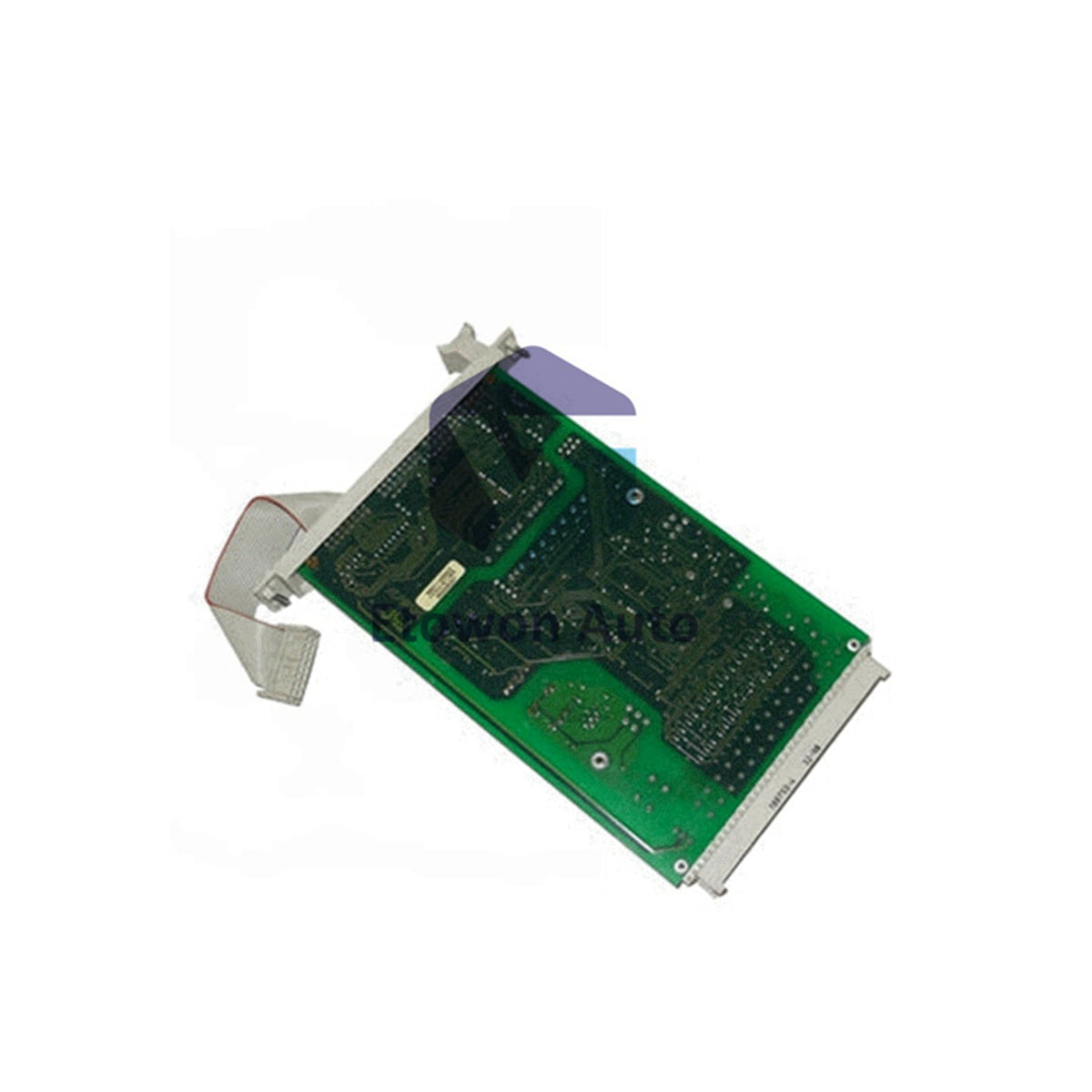

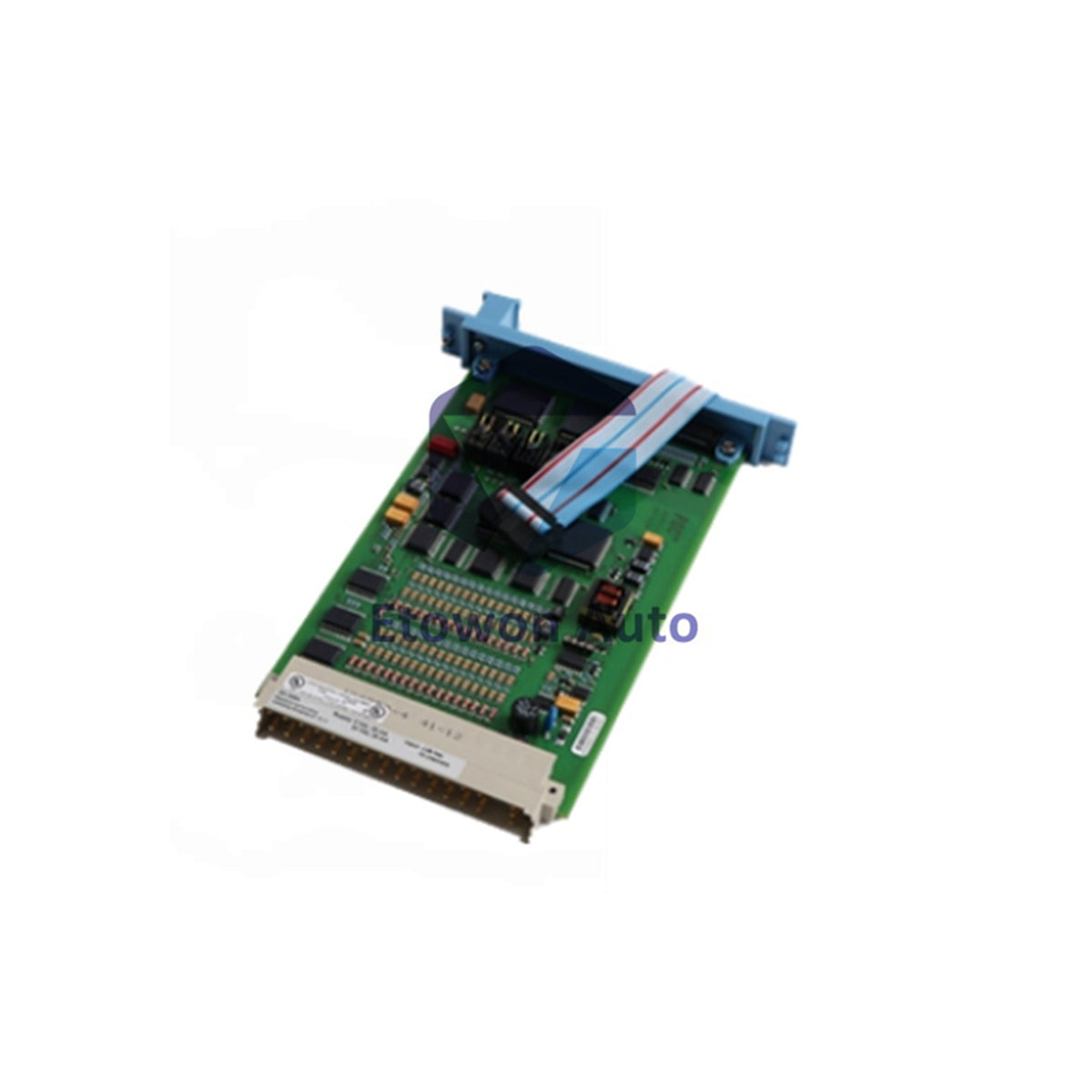

بطاقة Honeywell Safety Manager 110V DO طراز FC-SDO-04110

نظرة عامة على المنتج

تعد وحدة Honeywell FC-SDO-04110 وحدة إخراج رقمية آمنة عالية التكامل مصممة لهياكل التحكم Safety Manager وFSC. تتميز بأربع قنوات مستقلة لمصدر صلب الحالة 110 فولت DC مصممة لتشغيل حلقات أمان مقاومة أو حثية عالية الجهد تصل إلى 35 واط. تم بناؤها خصيصًا لتطبيقات الفشل الآمن الحرجة، حيث تتعامل هذه الوحدة المقاومة للدائرة القصيرة مع الأحمال الصناعية الصعبة بدقة عالية. من خلال دمج روتينات اختبار ذاتي صارمة وحماية مخصصة للأجهزة، تحافظ على رؤية مستمرة للحلقة وتحكم موثوق. تتميز كل قناة عالية الجهد بوظائف أمان مدمجة تتفاعل مباشرة مع المنطق المركزي، مما يضمن تنفيذًا دقيقًا لأوامر الإيقاف الطارئ في بيئات متطلبة مثل النفط والغاز وتوليد الطاقة.

المزايا التقنية الأساسية

وسيلة ثانوية لإزالة الطاقة (SMOD)

تتميز الوحدة ببنية أمان SMOD مستقلة. تتيح هذه الطبقة الحرجة لساعة النظام والمعالج الأساسي قطع الطاقة عن جميع قنوات الإخراج فورًا وبشكل مستقل عن حالة برنامج التطبيق، مما يضمن القدرة على الإيقاف حتى أثناء أعطال المعالج.

قمع داخلي مختبر بالكامل

تتضمن كل قناة ثنائيات قمع الارتداد مدمجة ومختبرة في المصنع. تعزل هذه المكونات الداخلية وتحيّد ارتفاعات الجهد العكسي الناتجة عن الأحمال الحثية مثل الملفوفات الثقيلة، مما يلغي الحاجة إلى مخمدات خارجية في اللوحة مع الحفاظ على الامتثال لمستوى السلامة SIL.

منطق الحالة الصلبة المقاوم للدائرة القصيرة

توفر البنية الصلبة والمتينة حماية إلكترونية من الدائرة القصيرة عبر جميع خطوط 110 فولت DC. في حالة حدوث دائرة قصيرة في الأسلاك الميدانية، تقوم الوحدة فورًا بتحديد التيار لحماية الدائرة الداخلية والقنوات المجاورة من الإجهاد الحراري.

المواصفات الفنية

التركيب والصيانة

محاذاة الهيكل والإدخال الآمن

تأكد من استقرار طاقة هيكل السلامة 3U قبل إدخال الموديل. حرك FC-SDO-04110 بالتساوي على قضبان الفتحة حتى تجلس الموصلات الخلفية الثقيلة بالكامل في اللوحة الخلفية. شد براغي اللوحة الأمامية يدويًا لتأمين مسار الأرضي ومنع الاهتزازات.

قواعد توجيه الجهد العالي في الميدان

وصل طاقة ميدانية 110 فولت تيار مستمر الخارجية إلى تجميع إنهاء السلامة المخصص. تأكد من أن عزل الأسلاك يفي بلوائح الجهد العالي الإقليمية. حافظ على سعة حمل ثابتة أقل من 1 ميكروفاراد لمنع نبضات التيار الزائد من تعطيل حلقات الحماية.

روتينات التشخيص والاختبار

ينبض الموديل قنواته باستمرار لتشغيل حلقات التشخيص الداخلية. تأكد من أن المشغلات في الميدان لا تقوم بتصفية أو الاستجابة لهذه النبضات القصيرة جدًا، للحفاظ على سلامة الحلقة دون إزعاج عمليات المصنع.

مزايا هندسية

تصميم أمان مدمج بمساحة 4 وحدات أفقية

بتصميم ضيق بمسافة 4 وحدات أفقية، يوفر هذا الموديل مخرجات رقمية عالية الجهد وآمنة من الفشل دون استهلاك مساحة كبيرة في اللوحة. يساعد هذا المهندسين على دمج المزيد من قنوات السلامة في خزائن مدمجة.

تسرب ضئيل في حالة الإيقاف

يتميز بتسرب منخفض جدًا أقل من 0.1 مللي أمبير عند إيقاف التشغيل، يمنع التصميم الصلب تدفق الفولتية المتبقية الخطرة إلى الأسفل، مما يزيل خطر تعليق المشغلات غير المتوقع.

توافق حقيقي مع نظام SIL3 البيئي

مصمم حصريًا لإغلاق الطوارئ (ESD) وشبكات الحريق والغاز (F&G)، يندمج هذا الموديل بسلاسة في حلقات السلامة Safety Manager. يقلل من أوقات التكوين ويبسط التحقق من الامتثال.

الأسئلة الفنية المتكررة

Q1: ما الذي يميز متغيرات الموديل FC-SDO-04110 عن FS-SDO-04110؟

A1: يتميز متغير FC-SDO-04110 بطبقة طلاء صناعية واقية لحماية المنطق من الغبار والرطوبة العالية والمواد الكيميائية الجوية. يستخدم FS-SDO-04110 لوحة دوائر غير مطلية مُحسّنة للبيئات النظيفة وغرف التنظيف.

Q2: كيف يحمي وظيفة SMOD المصنع إذا توقف منطق التطبيق عن العمل؟

A2: يتجاوز SMOD نتائج التطبيق القياسية تمامًا. إذا تجمد البرنامج الثابت أو توقف التنفيذ، يفتح نظام المراقبة المستقل خطوط الخرج مباشرة عبر منطق الأجهزة المخصص، مما يفرض حالة آمنة.

Q3: هل يمكن لهذه الخطوط ذات خرج 110 فولت تيار مستمر تشغيل الملفّات اللولبية منخفضة الجهد مباشرة؟

A3: لا. يعمل هذا الموديل فقط على منطق الجهد العالي 110 فولت تيار مستمر. توصيل أجهزة ميدانية منخفضة الجهد سيسبب تلفًا كهربائيًا. تأكد من أن معدات الميدان تتوافق مع عتبات التشغيل 110 فولت تيار مستمر.
