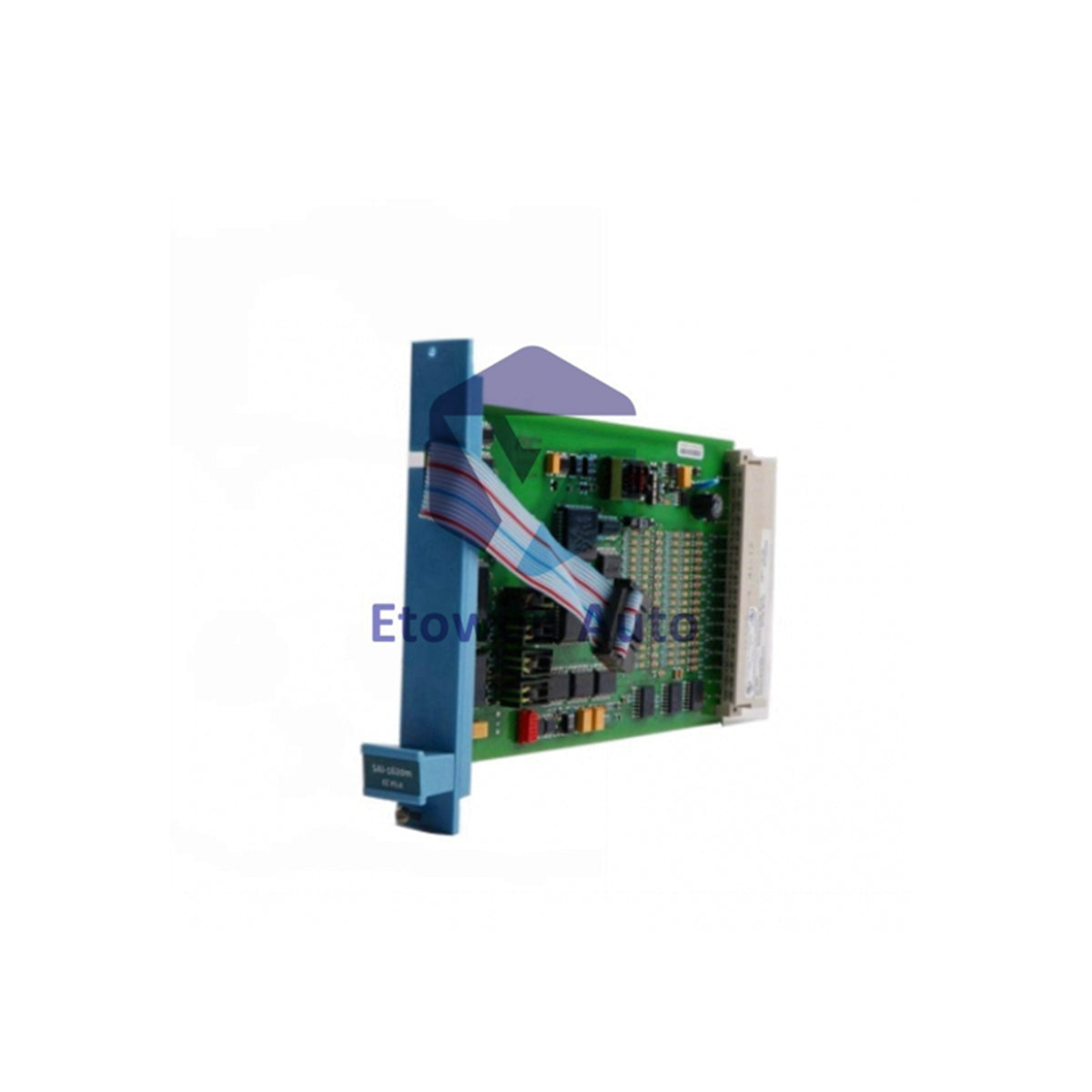

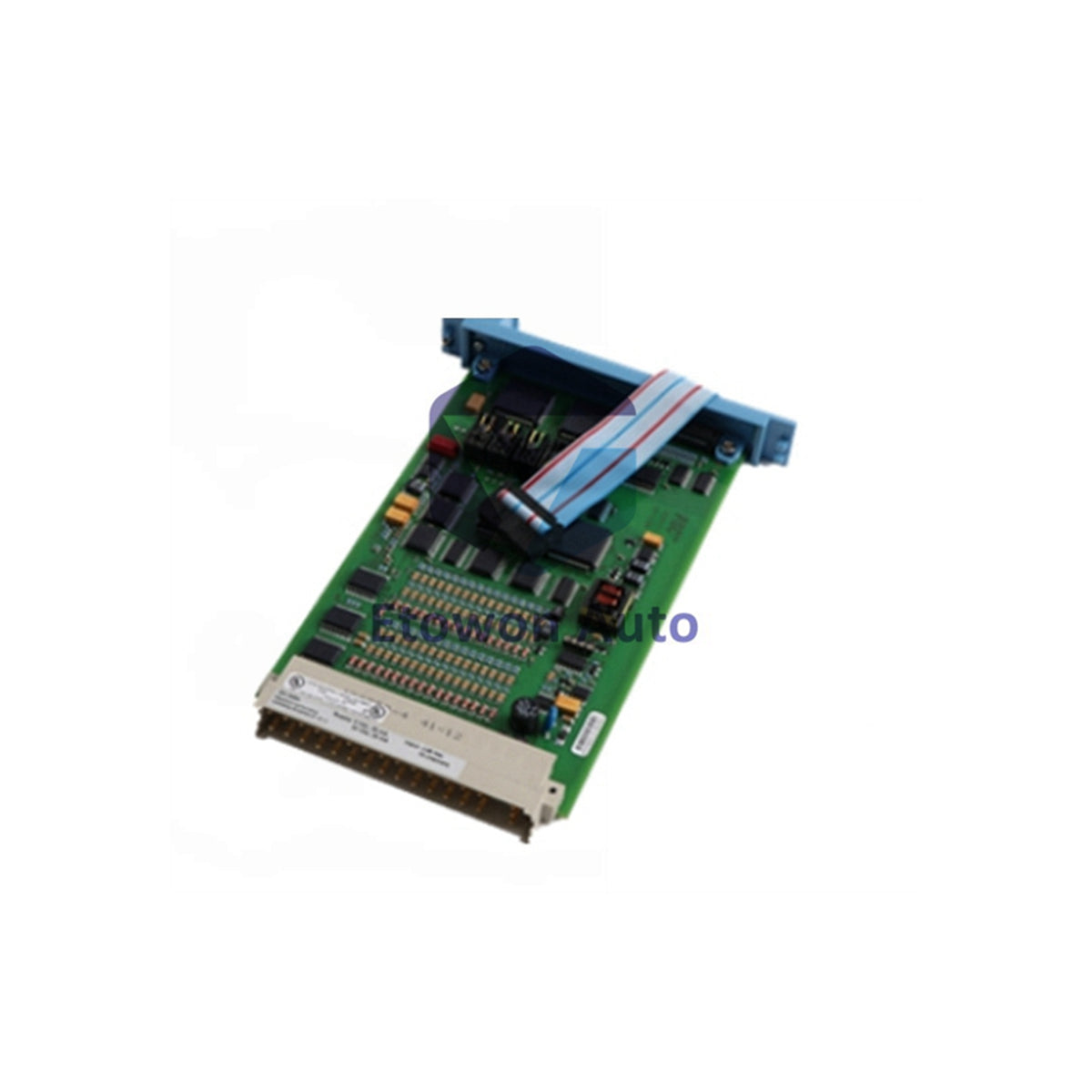

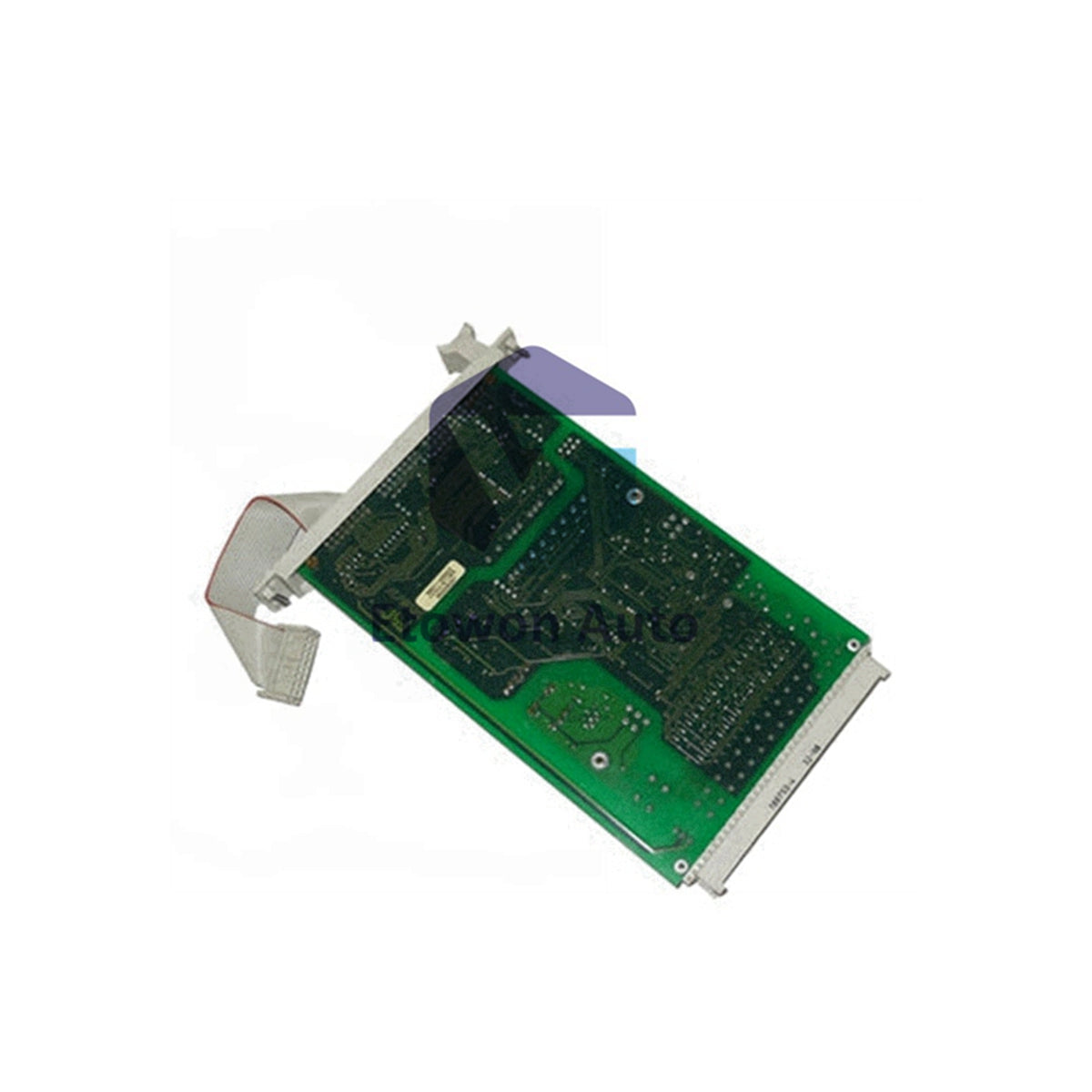

لوحة مخرجات مدير السلامة هانيويل FC-RO-1024

نظرة عامة على المنتج

تعد وحدة الإخراج المرحلي عالية الكثافة Honeywell FC-RO-1024 مصممة لهياكل تحكم Honeywell Safety Manager وFSC. تتميز بعشرة قنوات جهات اتصال مرحلية مستقلة بدون جهد مصممة لتشغيل الأحمال الميدانية غير الحرجة للسلامة حتى 70 W. تقوم هذه الوحدة المتعددة الاستخدامات بالتبديل بشكل موثوق بين المعدات المقاومة والحثية في البيئات الصناعية. من خلال تفريغ مهام الإشارة المساعدة والتبديل غير الخطرة بأمان من الحلقات الأساسية للسلامة، تساعد في تحسين موارد النظام دون فقدان الرقابة المركزية. لضمان التنبؤ الكامل بالأمان، يتم توصيل جميع المخرجات العشرة بأسلاك مباشرة إلى مراقب النظام المركزي، مما يضمن إيقاف التشغيل الفوري والحتمي أثناء أي إيقاف تلقائي للمعالج.

المزايا التقنية الأساسية

جهات اتصال بدون جهد

توفر الوحدة عشرة جهات اتصال مرحلية جافة معزولة تمامًا. تتيح هذه البنية بدون جهد للمهندسين أقصى مرونة في توصيل الأسلاك الميدانية، مما يسمح للنظام بالتبديل بين مصادر الجهد الخارجية المستقلة دون خطر التداخل الكهربائي بين القنوات.

مادة جهات الاتصال المميزة

كل مرحل داخلي مصمم بطلاء ذهبي عالي الجودة فوق جهات اتصال من سبيكة الفضة. يوفر هذا الطلاء المعدني المتقدم أداءً ممتازًا بمقاومة منخفضة ويقاوم الأكسدة، مما يضمن سلامة الإشارة على المدى الطويل حتى في تطبيقات التبديل ذات التيار المنخفض.

حماية مراقبة الأعطال الآمنة

جميع قنوات المرحل مرتبطة مباشرة بدائرة مراقبة الأجهزة الأساسية. إذا اكتشف نظام التحكم توقف المعالج، أو فشل التشخيص، أو انقطاع الطاقة، فإن دائرة المراقبة تجبر تلقائيًا جميع المرحلات العشرة على الفتح فورًا للحفاظ على أمان نظامك.

المواصفات الفنية

التركيب والصيانة

موضع الفتحة والمحاذاة الميكانيكية

قم بإدخال FC-RO-1024 بسلاسة في الفتحة المخصصة له على طول أدلة البطاقة داخل هيكل Safety Manager قياسي بحجم 3U. ادفع بقوة لتثبيت موصلات الخلفية الثقيلة مع اللوحة الخلفية، ثم قم بقفل براغي التثبيت الأمامية لتأمين التأريض.

متطلبات الكبح الخارجي

عند التحكم في معدات حثية مثل الصمامات الكهرومغناطيسية، الترحيلات الثقيلة، أو لفائف القواطع، يجب تركيب دايود كبح خارجي عبر الحمل. يمتص هذا المكون الخارجي نبضات الجهد، مما يحمي جهات التلامس الداخلية من التآكل المبكر.

صيانة دورة حياة جهات التلامس

تابع العمليات لتعظيم عمر الترحيلات الفيزيائي. تحت حدود مقاومة نموذجية، تحقق جهات التلامس حوالي 1,000,000 دورة، وتنخفض إلى 100,000 دورة لتكوينات التيار المتردد الحثي الثقيلة. خطط لفحوصات دورية حول هذه الدورات.

مزايا هندسية

تصميم عالي الكثافة بمساحة 4 HP

يحتل فقط 4 وحدات عرض أفقية (4 HP) من مساحة الرف، ويوفر عشرة مسارات ترحيل مستقلة في تصميم نحيف للغاية. يساعد مهندسي النظام على تحسين استخدام المساحة داخل خزائن التجميع عالية الكثافة.

تبديل منخفض الجهد قوي

يعمل بأمان حتى 30 فولت تيار متردد أو 36 فولت تيار مستمر، الموديل مُحسّن لدارات التحكم منخفضة الجهد الآمنة. يوفر عزل تبديل موثوق مع الالتزام الصارم بحدود الجهد المنخفض الآمن.

تكامل سلس مع Safety Manager

الموديل مدمج بالكامل في مجموعة أجهزة Safety Manager من Honeywell. يشارك تشخيصات الطاقة النظامية القياسية، وتخطيطات التوصيل، وقواعد التكوين، مما يقلل من عبء الهندسة ودورات اختبار المكونات.

الأسئلة الفنية المتكررة

Q1: ما الفرق الميكانيكي بين موديلات FC-RO-1024 و FS-RO-1024؟

A1: نسخة FC-RO-1024 تأتي مع طلاء صناعي واقٍ على لوحات الدوائر المطبوعة لحمايتها من الغبار والرطوبة والتآكل الجوي. أما موديل FS-RO-1024 فيتميز بلوحة غير مطلية مصممة لغرف التحكم النظيفة.

Q2: لماذا يجب علي تركيب دايود كبح خارجي لأحمال الحقل الحثية؟

A2: الأحمال الحثية تطلق نبضات جهد عالية عند إيقاف تشغيلها. نظرًا لأن هذا الموديل لا يحتوي على كبح مدمج، يلزم وجود دايود خارجي أو جهاز تخميد لتثبيت الجهد ومنع الشرر الذي قد يتلف جهات التلامس المطلية بالذهب.

Q3: هل يمكن دمج هذا الموديل "غير الآمن" في حاوية نظام السلامة SIL؟

A3: نعم، هو معتمد بالكامل للتركيب داخل رفوف الأمان. "غير آمن" يعني ببساطة أن هذه قنوات الترحيل مخصصة للإشارات المساعدة أو نسخ البيانات بدلاً من تنفيذ عمليات إيقاف الطوارئ عالية الموثوقية.
