FC-IO-0002

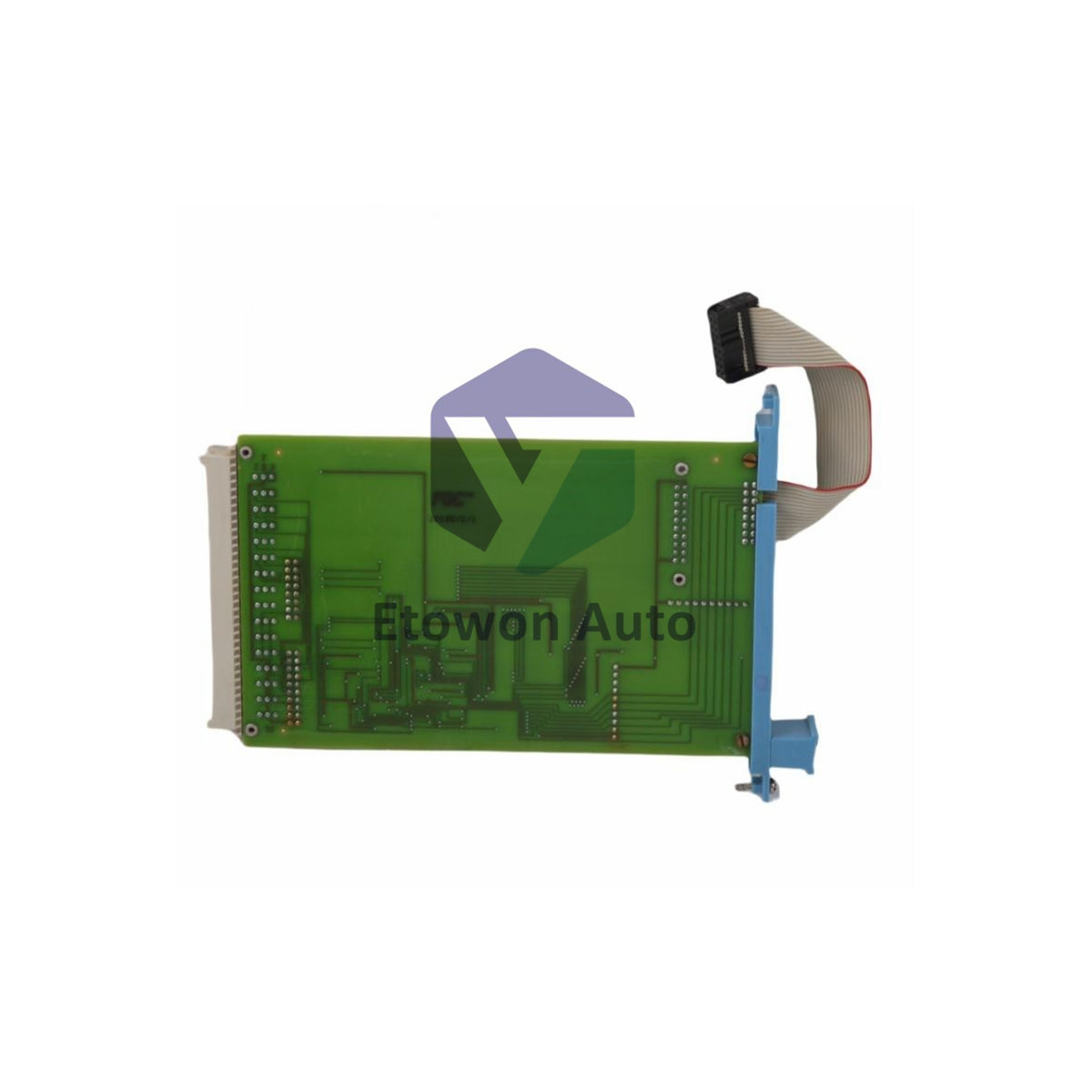

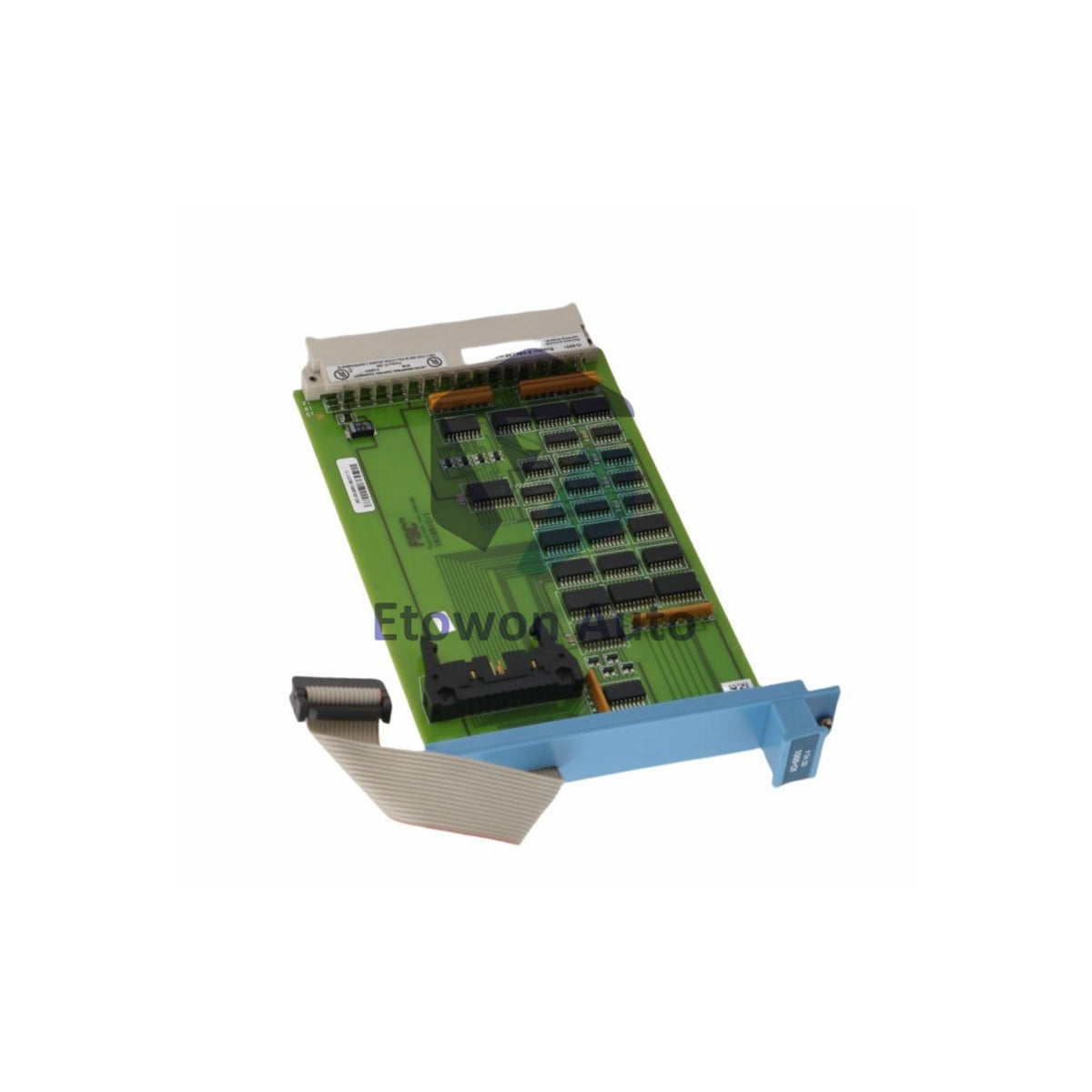

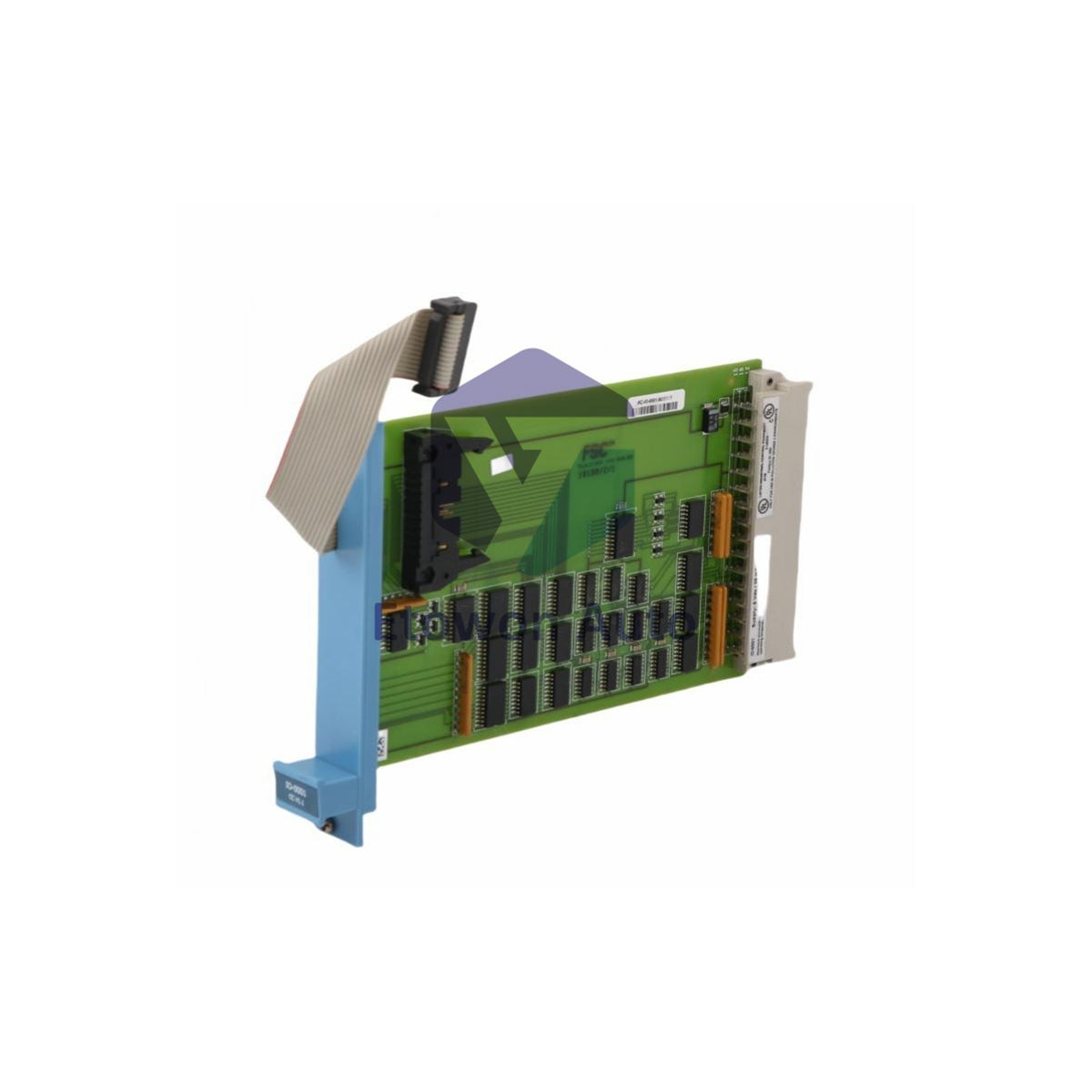

وحدة الإدخال/الإخراج المزدوجة المتكررة من هانيويل FC-IO-0002

تبقى فقط 8 وحدة

  • Manufacturer: Honeywell

  • Product No.: FC-IO-0002

  • Product Type: وحدة الإخراج الرقمية

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 500g

  • Shipping port: Xiamen

  • Warranty: 12 months

سياسة الإرجاع خلال 30 يومًا · ضمان لمدة 12 شهرًا
  • توصيل سريع
  • دعم على مدار الساعة
  • ضمان الجودة

Description

نظرة عامة على المنتج

تعد وحدة التوسيع FC-IO-0002 من Honeywell وحدة إدخال/إخراج عالية الموثوقية مصممة حصريًا لهندسة مدير السلامة A.R.T. (التقنية المتقدمة المقاومة). مصممة للجلوس في المواقع المخصصة 20 و21 داخل هيكل الإدخال/الإخراج، تعمل هذه الوحدة الأساسية كعمود فقري رئيسي للاتصال والطاقة بين المعالجات المركزية للتحكم وفتحات الإدخال/الإخراج الفردية. من خلال تنفيذ توجيه الاتصالات عالي السرعة، وإدارة توزيع جهاز المراقبة المحلي للسلامة، وموازنة خطوط المنطق الداخلية 5 فولت، تضمن FC-IO-0002 تنظيمًا حتميًا مثاليًا للنظام. توفر فصلًا كهربائيًا نظيفًا واستمرارية إشارة سلسة، مما يسمح لأنظمة السلامة بالعمل بسلاسة والحفاظ على أقصى وقت تشغيل عبر المصانع الصناعية الحيوية.



المزايا التقنية الأساسية

عزل انتقائي لجهاز المراقبة

توجه الوحدة إشارات جهاز المراقبة المركزي مباشرة إلى فتحات الإدخال/الإخراج الفردية. إذا تم الإبلاغ عن خطأ في قناة إخراج واحدة، يقطع النظام خط جهاز المراقبة لتلك البطاقة المحددة، معزولًا العطل فورًا دون تعطيل القنوات التشغيلية السليمة.

توجيه الطاقة عبر ديود OR

تتميز بوصولي طاقة 5 فولت تيار مستمر موجهين عبر تكوين داخلي ديود OR، تستقبل الوحدة مسارات الإمداد من مصادر مختلفة بسلاسة. هذا يمنع الانقطاعات الكاملة للمنطق ويحمي عمليات اللوحة الخلفية الداخلية من تقلبات إمداد الطاقة الطفيفة.

تولي التكرار ذو الناقل المزدوج في A.R.T.

يعمل كل هيكل A.R.T. على وحدتي توسيع في نفس الوقت. في الظروف العادية، تدير البطاقة في الفتحة 20 ناقل الإدخال/الإخراج 1. إذا فشلت، تستلم الوحدة المرافقة في الفتحة 21 فورًا التحكم في ناقل الإدخال/الإخراج 1 وناقل الإدخال/الإخراج 2 للحفاظ على تدفق البيانات دون انقطاع.



المواصفات الفنية

المعلمة تفاصيل المواصفات
نوع الوحدة وحدة توسيع الإدخال/الإخراج (مدير السلامة A.R.T.)
معرف الطراز FC-IO-0002
تخصيص جهاز المراقبة مدخلان (10 مللي أمبير كحد أقصى) / 18 مخرج مستقل (25 مللي أمبير كحد أقصى)
مدخل إمداد المنطق 5 فولت تيار مستمر، 100 مللي أمبير (مدخلان مزدوجان، ديود OR)
مخارج الطاقة مجموعتان للتوزيع، تيار > 1.25 أمبير لكل مجموعة
هبوط على اللوحة هبوط الجهد: 0.2V < V < 0.8V
مراقبة الحالة مؤشر LED لحالة ثلاثية الحالة (إيقاف، أخضر، أحمر)
الأبعاد عرض 4 TE، ارتفاع 3 HE (بصمة هيكل 4 HP × 3U)
الشهادات CE، TUV، UL، CSA



التركيب والصيانة

قيود الفتحات والتركيب الميكانيكي

يجب تركيب FC-IO-0002 فقط في المواضع المخصصة 20 و21 داخل رف الإدخال/الإخراج الخاص بـ Safety Manager. أدخل البطاقة مباشرة إلى الخلف حتى تتصل دبابيسها بإحكام مع موصلات اللوحة الخلفية، ثم شد البراغي العلوية والسفلية لضمان توصيلات الأرضي.

تخطيط توزيع مجموعة 5 فولت

كن على دراية بترتيب الهيكل أثناء التكوين. في التكوينات غير المكررة، تزود المجموعة 1 الفتحات 1–9 والمجموعة 2 تغطي 10–18. بالنسبة للرفوف المكررة، تتناوب المجموعة 1 عبر الفتحات الفردية (1، 3، 5...) والمجموعة 2 تتعامل مع الفتحات الزوجية (2، 4، 6...).

تفسير مؤشر LED الحالة

راقب مؤشر LED في اللوحة الأمامية للتشخيص السريع. ضوء مظلم يعني فقدان الطاقة الكلي، ضوء أخضر ثابت يشير إلى اتصال نشط عبر ناقل الإدخال/الإخراج، وضوء أحمر يدل على أعطال الأجهزة أو عدم وجود تزامن مراقبة صالح.



مزايا هندسية

توازن طاقة 3U محسّن

تقسيم طاقة 5 فولت الداخلية إلى مجموعتين منفصلتين توفر كل منهما أكثر من 1.25 أمبير يساعد على منع فشل الرف الكامل بسبب دوائر قصر التيار في نقطة واحدة، مع عزل الأعطال الكهربائية إلى جانب واحد من التخطيط.

عزل الأخطاء مدفوع بالأجهزة

مزودة بـ 18 مخرج مراقبة الأجهزة، تتيح البطاقة لبرنامج السلامة المركزي قطع الوحدات المعطلة فورًا، مما يقلل من اضطرابات المصنع عبر إبقاء العمليات الأخرى متصلة بالإنترنت.

تكامل سلس مع Safety Manager

مصممة خصيصًا لمنصة Safety Manager A.R.T.، هذه الوحدة لا تحتاج إلى ضبط يدوي للمعلمات. تقوم بالتكوين تلقائيًا عند التشغيل، مما يساعد على تسريع أوقات التشغيل وتبسيط حلقات الصيانة.



الأسئلة الفنية المتكررة

س: ماذا يحدث إذا واجهت وحدة ممدد الإدخال/الإخراج في الموضع 20 عطلًا داخليًا؟

ج: إذا فشلت الوحدة في الفتحة 20، تستلم الوحدة الثانوية في الفتحة 21 فورًا التحكم في ناقل الإدخال/الإخراج 1، مما يشغل كلا الناقلين النشطين للحفاظ على اتصالات المصنع دون انقطاعات.

س: لماذا يظهر خرج الطاقة 5 فولت انخفاضًا بسيطًا في الجهد على هذه الوحدة؟

ج: انخفاض الجهد (بين 0.2 فولت و0.8 فولت) هو نتيجة طبيعية لدائرة الحماية الداخلية ذات الصمام الثنائي OR. تعزل هذه الدائرة دوائر الطاقة وتمنع التيارات العكسية من إتلاف الأجهزة التحكمية العليا.

س: هل يمكن وضع FC-IO-0002 في فتحات الإدخال/الإخراج القياسية (من 1 إلى 18)؟

ج: لا. بطاقة FC-IO-0002 هي بطاقة ممدد واجهة مصممة خصيصًا لخطوط التتبع في الفتحات 20 و21. محاولة إدخال البطاقة في مواقع الإدخال/الإخراج القياسية قد تسبب تلفًا في الأسلاك أو اللوحة الخلفية.
