سلسلة دلتا VFD-E وحدة تحكم محرك تيار متردد 1 حصان VFD007E43A

نظرة عامة على المنتج

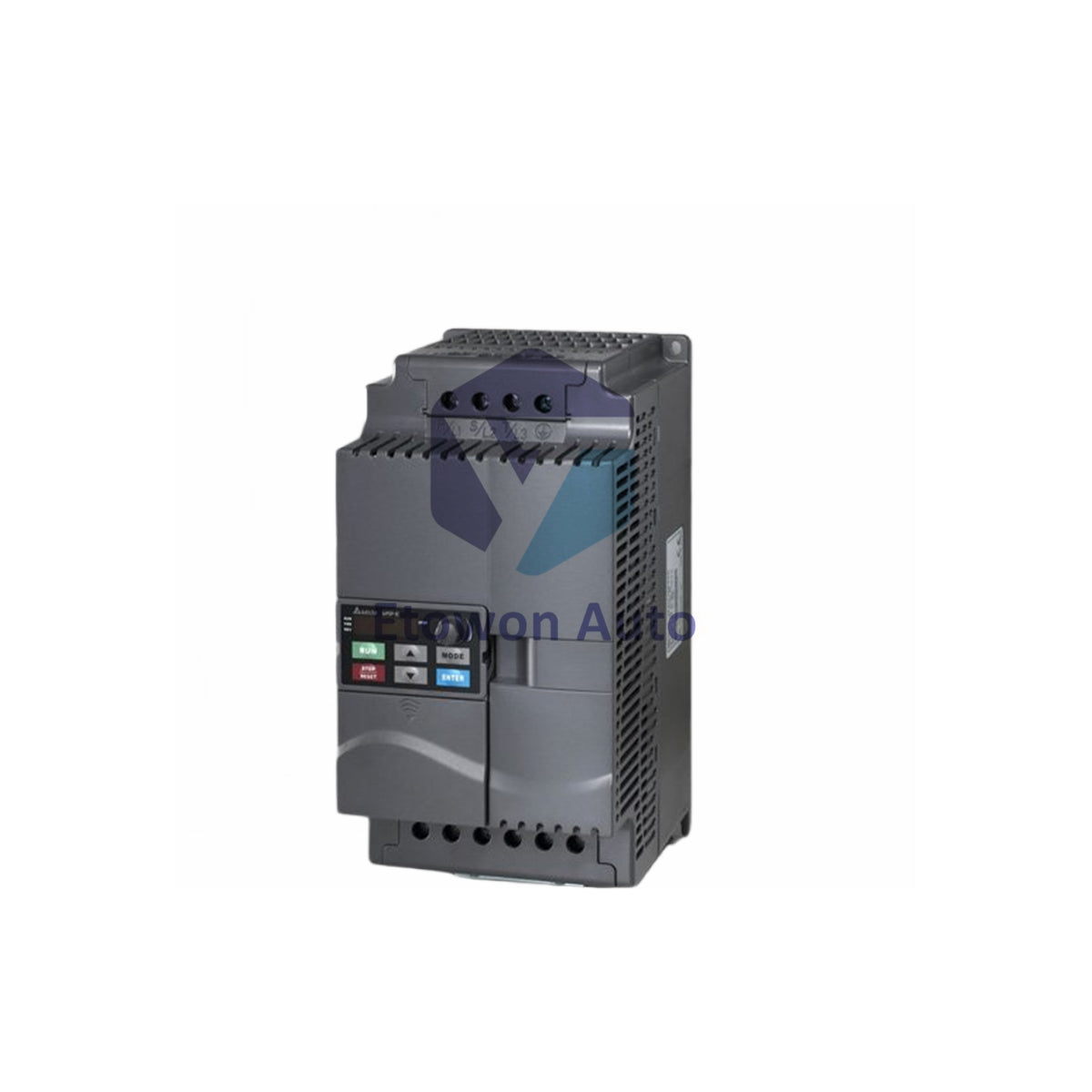

يُعد VFD007E43A محرك تردد متغير عالي الأداء ومضغوط من سلسلة VFD-E الرائدة من دلتا. مصمم لتطبيقات بقوة 1 حصان (0.75 كيلوواط) مع مدخل ثلاثي الطور بجهد 460 فولت، يمثل هذا المحرك AC ذو التردد القابل للتعديل فلسفة تصميم معيارية تتفوق في تطبيقات التحكم في المحركات ذات القدرة الصغيرة إلى المتوسطة. يزن حوالي 1.2 كجم (2.65 رطل)، وتصميمه الخفيف والمُوفّر للمساحة يسمح بالتركيب جنبًا إلى جنب، مما يجعله خيارًا ممتازًا لأنظمة النقل، وآلات النسيج، وخطوط التعبئة، ومجموعات التحكم في المضخات/المراوح.

المزايا التقنية الأساسية

• التحكم المتجهي بدون مستشعر: ينفذ التحكم المتجهي للمحرك بنظام الحلقة المفتوحة لتوفير تنظيم دقيق للسرعة وعزم دوران فائق عند السرعات المنخفضة دون الحاجة إلى تغذية راجعة من المشفر.
• الفرملة الديناميكية المدمجة: يحتوي على ترانزستور فرملة ديناميكية مدمج، مما يسمح بالاتصال المباشر بمقاومات الفرملة للتطبيقات التي تتطلب تباطؤًا سريعًا.
• توسعة الأجهزة المعيارية: يدعم بطاقات التوسعة الاختيارية القابلة للتوصيل والتشغيل لشبكات الاتصال الميدانية وتكوينات الإدخال/الإخراج المرنة لتلبية متطلبات الأتمتة المتطورة.

المواصفات الفنية

التركيب والصيانة

• ملاحظة واجهة التحكم: لا يأتي المحرك القياسي مزودًا بضوابط مشغل مدمجة. يجب على مصممي النظام شراء لوحة المفاتيح الرقمية أو واجهة الاتصال بشكل منفصل.
• الغلاف والتباعد: قم بتركيب هيكل حجم الإطار A عموديًا داخل غلاف صناعي بدرجة حماية IP20 أو أعلى. احتفظ بمسافات كافية من الأعلى والأسفل والجوانب لتحسين التهوية الطبيعية وتدفق هواء المروحة.
• تحديد حجم مقاوم الفرملة: لدورات التوقف الثقيلة، قم بإقران الترانزستور المدمج مع مقاوم طاقة خارجي محدد بشكل صحيح لتبديد الطاقة المتجددة بأمان.

مزايا هندسية

• القدرة على التردد العالي: يصل إلى حدود تشغيلية تصل إلى 600 هرتز، مما يجعله فعالًا للغاية للمغازل عالية السرعة والآلات القاطعة المتخصصة.
• طرق فرملة مزدوجة: يجمع بين فرملة حقن التيار المستمر للحفاظ على السرعة المنخفضة والفرملة الديناميكية للتوقف السريع، مما يزيد من مرونة التشغيل.
• بصمة تحكم مدمجة: الأبعاد الصغيرة والوزن الصافي المنخفض يقللان من مساحة سطح اللوحة والإجهاد الهيكلي مع توفير ملفات عزم دوران قوية للمحركات الصناعية.

الأسئلة الفنية المتكررة

س1: هل يدعم VFD007E43A تغذية راجعة مغلقة الحلقة من المشفر؟
ج1: لا. تم تصميم هذا المحرك للتحكم في المحرك بنظام الحلقة المفتوحة فقط، مع الاستفادة من خوارزميات متجهة بدون مستشعر متقدمة لتحقيق عزم دوران عالي دون تكلفة أو تعقيد المشفرات الفيزيائية.

س2: هل يمكنني تشغيل هذا المحرك ثلاثي الطور على مصدر طاقة أحادي الطور؟
ج2: لا. تم تصميم هذا الموديل خصيصًا لإمداد متوازن ثلاثي الطور ضمن نطاق 380 فولت إلى 480 فولت. التشغيل على طور واحد سيؤدي إلى أخطاء فقدان الطور ويعرض الأجهزة الداخلية للخطر.

س3: كيف أغير المعلمات إذا كانت لوحة المفاتيح تباع بشكل منفصل؟
ج3: يمكن برمجة المعلمات عن طريق توصيل لوحة مفاتيح خارجية اختيارية (مثل KPE-LE02)، أو عبر شبكات الاتصال التسلسلية باستخدام حزم برامج التكوين القياسية من دلتا.
