21000-28-05-00-105-04-02

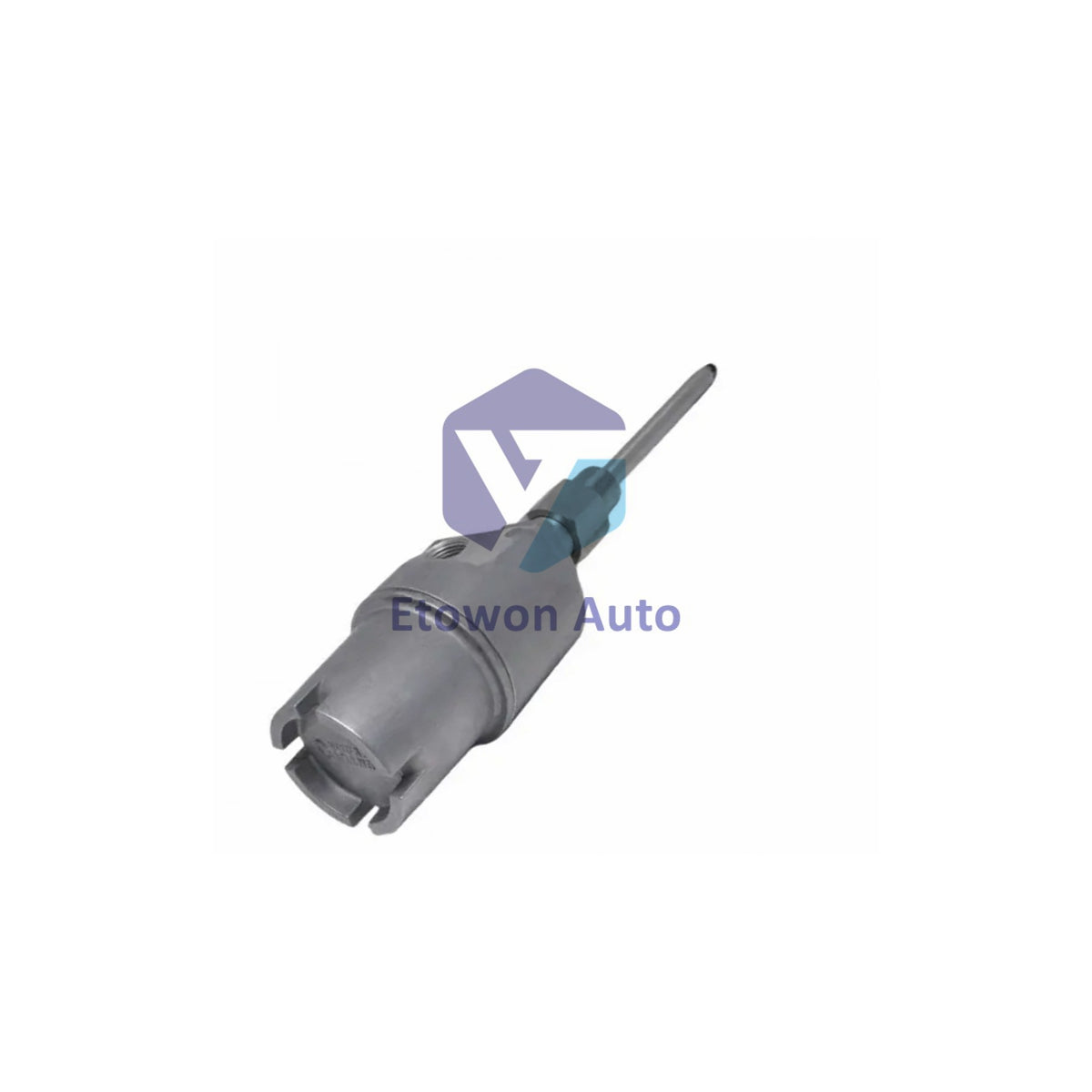

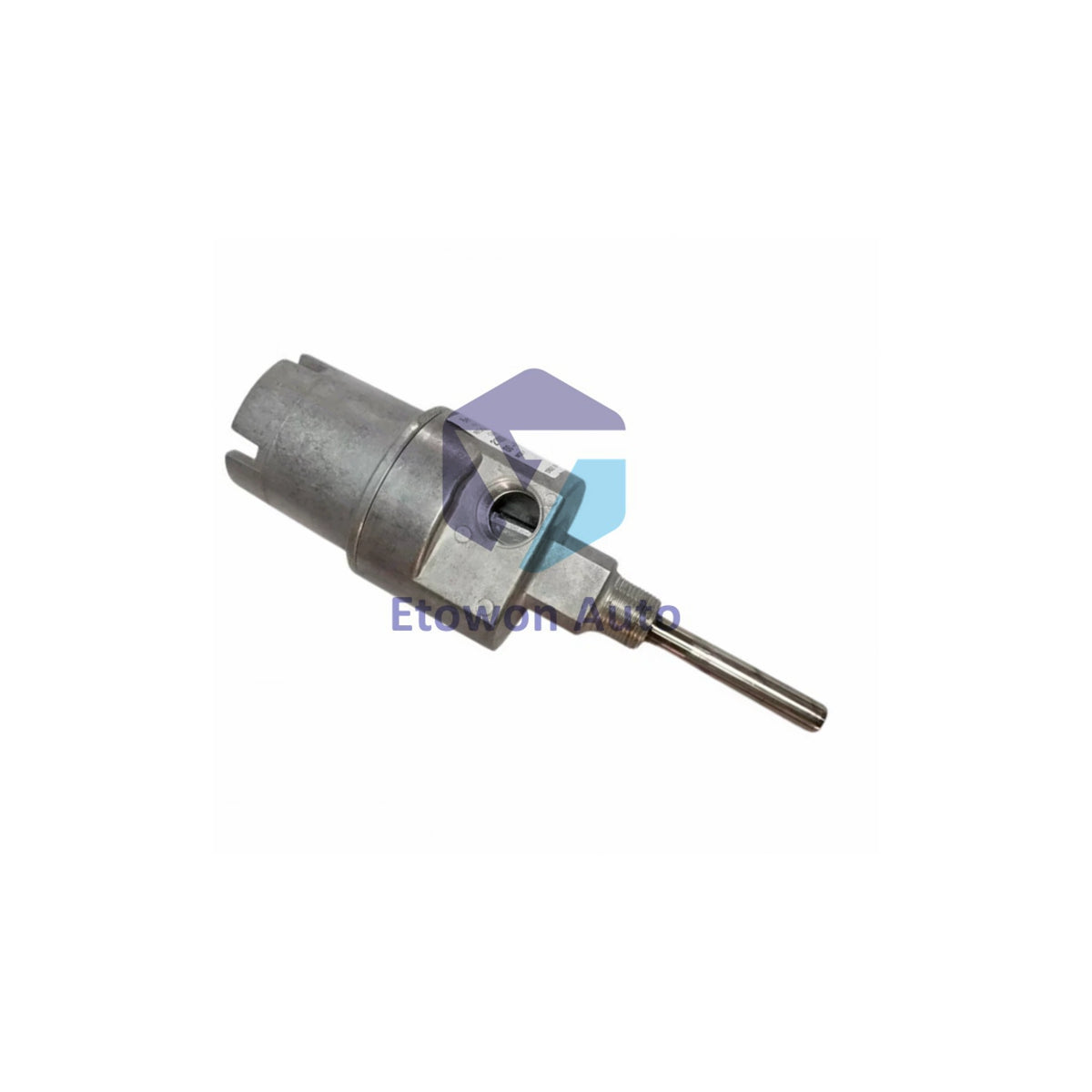

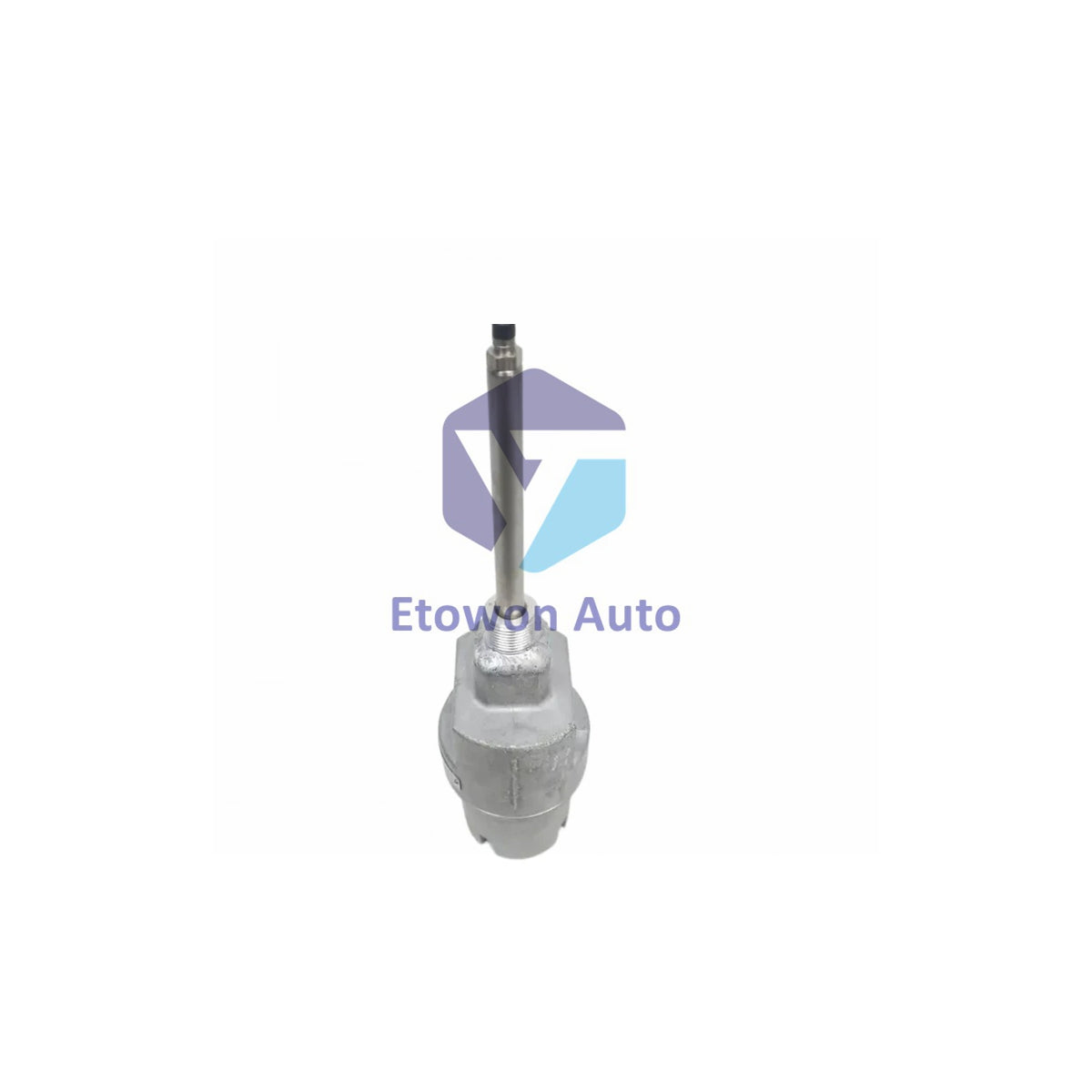

تجميع هيكل بنتلي نيفادا 21000-28-05-00-105-04-02

متوفر في المخزون (22 وحدة)، جاهز للشحن

  • Manufacturer: Bently Nevada

  • Product No.: 21000-28-05-00-105-04-02

  • Product Type: تجميع السكن

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 1100g

  • Shipping port: Xiamen

  • Warranty: 12 months

سياسة الإرجاع خلال 30 يومًا · ضمان لمدة 12 شهرًا
  • توصيل سريع
  • دعم على مدار الساعة
  • ضمان الجودة

Description

تجميع غلاف مسبار التقارب Bently Nevada 21000-28-05-00-105-04-02

يعمل التجميع كغلاف حماية بيئي قوي ومتين مصمم لاستيعاب وحماية مسبار تقارب عكسي في ظروف العمليات الصناعية القاسية. من خلال استخدام تصميم مقاوم للانفجار ومتقن، يتيح هذا الوحدة الميكانيكية قياسات دقيقة لاهتزاز العمود والموقع المحوري على التوربينات والضواغط والآلات الدوارة الكبيرة مع إحكام وصلات الكهرباء الداخلية لمنع تسرب الرطوبة والغازات الخطرة.

المواصفات الفنية

الشركة المصنعة بنتلي نيفادا
رقم الجزء الكامل 21000-28-05-00-105-04-02
نموذج المنتج تجميع غلاف مسبار التقارب 21000
خيار المسبار المدمج مسبار عكسي 3300 XL 8 مم (معتمد لمنطقة خطرة من CSA)
طول كابل المسبار طول كابل المسبار 20 بوصة / 0.5 متر
خيار محول التثبيت 00 (لم يتم تحديد كتلة محول التثبيت)
عمق اختراق المسبار طول غلاف اختراق 10.5 بوصة (266.7 مم)
خيار حزمة التركيبات الخيار 04 (يشمل معدات تكوين قابس 3/4-14 NPT)
خيط توصيل التثبيت 02 (خيوط واجهة متينة للتثبيت المباشر 3/4-14 NPT)
تركيب المواد الهيكلية الجسم الرئيسي من الألمنيوم مع غلاف من الفولاذ المقاوم للصدأ من الدرجة 304
البيئة والمعايير -50°C إلى +80°C الحد الفاصل | متوافق تمامًا مع معايير API 670
الوزن الأساسي للأجهزة 1.1 كجم (2.4 رطل) الوزن الأساسي النموذجي (باستثناء تركيبات القنوات المحيطة)

دليل التثبيت السريع

  • قم بتركيب كتلة الغلاف الرئيسية المصنوعة من الألمنيوم مباشرة في هيكل إطار الماكينة باستخدام خيوط التوصيل المخصصة 3/4-14 NPT (يتم تجاوز محول التثبيت في هذا الإعداد).
  • تحقق من أن غلاف مسبار الفولاذ المقاوم للصدأ الداخلي 304 يمتد بدقة 10.5 بوصة داخل منفذ الغلاف لضمان المحاذاة الهندسية الصحيحة فوق هدف العمود الدوار.
  • قم بلف مسبار 3300 XL 8 مم العكسي التركيب بعناية عبر أنبوب التمديد، مع توجيه سلكه المحوري المتأخر بطول 0.5 متر بسلاسة إلى منطقة تقاطع القبة.
  • قم بتطبيق مركب ختم الخيط المرفق على الواجهات الخارجية، وتحقق من أن مجموعة حلقة O ثلاثية الطبقات مثبتة بشكل صحيح، وقم بلف غطاء القبة الخارجي بإحكام في مكانه.

الأسئلة الفنية المتكررة

س1: ما هي المكونات الهيكلية المدمجة داخل تجميع سلسلة 21000 لحماية معدات الحقل؟
ج1: يتكون الإعداد الكامل الذي يزن 1.1 كجم من غطاء قبة متخصص يلف داخل غلاف الجسم الألمنيومي، ومنافذ مدمجة لشبكات الأسلاك، وغطاء تتبع مسبار مطول بطول 10.5 بوصة، وتركيب حلقة O ثلاثية الطبقات، ومسبار محول تقارب عكسي التركيب، وأختام خيط نشطة. يحافظ هذا التصميم على سلامة الغلاف الجوي حول نواة المستشعر تحت ضغوط قصوى.

س2: لماذا يُفضل تكوين التثبيت المباشر على خيارات محول التثبيت؟
ج2: يتميز هذا الطراز المحدد بخيارات التثبيت 00 و02، والتي تسمح للتجميع بالاقفال بإحكام على لوحة وجه الآلة عبر وصلات 3/4-14 NPT. يقلل التثبيت المباشر من الملف الخارجي للكتلة، ويخفض متجهات اهتزاز الرافعة عبر الجسم الذي يزن 1.1 كجم، ويوفر تتبعًا مستقرًا عبر امتدادات داخلية عميقة بطول 10.5 بوصة.

س3: ما هي معايير المناطق الخطرة والصناعية التي تنطبق على تكوين هذا الغلاف؟
س3: يتميز التجميع بعلامات شهادة عالمية، بما في ذلك الامتثال لمعايير RoHS 2011/65/EU، وتصنيفات CSA الفئة I/II/III للأجواء المتفجرة، وما يعادلها من ATEX. بالإضافة إلى ذلك، يتوافق التخطيط الهندسي مع معايير API 670 الصارمة لأنظمة حماية الآلات.
