كابل معتمد للمناطق الخطرة بنتلي نيفادا 330130-040-13-05

نظرة عامة على المنتج

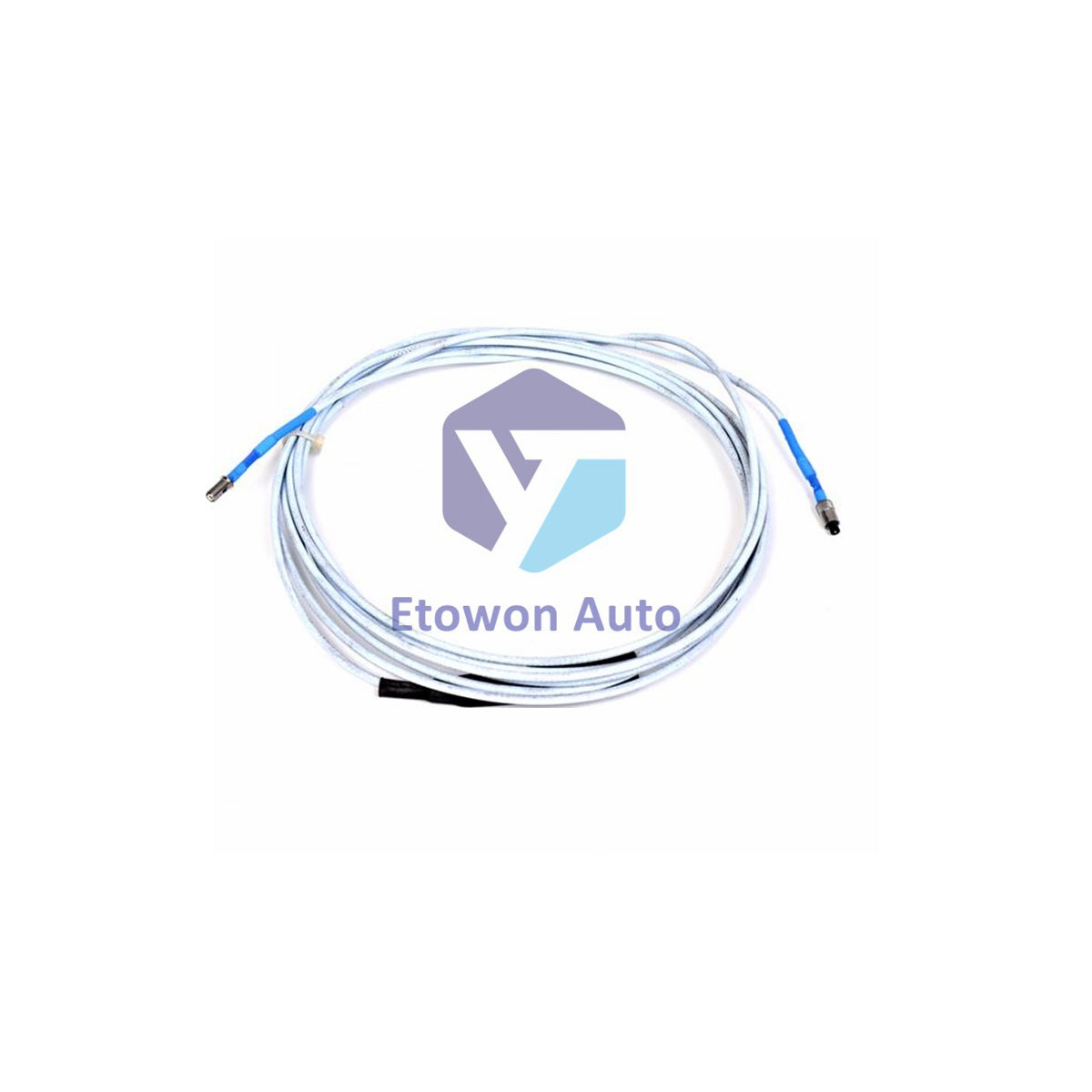

الـ 330130-040-13-05 هو كابل تمديد صناعي عالي الجودة بطول 4.0 أمتار من سلسلة Bently Nevada 3300 XL. يربط هذا الكابل عالي المتانة مجسات القرب مع حساسات Proximitor في أنظمة مراقبة الاهتزاز الحرجة. يوفر نقل إشارة مستقر وخالي من الضوضاء عبر تخطيطات الآلات الدوارة المعقدة داخل مناطق المعالجة الخطرة مع الحفاظ على وزن تجميع إجمالي قوي يبلغ حوالي 0.412 كجم.

المزايا التقنية الأساسية

• درع عازل ثلاثي المحاور FEP: يستخدم قلبًا معزولًا عالي الجودة 75Ω ثلاثي المحاور من فلوروإيثيلين بروبيلين (FEP) لمنع التداخلات الراديوية (RFI) والضوضاء الكهرومغناطيسية.
• عزل سائل FluidLoc: يستخدم تقنية FluidLoc الحاصلة على براءة اختراع التي تمنع بشكل هيكلي زيوت العمليات والرطوبة والمواد الكيميائية المسببة للتآكل من التسلل عبر داخل الكابل إلى لوحات التوصيل النظيفة.
• درع من الفولاذ المقاوم للصدأ متشابك: مزود بحماية درع ميكانيكي قوي يحمي الخطوط المحورية الداخلية من قوى السحق والصدمات الفيزيائية الشديدة.

المواصفات الفنية

دليل التثبيت والصيانة

• سلامة طول الحلقة الكلي: تأكد من أن كابل التمديد بطول 4.0 أمتار يتطابق بدقة مع تكوين المجس 3300 XL لإكمال الطول الكهربائي المعاير المطلوب لمستشعر Proximitor الخاص بك. الأطوال غير المتطابقة تسبب أخطاء في المعايرة.
• نصف قطر الانحناء الميكانيكي: حافظ على نصف قطر انحناء لا يقل عن 25.4 مم (1.0 بوصة) عبر الخط المدرع لحماية الموصلات الترياكسيال الداخلية وأغلفة FEP من التشققات الدقيقة.
• حماية الموصل: استخدم دائمًا أغطية حماية الموصل المدمجة عند وصلة المجس بالكابل. توفر هذه الغلاف الميكانيكي ختمًا تامًا ضد زيوت التوربينات الساخنة وتلوث السوائل.

مزايا هندسية

• أداء حراري فائق: مصمم بعزل FEP عالي الجودة ليعمل بسلاسة في البيئات الصناعية القاسية من برودة القطب الشمالي الشديدة -51 درجة مئوية حتى حرارة العمليات القصوى +177 درجة مئوية.
• معتمد للمناطق الخطرة: توفر حزمة الموافقة 05 الامتثال الدولي الكامل (ATEX، IECEx، CSA)، مما يثبت صلاحية النظام للعمل بأمان جوهري في الأجواء المتقلبة.

الأسئلة الفنية المتكررة

Q1: هل يمكن لهذا الكابل تحمل التعرض المستمر للزيت والسوائل القاسية داخل الماكينة؟
A1: نعم. يمنع مركب الحاجز الداخلي FluidLoc تسرب السوائل عبر القنوات الداخلية للكابل، ويوفر الغلاف الخارجي من مادة FEP مقاومة ممتازة لزيت التوربينات الساخن والمذيبات الصناعية.

Q2: ما هي معايير السلامة المحددة التي يغطيها خيار الموافقة 05؟
A2: يضمن رمز 05 أن الكابل يفي بمعايير السلامة الصارمة للمناطق الخطرة وفق بروتوكولات CSA وATEX وIECEx، مما يسمح بالتكامل الآمن في البيئات القابلة للانفجار على مستوى العالم.

Q3: لماذا يُستخدم مادة ترياكسيال 75Ω في كابل التمديد هذا؟
A3: توفر بنية الترياكسيال 75Ω أداءً فائقًا في الحماية مقارنة بخطوط الكوكسيل العادية، حيث تحمي إشارات مستشعر القرب عالية التردد من الضوضاء الكهرومغناطيسية الناتجة عن المحركات الصناعية القريبة.
