وحدة شبكة ألين-برادلي فليكس آي أو 1794-ACNR15 بسرعة 5 ميجابت في الثانية

نظرة عامة على المنتج

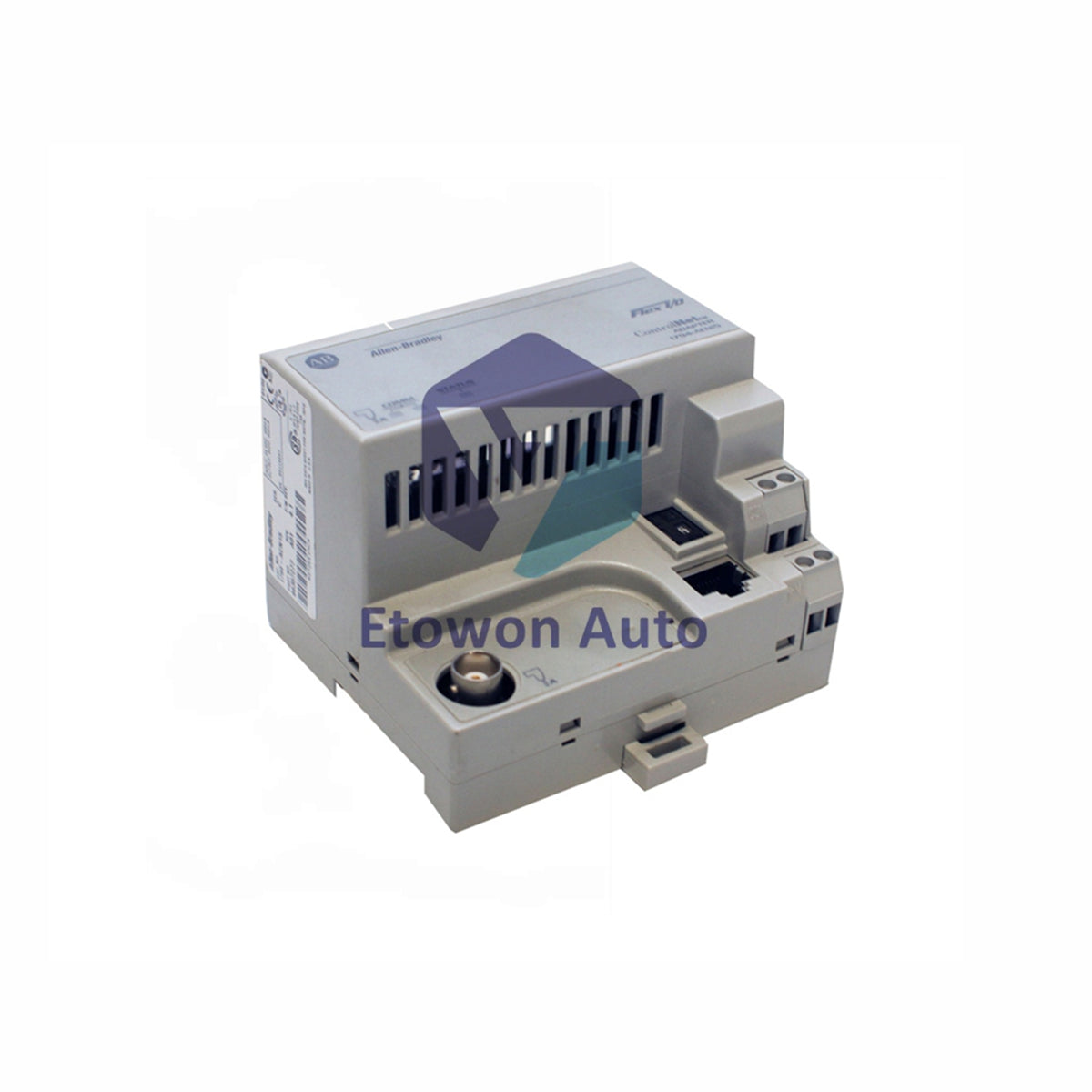

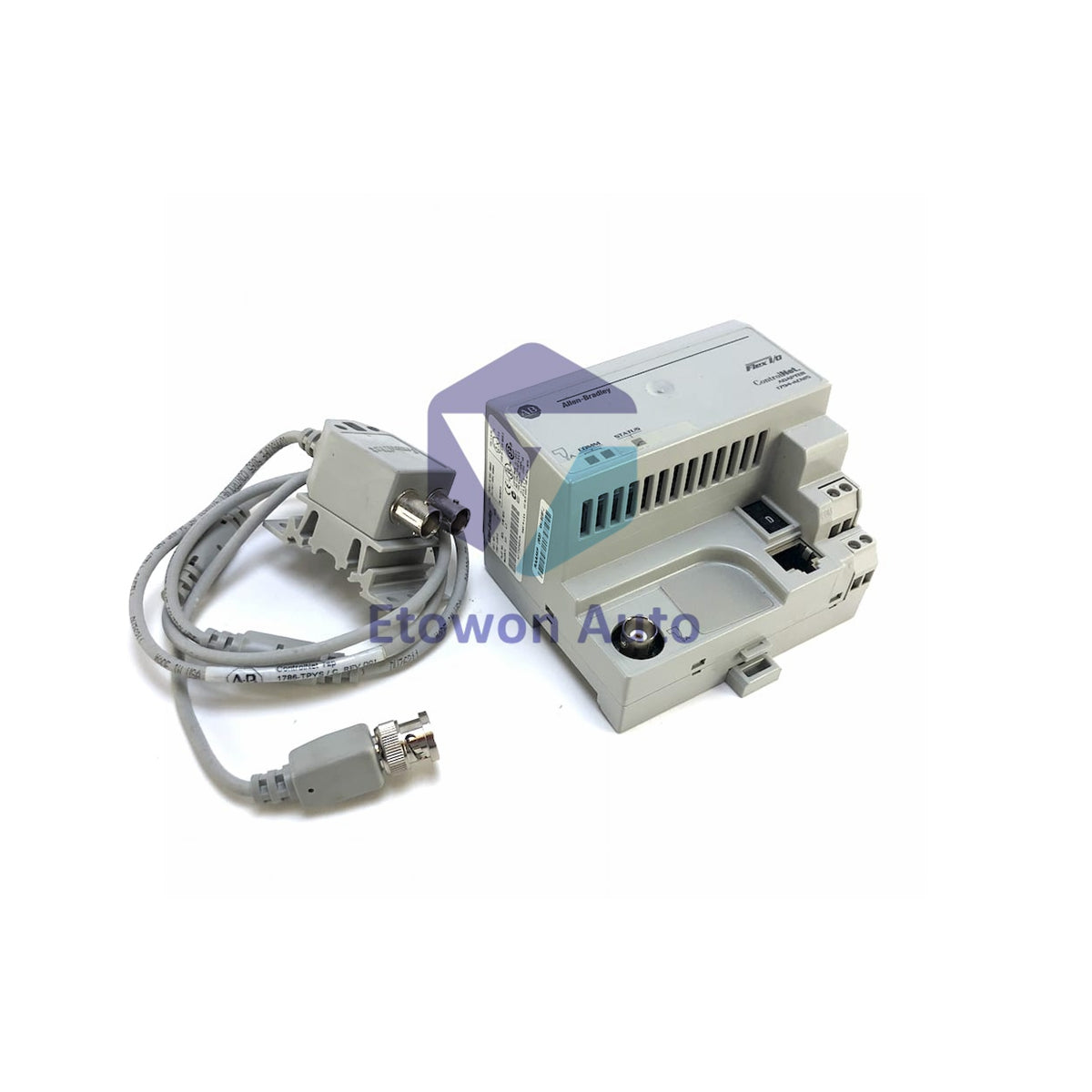

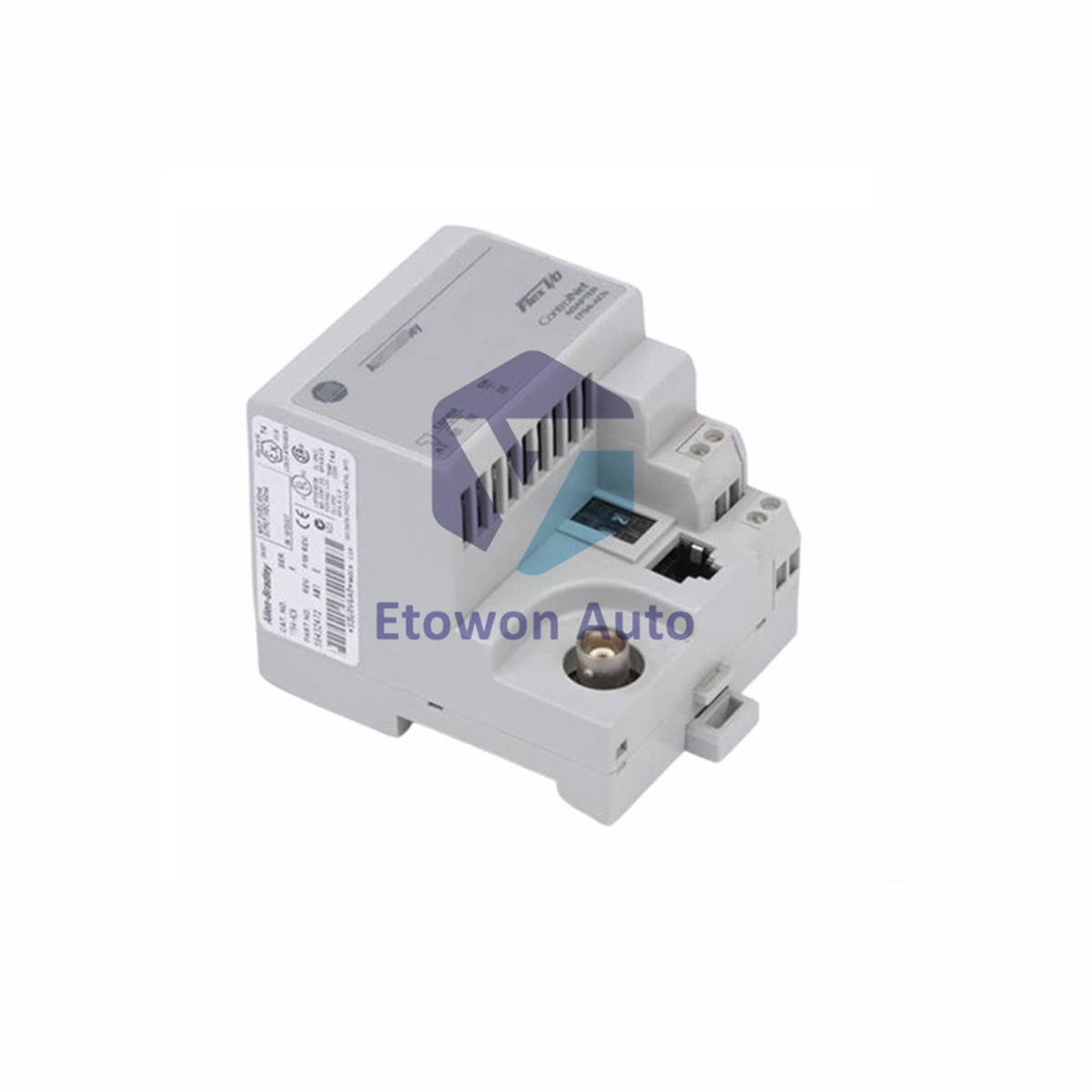

يُعد 1794-ACNR15 وحدة محول ControlNet احتياطية عالية الاعتمادية من خط منتجات FLEX IO الموثوق من Allen-Bradley. يعمل كمكون واجهة شبكة ذكي، حيث يربط هذه الوحدة الخفيفة الوزن التي تزن 0.21 كجم وحدات الإدخال/الإخراج الموزعة على أرضية المصنع مباشرة بوحدة التحكم المنطقية القابلة للبرمجة (PLC) الرئيسية عبر وصلة شبكة ControlNet حتمية. مزود بمنفذي BNC فيزيائيين مزدوجين، يحافظ على رموز الاتصال دون انقطاع عبر حلقة وسائط احتياطية، مما يضمن استمرارية التشغيل لخطوط العمليات الحرجة والآلات الصناعية الثقيلة.

الميزات الأساسية

• واجهة وسائط احتياطية: مزودة بمنفذي BNC لشبكة ControlNet لتوفير حماية مسار الاتصال النشط ضد أعطال الكابل في نقطة واحدة.
• سعة عالية للوحة التوصيل الخلفية: توفر تيار خرج Flexbus بحد أقصى 640 مللي أمبير لتغذية رفوف الإدخال/الإخراج المحلية عالية الكثافة التناظرية أو الرقمية بسلاسة.
• عزل جلفاني فائق: تتميز بحاجز عزل كهربائي عالي بجهد 850 فولت تيار مستمر لحماية مكونات المنطق الحساسة على اللوحة الخلفية من الارتفاعات المفاجئة في الحقل.
• مناعة ممتازة ضد الضوضاء: رفض ضوضاء مدمج بقوة 60 ديسيبل مع رفض الوضع المشترك 100 ديسيبل يضمن نقل بيانات موثوق في بيئات ذات تداخل كهرومغناطيسي عالي.

المواصفات الفنية

دليل الهندسة والتركيب

• دعم التركيب وحدود الوزن: بوزن صافي مضغوط يبلغ 0.21 كجم، يمكن تركيب هذا المحول بسهولة على سكة DIN قياسية TS35. تأكد من أن تكوين السكة خالٍ من الصدمات الفيزيائية الثقيلة لحماية خطوط اللوحة الخلفية المرنة المتصلة من الاتصالات المفكوكة.
• تعيين عنوان محطة مفتاح DIP: قم بضبط عنوان عقدة ControlNet المميز باستخدام مفاتيح DIP الدوارة المزدوجة أو مفاتيح DIP المادية على وحدة المحول قبل تثبيت الوحدة على إطار سكة DIN.
• خطوط شبكة كوكسيال مزدوجة: قم بتوصيل كابلين كوكسيال RG-6 القياسيين إلى المنفذين A وB باستخدام وصلات الشبكة 1794 المناسبة. احتفظ بمقطع سلك أقصى 3.31 مم² (12 AWG) لواجهات المحطات المساعدة.
• تخفيف تيار الاندفاع: تأكد من أن مصدر خط 24 فولت تيار مستمر الخاص بك بحجم مناسب. يطلق المحول تيار اندفاع حاد بقوة 23 أمبير لمدة 2 مللي ثانية أثناء الإقلاع الساخن، مما قد يتسبب في انقطاع مزودات الطاقة السريعة ذات الحجم الصغير.
• مساحة التهوية الحرارية: على الرغم من أن هذه الوحدة المدمجة تعتمد على التبريد بالحمل الحراري السلبي حتى 55 درجة مئوية، إلا أنها تولد 15.7 وحدة حرارية بريطانية في الساعة تحت الحمل الكامل. تأكد من الحفاظ على فجوات تهوية كافية حول تخطيط خزانة الجهاز.

الأسئلة الفنية المتكررة

س1: كيف يعمل بروتوكول الوسائط الاحتياطية عبر المنفذين A وB في وحدة 1794-ACNR15؟
ج1: تعالج الوحدة رموز البيانات الواردة عبر قناتي BNC معًا في نفس الوقت. إذا حدث انقطاع في الخط الرئيسي (القناة A)، يستخدم معالج الاتصال الداخلي تدفق البيانات من القناة B بسلاسة خلال ميكروثوانٍ، مما يلغي فقدان البيانات أو توقف العمليات.

س2: لماذا يعتبر حد تيار خرج Flexbus البالغ 640 مللي أمبير مهمًا عند بناء رف إدخال/إخراج؟
ج2: يحدد تصنيف 640 مللي أمبير الحد الأقصى لتيار المنطق الذي يمكن للمحول تغذيته إلى وحدات التوسعة المتصلة عبر اللوحة الخلفية. اجمع متطلبات التيار الداخلي لجميع بطاقات الإدخال التناظرية أو الرقمية المتصلة لضمان ألا يتجاوز إجمالي السحب هذا الحد الأقصى 640 مللي أمبير.

س3: ما الفائدة من تقييمات رفض الضوضاء 60 ديسيبل ورفض الوضع المشترك 100 ديسيبل في بيئات الإنتاج؟
ج3: يمكن للآلات الصناعية الثقيلة، مثل محركات التردد المتغير الكبيرة (VFDs) وأجهزة اللحام عالية الطاقة، أن تولد تقلبات شديدة في الحقول الكهرومغناطيسية. تحمي هذه المستويات المحددة من الرفض بيانات القياس اللحظية من التلف، مما يضمن نقلها إلى وحدة التحكم المركزية بدقة ±0.1%.
