22B-B8P0H204

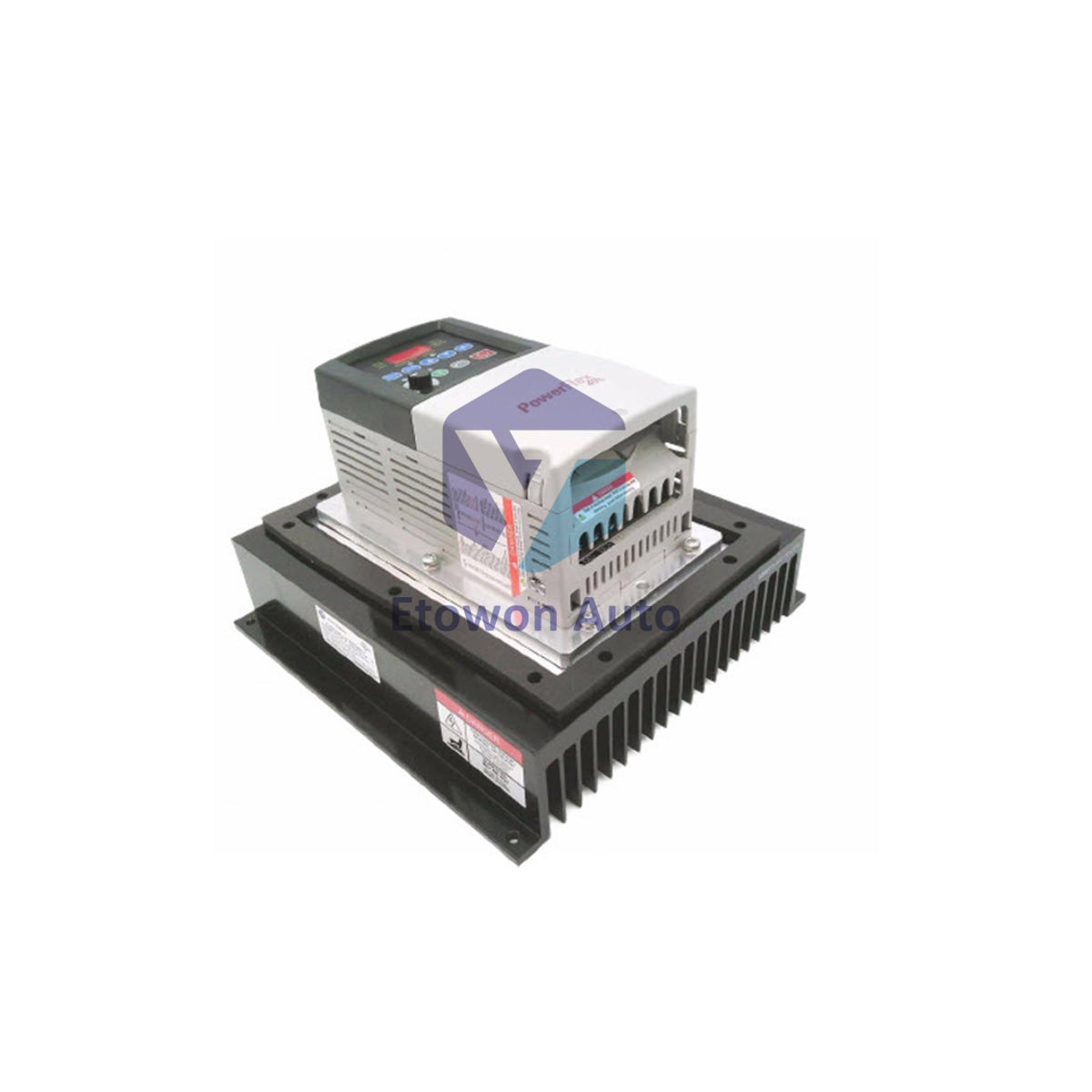

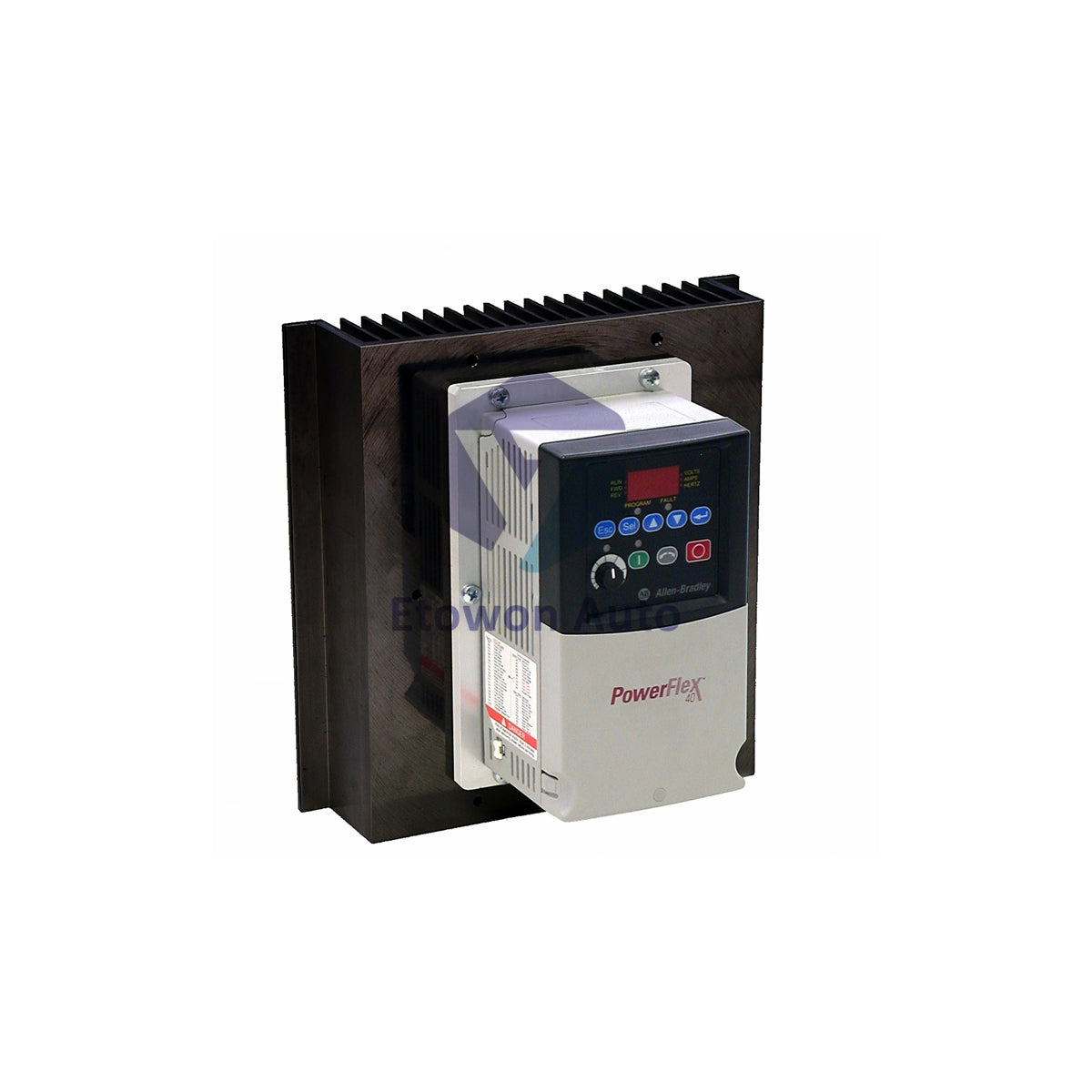

ألين-برادلي 22B-B8P0H204 باورفليكس 40 محول تردد متغير 2 حصان 240 فولت ثلاثي الطور

متوفر في المخزون (12 وحدة)، جاهز للشحن

  • Manufacturer: Allen-Bradley

  • Product No.: 22B-B8P0H204

  • Product Type: محرك تردد قابل للتعديل

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 2300g

  • Shipping port: Xiamen

  • Warranty: 12 months

سياسة الإرجاع خلال 30 يومًا · ضمان لمدة 12 شهرًا
  • توصيل سريع
  • دعم على مدار الساعة
  • ضمان الجودة

Description

نظرة عامة على المنتج

يُعد 22B-B8P0H204 محرك AC قابل لضبط التردد من طراز PowerFlex 40 عالي الأداء مصمم للتحكم المتعدد الاستخدامات في المحركات للتطبيقات الصناعية. كعنصر أساسي في مجموعة Allen-Bradley / Rockwell Automation، يوفر هذا المحرك المتغير التردد (VFD) تصميمًا مدمجًا يوفر مساحة مثالية للتحكم في سرعة الآلات على مستوى الماكينة. يوفر هذا الطراز المحدد قدرة خرج تبلغ 2 حصان (1.5 كيلوواط)، مع تقديم إدارة دقيقة للعزم والتردد لمحركات الحث ثلاثية الطور. تم تصميم لوحة الاستبدال الخاصة به لدمج سلس في لوحات التحكم الحالية، مع الحفاظ على وزن خفيف يبلغ 2.3 كجم مع دعم متطلبات الأتمتة المتقدمة.

التكوين الفني

مزايا التكنولوجيا الأساسية

يتميز PowerFlex 40 22B-B8P0H204 بتحكم متجه بدون مستشعر، والذي يوفر إنتاجًا ممتازًا للعزم عبر نطاق السرعة الكامل. هذا يضمن قدرة المحرك على التعامل مع متطلبات الحمل المتغيرة دون التضحية بالأداء أو الكفاءة.

مزود بنطاق تردد خرج مرن من 0 إلى 400 هرتز، يدعم هذا المحرك تطبيقات المغزل عالية السرعة وأنظمة الناقل القياسية على حد سواء. يشير تكوين "H204" إلى غلاف لوحة استبدال (IP20، نوع NEMA/UL مفتوح)، مخصص للتركيب داخل أغلفة أكبر حيث يتم إدارة المشتتات الحرارية الخارجية بواسطة نظام التبريد الخاص بالخزانة الرئيسية.

المواصفات الفنية

الخاصية المواصفة
الشركة المصنعة Allen-Bradley / Rockwell Automation
رقم الطراز 22B-B8P0H204
جهد الإدخال 200 - 240 فولت متردد، ثلاثي الطور
تيار الخرج 8.0 أمبير
تصنيف القدرة 2 حصان (1.5 كيلوواط)
تردد الخرج 0 - 400 هرتز
نوع الغلاف لوحة استبدال (IP20 مفتوح)
الوزن 2.3 كجم

دليل التثبيت

اعتبارات التركيب

بما أن هذا طراز لوحة استبدال (H204) بدون مشتت حراري قياسي، يجب تركيبه على سطح مستوٍ وموصل حراريًا داخل غلاف محكم التحكم. الاتصال الجيد ضروري لضمان تبديد الحرارة إلى لوحة التركيب.

الأسلاك والتأريض

قم بتوصيل طاقة الإدخال ثلاثية الطور إلى الأطراف L1 وL2 وL3. بالنسبة لأسلاك المحرك (U، V، W)، استخدم كابلات طاقة محمية لتقليل التداخل الكهرومغناطيسي (EMI). تأكد من تأسيس اتصال التأريض وفقًا للكودات الكهربائية المحلية لحماية الدوائر الداخلية لمحرك PowerFlex.

مزايا هندسية

يتفوق 22B-B8P0H204 في التطبيقات التي تتطلب عزم بدء عالي وتنظيم سرعة ديناميكي. يتيح دمجه في بيئة تحكم Logix برمجة مبسطة ومراقبة في الوقت الحقيقي. توفر وظيفة StepLogic™ المدمجة منطق تسلسل مدمج، مما يلغي غالبًا الحاجة إلى PLC صغير في تطبيقات الحركة البسيطة، وبالتالي يقلل من تكلفة النظام الكلية وتعقيده.

الأسئلة الفنية المتكررة

س1: هل يمكن استخدام هذا المحرك مع طاقة إدخال أحادية الطور؟
ج1: تم تصنيف 22B-B8P0H204 لطاقة إدخال 200-240 فولت ثلاثية الطور. يُنصح باستخدام الإدخال ثلاثي الطور المحدد للحفاظ على تصنيف خرج 8.0 أمبير وتجنب الفصل غير المرغوب فيه.

س2: ما معنى اللاحقة "H204"؟
ج2: تشير إلى أن التكوين الميكانيكي هو نمط لوحة استبدال، مصمم للتركيب المتخصص داخل هيكل بدلاً من التركيب على الحائط مع مشتت حراري تقليدي.

س3: كيف يمكنني برمجة معلمات المحرك؟
ج3: يمكنك استخدام وحدة واجهة المستخدم البشرية (HIM) المدمجة في مقدمة المحرك، أو استخدام برنامج Connected Components Workbench (CCW) من Rockwell Automation.

🏷️ Tags: Adjustable Frequency Drive

سكالر (V/f)

فيكتور

يعمل بالكهرباء التيار المتردد (AC)
