1794-AENT

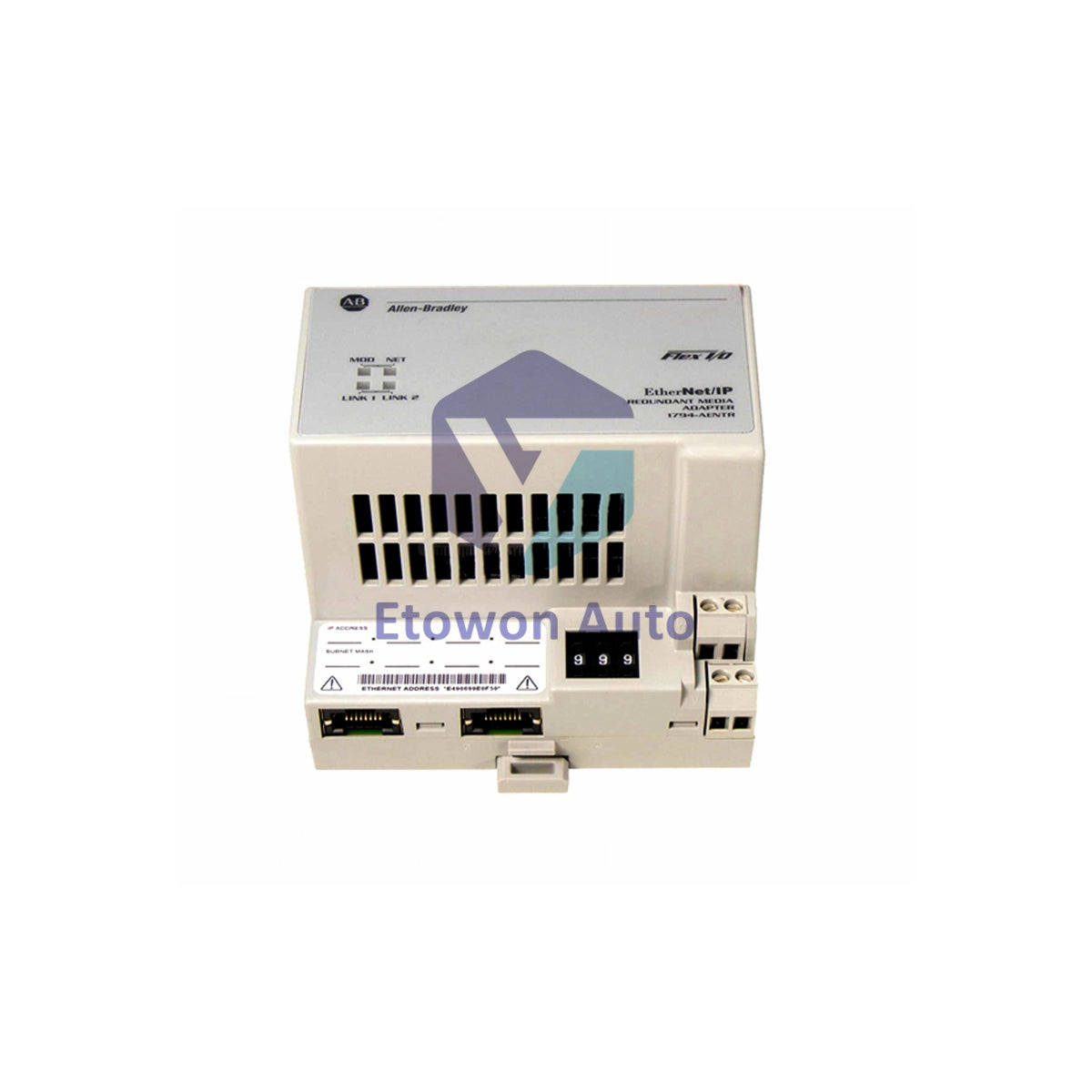

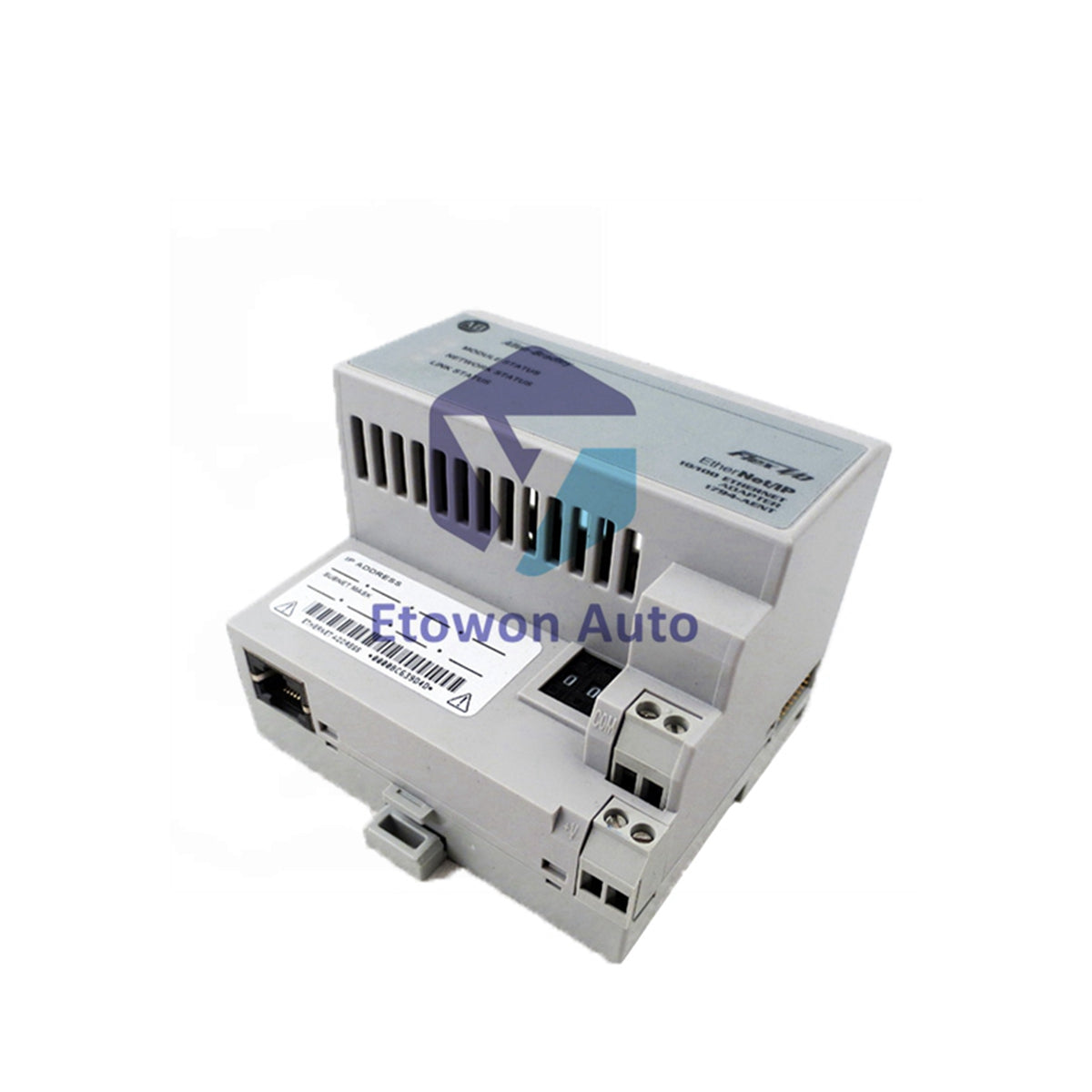

محول اتصال إيثرنت ألين-برادلي 1794-AENT FLEX IO بثمانية فتحات

متوفر في المخزون (15 وحدة)، جاهز للشحن

  • Manufacturer: Allen-Bradley

  • Product No.: 1794-AENT

  • Product Type: وحدة المحول

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 179g

  • Shipping port: Xiamen

  • Warranty: 12 months

سياسة الإرجاع خلال 30 يومًا · ضمان لمدة 12 شهرًا
  • توصيل سريع
  • دعم على مدار الساعة
  • ضمان الجودة

Description

نظرة عامة على المنتج

يعد 1794-AENT محول اتصالات EtherNet/IP عالي الأداء ينتمي إلى عائلة منتجات FLEX IO المتعددة الاستخدامات من Allen-Bradley. صُمم لسد الفجوة بين وحدات الإدخال/الإخراج المعيارية في أرضية المصنع وشبكات التحكم الصناعية، حيث يربط حتى 8 وحدات توسعة مستقلة مع وحدات التحكم الرئيسية القائمة على Logix (مثل ControlLogix أو CompactLogix). يدعم نقل البيانات في الوقت الحقيقي وبمعدل محدد 10/100 ميجابت في الثانية، ويعمل كمركز شبكة موثوق للغاية لهياكل الأتمتة الموزعة عالية الكثافة.

الميزات الأساسية

  • كثافة المسح لوحدات 8: يدير بنشاط التكوينات في الوقت الحقيقي ورسم خرائط I/O الدوري لما يصل إلى 8 قواعد طرفية FLEX IO متصلة.
  • رابط EtherNet/IP بسرعة 10/100 ميجابت في الثانية: منفذ RJ45 قياسي يدعم الاتصالات عالية السرعة ذات التفاوض التلقائي مع دعم طبقة الرسائل الأصلية.
  • الدفاع البيئي الصناعي: تصميم متين يتحمل حتى 5 ج من الاهتزاز التشغيلي و30 ج من الصدمة الميكانيكية المفاجئة.
  • متوسط الوقت بين الأعطال عالي التوفر: معتمد بتصنيف 50,000 ساعة متوسط الوقت بين الأعطال، مما يضمن موثوقية دورة العمل على المدى الطويل.

المواصفات الفنية

المعلمة البيانات
رقم الموديل / الكتالوج 1794-AENT (خط منتجات FLEX IO)
دعم بروتوكول الشبكة دعم بروتوكول الشبكة EtherNet/IP (البروتوكول الصناعي)
الحد الأقصى لسعة الوحدة حتى 8 وحدات توسعة FLEX I/O
منفذ الشبكة الفيزيائي واجهة وسائط نحاسية 1 × RJ45 فئة 5
معدل نقل البيانات معدل نقل البيانات من 10 إلى 100 ميجابت في الثانية (تفاوض تلقائي نصف/كامل الازدواج)
نطاق جهد مصدر الإدخال نطاق جهد الإدخال 19.2 إلى 31.2 فولت تيار مستمر (24 فولت تيار مستمر اسمي)
استهلاك الطاقة / التيار أقصى استهلاك للطاقة 7.3 واط عند 19.2 فولت / 440 مللي أمبير كحد أقصى عند 24 فولت تيار مستمر
تبدد الحرارة الحرارية تصنيف أقصى 24.9 وحدة حرارية بريطانية/ساعة
قدرة إنهاء الأسلاك خطوط نحاسية صلبة أو مجدولة من 0.34 إلى 2.5 مم² (22 إلى 12 AWG)
وزن وحدة الأجهزة جسم جهاز إرسال واستقبال خفيف الوزن بوزن 179 جرام (6.31 أونصة)
نطاق درجة حرارة التشغيل المحيطة من 0 إلى 55 درجة مئوية (32 إلى 131 درجة فهرنهايت)؛ التخزين: −40 إلى 85 درجة مئوية
شهادات الامتثال شهادات CE وUL، موافقات الأجهزة الصناعية

دليل الهندسة والتركيب

  • آليات عنونة IP: قم بإعداد معرف الشبكة الفريد قبل التشغيل عن طريق تدوير مفاتيح العجلة الدوارة الموجودة على لوحة الواجهة الأمامية أو باستخدام برنامج أداة BOOTP/DHCP القياسي.
  • تكوين محاذاة سكة DIN: ثبت وحدة المحول بإحكام في الموضع الأيسر الأقصى من ملف تعريف التثبيت TS35. قم بتوصيل قواعد المحطات التالية بالتشابك الجانبي بالتتابع لتحقيق اتصال كهربائي سلس عبر خطوط اللوحة الخلفية المرنة.
  • قيود طاقة الحقل: قم بتشغيل مدخلات الخط المساعد 24 فولت تيار مستمر ضمن حدود 19.2–31.2 فولت تيار مستمر. تأكد من إنهاء الخطوط بشكل نظيف عبر وصلات كابل ملتوية 12–22 AWG للحماية من تراكم الحرارة المحلي عند عقد الاتصال.
  • عزل توجيه وسائط الإيثرنت: قم بتوجيه مسارات كابل RJ45 المحمية من الفئة 5 بعيدًا عن محركات التردد المتغير، وخطوط المرحلات الثقيلة، أو خطوط الطاقة العالية الخام لحماية إطارات النظام من الحث الكهرومغناطيسي عالي التردد.

الأسئلة الفنية المتكررة

Q1: هل يمكنني تبديل وحدة محول 1794-AENT أثناء تشغيل وحدات التوسعة المحلية بنشاط؟
A1: لا. بينما تدعم وحدات الإدخال/الإخراج الفردية على قواعد المحطات المتصلة الإزالة والإدخال أثناء التشغيل (RIUP)، فإن فصل محول الشبكة الأساسي 1794-AENT يقطع فورًا دوائر الطاقة الخلفية المحلية ويكسر روابط الاتصال مع وحدة التحكم المنطقية القابلة للبرمجة (PLC) الرئيسية.

Q2: ماذا يحدث إذا تُركت مفاتيح العجلة الدوارة في نمط العنوان الافتراضي 000؟
A2: عند وضعها على 000، يبدأ 1794-AENT تلقائيًا تسلسل بحث الشبكة لاستلام عنوان إيجار IP من خادم BOOTP أو DHCP نشط. إذا كنت تنوي تشغيل هوية ثابتة مشفرة، قم بتكوين المفاتيح لتتناسب مع نطاق الهدف الميداني 192.168.1.XXX الذي تريده بدلاً من ذلك.

Q3: كيف تؤثر مواصفات الصدمات الميكانيكية والاهتزاز على خيارات تركيب الحاويات الميدانية؟
A3: تم اختبارها لتحمل اهتزاز بقوة 5 جرام (10–500 هرتز) وصدمات تشغيل بقوة 30 جرام، تم تصميم هذه الوحدة خصيصًا لتحمل الديناميكيات الشديدة في أرضية المصنع. تتيح هذه المتانة تركيبها بأمان في لوحات التوصيل الموزعة الموجودة مباشرة على إطارات الآلات ذات الاهتزاز العالي دون فقدان إطارات الشبكة.
