SKU:1746-OW16
آلن برادلي 1746-OW16 | مخرج تلامس مرحل بـ 16 قناة
Manufacturer: Allen-Bradley
Product No.: 1746-OW16
Product Type: وحدة إخراج اتصال المرحل
Product Origin: USA
Payment:T/T, Western Union
Weight: 530g
Shipping port: Xiamen
Warranty: 12 months
مشاركة
- توصيل سريع
- دعم على مدار الساعة
- ضمان الجودة
Description

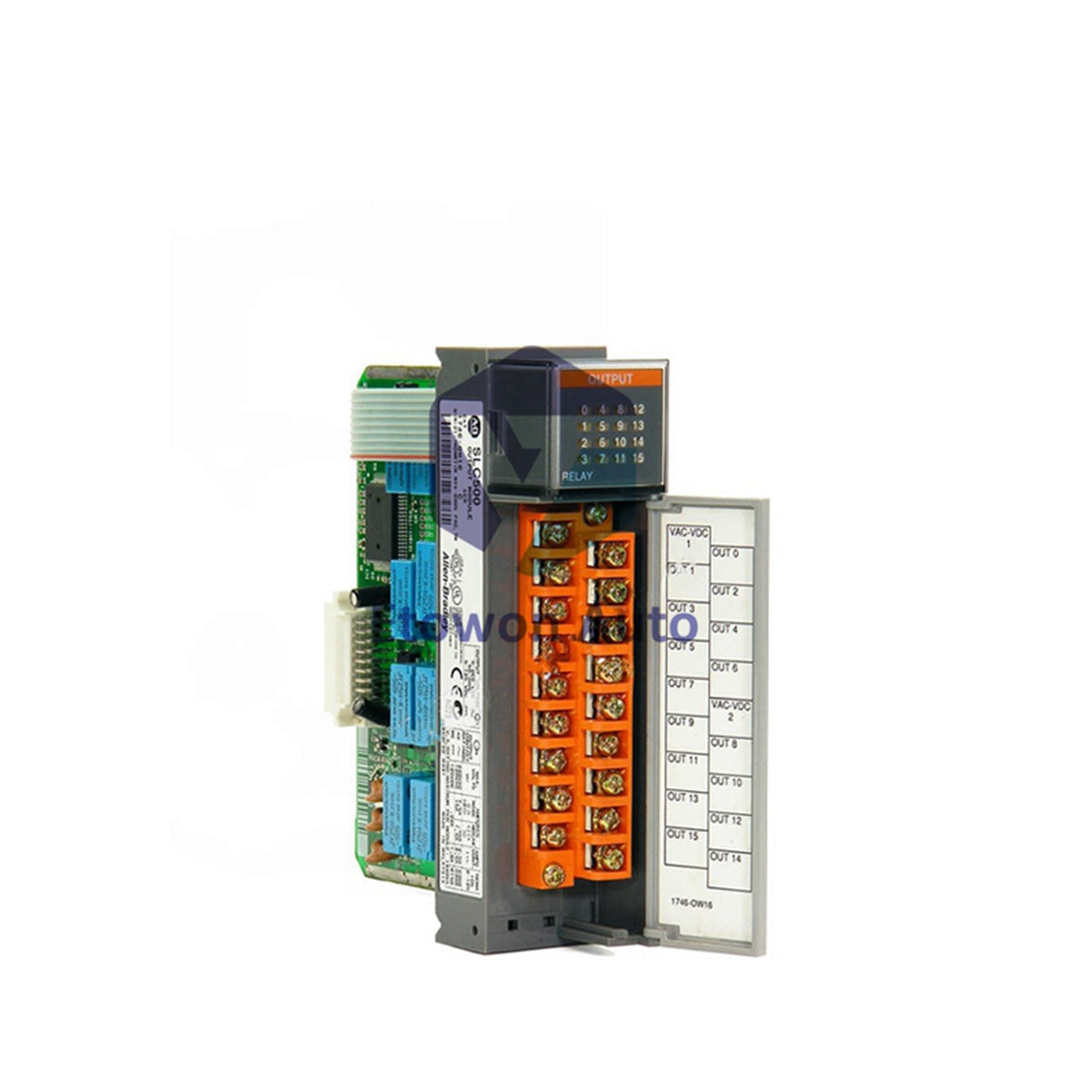

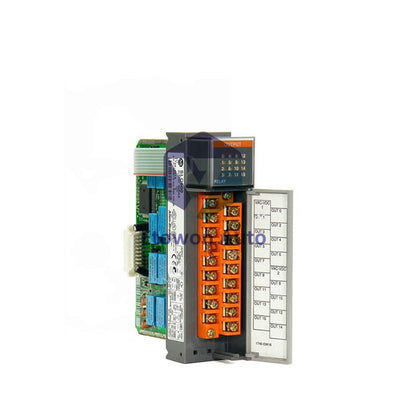

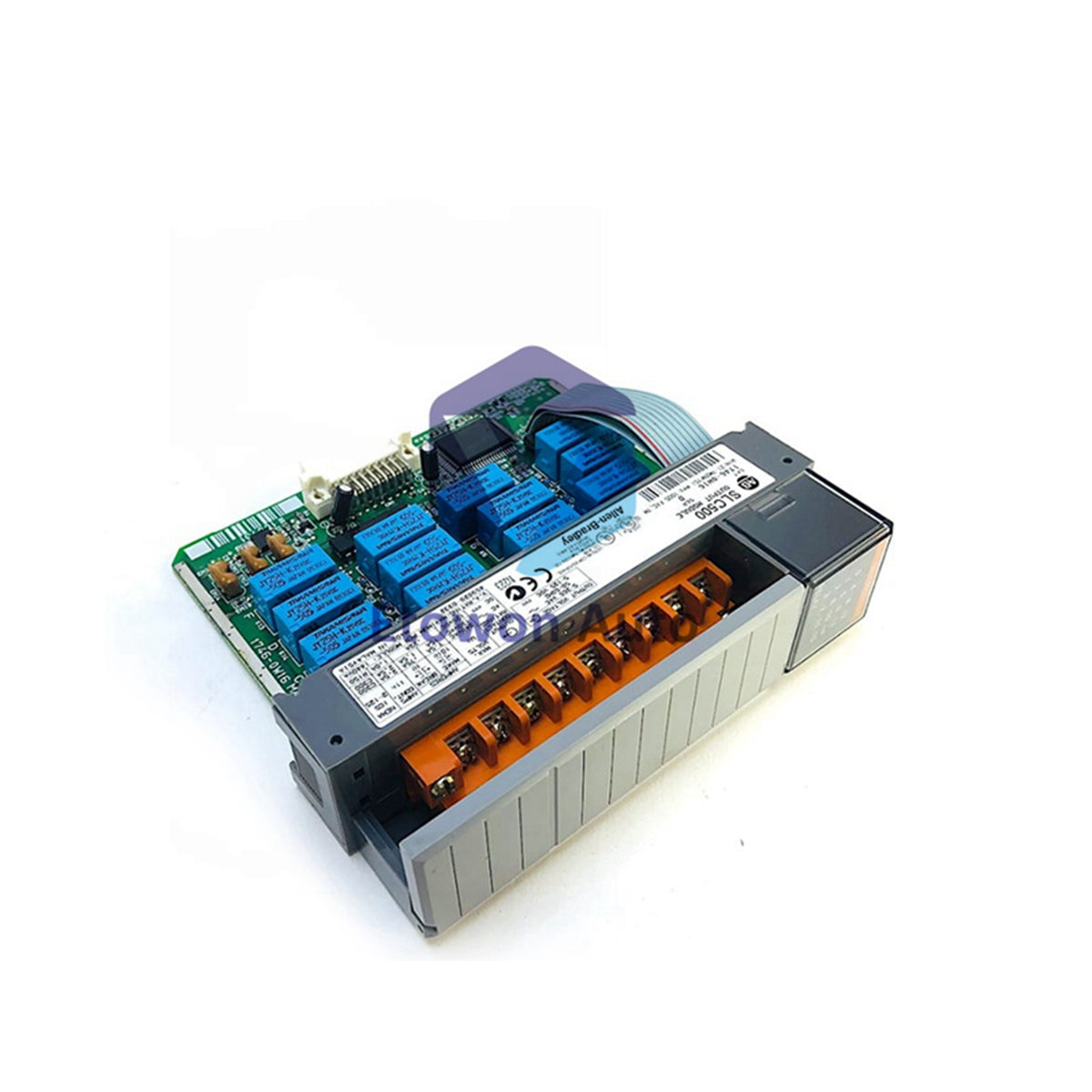

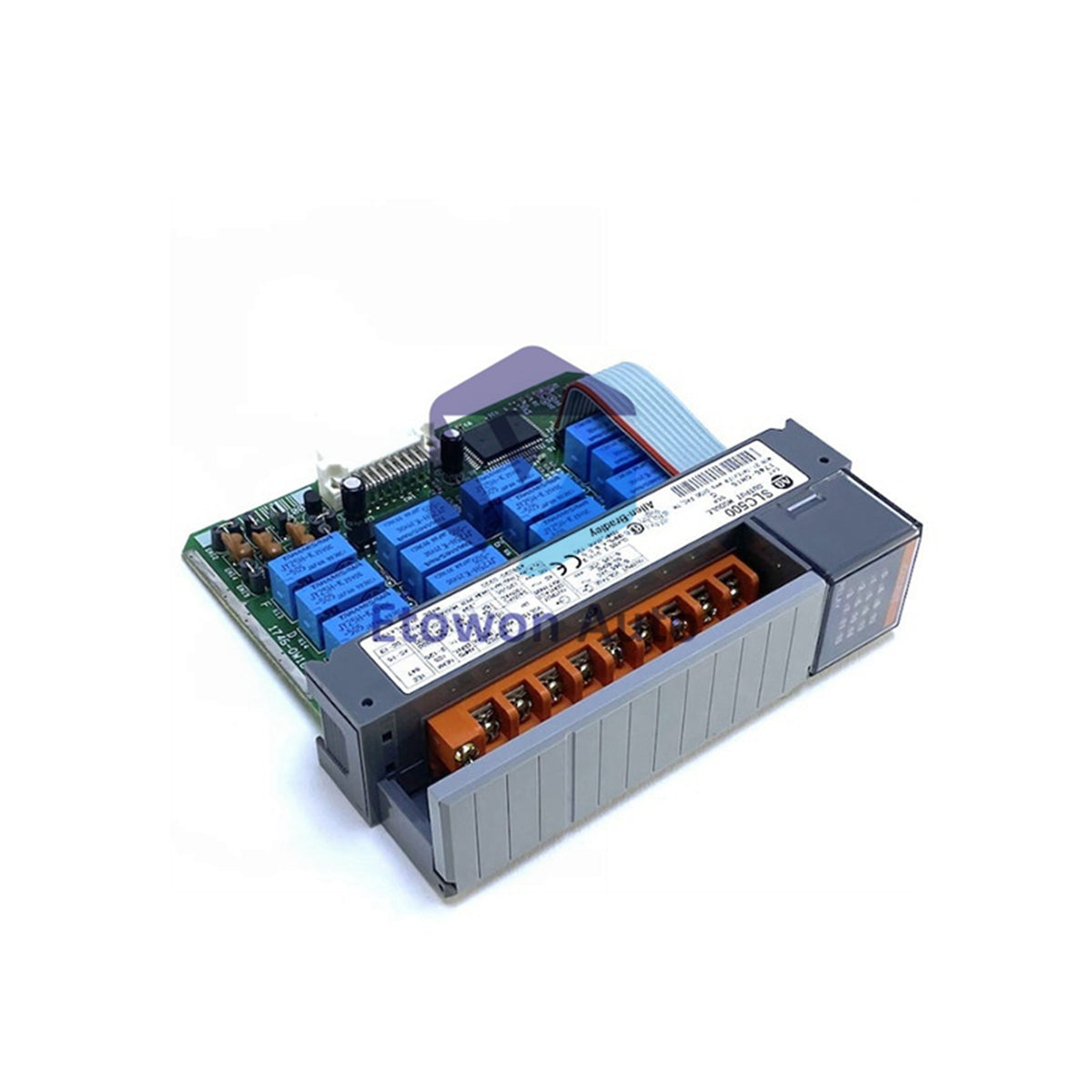

وحدة مخرجات التتابع آلن برادلي SLC 500 موديل 1746-OW16
تُعد وحدة 1746-OW16 من آلن برادلي وحدة مخرجات تتابع ذات 16 نقطة لنظام SLC 500. توفر تبديلًا مرنًا لكل من الأحمال المتناوبة والمستمرة باستخدام تلامسات تتابع من النوع Form-A الموثوقة، منظمة في مجموعتين معزولتين.
المواصفات الفنية
- العلامة التجارية والطراز: آلن برادلي 1746-OW16
- السلسلة: وحدة إدخال/إخراج SLC 500
- نوع الوحدة: وحدة مخرجات تتابع ذات 16 نقطة (Form-A)
- قنوات المخرج: 16 تلامس تتابع مفتوح عادة (NO)
- نطاق الجهد: 5-265 فولت تيار متردد، 5-125 فولت تيار مستمر
- التجميع: مجموعتان كل منهما 8 نقاط
- التيار لكل نقطة (تيار متردد): 1.5 أمبير عند 120 فولت تيار متردد
- التيار لكل نقطة (تيار مستمر): 1.2 أمبير عند 24 فولت تيار مستمر
- التيار المستمر لكل مشترك: 8.0 أمبير تيار متردد
- التيار المستمر لكل وحدة: 16.0 أمبير تيار متردد إجمالي
- الحد الأدنى لتيار الحمل: 10 مللي أمبير عند 5 فولت تيار مستمر
- تسرب في حالة الإيقاف: 0 مللي أمبير
- زمن الاستجابة: 60 مللي ثانية (تشغيل)، 2.5 مللي ثانية (إيقاف) نموذجي
- العمر الكهربائي: 100,000 دورة عند الحمل المقدر
- وزن الوحدة: 0.53 كجم
الميزات الرئيسية
- 16 تلامس تتابع مستقل من النوع Form-A (مفتاح أحادي القطب، مفتوح عادة)
- توافق واسع مع الجهد للأحمال المتناوبة والمستمرة
- مشتركات معزولة (مجموعتان كل منهما 8 نقاط) لمرونة التوصيل وتقليل الضوضاء
- تصميم التتابع الميكانيكي يوفر عزلًا كهربائيًا حقيقيًا
- مناسب لتطبيقات الأحمال المختلطة (مصابيح، مغناطيسات كهربائية، محركات صغيرة)
التركيب والتوصيل
- يُركب في أي فتحة من هيكل SLC 500
- وصل الأحمال إلى المشترك وتلامس NO في التتابع
- الالتزام بتجميع النقاط الثمانية للاتصال الصحيح بالمشترك
- ضمان ألا يتجاوز تيار الحمل 1.5 أمبير تيار متردد أو 1.2 أمبير تيار مستمر لكل نقطة
- استخدام كبح خارجي للأحمال ذات الحث العالي لتمديد عمر التتابع
معلومات الشحن
- وحدة مخرجات تتابع 1746-OW16 واحدة
- الوزن التقريبي للشحن: 0.8 كجم
- تغليف حماية آمن
- الشحن عبر فيديكس، يو بي إس، أو دي إتش إل
الأسئلة الشائعة
-
ما هو تلامس التتابع من النوع Form-A؟
هو تلامس مفتاح أحادي القطب، مفتوح عادة (SPST-NO). يغلق عند تنشيطه، موفرًا مسار تبديل واحد. -
هل يمكنني تبديل حمل تيار متردد على قناة وحمل تيار مستمر على أخرى؟
نعم، لأن التتابعات ميكانيكية وتوفر عزلًا كاملاً. يمكنك استخدام أنواع ومستويات جهد مختلفة على قنوات مختلفة، طالما أن كل منها ضمن تصنيف المشترك لمجموعته. -
لماذا هناك حاجة إلى حد أدنى لتيار الحمل؟
يضمن ذلك ترطيب التلامس بشكل موثوق (تنظيف الأكسدة المجهرية) للإشارات منخفضة القدرة مثل مدخلات وحدة التحكم المنطقية المبرمجة أو مؤشرات LED، مما يمنع فشل التلامس مع مرور الوقت.
