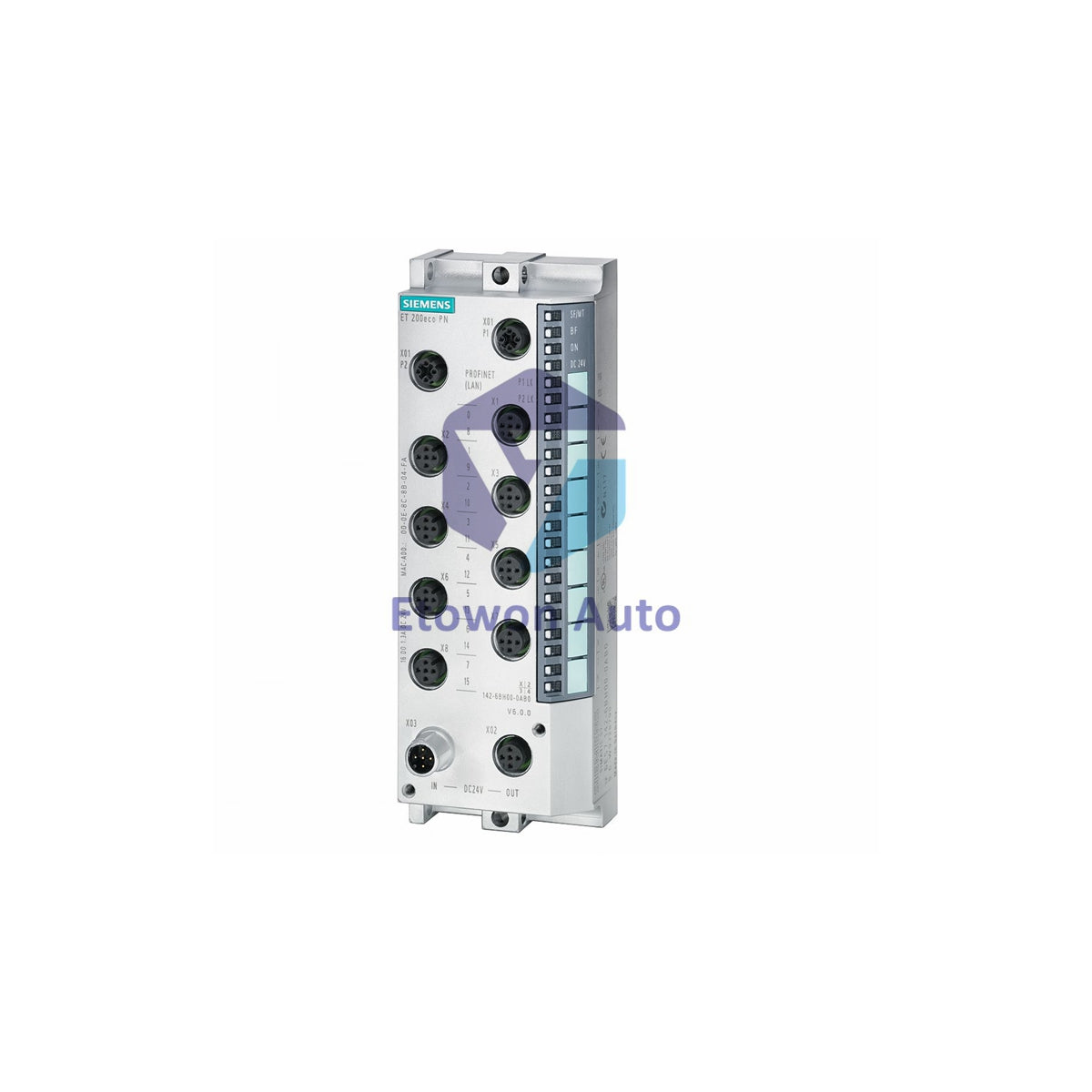

وحدة الإدخال والإخراج الرقمية M12 من سيمنس 6ES7147-6BG00-0AB0

سيمنس 6ES7147-6BG00-0AB0 وحدة الإدخال/الإخراج ET 200ECO PN

الوحدة 6ES7147-6BG00-0AB0 هي وحدة إدخال/إخراج موزعة من نوع SIMATIC ET 200ECO PN. تجمع هذه الوحدة المدمجة بين 8 مداخل رقمية و8 مخارج رقمية. صممت للتركيب المباشر في بيئات قاسية دون الحاجة إلى خزانة تحكم.

المواصفات الفنية الأساسية

• العلامة التجارية والطراز: سيمنس 6ES7147-6BG00-0AB0 (8 مداخل ومخارج رقمية DC 24 فولت/1.3 أمبير)
• تكوين الإدخال/الإخراج: 8 مداخل رقمية (24 فولت تيار مستمر) / 8 مخارج رقمية (1.3 أمبير، ترانزستور)
• الموصلات: 8 × M12 (4/5 دبابيس) لتوصيل الإدخال/الإخراج
• درجة الحماية: IP65 / IP67، مناسبة للمناطق الرطبة والمغبرة
• تيار الخرج: 1.3 أمبير لكل قناة، 3.9 أمبير لكل مجموعة (مكونة من 4)
• جهد التغذية: 24 فولت تيار مستمر (20.4 فولت - 28.8 فولت)
• الاتصال: PROFINET IO، منفذ إيثرنت M12 واحد مع مفتاح مدمج

الميزات، التشخيص والبيانات الفيزيائية

• الميزات الرئيسية: تكرار الوسائط (MRP)، بدء تشغيل ذو أولوية، دعم الوقت الحقيقي المتزامن (IRT).
• التشخيص: انقطاع الأسلاك (للمستشعر والمشغل)، قصر الدائرة، مراقبة جهد التغذية، خطأ في المجموعة.
• السلامة: معتمد من ATEX للاستخدام في المناطق الخطرة (غازات وغبار).
• الأبعاد: 60 مم × 175 مم × 49 مم (العرض × الارتفاع × العمق)
• الوزن: حوالي 910 جرام
• طول الكابل: حتى 30 متر بدون درع لإشارات الإدخال/الإخراج.

الأسئلة المتكررة

• س: أين يتم تركيب هذه الوحدة عادةً؟
  ج: تُركب مباشرة على الآلات، في خلايا الإنتاج، أو على المعدات المتنقلة حيث المساحة محدودة والظروف قاسية.
• س: ما الفائدة الرئيسية من تصنيف IP67؟
  ج: هي محكمة الغلق ضد الغبار وقادرة على تحمل الغمر المؤقت في الماء، مما يسمح بغسلها واستخدامها في الهواء الطلق.
• س: كيف يتم توصيلها بنظام التحكم؟
  ج: تتصل مباشرة بشبكة PROFINET عبر منفذ إيثرنت M12 الخاص بها، وتعمل كجهاز إدخال/إخراج قياسي.
