330903-00-03-10-02-05

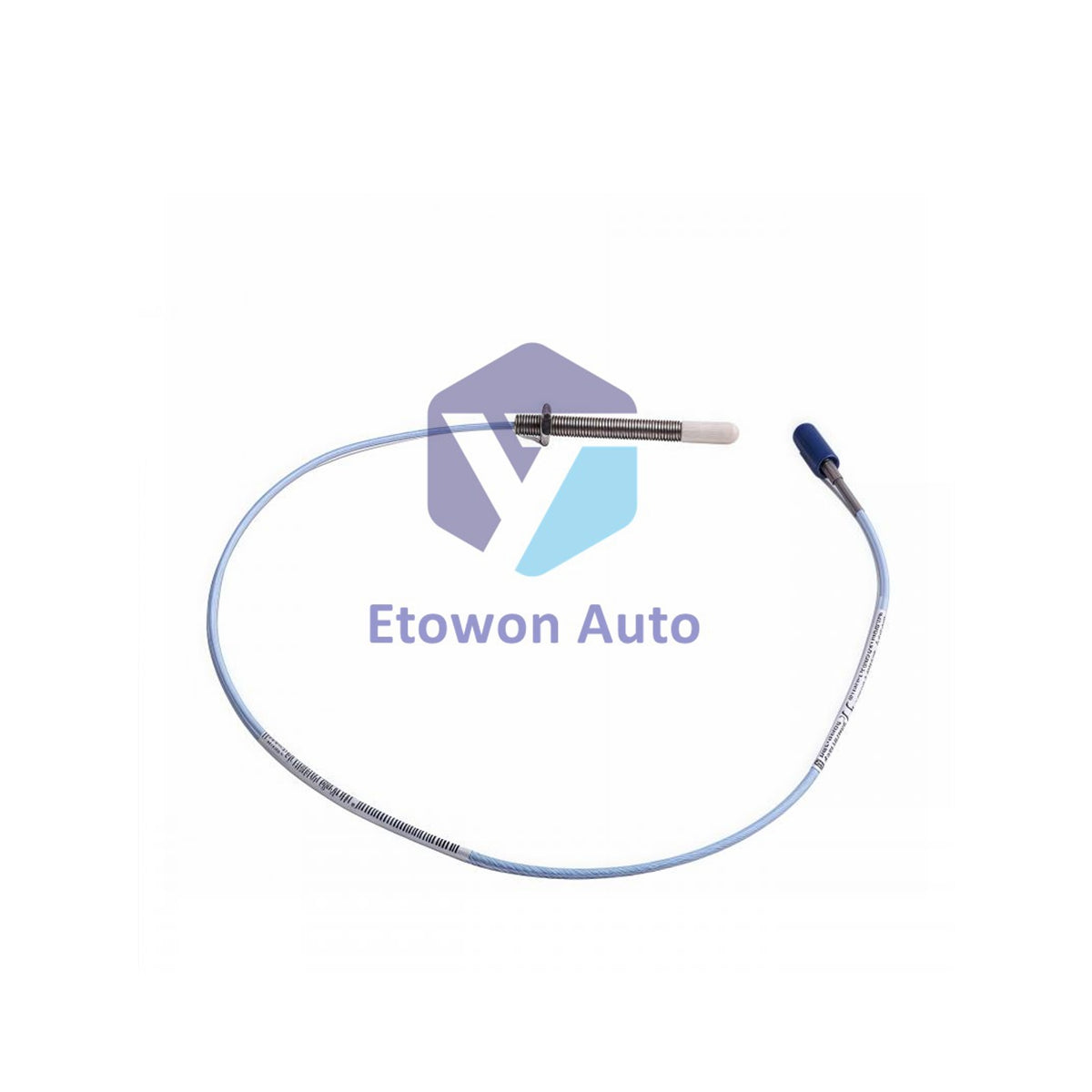

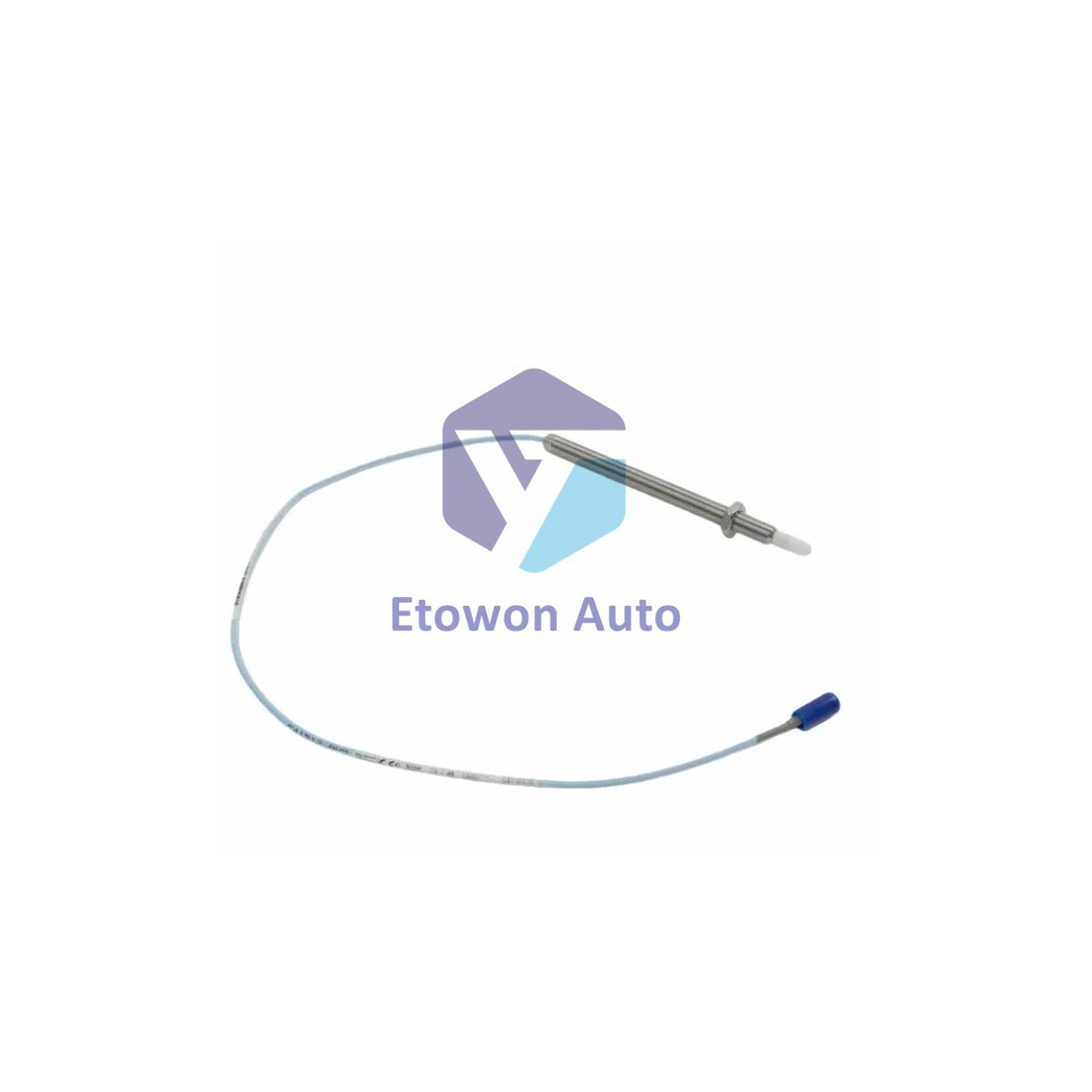

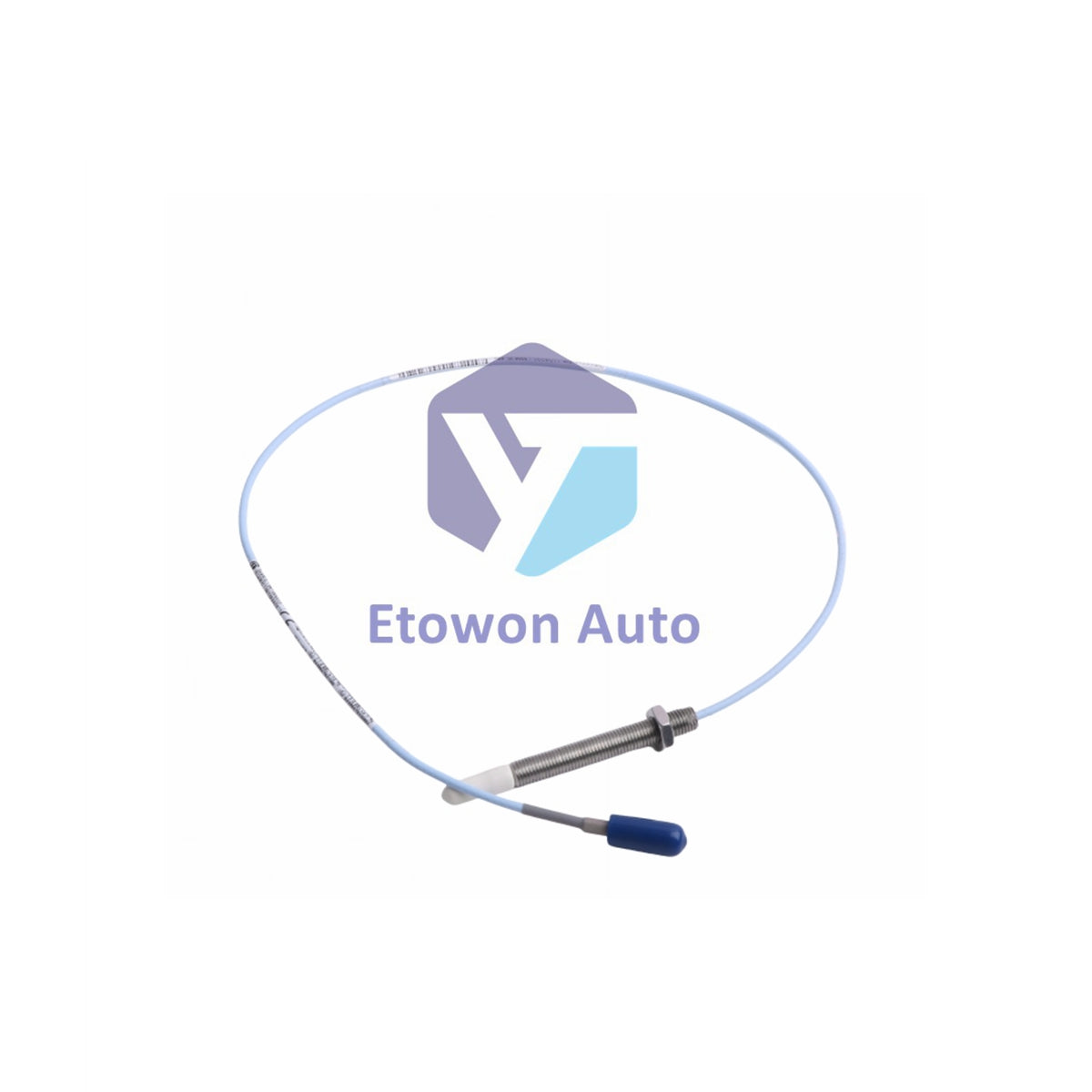

330903-00-03-10-02-05 جهاز استشعار Bently Nevada 3300 NSv ClickLoc

متوفر في المخزون (23 وحدة)، جاهز للشحن

  • Manufacturer: Bently Nevada

  • Product No.: 330903-00-03-10-02-05

  • Product Type: 3300 NSv مسبار

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 110g

  • Shipping port: Xiamen

  • Warranty: 12 months

سياسة الإرجاع خلال 30 يومًا · ضمان لمدة 12 شهرًا
  • توصيل سريع
  • دعم على مدار الساعة
  • ضمان الجودة

Description

مجس تقارب Bently Nevada 330903-00-03-10-02-05 3300 NSv

Bently Nevada 330903-00-03-10-02-05 هو مجس تقارب 3300 NSv بخيط M8x1، بدون درع. يتميز بطول غلاف كلي 30 مم، طول كلي 1.0 متر، وموصل كوكسيالي صغير ClickLoc مع كابل قياسي. يشمل موافقات وكالات متعددة. الوزن: 0.11 كجم (0.24 رطل).

المواصفات الفنية

المعلمة المواصفات
الشركة المصنعة بينتلي نيفادا
الطراز 330903-00-03-10-02-05
نوع المجس مجس تقارب 3300 NSv، خيط M8x1، بدون درع
الطول غير الملولب 00 مم
الطول الكلي للغلاف 30 مم
الطول الكلي 1.0 متر (39 بوصة)
نوع الموصل موصل كوكسيالي صغير ClickLoc، كابل قياسي
موافقة الوكالة موافقات متعددة (الخيار 05)
الوزن 0.11 كجم (0.24 رطل)
مقاومة التيار المستمر للمجس (1.0 م) 4.2 ± 0.5 أوم
النطاق الخطي 1.5 مم (60 ميل) من 0.25 إلى 1.75 مم
الإعداد الموصى به للفجوة 1.0 مم (40 ميل)
عامل المقياس التزايدي 7.87 فولت/مم (200 مللي فولت/ميل) +12.5%/-20%
الانحراف عن خط الملاءمة الأفضل أقل من ±0.06 مم (±2.3 ميل)
استجابة التردد 0 إلى 10 كيلو هرتز مع توصيل أسلاك ميداني بطول 305 م
مادة رأس المجس بولي فينيلين سلفيد (PPS)
مادة غلاف المجس فولاذ مقاوم للصدأ AISI 304
درجة حرارة التشغيل -52°م إلى +177°م (-62°ف إلى +351°ف)
درجة حرارة التخزين -52°م إلى +177°م (-62°ف إلى +351°ف)
نصف قطر الانحناء الأدنى 25.4 مم (1.0 بوصة)
عزم الدوران الموصى به شد بإحكام بالأصابع، عزم دوران أقصى 0.56 نيوتن·م (5 إنش·رطل)
القطر الأدنى للهدف 8.9 مم (0.35 بوصة)

مواصفات كابل التمديد

المعلمة المواصفات
مقاومة التيار المستمر للموصل المركزي 0.220 أوم/م (0.067 أوم/قدم)
مقاومة التيار المستمر للدرع 0.066 أوم/م (0.020 أوم/قدم)
سعة كابل التمديد 69.9 بيكوفاراد/م (21.3 بيكوفاراد/قدم) نموذجي
الطول الأقصى لتوصيل الأسلاك في الميدان 305 أمتار (1,000 قدم)

الميزات الرئيسية

  • مقاومة كيميائية أعلى بنسبة 35% من مجسات 3300 RAM لتطبيقات ضاغط العمليات
  • متوافق ميكانيكيًا وكهربائيًا مع مجسات 3300 RAM السابقة
  • خصائص عرض جانبية متفوقة مقارنة بمجس 190 من سلسلة 3000
  • خواتم O من فيتون تختم فرق الضغط بين طرف المجس والغلاف
  • كابل متحد المحور معزول بـ FEP بمقاومة 75 أوم
  • تدعم الأسلاك الميدانية كابلات ثلاثية الموصلات محمية بقياس 16 إلى 24 AWG

إرشادات التثبيت

عزم توصيل غلاف المجس: الحد الأقصى لعزم التوصيل لغلاف المجسات M8x1 هو 7.3 نيوتن·م (65 إنش·رطل). العزم الموصى به هو 5.1 نيوتن·م (45 إنش·رطل). الحد الأقصى لطول التوصيل بالخيط هو 12 مم.

عزم توصيل الموصل: شد بإصبع اليد كحد أقصى. لا تتجاوز 0.56 نيوتن·م (5 إنش·رطل).

الحد الأدنى لنصف قطر الانحناء: 25.4 مم (1.0 بوصة) مع أو بدون درع من الفولاذ المقاوم للصدأ.

ضبط الفجوة: الفجوة الموصى بها هي 1.0 مم (40 ميل). يبدأ النطاق الخطي تقريبًا من 0.25 مم (10 ميل) من الهدف.

الأسلاك الميدانية: يُنصح باستخدام 24-16 AWG. الحد الأقصى لطول الكابل 305 أمتار (1000 قدم) بين حساس Proximitor وجهاز المراقبة.

الأسئلة الشائعة

س1. هل 330903-00-03-10-02-05 متوافق مع أنظمة 3300 RAM الحالية؟
ج1. نعم. مجس 3300 NSv وكابل التمديد متوافقان ميكانيكيًا وكهربائيًا وقابلان للتبادل مع مجس القرب 3300 RAM وكابل التمديد السابقين من Bently Nevada.

س2. ما هو الحد الأقصى لمسافة الأسلاك الميدانية من حساس Proximitor إلى جهاز المراقبة؟
ج2. الحد الأقصى للطول هو 305 أمتار (1000 قدم) بين حساس Proximitor 3300 XL NSv وجهاز المراقبة. يبقى استجابة التردد من 0 إلى 10 كيلو هرتز مع هذا الطول.

س3. هل يتم اختبار المجسات بالضغط قبل الشحن؟
ج3. لا. لا يتم اختبار المجسات بالضغط قبل الشحن. مادة الختم تتكون من حلقة O من فيتون. اتصل بقسم التصميم المخصص إذا كان اختبار ختم الضغط مطلوبًا لتطبيقك.
