22B-D4P0H204

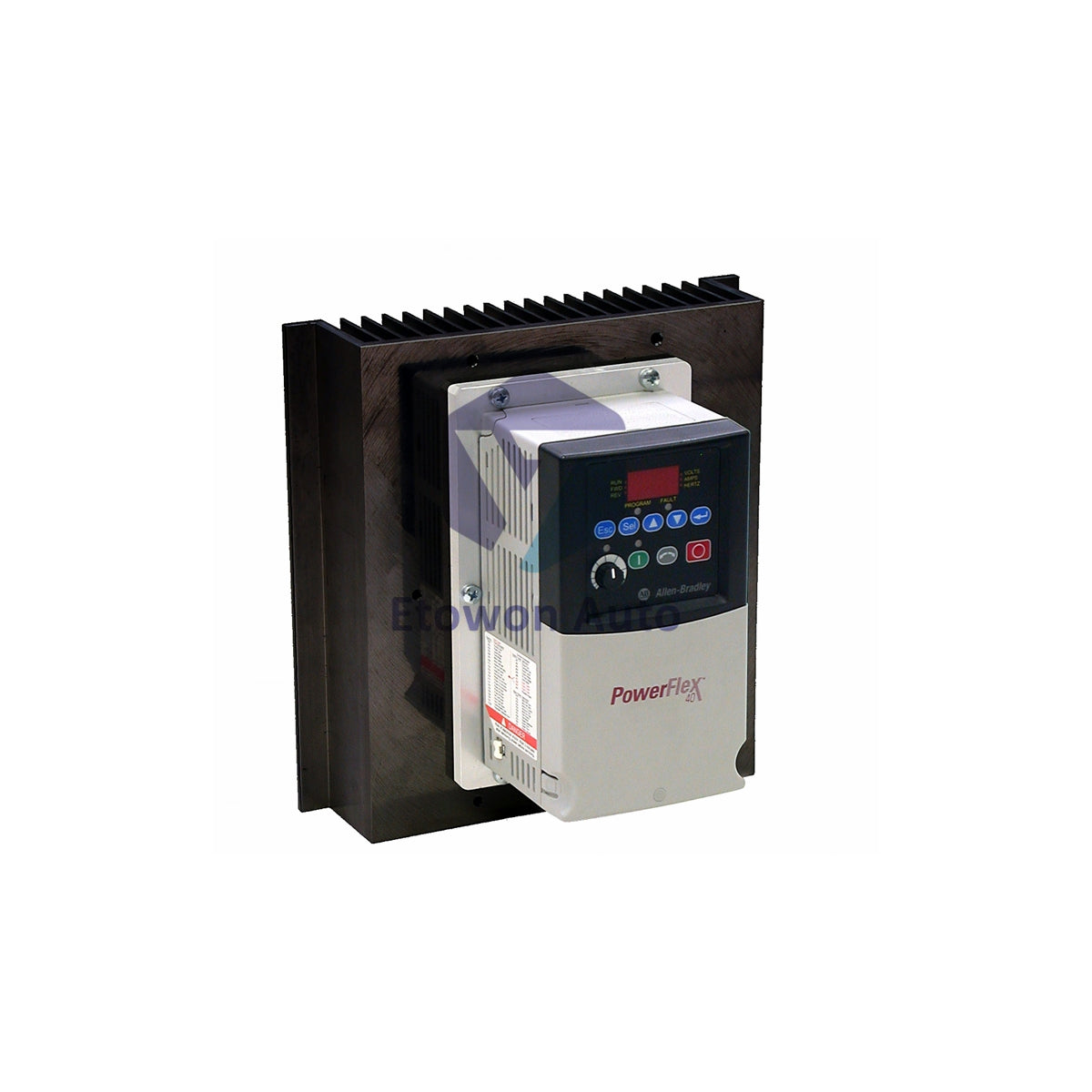

22B-D4P0H204 ألين-برادلي محرك تردد متغير 1.5 كيلوواط 2 حصان

متوفر في المخزون (12 وحدة)، جاهز للشحن

  • Manufacturer: Allen-Bradley

  • Product No.: 22B-D4P0H204

  • Product Type: محرك التيار المتردد

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 2200g

  • Shipping port: Xiamen

  • Warranty: 12 months

سياسة الإرجاع خلال 30 يومًا · ضمان لمدة 12 شهرًا
  • توصيل سريع
  • دعم على مدار الساعة
  • ضمان الجودة

Description

نظرة عامة على المنتج

يعد 22B-D4P0H204 محرك تردد متغير AC متعدد الاستخدامات وعالي الكفاءة من عائلة منتجات PowerFlex 40 الموثوقة من Allen-Bradley. مصمم لتوفير تنظيم دقيق لسرعة المحرك وتحكم عالي في العزم في شبكات الأتمتة الصناعية المتطلبة، هذا المحرك المتغير التردد من الإطار B مثالي لتطبيقات مثل الناقلات، والمراوح، والمضخات، وأنظمة مناولة المواد. يعمل على شبكة إمداد ثلاثية الطور بجهد 460 فولت، ويوفر خرج طاقة مستقر بقوة 1.5 كيلوواط (2 حصان). تم تكوين الوحدة كمحرك لوحة بديلة مع تصنيف حماية IP20، نوع NEMA/UL مفتوح، مما يسمح بالتكامل المباشر في حاويات التحكم بالمصنع مع تعظيم تدفق الهواء الفعلي وتبديد الحرارة.

المزايا التقنية الأساسية

  • تنوع تحكم متقدم: يدعم كل من تنظيم الفولت لكل هرتز (V/Hz) الكلاسيكي لمجموعات المراوح/المضخات البسيطة والتحكم المتجه بدون مستشعر (SVC) لتحقيق استقرار عزم دوران فائق عند السرعات المنخفضة وتكيف ديناميكي مع الأحمال.
  • حلقة PID مدمجة للعملية: يحتوي على حلقة تحكم PID مدمجة تتيح تنظيمًا في الوقت الحقيقي لمتغيرات العملية مثل الضغط أو درجة الحرارة أو معدل التدفق مباشرة عبر VFD، مما يلغي الحاجة إلى أجهزة تحكم منفصلة.
  • رابط اتصالات صناعية: بنية اتصال تسلسلي RS-485 مدمجة تدعم بالكامل بروتوكولات Modbus RTU القياسية، مما يسمح بتكوين متسلسل سلس وتحديثات تكوين عن بُعد.
  • تقليل قوي لارتفاعات الجهد: مزود بمقاومات أكسيد معدني ثقيلة مثبتة من المصنع لعزل وحماية لوحات المنطق الداخلية من ارتفاعات الجهد المفاجئة وضوضاء شبكة الكهرباء.

المواصفات الفنية

المعلمة تفاصيل المواصفات
الشركة المصنعة Allen-Bradley / Rockwell Automation
رقم الموديل الكامل 22B-D4P0H204
سلسلة المنتج PowerFlex 40
حجم إطار الأجهزة الإطار B
تصنيف جهد الإدخال نطاق تشغيل 323 - 528 فولت تيار متردد، 3 مراحل
تيار الإدخال المقنن سعة طاقة 5.7 أمبير / 4.0 كيلو فولت أمبير
طاقة الإخراج تصنيف خرج عمود نشط 1.5 كيلوواط (2 حصان)
تيار الإخراج المستمر 4.0 أمبير
تردد الإخراج القابل للبرمجة نطاق قابل للتوسع من 0 إلى 400 هرتز
حدود استقرار السرعة ±2% من السرعة الأساسية الاسمية عبر نطاق تنظيم واسع 40:1
شكل الهيكل الخارجي محرك لوحة بديلة - IP20، نوع NEMA/UL مفتوح
الوزن الصافي الفعلي حزمة قوية مدمجة بوزن 2.2 كجم (4.85 رطل)
الأبعاد (العرض × الارتفاع × العمق) 100 مم × 213 مم × 136 مم (3.94 إنش × 8.39 إنش × 5.35 إنش)

إرشادات التركيب والهندسة والأسلاك

  • مساحة تركيب الحاوية: عند تركيب الإطار المفتوح من نوع IP20 على اللوحة، حافظ على مسافة تركيب لا تقل عن 120 مم فوق وتحت الهيكل لدعم تدفق الهواء الحراري ومنع تقليل الأداء الحراري.
  • التوصيلات والأسلاك الطرفية: قم بتجريد أسلاك المحرك ومدخل الطاقة إلى الأبعاد المحددة وثبتها في كتل التوصيل الكهربائية الداخلية. تأكد من شد جميع براغي الأطراف بالتساوي لتقليل مقاومة الاتصال والنقاط الساخنة المحلية.
  • حماية النظام المتكاملة: يوفر المحرك معلمات تخفيف ذكية مدمجة تشمل فصل التيار الزائد للأجهزة، مراقبة ديناميكية للجهد الزائد والجهد المنخفض، وقدرات تحكم في الكبح الديناميكي لتفريغ طاقة التباطؤ المتجددة بأمان.
  • تكوين الواجهة: تم تبسيط مراقبة الميدان واستكشاف أخطاء بدء التشغيل عبر لوحة مفاتيح تحكم مدمجة وثابتة تتميز بشاشة عرض LCD أبجدية رقمية عالية الوضوح.

لماذا تختار هذا الطراز

  • تصميم موفر للمساحة: يوفر تخطيط الإطار B المحسن نسبة ممتازة بين الطاقة والحجم، مما يقلل من المساحة المطلوبة داخل مراكز التحكم بالمحركات (MCCs) المزدحمة.
  • جودة PowerFlex المثبتة: جزء من فئة منتجات موحدة عالميًا معروفة بمتوسط وقت بين الأعطال (MTBF) استثنائي وبرمجة معلمات بديهية.
  • تركيب سلس بدون تعديل: مصمم بدقة كتكوين لوحة استبدال، مما يجعل استبدال الصيانة سريعًا، قابلًا للتكرار بدرجة عالية، وخاليًا من المشاكل.

الأسئلة الفنية المتكررة

Q1: ماذا يعني تعيين "لوحة الاستبدال" لتكوين هذا المحرك؟
A1: يشير ذلك إلى أن VFD مبني على قالب لوحة خلفية هيكلية متخصصة، مما يسمح للجهاز بالانزلاق مباشرة في ملفات تعريف التخطيط المثقوبة مسبقًا المطابقة دون تعديل صفائح اللوحة الفرعية الرئيسية.

Q2: هل يمكن برمجة هذا الطراز لتشغيل محركات متخصصة عالية التردد وعالية السرعة؟
A2: نعم. يتميز المحرك بنافذة إخراج قابلة للبرمجة واسعة يمكنها التدرج بأمان من 0 هرتز حتى 400 هرتز كحد أقصى لدعم تصميمات المغزل المتخصصة أو المحركات عالية السرعة.

Q3: هل هذا المنتج جديد أم مخزون فائض معاد تجديده؟
A3: يتم توريد هذا المنتج حصريًا كجهاز جديد وأصلي 100% داخل تغليفه الحماية الأصلي من المصنع، ويشمل ضمان أداء ميكانيكي كامل لمدة 12 شهرًا.
