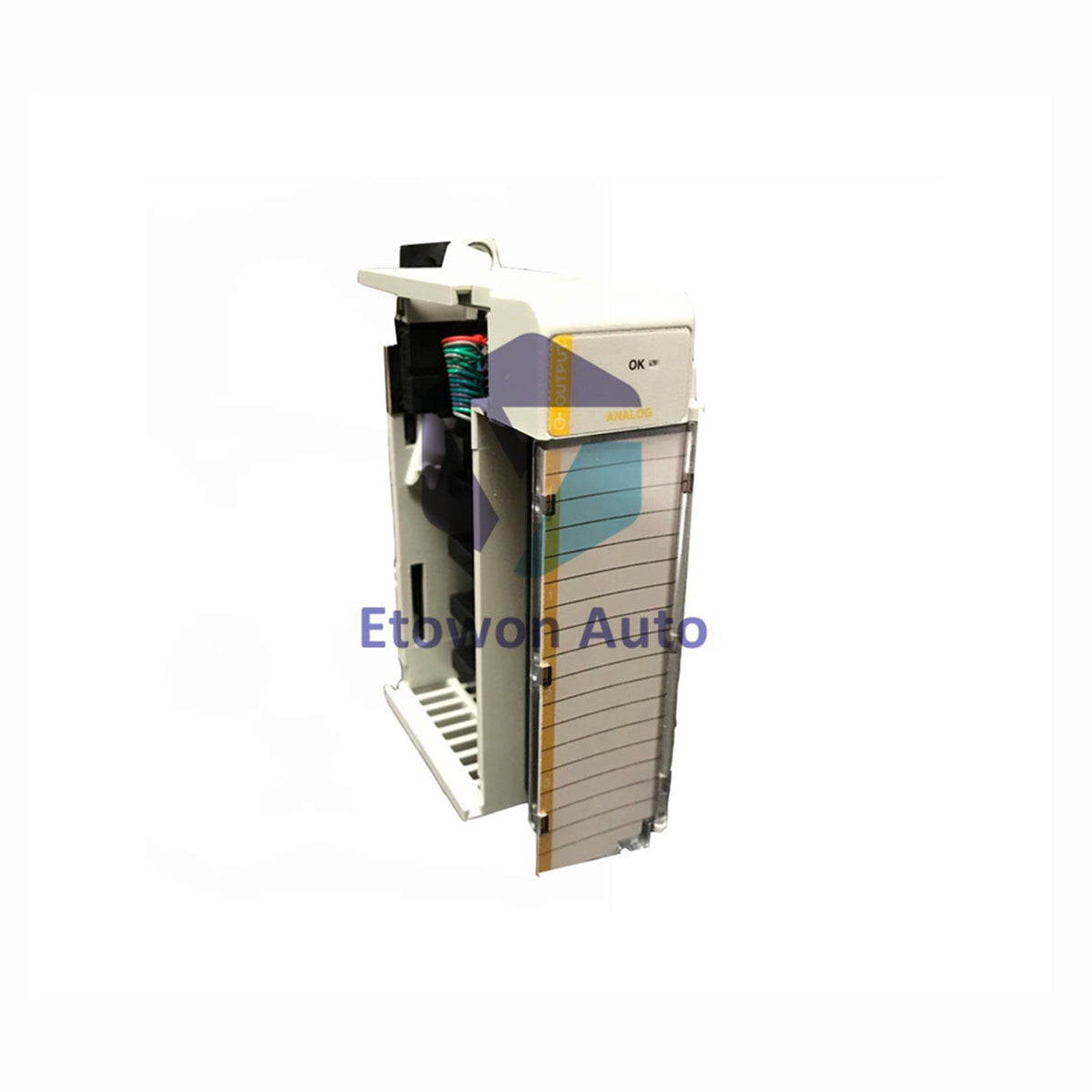

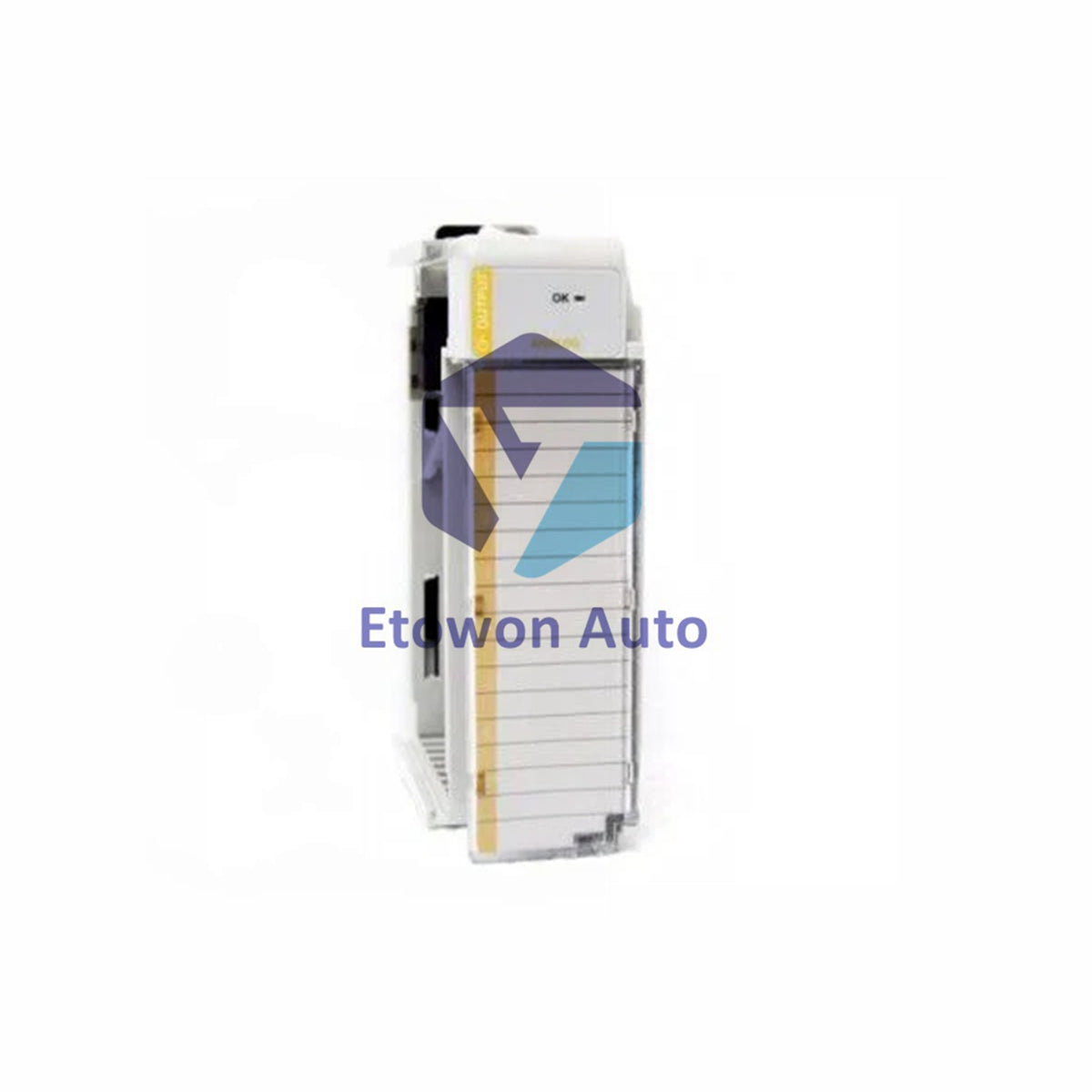

1769-OF2 وحدة إخراج متوافقة مع Allen-Bradley PowerFlex

نظرة عامة على المنتج

يعد Allen-Bradley 1769-OF2 وحدة إخراج تماثلية عالية الدقة مصممة لأنظمة CompactLogix وMicroLogix 1500. توفر هذه الوحدة ذات القناتين الواجهة الحيوية اللازمة لتحويل بيانات المتحكم الرقمي إلى إشارات تماثلية دقيقة لإدارة المشغلات والصمامات ومحركات القيادة.

التكوين الفني

إخراج إشارة دقيق

يقدم 1769-OF2 وضوح إشارة استثنائي بدقة 14-بت أحادي القطب و15-بت ثنائي القطب. يمكن تكوين كل قناة بشكل مستقل لعدة نطاقات جهد (±10 فولت، 0-10 فولت، 0-5 فولت، 1-5 فولت) أو نطاقات تيار (0-20 مللي أمبير، 4-20 مللي أمبير). تتيح هذه المرونة لـ 1769-OF2 التكامل بسلاسة مع مجموعة واسعة من الأجهزة الميدانية دون الحاجة إلى محولات إشارة إضافية.

تشخيصات وحماية متينة

مصمم لتحقيق أقصى وقت تشغيل، يتضمن 1769-OF2 حماية مدمجة من الدائرة القصيرة والجهد الزائد. يتميز بالكشف الاستباقي عن الأسلاك المفتوحة بزمن استجابة 10 مللي ثانية، مما يسمح للمتَحكم بتحديد الأعطال في الأسلاك والتفاعل معها فورًا. تقلل هذه القدرات التشخيصية من وقت استكشاف الأخطاء وتحمي المعدات الحساسة من التلف الكهربائي.

المواصفات الفنية

دليل التثبيت والصيانة

• موضع اللوحة الخلفية: يحتوي 1769-OF2 على تصنيف مسافة مزود الطاقة يبلغ 8. يجب تركيبه ضمن 8 فتحات من مزود طاقة نظام 1769 لضمان التشغيل السليم.
• متطلبات الأسلاك: استخدم كابل محمي صلب 22-14 AWG أو كابل محمي مجدول 22-16 AWG. حافظ على فصل الأسلاك التناظرية عن خطوط التيار المتردد عالية الجهد لمنع تداخل الإشارات.
• التأريض: للحفاظ على دقة الإشارة العالية، قم بتأريض درع الكابل عند كتلة التوصيل الخاصة بـ 1769-OF2. تأكد من تأريض طرف واحد فقط من الدرع لتجنب دوائر التأريض.

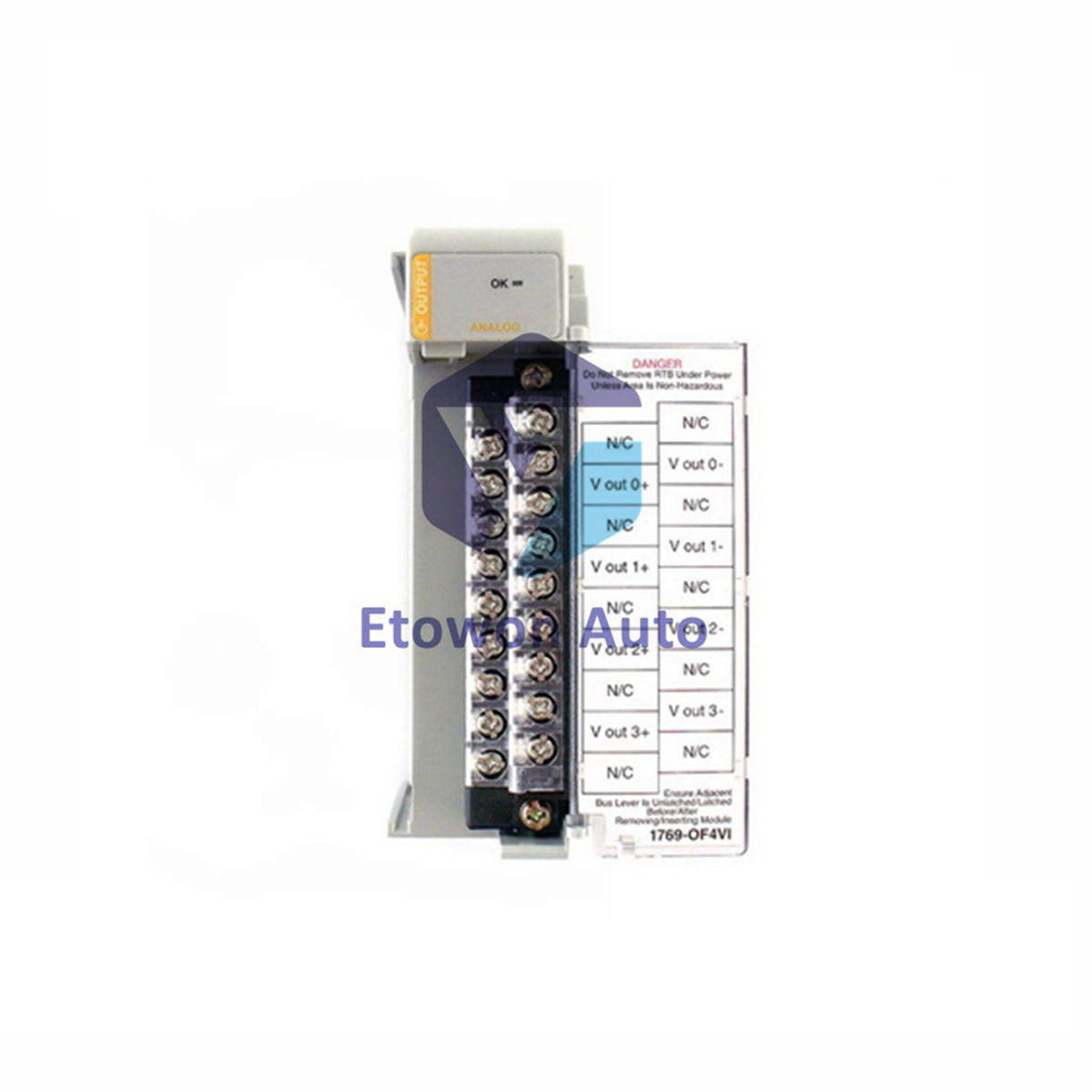

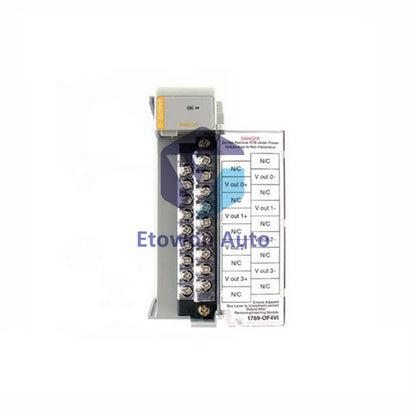

• كتلة التوصيل: تستخدم الوحدة كتلة التوصيل القابلة للإزالة 1769-RTBN18، مما يسمح باستبدال الوحدة بسرعة دون فصل الأسلاك الميدانية.

مزايا هندسية

يوفر 1769-OF2 حلاً مدمجًا وفعالًا للحلقات التحكمية التي تعتمد على الدقة. استجابته السريعة خلال 2.9 مللي ثانية مثالية للأنظمة سريعة الاستجابة مثل تنظيم الضغط أو تزامن المحركات عالية السرعة. من خلال دمج هذه القنوات مباشرة في هيكل Compact I/O، يقلل 1769-OF2 من التأخير المرتبط بالمحولات البعيدة، مما يوفر بنية تحكم أكثر استجابة لمصنعي الآلات.

الأسئلة الفنية المتكررة

س: هل يتطلب 1769-OF2 معايرة ميدانية؟
ج: لا. 1769-OF2 معاير بدقة عالية في المصنع ولا يتطلب ضبطًا دوريًا في الموقع.

س: ماذا يحدث إذا تم فصل سلك؟
ج: يتميز 1769-OF2 بالكشف عن الأسلاك المفتوحة الذي يُفعّل بت بت الحالة في وحدة التحكم خلال 10 مللي ثانية، مما يسمح للمنطق ببدء إيقاف آمن أو إنذار.

س: هل يمكنني تركيب 1769-OF2 أفقيًا أم عموديًا؟
ج: تم تصميم الوحدة لتركيبها على سكة DIN أو اللوحة. بينما يكون التركيب الأفقي هو المعيار، تأكد من وجود مساحة عمودية كافية لتبديد الحرارة وفقًا لدليل المستخدم.
