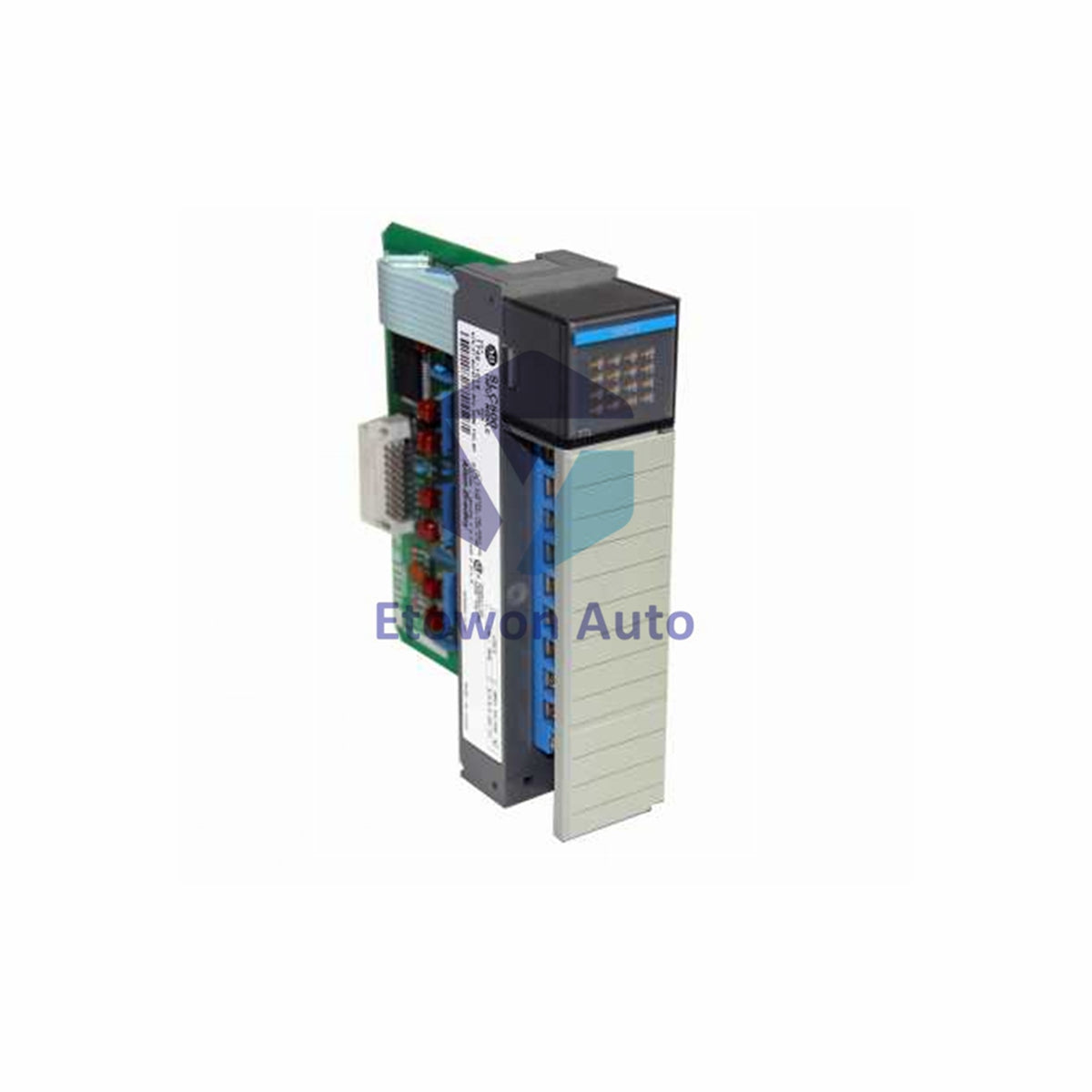

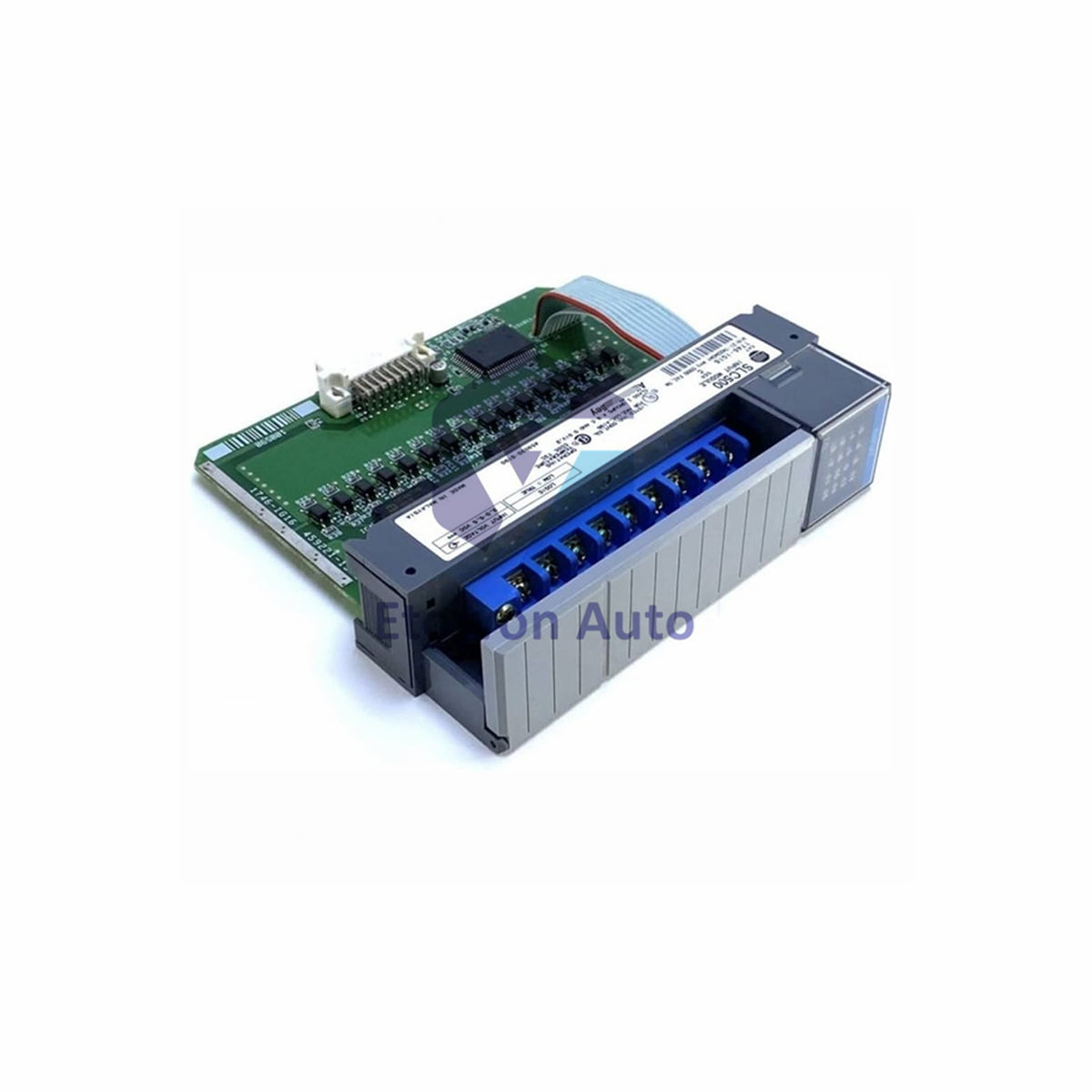

وحدة إدخال إشارة TTL من Allen-Bradley

نظرة عامة على الطراز

• رقم الطراز: 1746-IG16
• فئة جهد الإدخال: 5 فولت تيار مستمر TTL (إدخال مصدر)
• عدد المداخل: 16
• النقاط المشتركة: 16 نقطة لكل طرف مشترك

المواصفات التشغيلية

• نطاق جهد التشغيل: +4.5 فولت إلى 5.5 فولت تيار مستمر
• تذبذب الذروة إلى الذروة: 50 مللي فولت (كحد أقصى)
• جهد حالة الإيقاف: 2...5.5 فولت تيار مستمر (يشير إلى منطق معكوس لمداخل TTL)

مقاييس الأداء

• تأخير الإشارة: الحد الأقصى للتشغيل = 0.25 مللي ثانية، الإيقاف = 0.50 مللي ثانية
• تيار الإدخال: اسمي 3.7 مللي أمبير عند 5 فولت تيار مستمر
• أقصى تيار في حالة الإيقاف: 4.1 مللي أمبير

استهلاك التيار

• استهلاك التيار من اللوحة الخلفية:
  • 0.140 أمبير عند 5 فولت تيار مستمر
  • 0.0 أمبير عند 24 فولت تيار مستمر

الخصائص الفيزيائية

• الوزن: 0.3 كيلوجرام

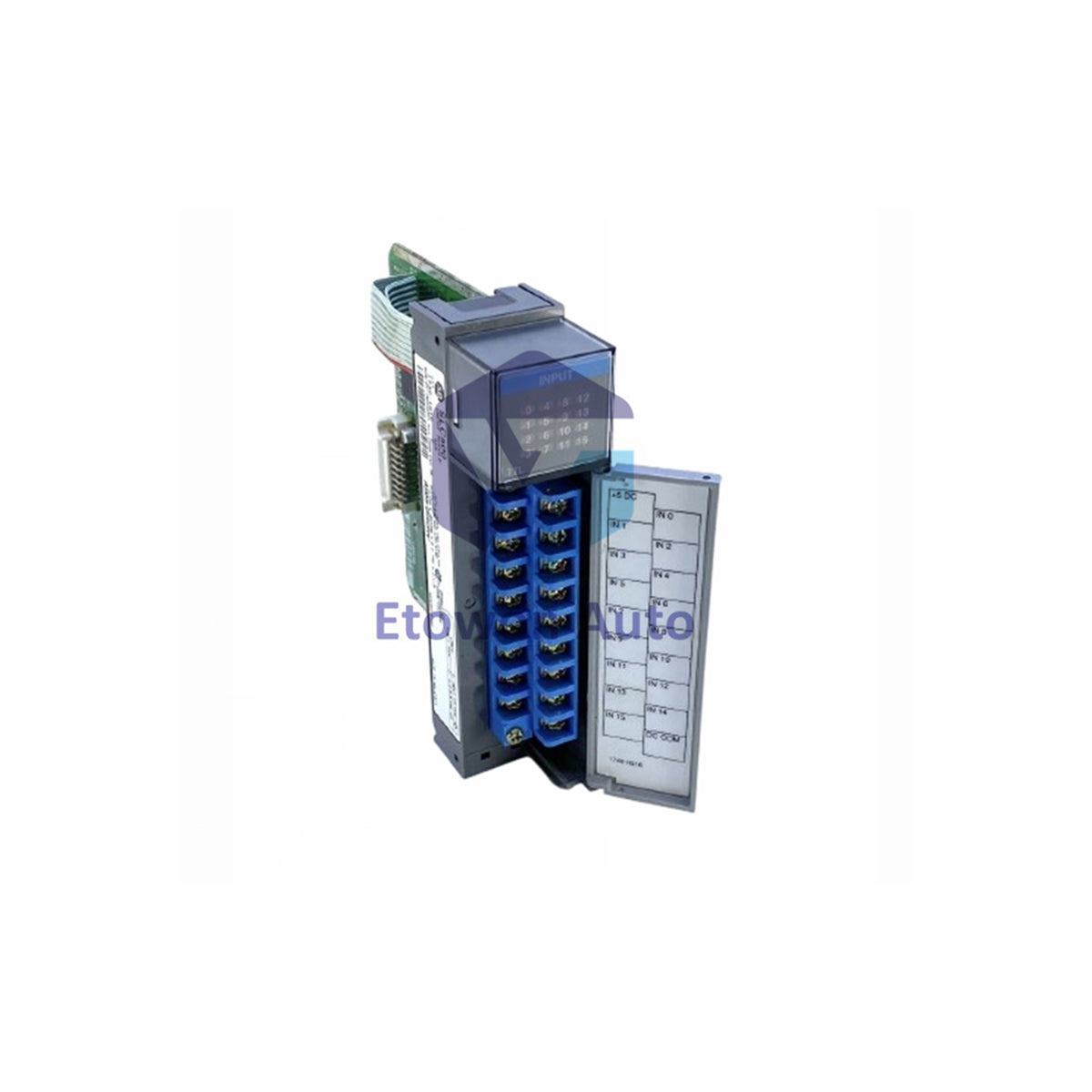

• التصميم: يتضمن كتلة طرفية قابلة للإزالة لتسهيل التوصيل.

الميزات الإضافية

• المنطق المعكوس: مداخل TTL تعمل بمنطق معكوس (-0.2...0.8 فولت تيار مستمر = جهد منخفض = تشغيل).
• مرونة التطبيق: مثالي لمختلف أنظمة الأتمتة والتحكم، مما يسمح بالتكامل السهل.
• كفاءة التركيب: تصميم مبسط يسهل التركيب والصيانة السريعة.
•
