Bently Nevada 3500/42M 138700-01 Shaft Absolute I/O-module

Productoverzicht

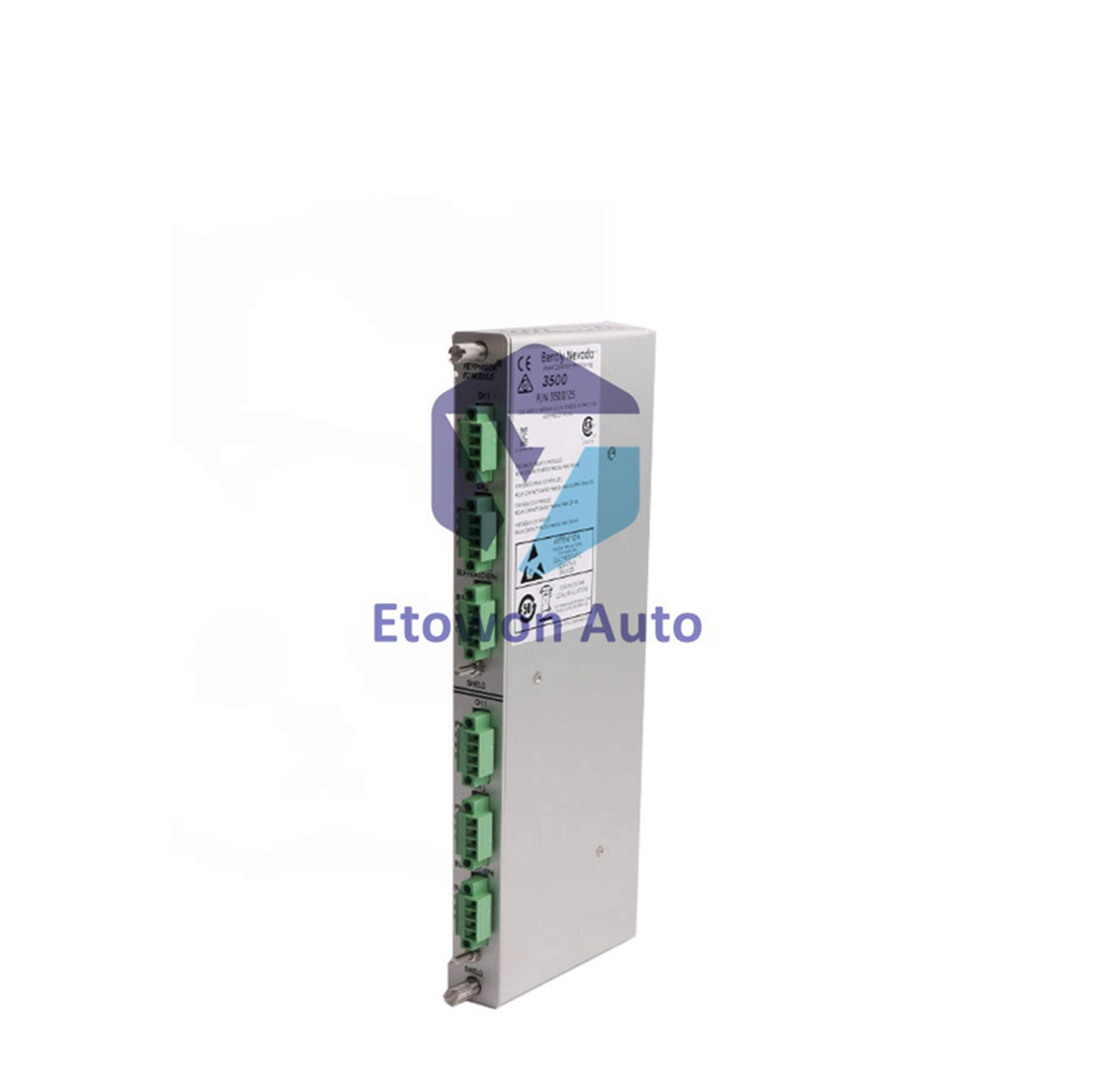

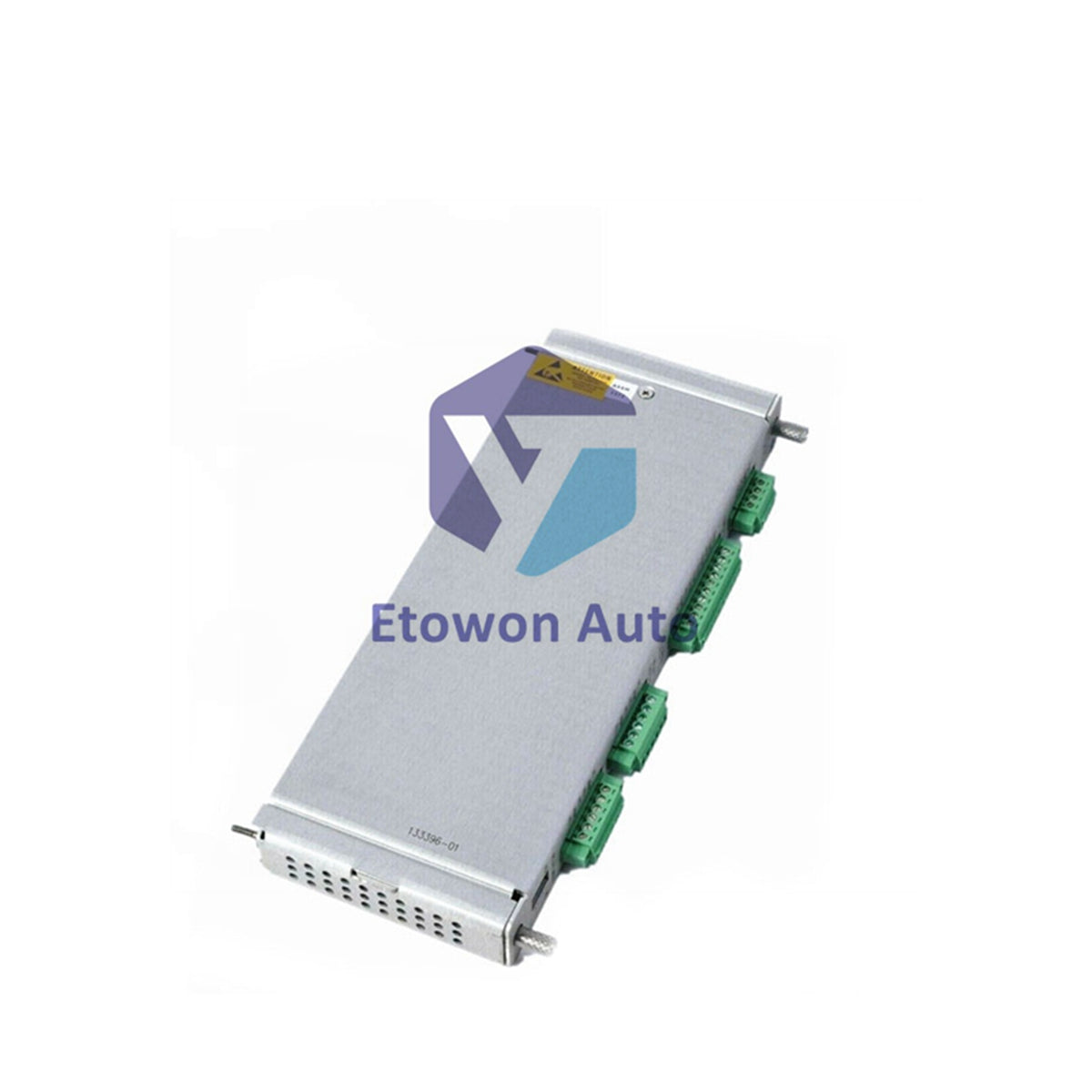

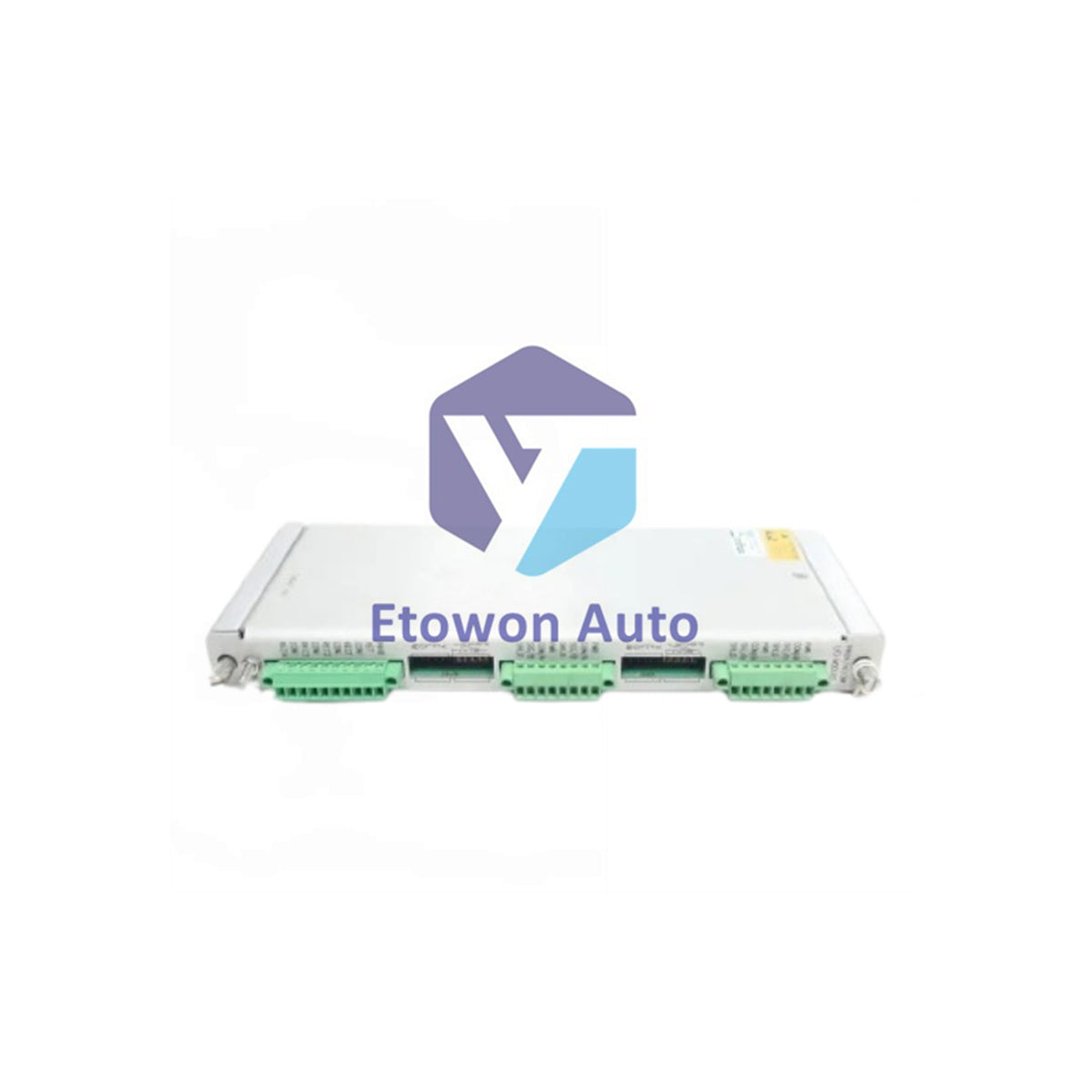

De Bently Nevada 3500/42M (onderdeelnummer: 138700-01) is een gespecialiseerde Shaft Absolute I/O-module die is ontworpen om direct te koppelen met de 3500/42M Proximitor Seismic Monitor-groep. Deze versie is specifiek ontwikkeld voor gebruik met Externe Aansluitingsblokken (ET), waardoor veldbekabeling kan worden geconsolideerd in multi-terminal kasten in plaats van direct op de achterkant van het machinebeschermingsrek. De 138700-01 accepteert ingangs-kanalen van contactloze nabijheidsprobes, Velomitor piëzo-snelheidssensoren en Seismoprobe bewegende spoel-transducers, wat uitgebreide shaft absolute trillingsberekeningen en behuizinguitbreidingsdiagnostiek mogelijk maakt voor kritieke turbomachines.

Technische Configuratie

Kerntechnische Voordelen

De 138700-01 Shaft Absolute I/O-module heeft een ultralicht, compact structureel ontwerp dat direct in de achterste sleuven van de standaard 3500 chassis-backplane wordt gemonteerd. Het verwerkt complexe signaalconditioneringspaden gelijktijdig over meerdere sensorlijnen en biedt aangepaste vermogensprofielen afhankelijk van transducercombinaties. De hardware bevat interne circuitisolatie om aangrenzende monitor-kanalen te beschermen tegen veldgeïnduceerde elektrische ruis of aardlusfouten, waardoor ononderbroken diagnostische trackingloops behouden blijven in veeleisende, zwaarbelaste fabrieksomgevingen.

Technische Specificaties

Installatiehandleiding

Mechanische Backplane-assemblage

Zoek de overeenkomstige achterste sleuf die is toegewezen aan de hoofd 3500/42M Proximitor Seismic Monitor-kaart aan de voorkant van het rek. Schuif de 138700-01 I/O-module in de achterste sleuven langs de uitlijningskanalen. Duw stevig totdat de module volledig in de backplane-connectorarray past, en zet vervolgens de twee geïntegreerde captive montagemschroeven vast om een betrouwbare mechanische aardverbinding te realiseren.

Externe Aansluitinfrastructuur

Verbind de gespecialiseerde multi-aderige externe terminatiekabel van de hoogdichte centronic-stekker op het 138700-01 modulepaneel met het externe ET-blok in de marshalingkast. Houd de kabel vrij van scherpe structurele randen en klem deze stevig vast om mechanische spanning op de aansluitinterfaces te voorkomen.

Veldtransducerbedrading

Sluit individuele veldbedradingsdraden van nabijheidsprobes, Velomitors of Seismoprobes direct aan op de schroeven van de terminalstrip van het externe ET-blok. Gebruik hoogwaardige getwiste, afgeschermde kabels voor alle veldbedrading. Aarde de afschermingen uitsluitend bij de aardingsstrip van het terminatieblok om sensorgegevenskanalen te isoleren van elektromagnetische interferentie.

Technische Voordelen

Geconsolideerde Multi-Sensorverwerking

De 138700-01 module elimineert de noodzaak voor aparte, toegewijde sensorinterfaces door verschillende transducerlijnen via één multi-kanaals I/O-module te routeren. Deze geconsolideerde verwerking stelt het 3500-systeem in staat om behuizing- en relatieve asverplaatsingsparameters dynamisch te combineren tot realtime absolute trillingsmetingen van de as.

Gestroomlijnd Onderhoud en Veiligheid

De externe terminatiearchitectuur verhoogt de veiligheid van de installatie doordat onderhoudstechnici in het veld uit de buurt blijven van live stroommodules op het kernbeschermingsrek tijdens testlussen. Omdat verbindingen eindigen op een apart kastblok, kunnen ingenieurs individuele kanaallijnen testen en isoleren zonder aangrenzende actieve kanalen te verstoren.

Technische FAQ's

Q1: Kan ik deze I/O-module gebruiken met standaard interne terminatieschroefblokken?

A1: Nee. De 138700-01 is specifiek gebouwd met hoogdichte pinpoorten voor externe terminatieopstellingen. Als uw installatie bedrading direct op de achterkant van het 3500-rek vereist, gebruik dan de interne terminatievariant van de 3500/42M I/O-module.

Q2: Waarom variëren de voedingsspanningen aanzienlijk tussen Velomitor- en Seismoprobe-configuraties?

A2: De module past zijn interne voedingsrails dynamisch aan op basis van de configuratie. Nabijheidssensoren en Velomitors vereisen een actieve constante stroomlusvoeding (23,9 V), terwijl passieve bewegende spoel Seismoprobes een lagere bias-spanningconfiguratie (6,82 V) nodig hebben om de verplaatsing van de sensorspoel nauwkeurig te meten.

Q3: Werkt de 138700-01 I/O-module onafhankelijk binnen het rek?

A3: Nee. De 138700-01 is een routeringshardwarecomponent. Deze moet direct gekoppeld worden aan een front-slot 3500/42M Proximitor Seismic Monitor-kaart, die de signaalverwerkingsalgoritmen en diagnostische logicaroutines uitvoert.
