TSXCTY2A

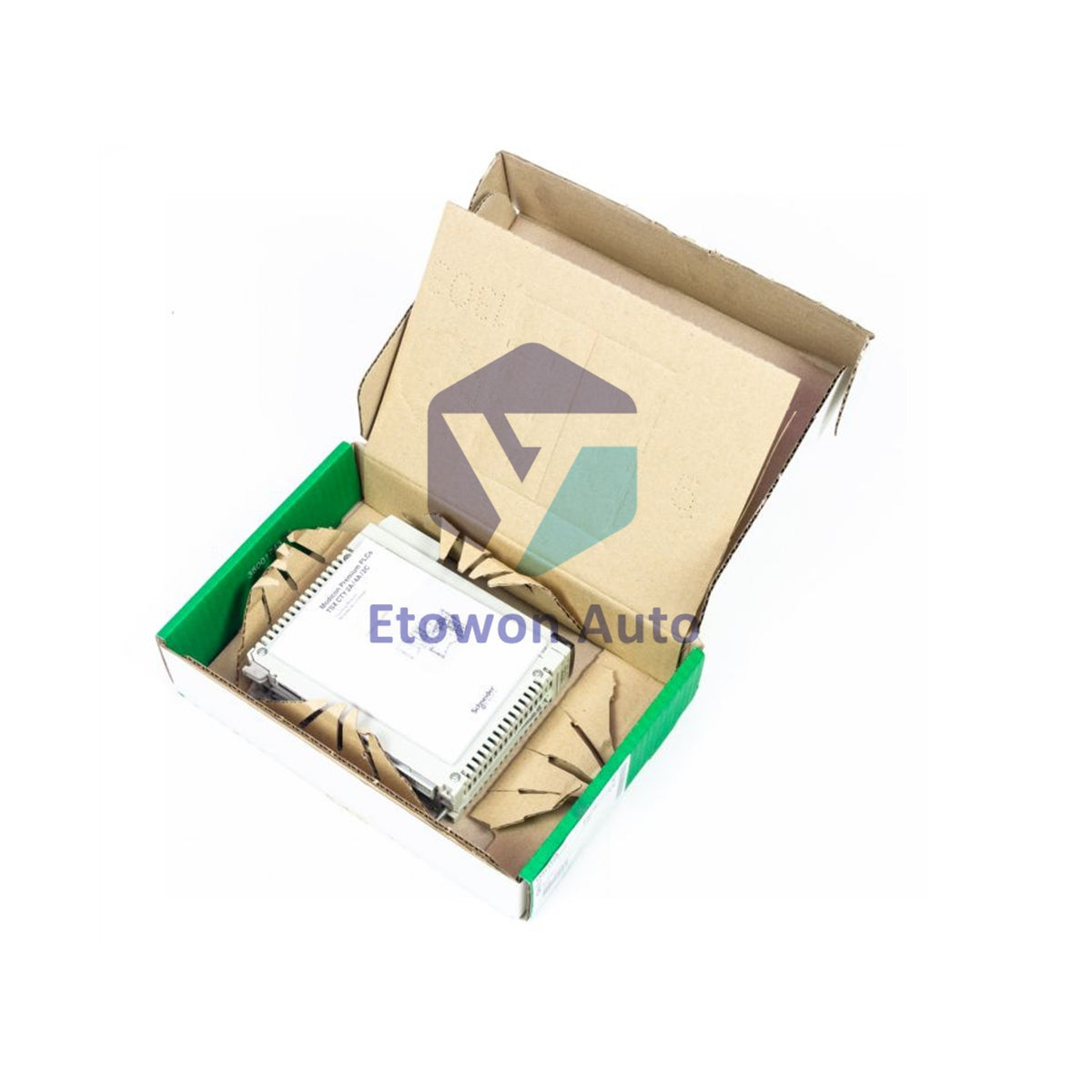

TSXCTY2A Schneider Counter Module 40kHz 2 Channel TSX Micro

På lager (26 enheter), klar til å sendes

  • Manufacturer: Schneider

  • Product No.: TSXCTY2A

  • Product Type: Counter Module

  • Product Origin: FR

  • Payment:T/T, Western Union

  • Weight: 320g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 dagers returrett · 12 måneders garanti
  • Rask levering
  • 24/7 kundestøtte
  • Kvalitetssikring

Beskrivelse

Schneider Electric TSXCTY2A Counter Module

Product Overview

The Schneider Electric TSXCTY2A is an auxiliary output counter module designed for TSX Micro and Modicon Premium PLCs. It features 2 channels with 40 kHz counting frequency and operates under EN/IEC 61131 standards. The module supports 2/3-wire proximity sensors (PNP/NPN) and incremental encoders. Weight is 0.32 kg (0.71 lbs).

Specifications

Parameter Value
Brand Schneider Electric
Model TSXCTY2A
Product Line TSX Micro / Modicon Premium
Product Type Counter Module / Auxiliary Output Module
Channels 2
Counting Frequency 40 kHz
Electrical Circuit Type Auxiliary Output EN/IEC 61131
Cycle Time 5 ms
Response Time < 2.5 ms
Input Logic Current Sink (Positive Logic)
Input Compatibility 2/3-wire PNP/NPN sensors, Incremental encoder (10-30V totem pole, 5V DC RS422)
Sensor Input Voltage 24 V, 18 mA
Auxiliary Input 24 V, 7 mA (preset, enable, read)
Encoder Input 5 V, 18 mA
Voltage State 1 (Sensors) ≥ 11 V
Voltage State 1 (Encoder) ≥ 2.4 V
Voltage State 0 (Sensors) ≤ 5 V
Voltage State 0 (Encoder) ≤ 1.2 V
Output Voltage 24 VDC
Nominal Output Current 0.5 A
Output Voltage Limits 19-30 V
Power Dissipation 4.5-6 W
Current Consumption 280 mA @ 5 VDC, 30 mA @ 24 VDC
Module Format Standard
Local Signalling RUN, I/O, ERR, 2x CH LEDs
Electrical Connection 1 x HE-10 (20 pins), 2 x SUB-D 15
Operating Temperature 0 to 60 °C
Storage Temperature -25 to 70 °C
Relative Humidity 5-95% (non-condensing)
Weight 0.32 kg (0.71 lbs)
EAN 3389110756975

Key Features

  • 2 channels with 40 kHz counting frequency
  • Complies with EN/IEC 61131 standards
  • Supports 2/3-wire PNP/NPN proximity sensors
  • Compatible with incremental encoders (10-30V totem pole, 5V DC RS422)
  • Response time under 2.5 ms for prompt reactions
  • 24 VDC output with 0.5 A nominal current
  • Thermal overload and short-circuit protection
  • Reverse polarity protection via reverse diode
  • Diagnostic LEDs for RUN, I/O, ERR, and channel status

Installation Notes

Install the module in a TSX Micro or Modicon Premium PLC rack. Connect sensors using the HE-10 20-pin connector or SUB-D 15 connectors. Ensure input voltage limits are observed: 19-30 V for sensors and auxiliary inputs, 5.5 V maximum for encoder inputs. The module provides 24 VDC output for connected devices. Maintain operating temperature between 0 and 60 °C with 5-95% relative humidity (non-condensing).

FAQs

Q1: What is the counting frequency of the TSXCTY2A?

A1: 40 kHz across 2 channels.

Q2: What input types are compatible with this module?

A2: 2/3-wire PNP/NPN proximity sensors and incremental encoders (10-30V totem pole or 5V DC RS422).

Q3: What is the output rating of this module?

A3: 24 VDC output with 0.5 A nominal current and 19-30 V output voltage limits.
