330130-040-01-05 Bently Nevada kraftig pansret kabel

Produktoversikt

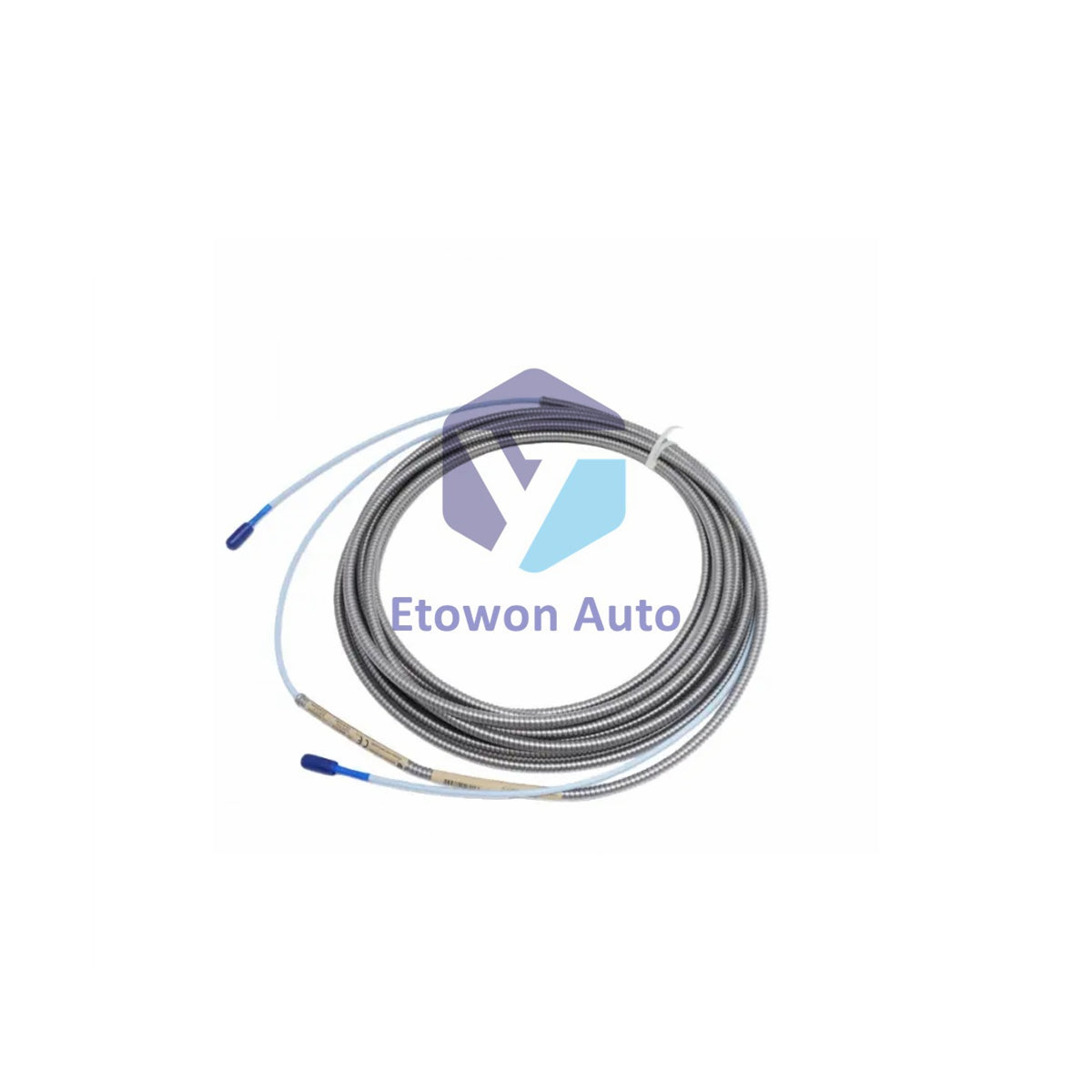

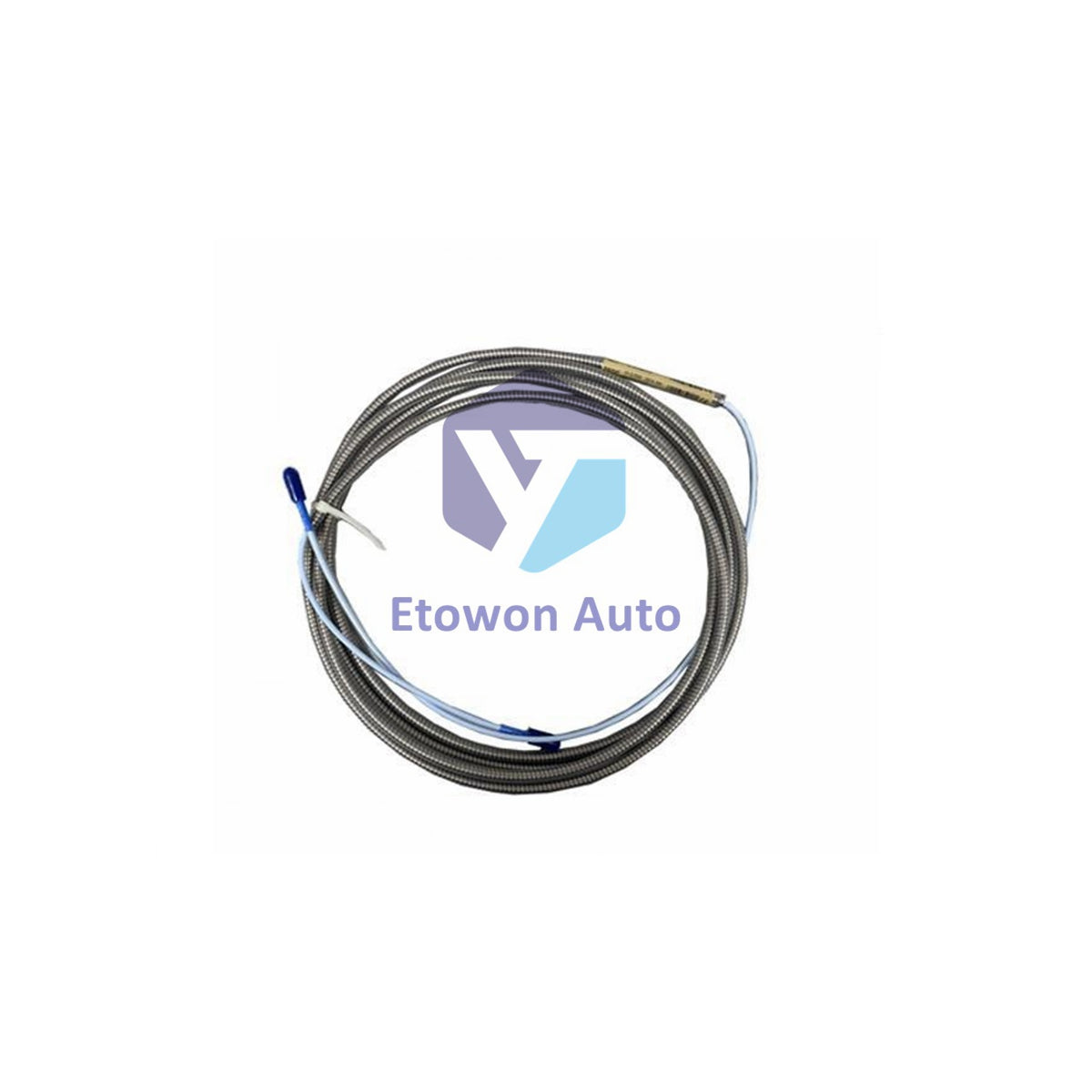

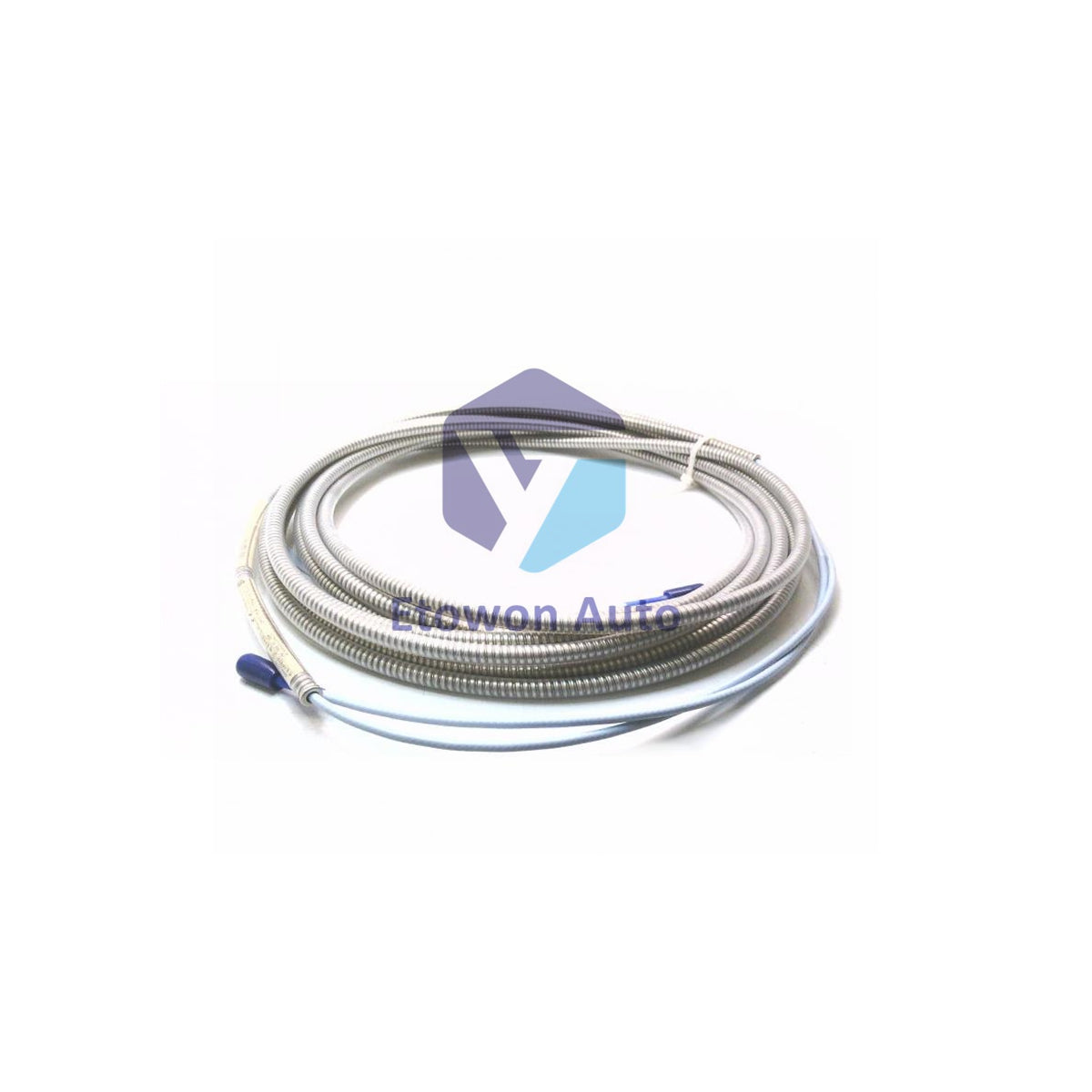

Bently Nevada 330130-040-01-05 fungerer som en høyytelses 3300 XL-serie forlengelseskabel utviklet for nærhetstransducersystemer[cite: 1]. Denne premium 4,0 meter lange armerte kabelen fungerer som den viktige elektriske forbindelsen som kobler en 8 mm virvelstrømsprobe til en Proximitor-sensor[cite: 1]. Den overfører nøyaktig høyfrekvent forskyvningstelemetri fra kritisk roterende maskineri, som industrielle dampturbiner og kompressorer, uten signaltap eller impedansubalanser[cite: 1]. Med en robust total netto vekt på 0,618 kg sikrer dette USA-produserte produktet optimal beskyttelse og langvarig pålitelighet i tøffe industrielle miljøer[cite: 1]. For internasjonal forsyningskjedeoverholdelse kan et offisielt opprinnelsessertifikat (COO) legges til på forespørsel[cite: 1].

Kjerne teknologiske fordeler

Suffiks delnummerkonfigurasjon

Den spesifikke modellkodestrengen beskriver presise strukturelle egenskaper utviklet for umiddelbar bruk[cite: 1]:

• 040 Kabelengdealternativ: Gir en nominell kabellengde på nøyaktig 4,0 meter (11,5 fot) for spesifikke avstander mellom sensor og forsterker[cite: 1].
• 01 Kontaktalternativ: Har en robust, tungt armert kabelkonfigurasjon designet for å tåle mekaniske støt[cite: 1].
• 05 Godkjenningsalternativ: Inkluderer fullstendige sertifiseringer for farlige områder i samsvar med globale CSA-, ATEX- og IECEx-sikkerhetsrammer[cite: 1].

Robust armering og trekkstyrke

Den fysiske konstruksjonen har en standard armert jakkeoppsett, optimalisert med en tetthet på 103 g/m for å oppnå en solid totalvekt på 0,618 kg[cite: 1]. Den underliggende arkitekturen benytter et patentert CableLoc-design, som gir en enorm trekkstyrke på 330 N (75 lbf) for å sikre at monteringen festes sikkert og tåler kraftig industriell trekkspenning[cite: 1].

Presis likestrømsmotstand

Kabelkjernen sikrer svært repeterbare kalibreringer av virvelstrømsensorer gjennom strengt kontrollerte interne motstandstoleranser[cite: 1]. Senterlederen (RCORE) opprettholder en lav motstand på 0,88 ± 0,13 Ω, mens den ytre jakkegrensen (RJACKET) måler nøyaktig 0,26 ± 0,05 Ω[cite: 1].

Tekniske spesifikasjoner

Ingeniørinstallasjonsveiledning

Probe-tilkobling og oljebeskyttelse

Hver kabelpakke inkluderer førsteklasses silikon-tape[cite: 1]. Ikke bruk silikon-tape hvis den aktive probe-til-forlengelsesforbindelsen utsettes for aggressiv turbinolje[cite: 1]. For disse spesifikke bruksområdene bør alternative beskyttelseshus for kontakter skaffes for å beskytte den elektriske grensesnittet mot oljeinntrengning[cite: 1].

Standard operasjonell gap-referanse

For nominell kalibrering og maksimal målelineæritet over 2 mm-spennet, plasser 8 mm virvelstrømsproben nøyaktig 1,27 mm (50 mil) fra målet[cite: 1]. Sørg for at maskinens akselmål består av AISI 4140-stål for å opprettholde streng nøyaktighet i sløyfeutgangen[cite: 1].

Feltkabling-konfigurasjoner

Koble Proximitor-sensoren til monitorer med en 3-leder skjermet triadekabel med tinnbelagt ledning[cite: 1]. Hold den totale ledningslengden under den maksimale fysiske grensen på 305 meter (1 000 fot) for å forhindre signalforringelse ved høye maskinvibrasjonsfrekvenser[cite: 1]. Fest den 0,618 kg tunge pansrede enheten godt for å unngå spenning på probe-tilkoblingspunktene[cite: 1].

Ingeniørmessige fordeler

Førsteklasses beskyttelse og signalintegritet

Det dynamiske kompromissløse designet kombinerer lav nominell linjekapasitans med en utgangsmotstand på 50 Ω[cite: 1]. Den ytre panseringen gir ekstrem knusebeskyttelse uten å gå på bekostning av høyfidelitets frekvensrespons i sløyfen[cite: 1].

Utmerket fuktighetsstabilitet

Testet i streng overensstemmelse med IEC 68-2-3-standarden i 56 sammenhengende dager i kamre med 93 % relativ fuktighet, viser de interne materialene en endring på under 3 % i gjennomsnittlig skala-faktor (ASF)[cite: 1].

Patenterte strukturelle holdbarhet

Kombinasjonen av den proprietære TipLoc-kroppsmoldingen med CableLoc-termineringsmetoden sikrer komponentene mot en trekkraft på opptil 330 N, og eliminerer standard kabelavkoblingsfeil inne i tøffe maskinhus[cite: 1].

Tekniske vanlige spørsmål

Q1: Hva skjer hvis systemets inngangsspenning stiger til mer positiv enn -23,5 Vdc?
A1: Å drive transducersystemet med et spenningsnivå mer positivt enn -23,5 Vdc kan forringe ytelsen, noe som fører til en betydelig redusert lineær rekkevidde over AISI 4140 stålmålet[cite: 1].

Q2: Hva er den fysiske vektspesifikasjonen for denne pansrede forlengelseskabelen?
A2: Denne 4,0 meter lange pansrede versjonen har en enhetsvekt på 103 g/m, noe som gir en total netto vekt på 0,618 kg[cite: 1]. Denne konstruksjonen gir overlegen mekanisk knusebeskyttelse sammenlignet med upansrede varianter på 0,204 kg[cite: 1].

Q3: Hvorfor kontrolleres kjernen og jakke-motstandene i denne 4,0 m kabelen så strengt?
A3: RCORE (0,88 ± 0,13 Ω) og RJACKET (0,26 ± 0,05 Ω) er nøye justert for å sikre full utskiftbarhet med standard 3300 XL Proximitors uten behov for full maskinvarekalibrering[cite: 1].
