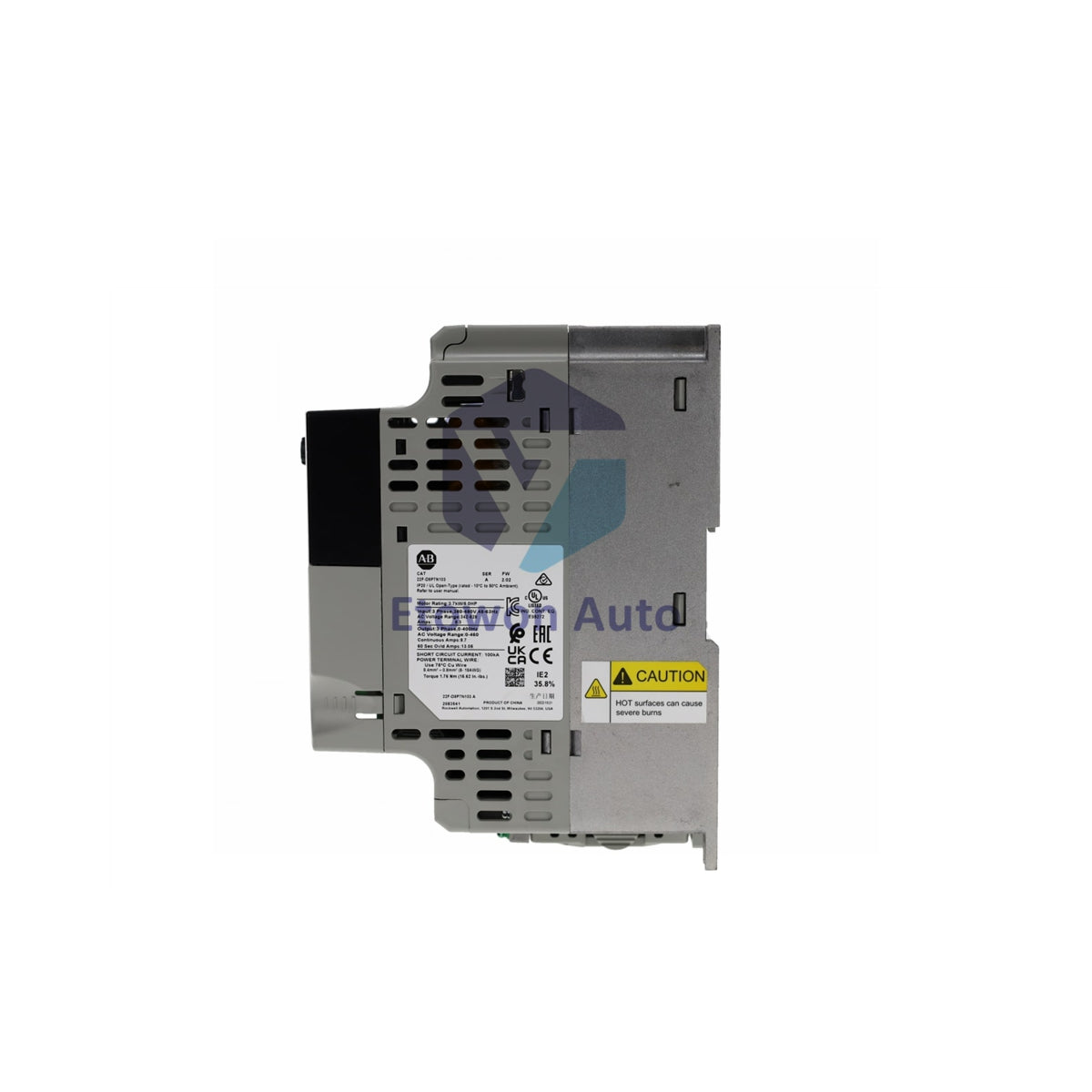

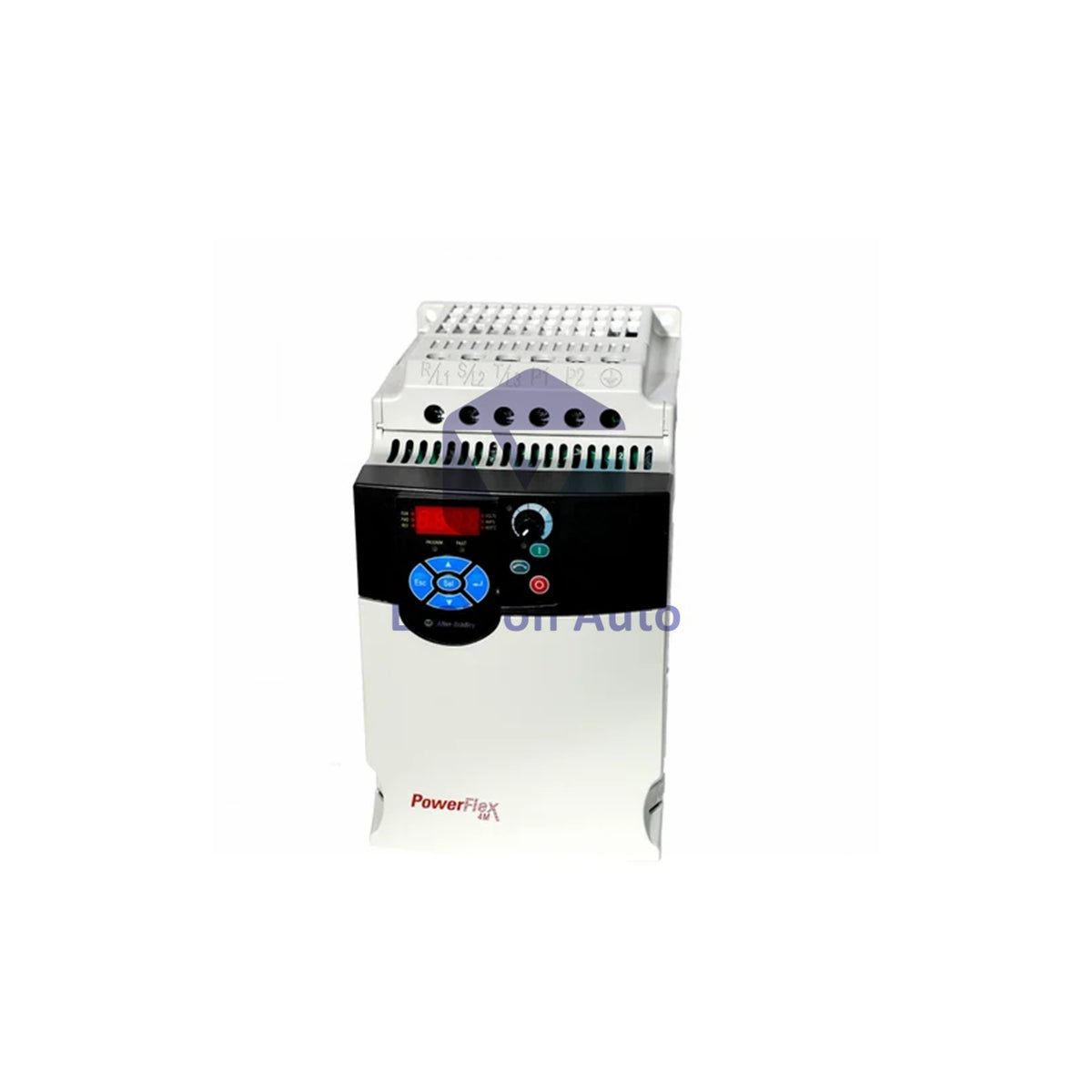

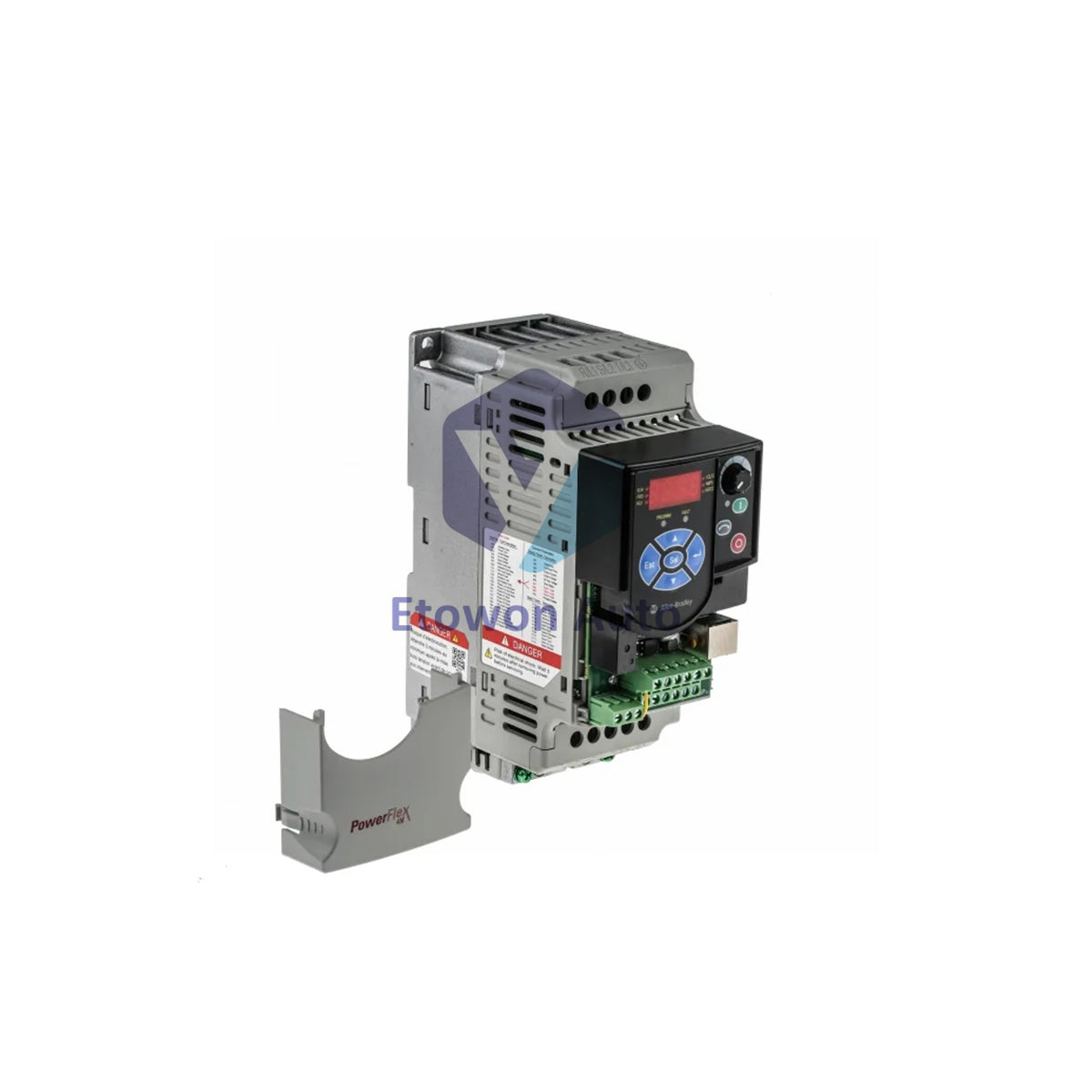

Rockwell 22F-D4P2N113 | 480V 3-Phase AC Motor Controller Allen-Bradley

På lager (11 enheter), klar til å sendes

  • Manufacturer: Allen-Bradley

  • Product No.: 22F-D4P2N113

  • Product Type: AC Drive

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 1600g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 dagers returrett · 12 måneders garanti
  • Rask levering
  • 24/7 kundestøtte
  • Kvalitetssikring

Beskrivelse

Product Overview

The 22F-D4P2N113 is a versatile and compact adjustable frequency AC drive from the Allen-Bradley PowerFlex 4M series. Engineered by Rockwell Automation, this Frame B drive delivers a powerful 2 HP (1.5 kW) output in a space-saving design, making it ideal for machine-level speed control. Weighing approximately 1.6 kg (3.5 lbs), its lightweight yet rugged construction allows for effortless mounting in dense control cabinets. It utilizes V/Hz control to provide precise motor regulation for 3-phase induction motors, while integrated RS485 communication ensures seamless integration into modern industrial networks.

Technical Specifications

Manufacturer Rockwell Automation / Allen-Bradley
Model Number 22F-D4P2N113
Input Voltage 380-480 VAC, 3-Phase
Output Power 2 HP (1.5 kW)
Output Current 4.2 Amps
Approx. Weight 1.6 kg (3.5 lbs)
Enclosure Rating IP20 (Open) / Frame B

Engineering Advantages

  • Space Efficiency: The Frame B compact design reduces cabinet footprint, allowing for higher component density in industrial enclosures.
  • Flexible Connectivity: Features 5 discrete 24V DC inputs and 2 analog inputs, providing extensive local control options for sensors and switches.
  • Robust Communication: The built-in RS485 port supports Modbus RTU, enabling easy parameter monitoring and drive control from a central PLC or HMI.
  • Thermal Reliability: Engineered to operate in ambient temperatures up to 50°C (122°F), ensuring stability in demanding factory environments.

Installation & Maintenance

Mount the 22F-D4P2N113 vertically to ensure proper convection cooling within the IP20 open enclosure. Use 3-phase 480V AC input wiring compliant with local electrical codes. The drive includes two Form C relay outputs for status signaling; ensure these are wired with appropriate snubber circuits if driving inductive loads. Periodically inspect the cooling vents for dust accumulation to maintain thermal performance and prevent over-temperature tripping.

Technical FAQs

Q1: Can this drive be used with a single-phase power supply?
A1: No, the 22F-D4P2N113 is specifically designed for 3-phase 380-480V AC input. Operating on single-phase will likely result in an undervoltage fault or internal hardware stress.

Q2: What is the maximum carrier frequency supported?
A2: The PowerFlex 4M typically supports carrier frequencies up to 10 kHz, allowing for quieter motor operation at the expense of slight derating at higher ambient temperatures.

Q3: Does this module require an external interface for programming?
A3: No, the module features an integrated fixed keypad and 4-digit display for local programming and basic speed control without additional hardware.
