Bently Nevada 330104-00-20-10-01-CN 3300 XL probe 1,0m

Produktoversikt

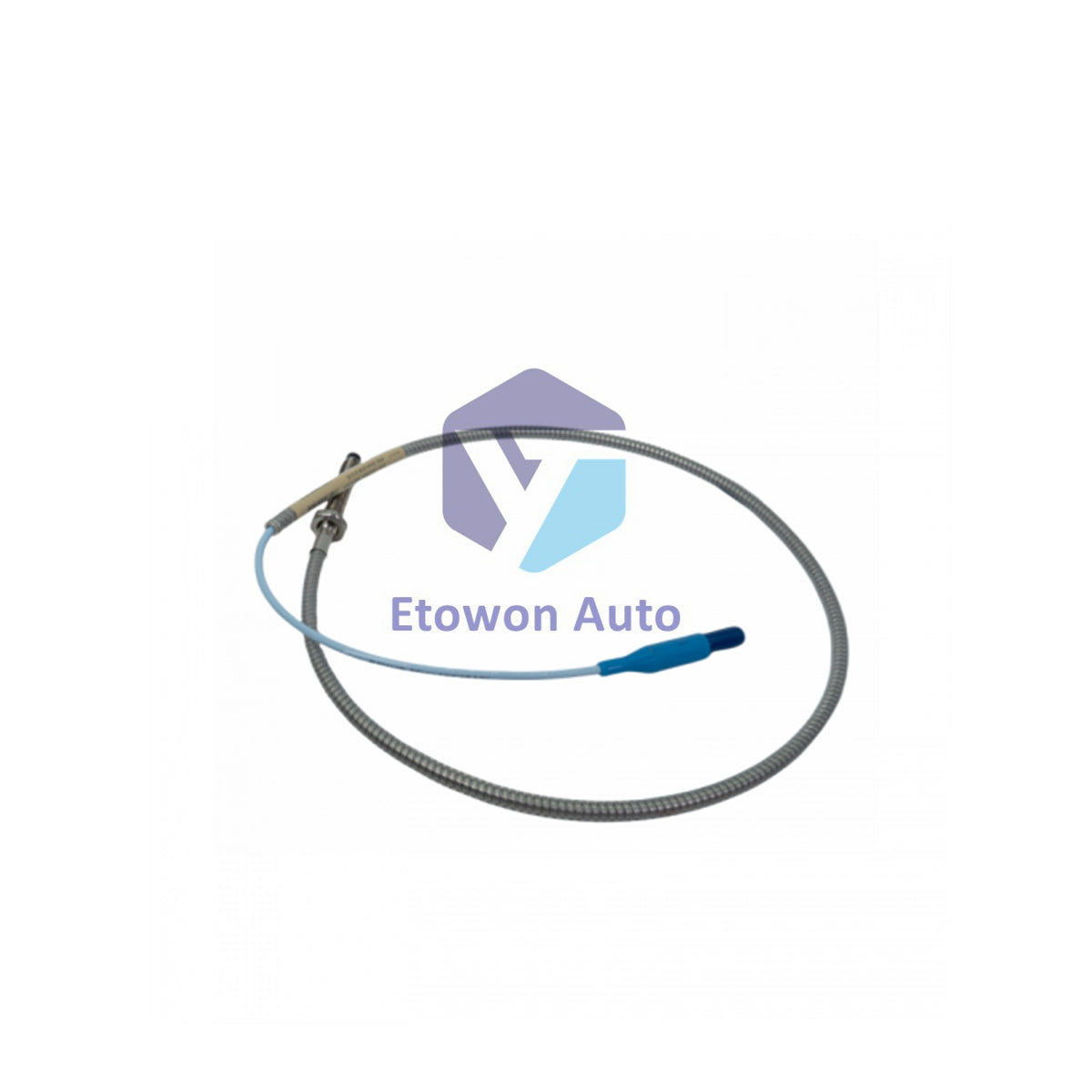

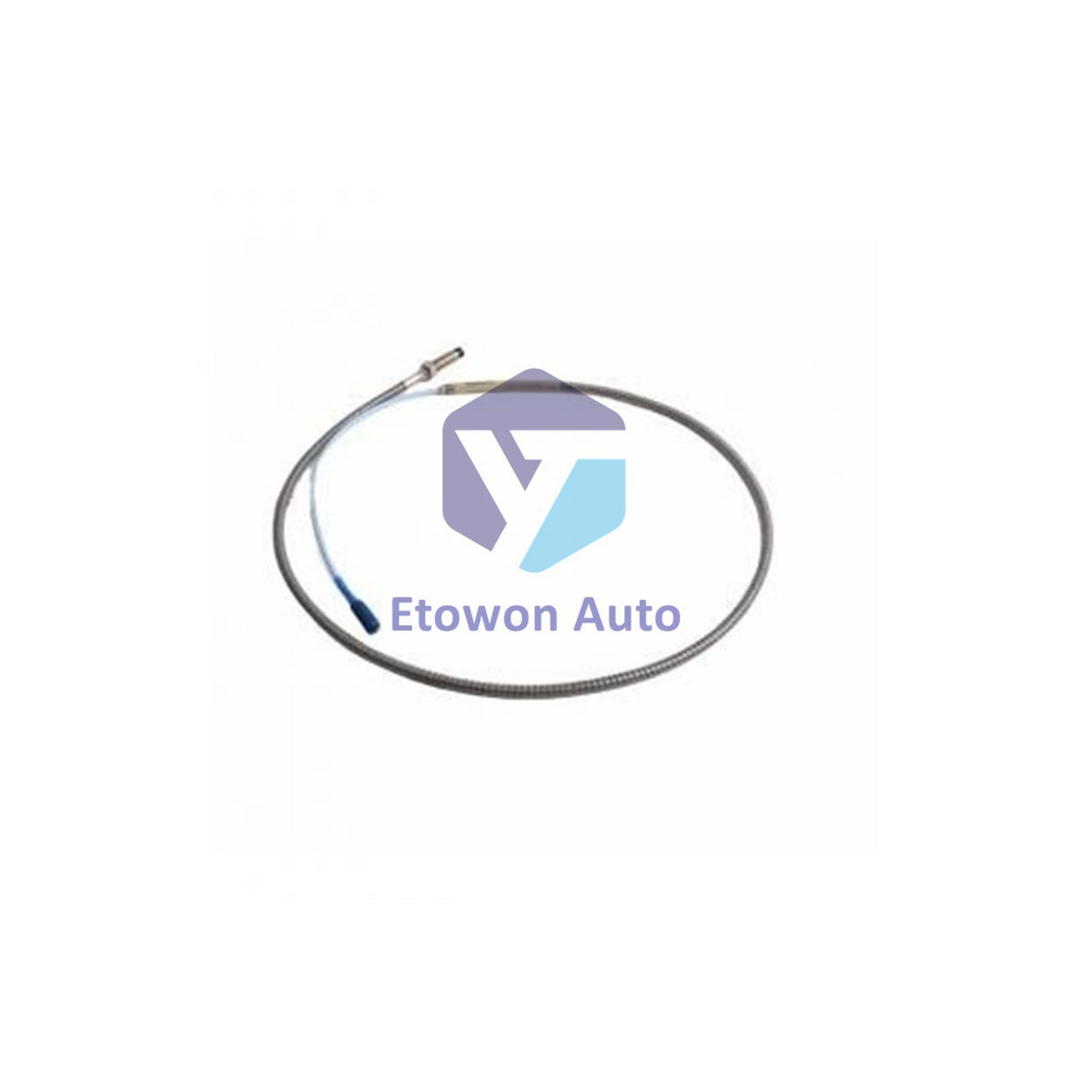

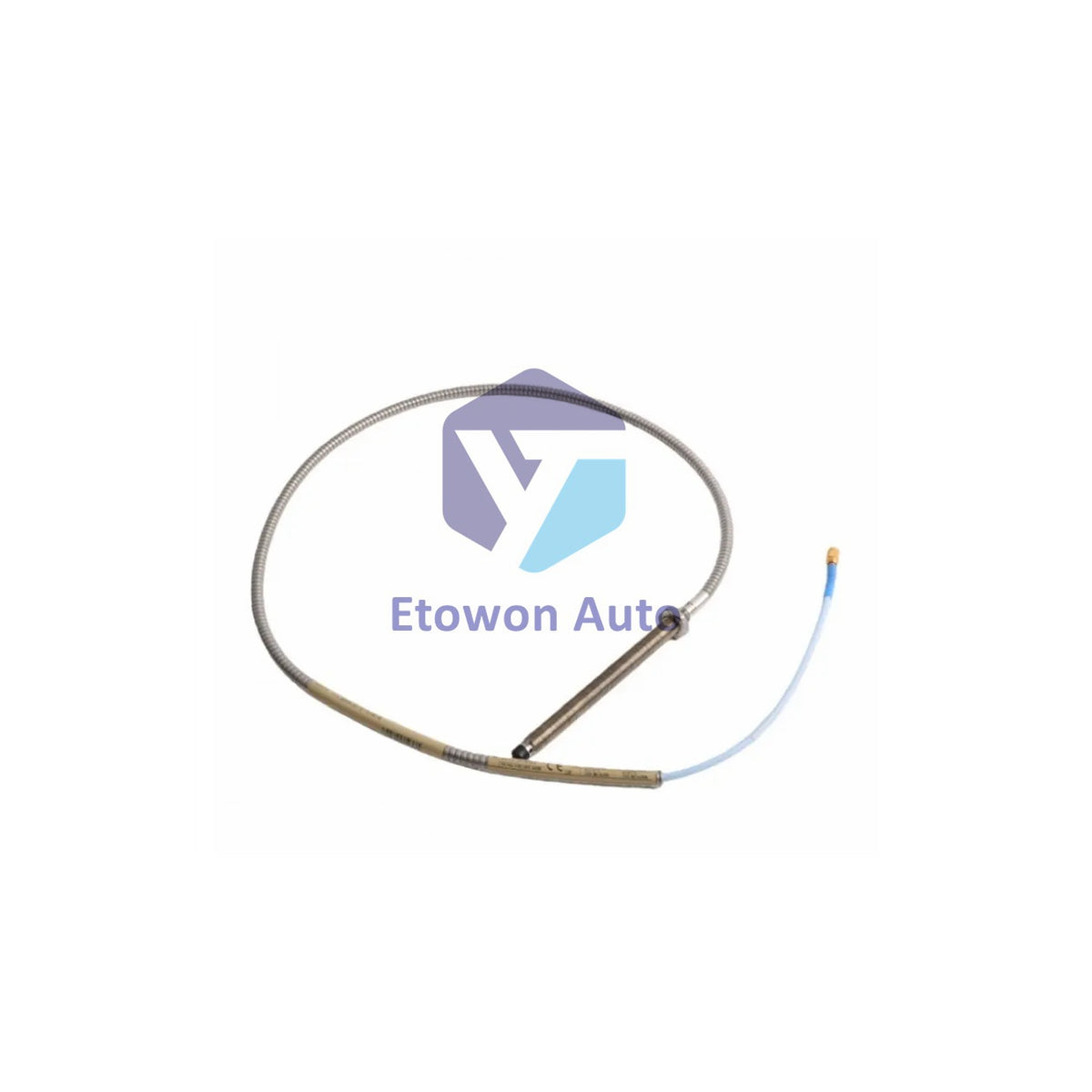

BENTLY NEVADA 330104-00-20-10-01-CN er en industrikvalitets 3300 XL 8 mm nærhetsprobe spesielt utviklet for vibrasjons- og posisjonsmåling i høyytelsesmaskineri. Denne spesialiserte modellen har et gjengestykke M10 x 1 med beskyttende kappe, som gir overlegen mekanisk beskyttelse for kabelmonteringen. Produsert i USA, er den en kritisk komponent for virvelstrømsensorsystemer brukt i dampturbiner og sentrifugalkompressorer. Med en netto vekt på omtrent 0,323 kg, er proben designet for å levere en lineær spenning ut som er proporsjonal med avstanden mellom PPS-spissen og et stålmål.

Teknisk konfigurasjon

Maskinell integritet og materialer

Bygget med holdbarhet i fokus, benytter 330104-00-20-10-01-CN AISI 303 eller 304 rustfritt stål til probehuset og høyytelses Polyphenylene Sulfide (PPS) til spissmaterialet. Denne kombinasjonen sikrer motstand mot korrosjon og kjemisk eksponering. For effektiv håndtering av differansetrykk har proben en integrert Viton® O-ring tetning mellom spissen og huset. Denne spesifikke konfigurasjonen inkluderer en total huslengde på 200 mm med 0 mm u-gjengede lengde, som sikrer en sikker og dyp passform i maskinhuset.

Elektrisk presisjon og tilkobling

Denne nærhetsproben er utstyrt med en miniatyr koaksial ClickLoc-kontakt og en standard armert kabel, totalt 1,0 meter (3,3 fot) lang. Den opererer innenfor et standard strømforsyningsområde på -17,5 Vdc til -26 Vdc når den brukes med en Proximitor-sensor. Proben har en nominell DC-motstand på 7,59 ± 0,50 Ω, som muliggjør nøyaktig signaloverføring. Designet for høyhastighetsanalyse sikrer systemet mindre enn 2 mV endring i utgangsspenning per volt endring i inngangsspenning, og opprettholder høy følsomhet for presisjonsmålinger.

Tekniske spesifikasjoner

Miljø- og samsvarsfunksjoner

3HAC059651-001 er designet for å tåle tøffe forhold i tungindustrien, inkludert eksponering for smøremidler og varierende trykkdifferanser. "CN" godkjenningsalternativet indikerer landspesifikk sertifiseringssamsvar. Videre støtter Bently Nevada dette produktet med tilgjengelighet av et opprinnelsessertifikat (COO), som bekrefter produksjon i USA og letter internasjonal handelssamsvar for kritisk reservedelsinnkjøp.

Ingeniørfordeler

• ClickLoc-kontakt: Miniatyr koaksialkontakt inkluderer en beskytter for forbedret signalstabilitet og enkel installasjon.
• Armert beskyttelse: Integrert kappe forhindrer kabelslitasje og skade i områder med høy vibrasjon eller trangt rom.
• PPS-spiss: Polyphenylene sulfide-materialet tilbyr utmerkede dielektriske egenskaper og kjemisk motstand.
• Presisjonskalibrering: Optimalisert for bruk med AISI 4140 stålmål for å sikre maksimal målenøyaktighet.

Tekniske ofte stilte spørsmål

Q1: Hva er fordelen med det armerte kabelalternativet?
A1: Kappen gir en fysisk barriere mot slitasje og mekanisk klem, noe som er essensielt for prober installert i vanskelig tilgjengelige maskinområder.

Q2: Kan jeg bruke denne proben med et ikke-4140 stålmål?
A2: Selv om den vil fungere, er systemets nøyaktighet og utskiftbarhet kun garantert når den brukes med et AISI 4140 stålmål.

Q3: Er Viton® O-ringen utskiftbar?
A3: O-ringen er en del av det integrerte trykktetningsdesignet mellom probespissen og huset for å opprettholde differansetrykksintegritet.
