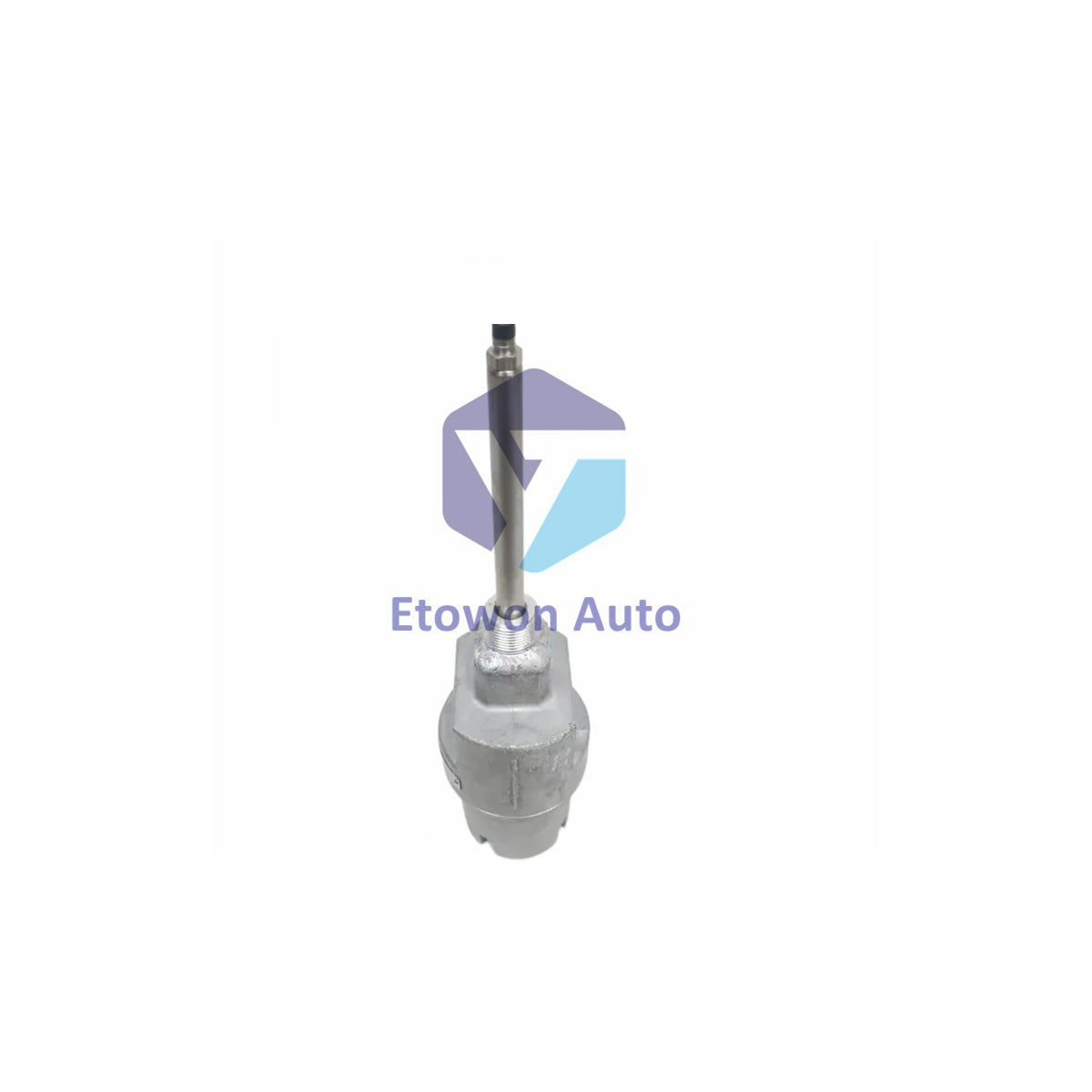

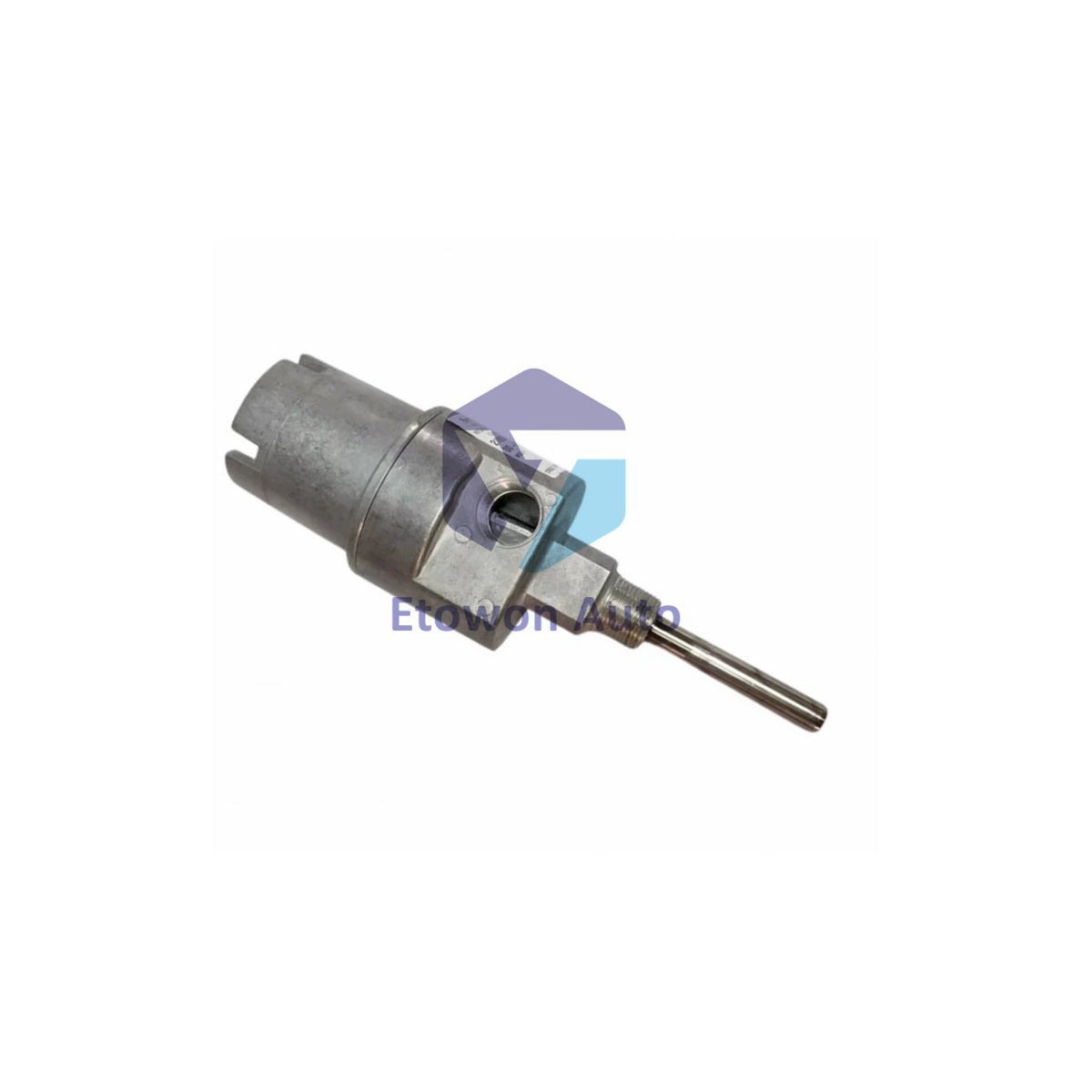

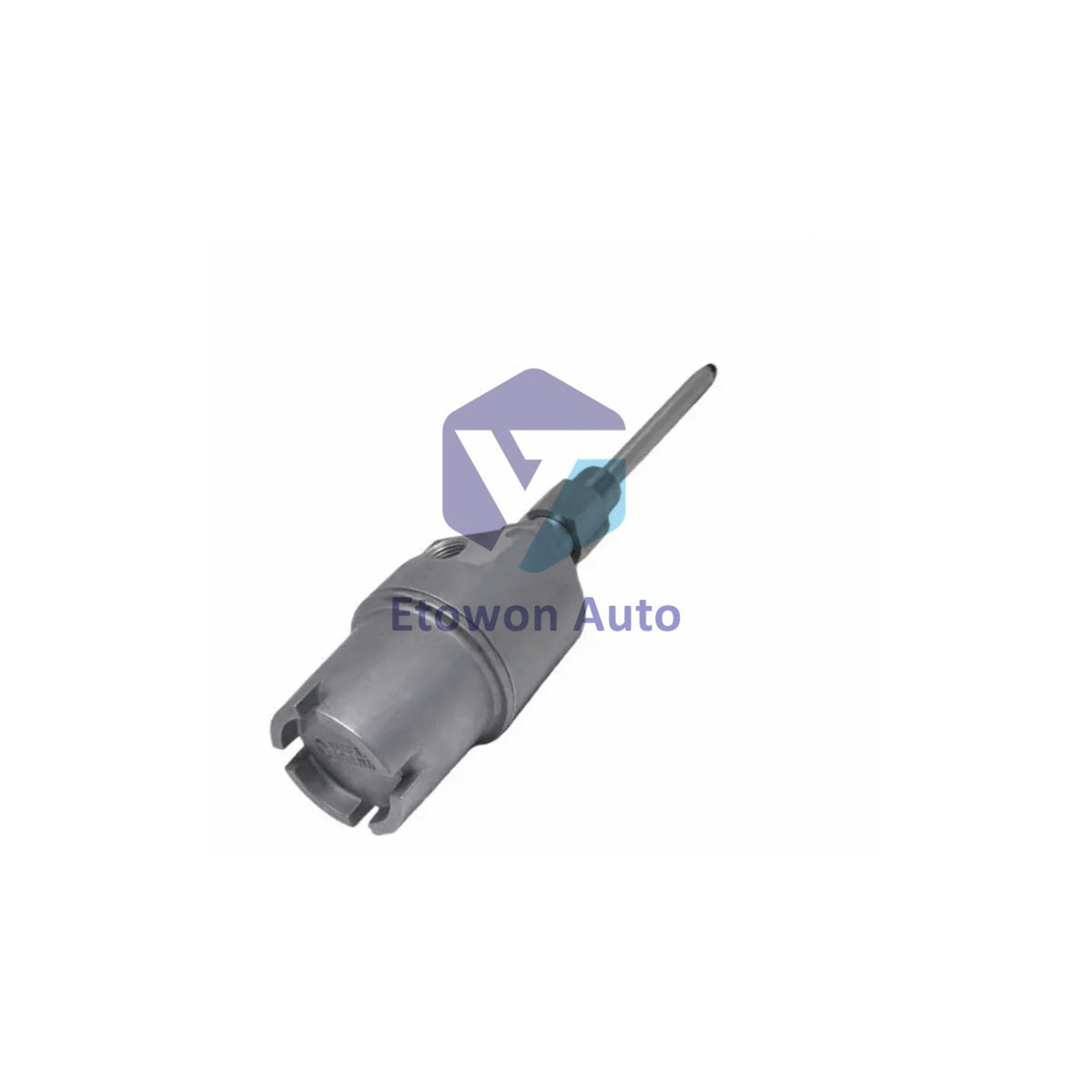

Bently Nevada 21000-16-10-00-077-03-02 3300 XL 8mm probemontering

Produktoversikt

Bently Nevada 21000-16-10-00-077-03-02 er en profesjonell Proximity Probe Housing Assembly designet for kritisk maskinbeskyttelse. Dette eksplosjonssikre kabinettet gir et sikkert miljø for 3300 XL 8mm nærhetsprober, og sikrer pålitelig vibrasjons- og posisjonsmåling i farlige industrielle områder. I samsvar med API 670-standarder og med CSA Type 4-sertifisering, er denne enheten konstruert for å tåle ekstreme forhold samtidig som den opprettholder høy presisjon i signalintegriteten for roterende utstyr.

Teknisk konfigurasjon

• Produsent: Bently Nevada (Baker Hughes)
• Delnummer: 21000-16-10-00-077-03-02
• Probe-type: 3300 XL 8mm (1,0 m / 39" kabel)
• Penetrasjonsdybde: 7,7 tommer (justerbar ±0,5")
• Monteringstråd: 3/4-14 NPT
• Kabinettmateriale: Aluminiumskropp med 304 rustfritt stålhylse (3,2 mm tykk)
• Samsvar: API 670, CSA Type 4, ATEX/IECEx Sone 1 & 2

Tekniske spesifikasjoner

Installasjon og designfunksjoner

1. Presis penetrasjon: Denne spesifikke konfigurasjonen gir en penetrasjonsdybde på 7,7 tommer, som kan finjusteres med ±0,5 tommer under installasjon. For dypere penetrasjoner over 12 tommer anbefales valgfrie probe-støtter på 300 mm+ for å sikre mekanisk stabilitet.

2. Korrosjons- og vibrasjonsmotstand: Aluminiumskroppen er forsterket med en 304 rustfri stålhylse for å forhindre korrosjon i tøffe atmosfærer. Pakken inkluderer tre vibrasjonsdempende gummipakninger designet for 5/16" til 3/8" kabler, som sikrer at høyfrekvente vibrasjoner fra maskiner ikke svekker kabeltilkoblinger eller signal kvalitet.

3. Sertifisert for farlige områder: Designet for Sone 1 og Sone 2 miljøer, har 21000-seriens kabinett doble gjennomføringsporter og er fullt sporbar via lasergravert serienummer og delnummer. Enheten inkluderer låseskiver i rustfritt stål for å forhindre løsning under driftspress.

Tekniske fordeler

Bently Nevada 21000-seriens kabinett er industristandarden for beskyttelse av nærhetsprober. Ved å bruke 3,2 mm tykk rustfri stål for kritiske slitedeler og tilby IP66-klassifisert inngangsbeskyttelse, sikrer den at sensitive 3300 XL-transdusere forblir nøyaktige gjennom hele levetiden. Inkluderingen av NPT-gjengereduserere og kabeltetningsgrep i standardpakken forenkler ettermontering og integrering i eksisterende overvåkingssystemer.

Tekniske vanlige spørsmål

Q1: Hva er fordelen med CSA Type 4-klassifiseringen?
A1: CSA Type 4-klassifiseringen indikerer at kabinettet er eksplosjonssikkert og gir beskyttelse mot vindblåst støv, regn og vann rettet med slange, noe som gjør det egnet for utendørs industriell bruk.

Q2: Kan penetrasjonsdybden justeres etter at kabinettet er montert?
A2: Ja, 21000-16-10-00-077-03-02 tillater en justeringsmargin på ±0,5 tommer (omtrent 12,7 mm) for å oppnå perfekt avstand mellom probe-spissen og målmaterialet.

Q3: Er dette kabinettet kompatibelt med andre prober enn 3300 XL?
A3: Selv om det er spesifikt konfigurert for 3300 XL 8mm-proben, er 21000-serien en del av et modulært system; signalintegritet og garantidekning er imidlertid optimalisert når det brukes med fabrikkspesifiserte Bently Nevada-transdusere.

Last ned ressurs

Last ned Bently Nevada 21000-16-10-00-077-03-02 teknisk datablad PDF
