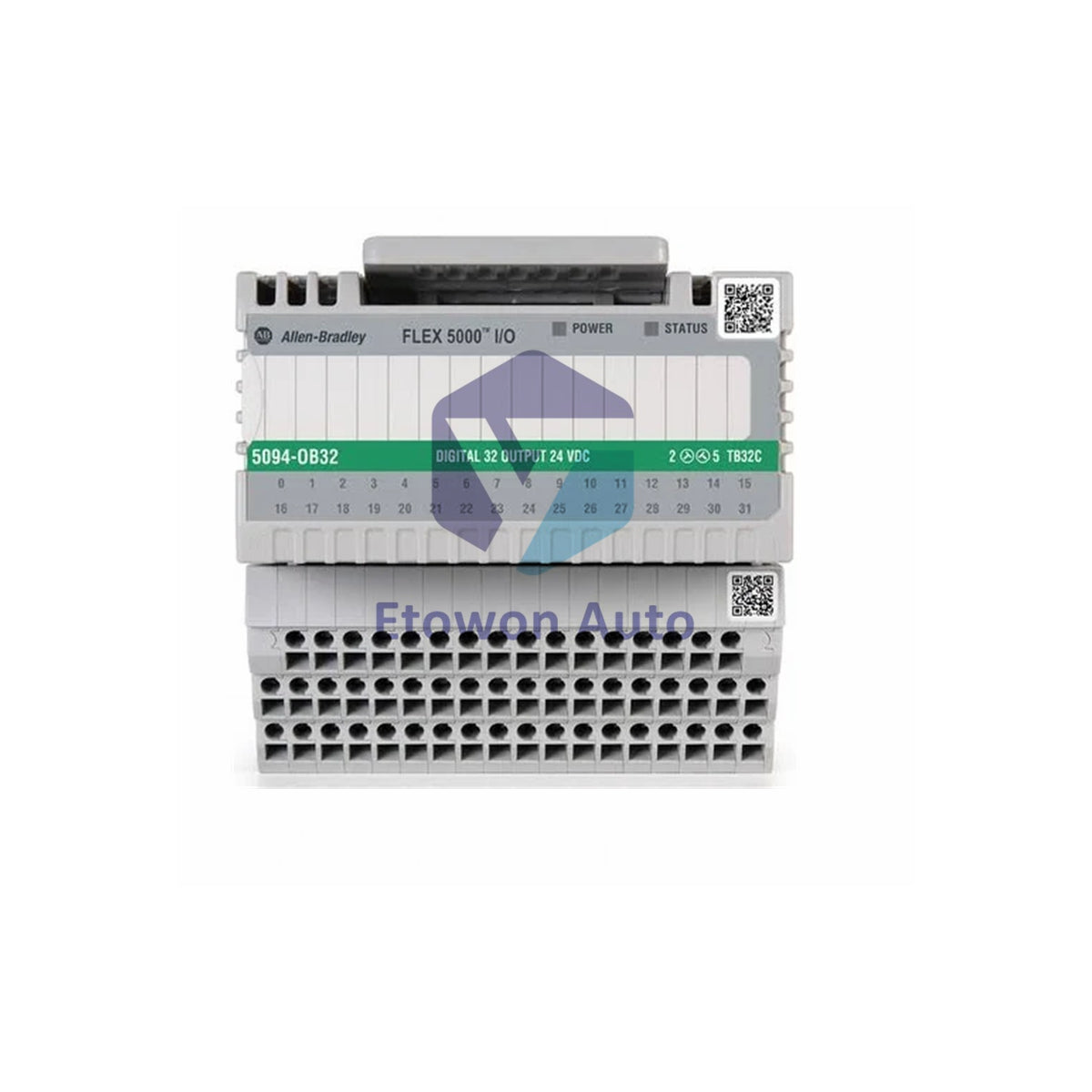

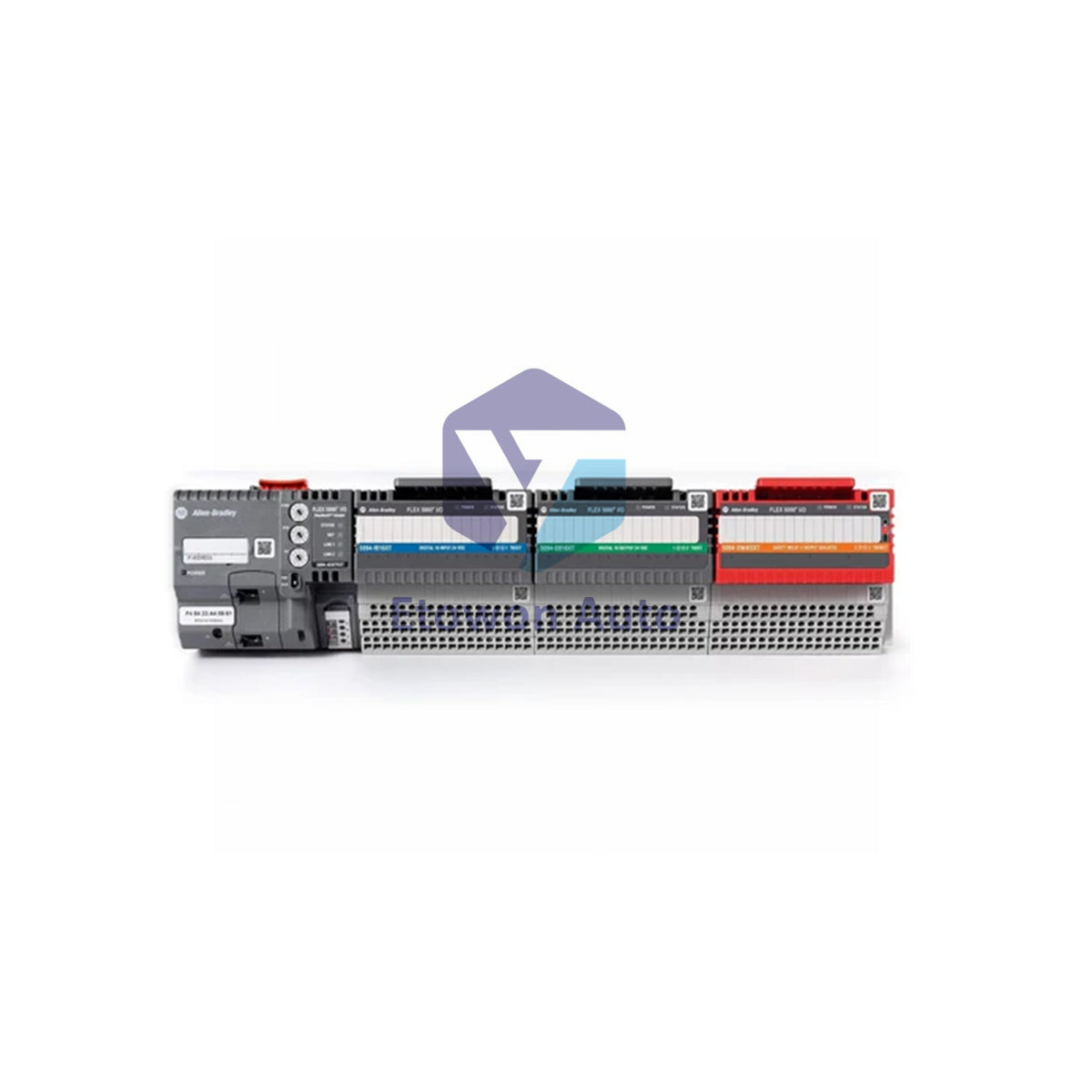

Allen-Bradley 5094-OB32 32-punkts høyhastighets kilde-modul

Produktoversikt

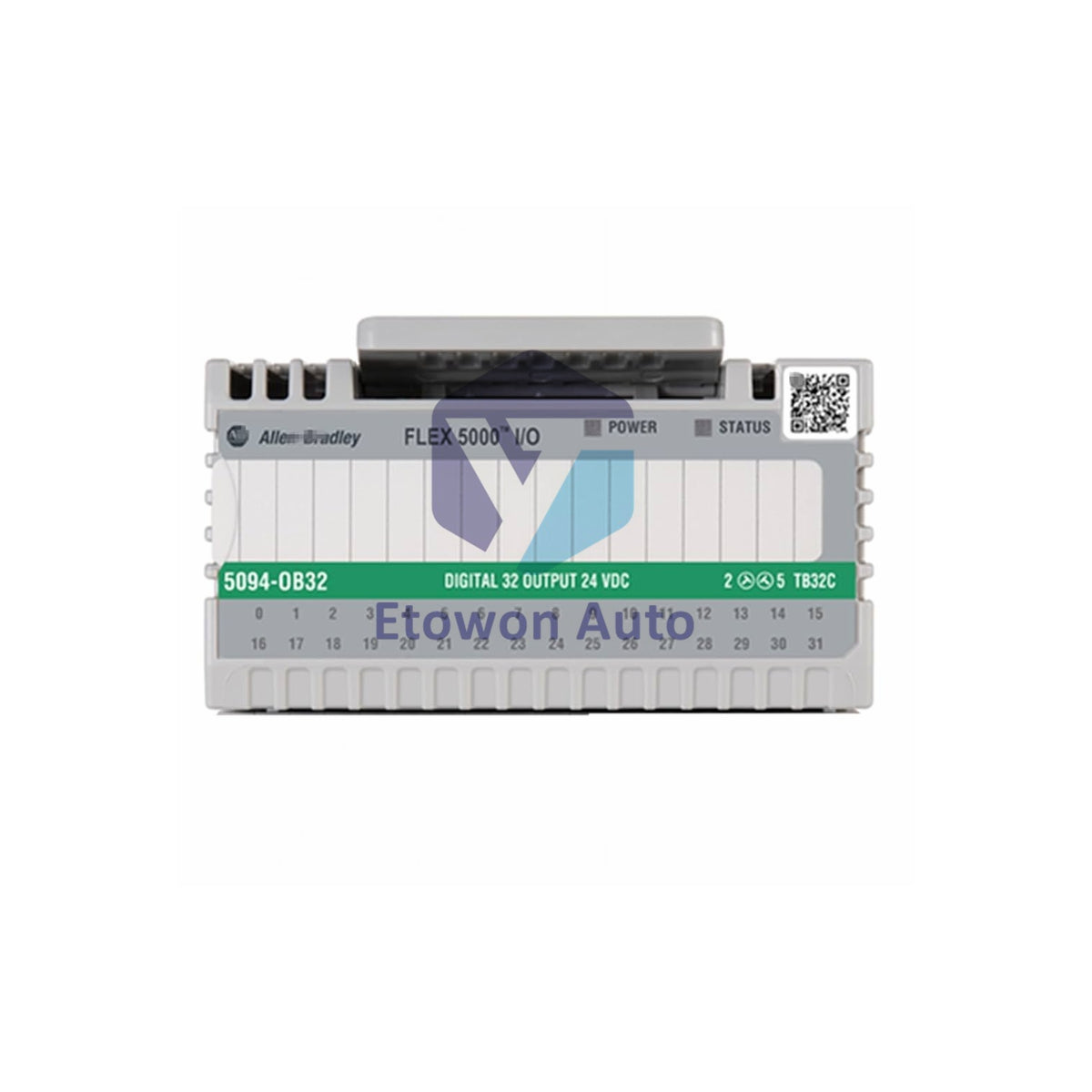

5094-OB32 er en høy-tetthets, 32-kanals digital sourcing utgangsmodul fra den avanserte FLEX 5000 I/O-plattformen utviklet av Allen-Bradley (Rockwell Automation). Designet for å levere raske kontrollmuligheter for distribuerte automasjonsoppsett, opererer denne premium-modulen innenfor et 18 til 32V DC spenningsvindu for å drive felt-sidens aktuatorer, indikatorer og solenoider. Med en vekt på bare 0,2 kg (0,44 lbs), gir dette kompakte maskinvarekortet sømløs systemintegrasjon og sanntids diagnostikkrapportering, trekker lavt 95 mA fra bakplanet samtidig som det optimaliserer plass i kontrollskapet ditt.

Kjerne tekniske fordeler

• Høy-tetthets sourcing-arkitektur: Pakker 32 uavhengige, sourcing digitale utgangspunkter i en enkelt kompakt modul, som maksimerer I/O-punkt tetthet samtidig som den reduserer total plass i tavlen.
• Ultrarask responstid: Har en lynrask 0,1 ms signal på/av-responstid, som gir sub-millisekund presisjon nødvendig for kompleks bevegelsessamordning og høyhastighets brytesløyfer.
• Avansert diagnostikk og feilsikring: Innebygde elektroniske beskyttelseslag oppdager kortslutninger og åpne lastforhold umiddelbart, isolerer lokale feil for å beskytte modulens kjerneelektronikk mot elektrisk skade nedstrøms.
• Overlegen dielektrisk isolasjon: Utstyrt med en robust 500V AC isolasjonsbarriere mellom felt-sidens kanaler og kjernesystemlogikken, som blokkerer induktive brytespenninger fra å forstyrre hoved-PLC-racket ditt.

Tekniske spesifikasjoner

Industrielle løsninger

• Høyhastighetspakkesystemer: Aktiverer pneumatiske solenoider og sorteringsporter med submillisekund-nøyaktighet, og opprettholder tett synkronisering over raske transportbånd.
• Bilstøperi-celler: Håndterer lokaliserte robotiske plukk-og-plasser-endeeffekter og tunge verktøysikringer, og sikrer presise materialhåndteringssekvenser.
• Vann- og avløpsbehandling: Styrer motorstarterkontakter og kjemiske doseringsventiler over et bredt driftstemperaturområde fra 0 til 60 °C.
• E-handelsdistribusjonssentre: Koordinerer flerfelts diverteringsporter og automatiserte sorteringslinjer, og sikrer jevn produktflyt under høyvolumsoperasjoner.

Kabling og installasjon

Systemisoleringsprotokoll

Isoler alle primære linjestrømkilder og sekundære hjelpespenninger på 24V DC før du setter inn eller fjerner utgangsmodulen. Arbeid på levende systemer kan utløse utilsiktede utgangstilstander, forårsake lysbuer ved terminaltilkoblinger eller ødelegge systemkonfigurasjoner i den aktive kontrollerens minne.

Mekanisk dokkingsprosedyre

Justér 5094-OB32-modulen med styreskinnene på din kompatible FLEX 5000 terminalbase. Skyv kortet fast inn i sporet til låsemekanismen klikker på plass og låser det til bakplanet. Sørg for at modulen sitter rett for å garantere solid elektrisk kontakt med kommunikasjonsbussen.

Terminaltilkoblinger for feltutstyr

Koble dine aktuatorer, ventiler og diagnostiske indikatorer direkte til terminalblokkpunktene. Fordi dette kortet bruker en sourcing-konfigurasjon, leverer modulpinnene positiv 24V DC strøm til dine feltbelastninger; sørg for at returledningen fra hver belastning er koblet tilbake til en felles DC felles skinne.

Idriftsettelse og LED-verifisering

Påfør 24V DC aktuatorstrøm og slå på hovedstrømforsyningen til I/O-banken. Sjekk status-LEDene på frontpanelet: et fast grønt lys bekrefter normal systemkommunikasjon, mens en blinkende eller fast rød indikator hjelper deg med å umiddelbart identifisere feltfeil, åpne kretser eller kortsluttede kanaler.

Ingeniørfordeler

• CIP Sync tidssynkronisering: Bruker Common Industrial Protocol (CIP) Sync-teknologi for å muliggjøre svært koordinert klokketiming over kontrollnettverket, og holder lokaliserte utganger synkronisert med hovedlinjeprosessene.
• Studio 5000-integrasjon: Bygget med direkte tag-basert profilstøtte i Studio 5000 Logix Designer-programvaremiljøet, noe som reduserer konfigurasjonstid og gjør online kodejusteringer enklere.
• Logix-kontrollerkompatibilitet: Integreres sømløst med ControlLogix 5570/5580 og CompactLogix 5370/5380-arkitekturer via EtherNet/IP-adapterkoblinger, noe som lar deg skalere anleggets I/O raskt.

Tekniske vanlige spørsmål

Q1: Hva er fordelen med en sourcing-utgangskonfigurasjon kontra en sinking-utgangskonfigurasjon?
A1: Sourcing-utganger bryter den positive siden av DC-spenningslinjen ut til feltutstyret, noe som gjør det til den foretrukne sikkerhetsstandarden i mange industrisoner. Denne oppsettet sikrer at hvis en feltledning ved et uhell kortslutter til en jordet metallramme, vil det ikke utilsiktet aktivere aktuatoren.

Q2: Hvordan håndterer 5094-OB32-modulen korte induktive spenningsspisser fra solenoideventiler?
A2: Modulen har integrert overspenningsvern og et 36V DC sikret lag designet for å absorbere induktiv energi. For tung eller kontinuerlig induktiv bryting anbefaler vi å installere en ekstern overspenningsbeskytter rett over spoleterminalene for å forlenge modulens levetid.

Q3: Kan jeg bytte denne modulen mens resten av FLEX 5000-stativet er påslått?
A3: FLEX 5000-plattformen støtter fjerning og innsetting under strøm (RIUP), slik at du kan bytte moduler uten å slå av hele stativet. Du må imidlertid først isolere den eksterne 24V DC-feltstrømmen som forsyner denne spesifikke modulens utganger for å forhindre kortslutninger under fjerning.
