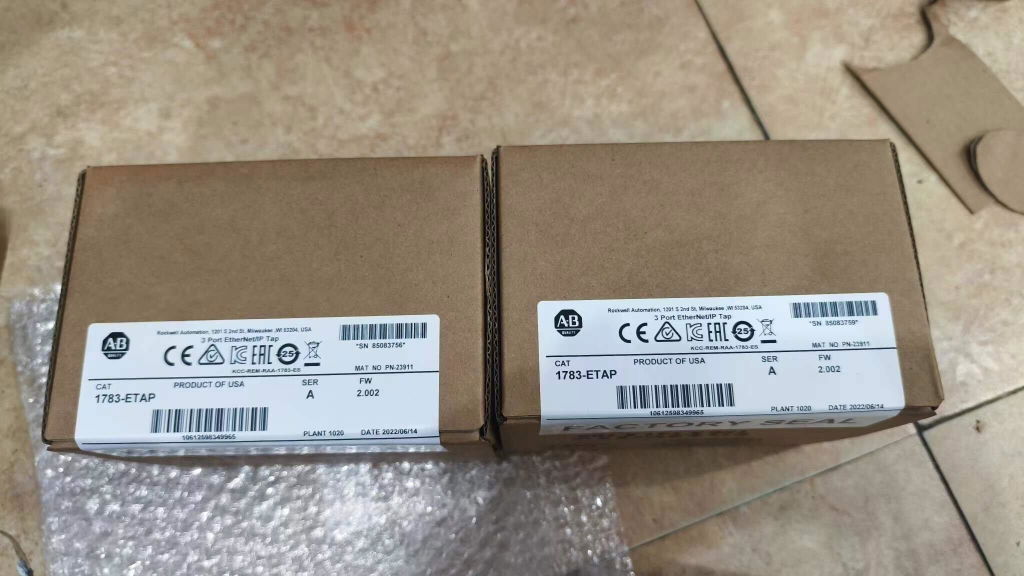

Allen-Bradley 1783-ETAP Stratix 100Mbps Embedded Switch

På lager (20 enheter), klar til å sendes

  • Manufacturer: Allen-Bradley

  • Product No.: 1783-ETAP

  • Product Type: Embedded Switch

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 500g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 dagers returrett · 12 måneders garanti
  • Rask levering
  • 24/7 kundestøtte
  • Kvalitetssikring

Beskrivelse

Product Overview

The Allen-Bradley 1783-ETAP is an essential EtherNet/IP Tap designed to provide Device Level Ring (DLR) connectivity for non-DLR enabled devices. This embedded switch module allows single-port devices to connect to a high-availability ring or linear topology, ensuring network resilience and minimizing downtime in mission-critical industrial applications.

Engineered for the factory floor, the 1783-ETAP supports 100 Mbps wire-speed switching and is optimized for a 24V DC (20.4–27.6V) power supply. It features a rugged design with a shipping weight of approximately 0.5 kg, capable of sustaining peak performance in high-temperature environments up to 70°C (158°F).

Technical Specifications

Feature Technical Data
Manufacturer Allen-Bradley / Rockwell Automation
Port Configuration 2 RJ45 Ethernet Ports (10/100 Mbps)
Input Voltage 24V DC Nominal (CL 2 / SELV)
Wiring Gauge 22-12 AWG (0.33–3.3 mm²) Copper Wire
Terminal Torque 0.6 to 0.8 N•m (5 to 7 lb•in)
Max Temperature 70°C (158°F)

Key Performance Features

  • DLR Enabling Technology: Seamlessly integrates single-port industrial devices into a Device Level Ring, providing a self-healing network path for EtherNet/IP traffic.
  • Flexible Connectivity: Equipped with two RJ45 connectors compatible with Category 5e minimum cabling, supporting both linear and ring cable routing.
  • Industrial Hardened Design: Rated for severe surrounding temperatures (-25°C to +70°C), ensuring reliability in control cabinets near heat-generating machinery.
  • Easy Installation: Compact DIN-rail mountable form factor with simplified 24V DC power terminal blocks for rapid field deployment.

Installation & Wiring Guidelines

The 1783-ETAP utilizes Category 1 wiring for power ports and Category 2 for communication ports. To ensure electrical safety, use solid or stranded copper wire with a gauge of 22-12 AWG. For optimal network stability, Category 5e (TIA 568-B.1) or higher shielded cabling is recommended to mitigate EMI/RFI interference common in industrial settings.

Technical FAQs

Q1: What is the main purpose of the 1783-ETAP?
A1: It is primarily used to connect a single-port Ethernet device to a ring topology (DLR) without having to replace the device itself with a multi-port version.

Q2: Does the 1783-ETAP require managed switch configuration?
A2: No, it acts as an unmanaged embedded switch/tap and is designed for transparent operation within an EtherNet/IP network, though DLR parameters are managed by the ring supervisor.

Q3: Can it be used in a Star topology?
A3: Yes, while optimized for DLR and linear paths, it can function in a star topology, effectively acting as a small 2-port switch for local device distribution.

Condition: New & Original in Factory Packing

Warranty: 12 Months Factory Warranty
