330104-03-07-05-02-05 Bently Nevada - 8mm probe

Produktoversikt

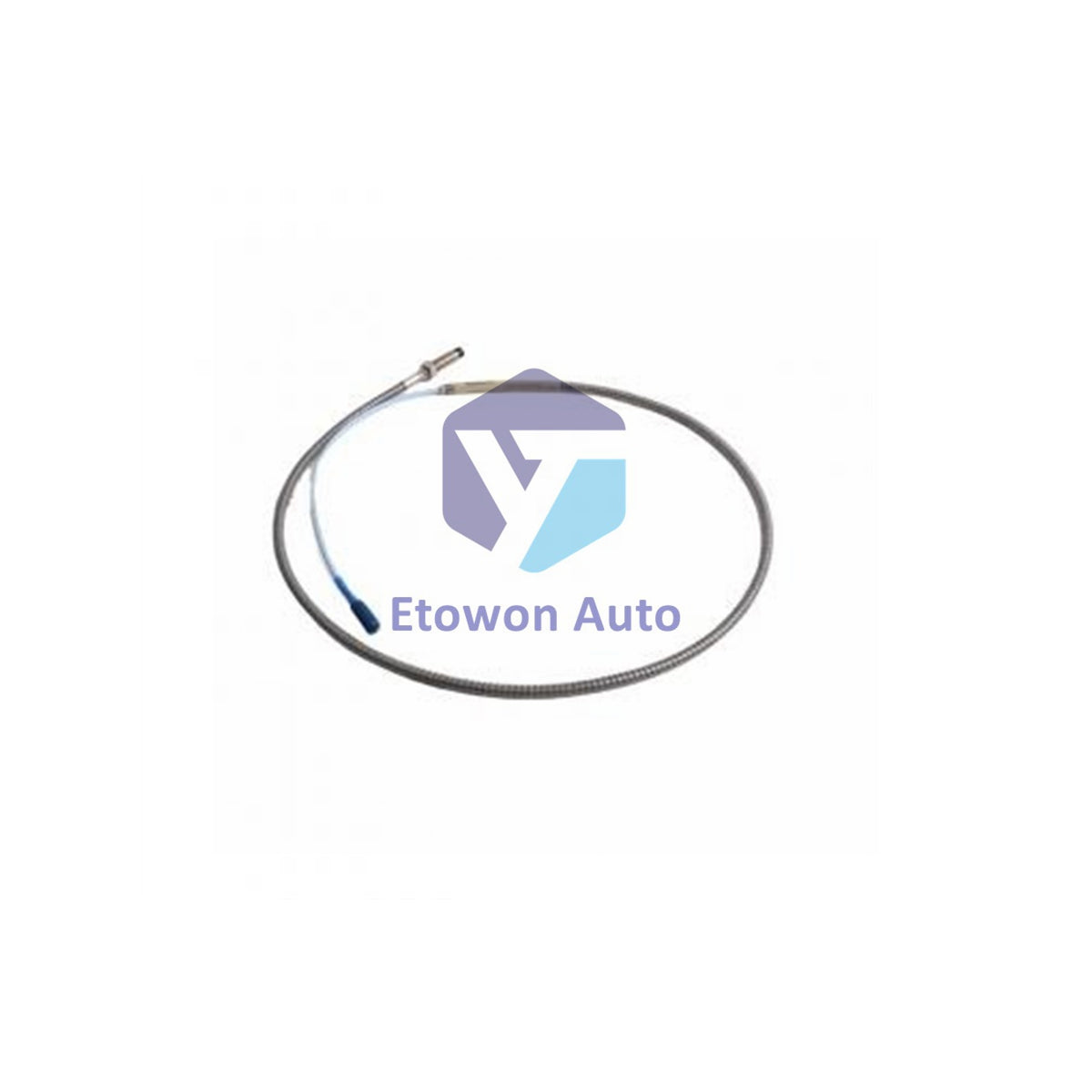

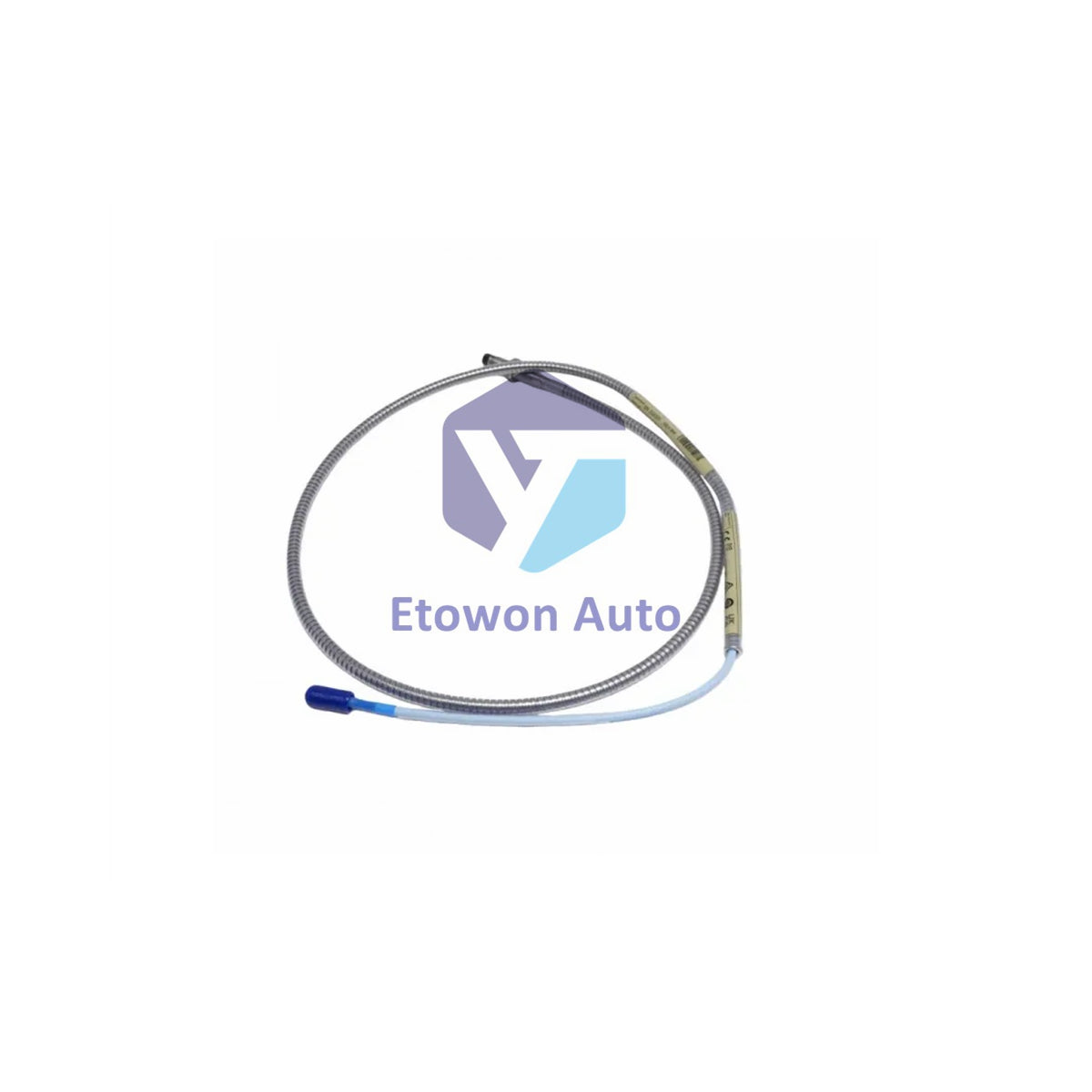

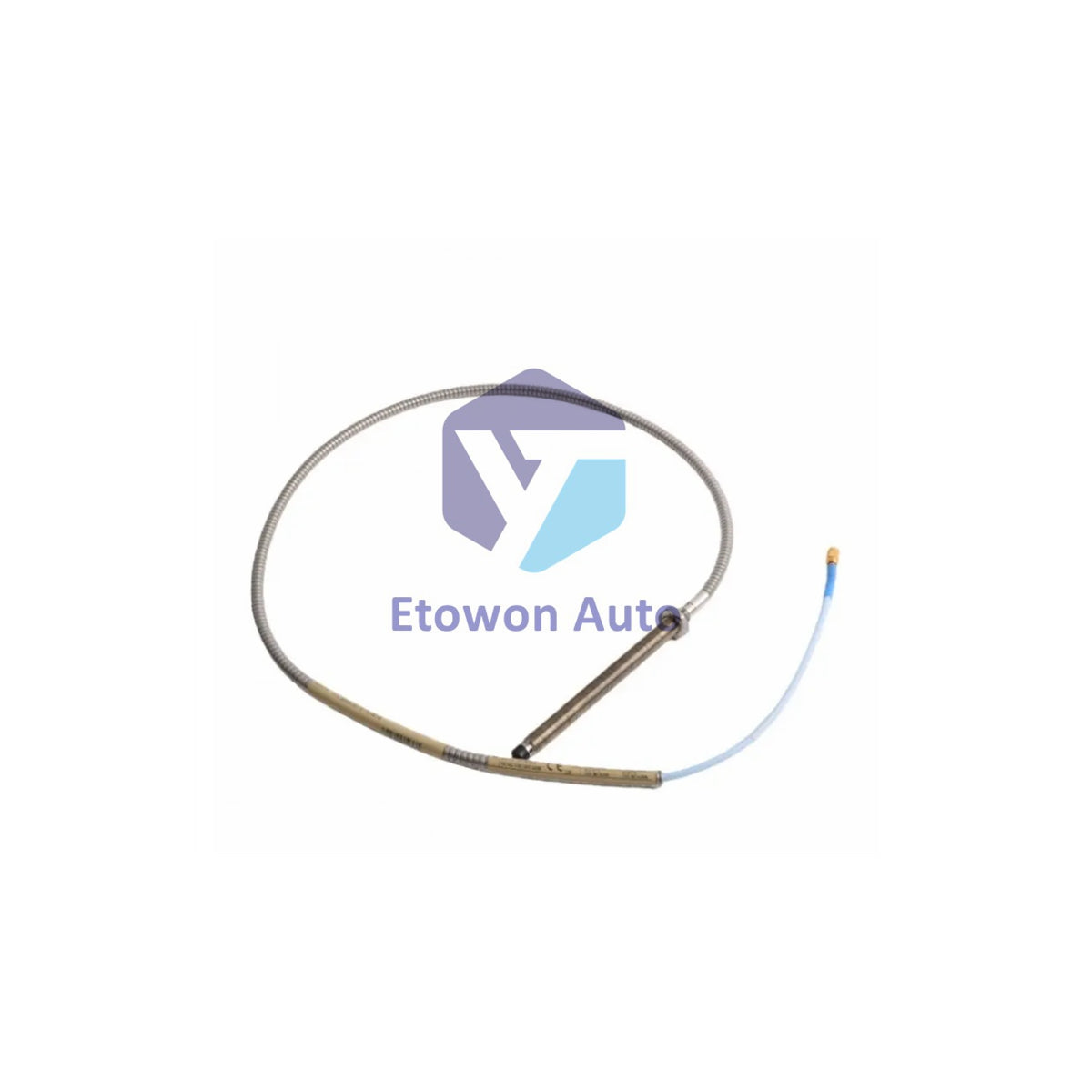

Bently Nevada 330104-03-07-05-02-05 er en høyytelses 3300 XL 8 mm nærhetsprobe med metrisk M10 x 1 gjenge og integrert rustfritt stålbeskyttelse. Designet for kritiske maskinbeskyttelsessystemer, gir denne sensoren presise målinger av radial vibrasjon og aksial posisjon i krevende industrielle miljøer. Denne spesifikke konfigurasjonen inkluderer en 30 mm gjengeløs lengde innenfor et 70 mm hus, som gir spesialisert monteringsfleksibilitet for turbiner, kompressorer og pumper.

Teknisk konfigurasjon

• Produsent: Bently Nevada (Baker Hughes)
• Delnummer: 330104-03-07-05-02-05
• Gjengeløs lengde: 30 mm
• Totallengde på hus: 70 mm
• Totallengde kabel: 0,5 meter (1,6 fot)
• Kontakttype: ClickLoc mini coax-kontakt
• Beskyttelsesalternativ: Integrert rustfritt stålbeskyttelse
• Godkjenninger: CSA, ATEX og IECEx multisertifisert (-05)

Tekniske spesifikasjoner

Mekanisk & miljøbeskyttelse

1. Spesialisert metrisk hus: Denne modellen har en huslengde på 70 mm med en 30 mm gjengeløs del, designet for å passere gjennom ikke-gjengede monteringsbraketter eller maskinhus før den går inn i M10 x 1-gjengene. Med en standard vekt på 323 gram per meter opprettholder proben mekanisk stabilitet under de høye vibrasjonsforholdene som er typiske for roterende maskineri.

2. Avansert tetting og holdbarhet: Probespissen er laget av PPS (polyfenylensulfid), som gir eksepsjonell kjemisk stabilitet og fuktmotstand. En Viton® O-ring sikrer en robust trykktetting mellom spissen og det rustfrie stålhuset. Merk at eksponering for temperaturer under -34°C (-30°F) kan føre til for tidlig svikt i trykktettingen.

3. Pålitelig signaloverføring: 330104-03-07-05-02-05 bruker den gullbelagte ClickLoc mini coax-kontakten. Dette koblingssystemet er spesielt designet for å motstå løsninger forårsaket av maskinvibrasjoner samtidig som det sikrer en lavmotstands elektrisk vei for transdukersignalet.

Installasjonsveiledning

Gap-kalibrering: For optimal overvåking av radial vibrasjon, sett probegapet til nominelt -9 Vdc (omtrent 1,27 mm eller 50 mils). Dette sikrer at proben opererer i midten av sitt 2 mm lineære område. Maksimal gjengeinnføring for M10 x 1-gjengene er 15 mm.

Sikkerhet i farlige områder: Denne proben er fullt sertifisert for bruk i intrinsisk sikre applikasjoner (Klasse I, Sone 0) når den installeres med godkjente zenerbarrierer eller galvaniske isolatorer. Den har også ATEX- og IECEx-godkjenninger for sone 2 ikke-gnistfarlige kretsinstallasjoner.

Beste praksis for kabling: Bruk 3-leder skjermet triad-kabel for feltkabling mellom Proximitor-sensoren og monitoren. For å unngå høyfrekvent signalavfall, sørg for at total feltkabellengde ikke overstiger 305 meter (1 000 fot).

Tekniske ofte stilte spørsmål

Q1: Hva er hensikten med den 30 mm gjengeløse lengden?
A1: Den gjengeløse lengden gjør det mulig å føre proben gjennom klaringshull i hus eller braketter hvor gjenging kun kreves dypere inne i monteringen.

Q2: Er rustfritt stålbeskyttelsen nødvendig?
A2: Ja, den integrerte beskyttelsen gir viktig beskyttelse mot fysisk skade, slitasje og knusing av koaksialkabelen når den føres gjennom maskinmiljøet.

Q3: Kan denne proben brukes i høytemperaturapplikasjoner?
A3: Denne standardproben er vurdert for opptil +177°C. Hvis applikasjonen din overskrider dette, tilbyr Bently Nevada utvidede versjoner hvor spissen tåler opptil +218°C.
