1769-IG16

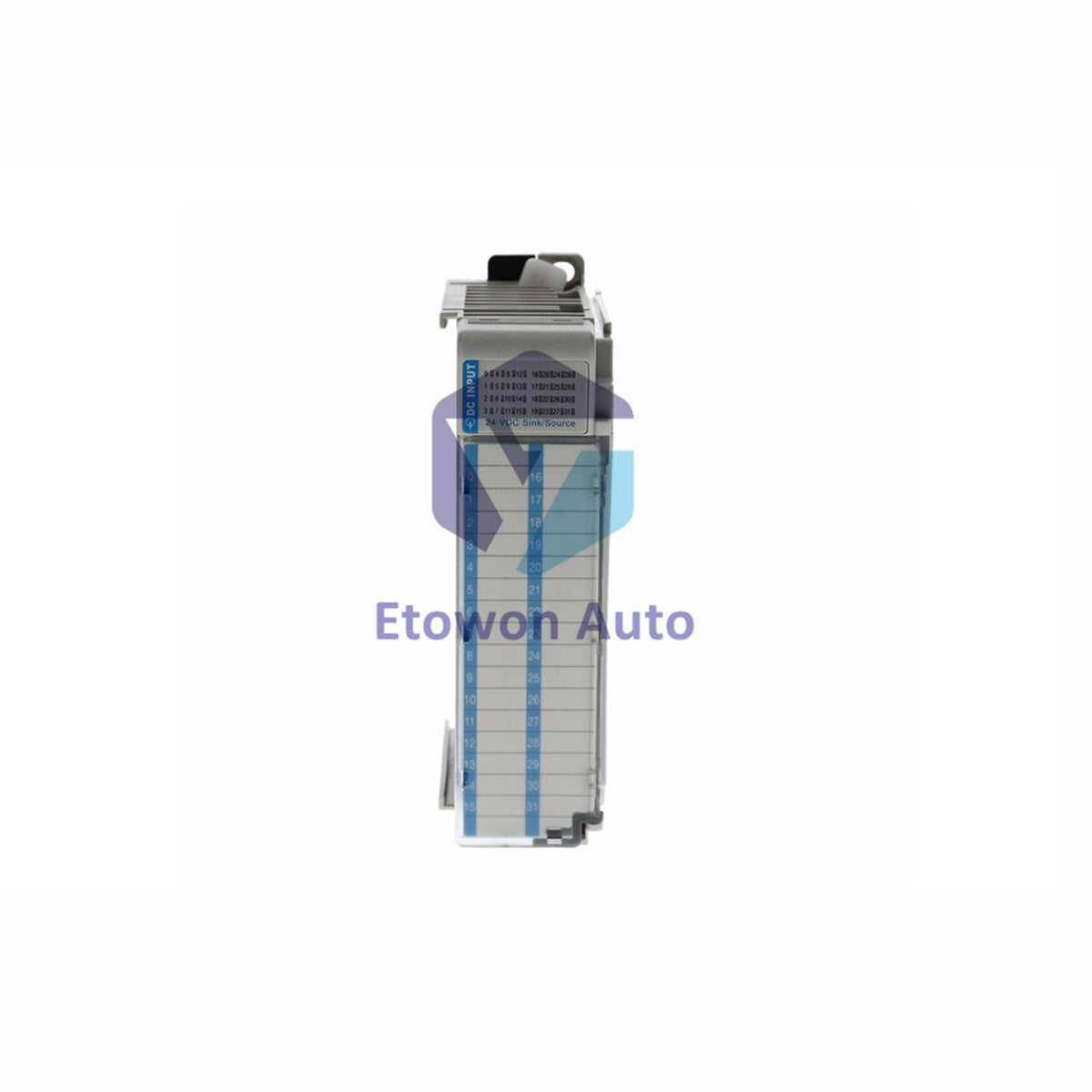

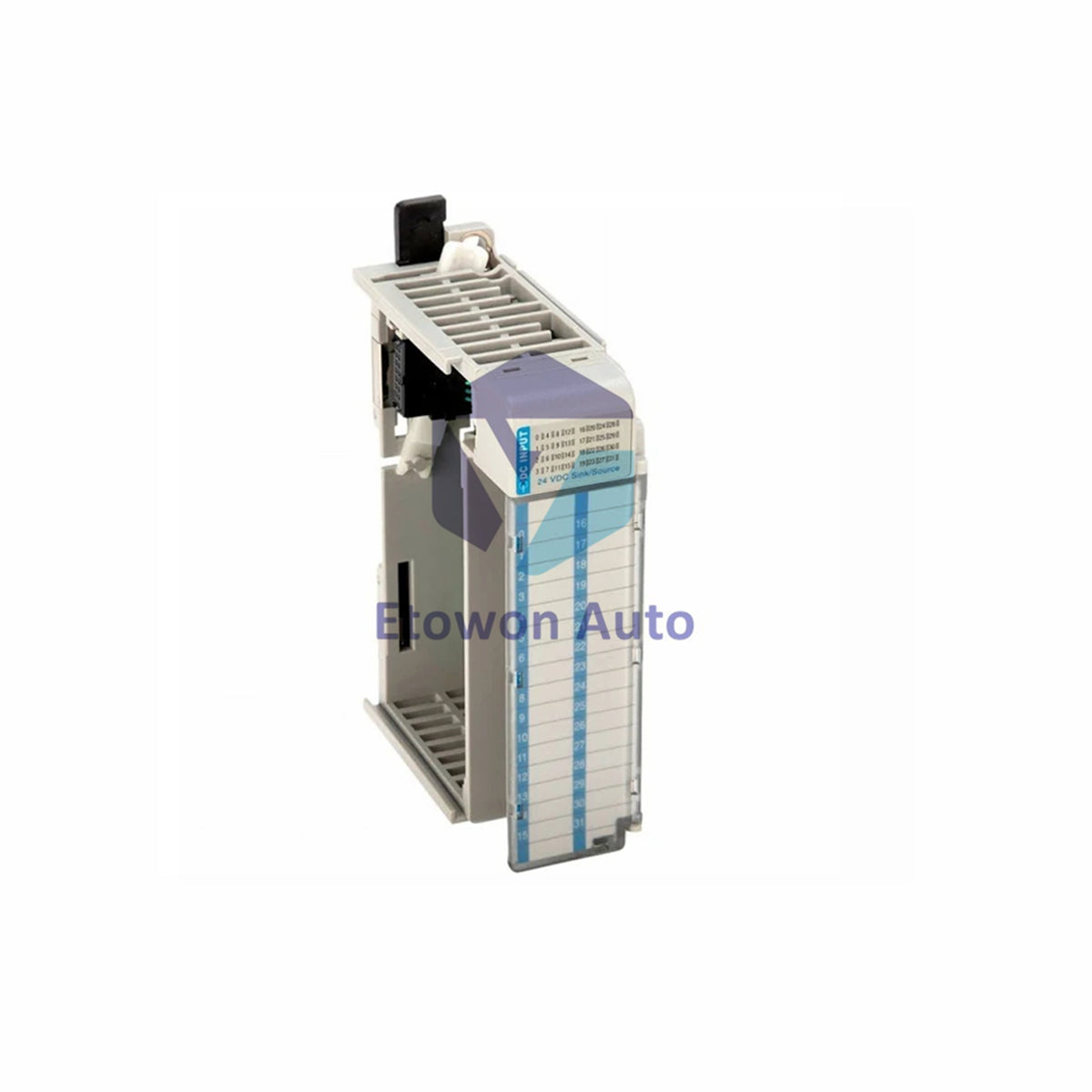

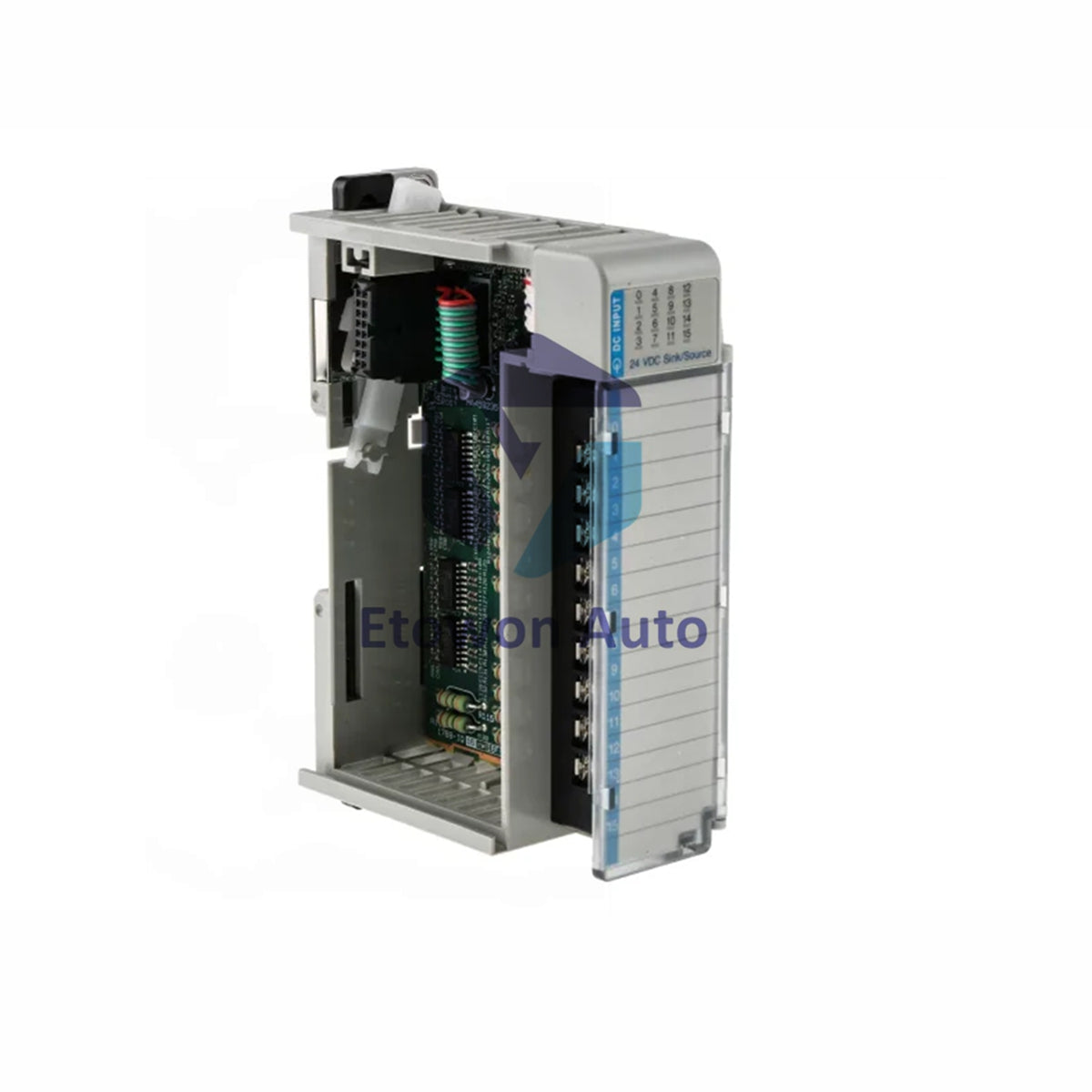

1769-IG16 Allen-Bradley 16-punkts TTL inngangsmodul

På lager (14 enheter), klar til å sendes

  • Manufacturer: Allen-Bradley

  • Product No.: 1769-IG16

  • Product Type: Inngangsmodul

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 200g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 dagers returrett · 12 måneders garanti
  • Rask levering
  • 24/7 kundestøtte
  • Kvalitetssikring

Beskrivelse

Produktoversikt

ALLEN-BRADLEY 1769-IG16 er en kompakt 16-kanals digital inngangsmodul som kobler 5V TTL logikkenheter med CompactLogix-kontrollere. Den muliggjør direkte grensesnitt for robotkontrollere og høyhastighetssensorer uten ekstra omformere. Modulen har 75V DC optisk isolasjon og konfigurerbar filtrering for å sikre presis datafangst og robust bakplanbeskyttelse.

Teknisk konfigurasjon

Høyhastighets TTL-grensesnitt

Utviklet for 5V DC logikk (4,4V til 5,5V DC), maskinvaren opprettholder en streng 50 mV ripple-toleranse for å eliminere falsk utløsing i sensitive elektroniske kretser.

Konfigurerbar filtrering

Programvarejusterbare filtertider (0 ms til 8 ms) undertrykker signalstuds, mens innfødt Studio 5000-integrasjon gir sanntidsdiagnostikk og enkel oppsett.

Tekniske spesifikasjoner

Parameter Spesifikasjonsdetaljer
Inngangskanaler 16 digitale (TTL-logikk)
Spenningområde 4,5V DC til 5,5V DC
Strømforbruk 120 mA @ 5,1V DC
Effekttap 1,6 watt (maks)
På-tilstand spenning 2,0V DC til 5,5V DC
Isolasjons-spenning 75V DC kontinuerlig
Driftstemperatur 0°C til 60°C (32°F til 140°F)

Installasjonsveiledning

Monter modulen på en standard DIN-skinne med 25 mm klaring for ventilasjon. Koble feltledninger via 1769-RTBN18 terminalblokk med 22-14 AWG kobberledning. For å opprettholde signalintegritet, sørg for at alle terminalskruer er tilstrammet til 6 in-lb og før lavspente TTL-linjer bort fra høystrøms AC-kabler.

Ingeniørfordeler

  • Studio 5000 klar: Sømløs integrasjon for rask logikkutvikling og feilsøking.
  • Plasseffektivitet: Høytett 16-punkts layout i enkeltslots bredde.
  • Industriell kvalitet: IP20-klassifisert med 30G støtbestandighet for pålitelig montering på maskinsiden.

Tekniske vanlige spørsmål

Q1: Støtter den 24V DC-innganger?
A1: Nei. Denne modulen er kun for 5V TTL-nivåer. 24V signaler vil skade enheten.

Q2: Er terminalblokken inkludert?
A2: Nei. 1769-RTBN18 avtakbar terminalblokk må bestilles separat.

Q3: Kan den brukes til høyhastighets pulsdeteeksjon?
A3: Ja. Med en typisk maskinvareforsinkelse på 0,1 ms er den ideell for høyhastighets logikk-telling.
