انتقال بدون ضربه در کنترل صنعتی چیست؟
انتقال بدون ضربه از تغییر ناگهانی خروجی هنگام انتقال کنترل از PLC اصلی به پشتیبان جلوگیری میکند. این کار فرآیندها را در وظایف اتوماسیون حیاتی پایدار میکند. PLCهای افزونه GE این کار را بدون توقف تولید یا آلارم انجام میدهند. اصطلاح «بدون ضربه» به این معنی است که متغیر فرآیند و خروجی کنترل در محدوده تحمل کوچکی، معمولاً کمتر از ۰.۵٪ انحراف، پیوسته باقی میمانند.
چگونه سیستمهای افزونه GE همگامسازی کامل را حفظ میکنند
کنترلرهای اصلی و ثانویه منطق یکسان را به صورت همزمان اجرا میکنند. یک لینک داده پرسرعت تمام متغیرها، تایمرها و وضعیتهای ورودی/خروجی را همگام میکند. مکانیزم همگامسازی از تراز اسکن قطعی اختصاصی استفاده میکند. بنابراین، واحد استندبای دقیقاً آینه کنترلر فعال است. وقتی خطایی رخ میدهد، سیستم در یک چرخه اسکن PLC سوئیچ میکند. خروجیها بدون هیچ ضربهای روان باقی میمانند.
بررسی فنی عمیق: مکانیزمهای همگامسازی
PLCهای افزونه GE از سه لایه همگامسازی استفاده میکنند. اول، همگامسازی برنامه تضمین میکند که هر دو CPU منطق نردبانی را ردیف به ردیف اجرا کنند. دوم، همگامسازی دادهها هر ۱۰-۲۰ میلیثانیه تمام بلوکهای حافظه غیرحافظهای را منتقل میکند. سوم، همگامسازی ورودی/خروجی تصاویر ورودی را هماهنگ میکند تا کنترلر استندبای وضعیت دستگاههای میدانی یکسانی را ببیند. درک این لایهها به مهندسان کمک میکند تا خطاهای همگامسازی را تشخیص دهند. اگر هر لایهای از همگامسازی خارج شود، سیستم خطای افزونگی را اعلام کرده و انتقال خودکار بدون ضربه را غیرفعال میکند.
نصب و پیکربندی گام به گام برای سوئیچینگ بدون ضربه

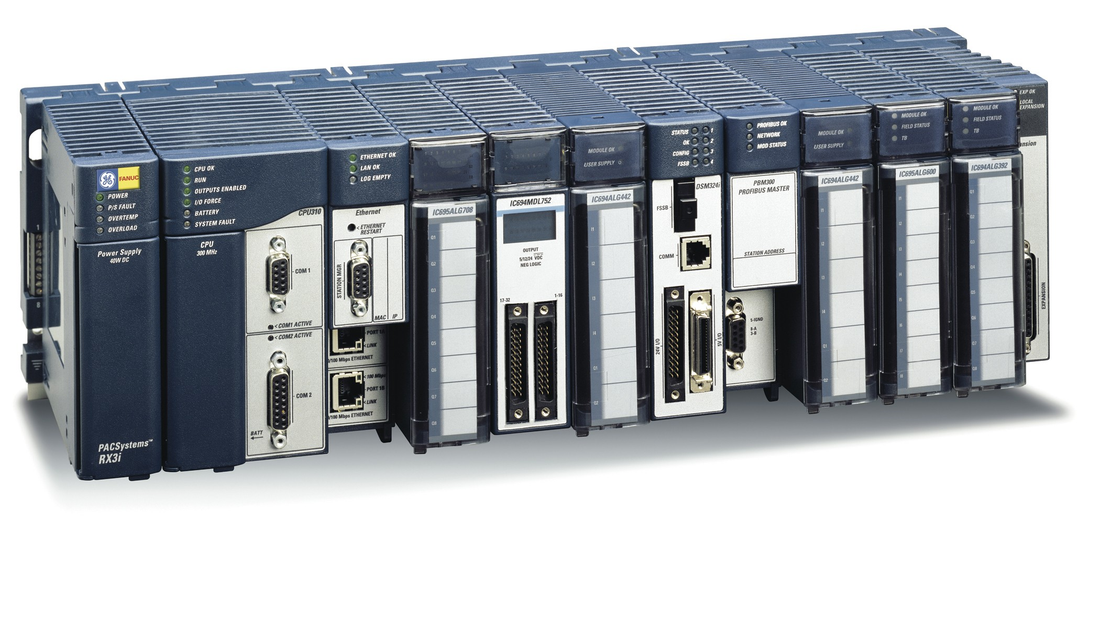

برای فعالسازی افزونگی قابل اعتماد در پلتفرمهای GE PLC (RX3i، RX7i یا سری ۹۰-۳۰) این مراحل مهندسی را دنبال کنید.
مرحله ۱ – نصب سختافزار: رکهای PLC اصلی و ثانویه را در یک کابینت یا مکان نزدیک به هم نصب کنید. برای هر واحد از منبع تغذیه افزونه اختصاصی استفاده کنید. دما را زیر ۶۰ درجه سانتیگراد نگه دارید تا عملکرد بهینه CPU حفظ شود.
مرحله ۲ – لینکهای ارتباطی افزونه: دو کابل مستقل اترنت یا SRTP بین کنترلرها متصل کنید. از کابلهای شیلددار CAT6 یا فیبر نوری برای مقاومت در برابر نویز الکتریکی استفاده کنید. این کار نقاط شکست تکی را حذف میکند.
مرحله ۳ – دانلود برنامه: همان پروژه منطق نردبانی یا متن ساختاریافته را کامپایل کنید. آن را با استفاده از GE Proficy Machine Edition به هر دو کنترلر دانلود کنید. بررسی کنید که چکسام CRC بین هر دو CPU مطابقت داشته باشد.
مرحله ۴ – فعالسازی حالت Hot Standby: در پیکربندی سختافزار، گزینه «Redundancy» را فعال کنید و «Hot Standby» را به عنوان حالت عملیاتی انتخاب کنید. واحد اصلی را به عنوان مستر تنظیم کنید. به هر کنترلر آدرس IP منحصر به فرد اختصاص دهید.
مرحله ۵ – پیکربندی پارامترهای همگامسازی: فاصله بهروزرسانی همگامسازی را بین ۱۰ تا ۲۰ میلیثانیه تنظیم کنید. برای کنترل حرکت سریع، از فواصل ۵ میلیثانیه استفاده کنید. حالت بدون ضربه را برای تمام خروجیهای آنالوگ و خروجیهای گسسته حساس فعال کنید. نرخ شیب خروجی را تنظیم کنید تا از تغییرات ناگهانی جلوگیری شود.
مرحله ۶ – تنظیم تشخیص خطا: زمان انتظار تشخیص خطا را بین ۳۰ تا ۵۰ میلیثانیه تنظیم کنید. عملکرد نگه داشتن خروجی را فعال کنید تا آخرین مقدار معتبر در هنگام سوئیچ ثابت بماند. تایمر نگهبان را برای نظارت بر سلامت ارتباط روی ۱۰۰ میلیثانیه تنظیم کنید.
مرحله ۷ – آزمایش سوئیچ افزونه دستی: توقف CPU اصلی را اجباری کنید یا کابل ارتباطی اصلی را جدا کنید. زمان سوئیچ واقعی را با استفاده از تشخیصهای PLC یا اسیلوسکوپ خارجی اندازهگیری کنید. تأیید کنید که انحراف خروجی زیر ۰.۵٪ باقی بماند. آزمایش را ۱۰ بار تکرار کنید تا میانگین و حداکثر زمان سوئیچ محاسبه شود.
بهترین روشهای مهندسی برای ردیابی خروجی
ردیابی خروجی آنالوگ از ضربهها در هنگام سوئیچ افزونه جلوگیری میکند. مهندسان باید اطمینان حاصل کنند که هر دو کنترلر خروجی PID یکسانی محاسبه میکنند. از ضرایب PID، نقاط تنظیم و مقیاسگذاری متغیر فرایند یکسان روی هر دو CPU استفاده کنید. حالت ردیابی خروجی را فعال کنید تا کنترلر آماده به طور مداوم خروجی خود را بر اساس ورودیهای زنده محاسبه کند. در هنگام سوئیچ افزونه، کنترلر فعال جدید مقدار خروجی پیشمحاسبه شده خود را اعمال میکند. این تکنیک انحراف خروجی را به زیر ۰.۱٪ کاهش میدهد. همیشه ردیابی خروجی را با سوئیچ دستی کنترلرها در حالی که نمودار روند را زیر نظر دارید، آزمایش کنید.
مورد صنعتی واقعی: کارخانه فرآوری مواد شیمیایی (۵۲۰ نقطه ورودی/خروجی)
یک تولیدکننده جهانی مواد شیمیایی از PLCهای افزونه GE RX3i برای سیستم کنترل راکتور استفاده کرد. این سیستم ۵۲۰ نقطه ورودی/خروجی آنالوگ و دیجیتال، شامل حلقههای دما و قفلهای ایمنی را مدیریت میکند. فرایند نیازمند کارکرد مداوم به مدت ۱۸ ماه بین خاموشیهای برنامهریزی شده است.
نتایج اندازهگیری شده: میانگین زمان سوئیچ بدون ضربه ۶۲ میلیثانیه ثبت شد. حداکثر انحراف در شیرهای کنترل جریان حساس ۰.۲٪ در رویدادهای سوئیچ افزونه بود. زمان کارکرد سیستم از ۹۹.۲٪ به ۹۹.۹۸٪ طی ۱۸ ماه افزایش یافت. هیچ وقفهای در فرایند رخ نداد و سالانه ۴۷۰٬۰۰۰ دلار برای کارخانه صرفهجویی شد. تیم مهندسی این نتایج را با تنظیم فواصل همگامسازی به ۱۲ میلیثانیه و فعالسازی ردیابی خروجی در تمام ۲۴ حلقه آنالوگ به دست آورد.
تصفیه آب شهری: بدون اختلال فشار
یک تأسیسات آب شهری به PLCهای افزونه سری GE 90-30 ارتقا یافت. این سیستم سه پمپ با سرعت متغیر، دوز کلر و تنظیم فشار شبکه را برای ۱۲۰٬۰۰۰ ساکن مدیریت میکند. سیستم اولیه با کنترلر تک باعث افت فشار در هنگام خرابی CPU میشد.
در طول شش ماه عملیات، کنترلکننده اصلی دو بار دچار خطای منبع تغذیه شد. هر سوئیچ خودکار کمتر از ۰.۳٪ انحراف خروجی در فرستندههای فشار ایجاد کرد. اپراتورها کاهش فشار قابل مشاهدهای گزارش نکردند. میانگین زمان انتقال ۵۵ میلیثانیه بود که بهطور قابل توجهی کمتر از نیاز نیروگاه به ۱۵۰ میلیثانیه بود. پس از ارتقا، شکایات مشتریان درباره فشار ۹۲٪ کاهش یافت.
کنترل آب تغذیه دیگ بخار نیروگاه: ۹۹.۹۹۵٪ در دسترس بودن
یک نیروگاه زغالسنگی ۵۰۰ MW از PLCهای افزونه GE RX7i برای تنظیم آب تغذیه دیگ بخار استفاده میکند. سیستم سه پمپ تغذیه و حلقههای کنترل سطح را مدیریت میکند. در طول ۲۴ ماه، سیستم ۱۱ بار سوئیچ خودکار به دلیل اشکالات کارت ارتباطی انجام داد.
عملکرد: همه انتقالها بدون ضربه باقی ماندند و نوسان خروجی زیر ۰.۱۵٪ بود. سطح درام هرگز بیش از ±۵ میلیمتر انحراف نداشت و از توقف توربین جلوگیری شد. نیروگاه حدود ۲.۱ میلیون دلار درآمد از دست رفته تولید را جلوگیری کرد. مهندسان موفقیت را به فاصله همگامسازی ۸ میلیثانیه و لینکهای افزونه فیبر نوری نسبت دادند.
پارامترهای حیاتی برای موفقیت در سوئیچ بدون ضربه
- فاصله بهروزرسانی همگامسازی: ۱۰ تا ۲۰ میلیثانیه برای فرآیندهای استاندارد، ۵ تا ۸ میلیثانیه برای برنامههای با سرعت بالا.
- زمانسنج تشخیص خطا: ۳۰ تا ۵۰ میلیثانیه. مقادیر زیر ۲۰ میلیثانیه باعث سوئیچهای خودکار کاذب به دلیل نویز الکتریکی میشوند.
- رفتار نگهداری خروجی: در طول انتقال «نگهداری آخرین وضعیت» را فعال کنید. زمان نگهداری را حداکثر ۲۰۰ میلیثانیه تنظیم کنید.
- نگهبان مسیر افزونه: برای لینکهای دوگانه اترنت روی ۱۰۰ میلیثانیه تنظیم کنید. برای اتصالات فیبر نوری از ۵۰ میلیثانیه استفاده کنید.
- همگامسازی اسکن ورودی/خروجی: از حالت «خودکار» برای نقشهبرداری ورودی یکنواخت استفاده کنید. حالت دستی نیاز به تنظیم تخصصی دارد.
- اندازه بافر تشخیصی: برای تحلیل سوئیچ خودکار به ۵۰۰ رویداد افزایش دهید. بافر را ماهانه بررسی کنید تا مشکلات نوظهور شناسایی شوند.
- نرخ افزایش خروجی: برای خروجیهای آنالوگ ۱ تا ۵٪ در ثانیه تنظیم کنید تا هرگونه ضربه کوچک نرم شود.
تنظیمات پیشرفته برای انتقال بدون ضربه فوقسریع (زیر ۴۰ میلیثانیه)
برای برنامههای حساس به حرکت، فاصله همگامسازی را به ۵ میلیثانیه کاهش دهید. از لینکهای فیبر نوری اختصاصی به جای اترنت مسی استفاده کنید. وظایف پسزمینه غیرضروری را در PLC ثانویه غیرفعال کنید. همه بلوکهای داده ورودی/خروجی را پیشنقشهبرداری کنید تا زمان کپی کاهش یابد. در یک خط بستهبندی، این مراحل انتقال را از ۸۵ میلیثانیه به ۳۲ میلیثانیه کاهش دادند. بار CPU را به دقت زیر ۷۰٪ نگه دارید. همچنین اولویتهای وقفه را طوری تنظیم کنید که وظایف افزونگی در بالاترین اولویت اجرا شوند. تست را تحت بار کامل تولید انجام دهید، نه فقط شرایط بیکار.
رفع اشکال مشکلات رایج همگامسازی
مهندسان اغلب با سه مشکل همگامسازی مواجه میشوند. اول، نسخههای فریمور ناسازگار باعث ناهماهنگی بلوک داده میشود. همیشه مطمئن شوید هر دو CPU فریمور یکسانی دارند. دوم، زمان اسکن برنامه بیش از حد مانع همگامسازی کامل میشود. پیچیدگی برنامه را کاهش دهید یا به مدل CPU سریعتر ارتقا دهید. سوم، نویز الکتریکی روی کابلهای ارتباطی انتقال داده را خراب میکند. از کابلهای شیلددار و زمینکردن مناسب استفاده کنید. کلمه وضعیت افزونگی (%SR) را برای شناسایی کدهای خطای خاص بررسی کنید. هر کد خطا را بهطور سیستماتیک با استفاده از دفترچه تشخیصی GE برطرف کنید.
سوالات متداول (FAQs)
سوال ۱: اگر لینک همگامسازی بین PLCهای اولیه و ثانویه GE قطع شود، چه اتفاقی میافتد؟
پاسخ: سیستم وارد حالت افزونگی کاهشیافته میشود. هر دو کنترلر خروجیها را به حالت ایمن قفل میکنند و هشدار سختافزاری فعال میشود. فرآیند روی کنترلر فعال ادامه مییابد، اما سوئیچ خودکار بهطور موقت غیرفعال میشود تا لینک بازیابی شود. همیشه از لینکهای دوگانه افزونگی استفاده کنید تا از این وضعیت جلوگیری شود. هشدارهای ایمیلی خودکار برای رویدادهای از دست رفتن همگامسازی تنظیم کنید.
سوال ۲: آیا میتوان انتقال بدون وقفه را با ماژولهای I/O شخص ثالث در سیستمهای افزونگی GE داشت؟
پاسخ: بله، اگر ماژولهای I/O از پروتکل دست دادن افزونگی GE پشتیبانی کنند. بیشتر دستگاههای Profinet و Modbus TCP کار میکنند، اما ویژگیهای اسکن I/O را بهصورت آگاه به افزونگی تنظیم کنید. برای حلقههای حیاتی، I/O با برند GE رفتار بدون وقفه را تضمین میکند. ماژولهای شخص ثالث ممکن است تا ۲۰ میلیثانیه تأخیر اضافی ایجاد کنند. قبل از استقرار در تولید، بهطور کامل تست کنید.
سوال ۳: هر چند وقت یکبار باید عملکرد سوئیچ خودکار را در یک کارخانه زنده آزمایش کنیم؟
پاسخ: هر ۳۰ روز در زمان نگهداری برنامهریزیشده، تستهای سوئیچ خودکار دستی انجام دهید. سوئیچهای خودکار ناشی از خطاهای واقعی را ثبت کنید. روند زمان سوئیچ را هر سه ماه تحلیل کنید. اگر افزایش ۲۰٪ در زمان انتقال مشاهده کردید، کابلهای ارتباطی و سلامت باتری CPU را بررسی کنید. هر تست را با تاریخ، زمان سوئیچ و انحراف خروجی مستند کنید. تست منظم اعتماد به سیستم را افزایش داده و کاهش تدریجی را آشکار میکند.
بهترین روشها از مهندسی میدانی
کنترلرهای اولیه و ثانویه را بهصورت فیزیکی برچسبگذاری کنید تا از اشتباه جلوگیری شود. از نسخههای یکسان فریمور روی هر دو PLC استفاده کنید. قطع برق را بهطور همزمان روی هر دو واحد شبیهسازی کنید تا معماری برق پشتیبان را اعتبارسنجی کنید. تمام پارامترهای افزونگی را در یک برگه پیکربندی اصلی مستند کنید. اپراتورها را در مورد انتظارهای سوئیچ خودکار آموزش دهید. آنها نباید تغییری در نشانگرهای HMI ببینند. برای هر PLC منبع تغذیه UPS اختصاصی با رشتههای باتری جداگانه نصب کنید. باتریهای CPU را سالانه تعویض کنید حتی اگر هشدار باتری ضعیف دریافت نکرده باشید. فایلهای پیکربندی پشتیبان را با کنترل نسخه ذخیره کنید.
سناریوهای راهحل برای صنایع مختلف
کنترل خطوط لوله نفت و گاز: GE RX3i با اترنت دوگانه افزونگی و انتقال خروجی آنالوگ بدون وقفه. فاصله همگامسازی ۱۵ میلیثانیه را پیکربندی کنید. زمان سوئیچ معمولی زیر ۵۰ میلیثانیه از افزایش فشار جلوگیری میکند. منطق تشخیص نشت را اضافه کنید که در طول سوئیچ خودکار فعال باقی میماند.
راکتورهای دستهای دارویی: انتقال بدون وقفه برای حلقههای دما و pH را فعال کنید. زمان تایماوت خطا را روی ۴۰ میلیثانیه تنظیم کنید. در یک پروژه اخیر ۱۰۰٪ ثبات دستهای به دست آمد. با سوابق الکترونیکی ۲۱ CFR بخش ۱۱ تمام رویدادهای سوئیچ خودکار را اعتبارسنجی کنید.
خطوط مونتاژ خودرو: PLCهای افزونگی برای همگامسازی نقالهها. با فاصله همگامسازی ۲۰ میلیثانیه، سوئیچ خودکار در طول چرخه ربات بدون رد شدن قطعه انجام میشود. یک کارخانه پس از نصب گزارش داد که هیچ ضایعاتی نداشته است. از شمارندههای سرعت بالا روی هر دو کنترلر برای ردیابی انکودر استفاده کنید.
کنترل سرمایش مرکز داده: PLCهای افزونگی GE RX3i مدیریت ۲۴ پمپ آب سرد را بر عهده دارند. زمان سوئیچ متوسط ۴۵ میلیثانیه از گرم شدن بیش از حد سرورها جلوگیری میکند. تأسیسات در سه سال گذشته ۹۹.۹۹۹٪ زمان کارکرد داشته است.
محاسبه بازگشت سرمایه برای افزونگی
مهندسین باید مزایای افزونگی را کمی کنند. هزینه زمان توقف را به ازای هر ساعت با استفاده از ارزش تولید منهای هزینههای عملیاتی محاسبه کنند. یک کارخانه شیمیایی معمولی ۵۰,۰۰۰ دلار در ساعت ضرر میکند. سیستم PLC افزونگی GE بین ۱۵,۰۰۰ تا ۲۵,۰۰۰ دلار نصب شده هزینه دارد. دوره بازگشت سرمایه برابر است با هزینه سیستم تقسیم بر هزینه زمان توقف در هر ساعت. با جلوگیری از یک قطعی برنامهریزینشده، بازگشت سرمایه در عرض یک ساعت از زمان توقف جلوگیری شده رخ میدهد. بیشتر تأسیسات سرمایهگذاری را ظرف سه ماه بازمیگردانند.
توصیههای فنی نهایی برای مهندسین اتوماسیون
با بازبینی طراحی افزونگی شروع کنید. سناریوهای سوئیچ خودکار را با استفاده از شبیهساز GE Proficy شبیهسازی کنید. زمانهای انتقال اندازهگیریشده را در یک گزارش پایه مستند کنید. وقتی سوئیچ بدون وقفه و پایدار زیر ۶۰ میلیثانیه را به دست آوردید، فرآیند تولید را ایمن کردهاید. ثبت خودکار سوئیچ خودکار را با استفاده از بیتهای وضعیت سیستم پیادهسازی کنید. نمودارهای روند زمانهای سوئیچ را در طول ماهها ایجاد کنید تا کاهش عملکرد را زود تشخیص دهید. برای تشخیصهای پیشرفته به دفترچه راهنمای کاربر افزونگی و حالت آماده به کار داغ GE (سری GFK-2300) مراجعه کنید. ممیزیهای سالانه توسط شخص ثالث برای پیکربندی افزونگی را در نظر بگیرید. مهندسین جوان را در روشهای دستی سوئیچ خودکار آموزش دهید. افزونگی یک ویژگی تنظیم و فراموش نیست. نیازمند توجه و آزمایش مداوم برای ارائه ارزش کامل است.
