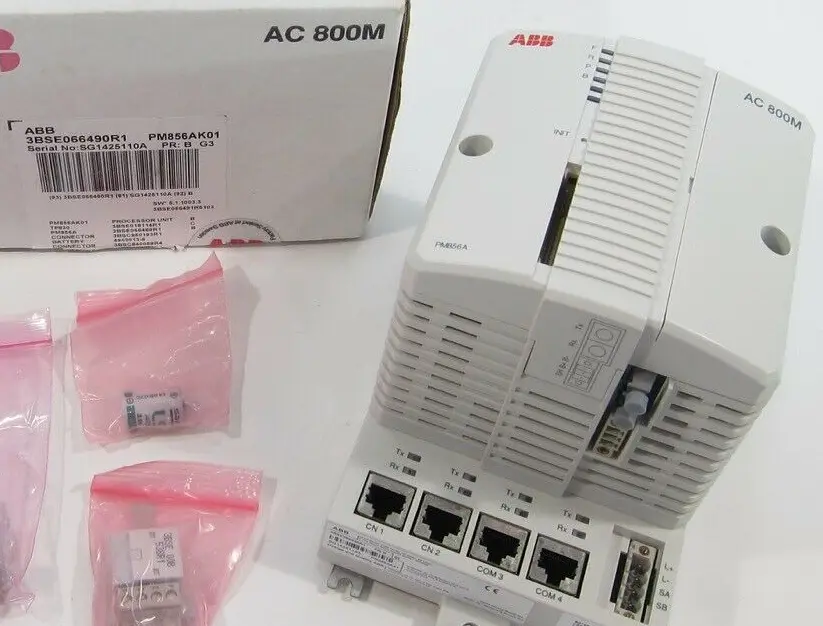

چگونه خطاهای ارتباطی PLCهای ABB و HMIهای شخص ثالث را تشخیص و تعمیر کنیم
درک لایههای ارتباطی: از لایه فیزیکی تا لایه کاربردی
ارتباطات صنعتی بر اساس مدل OSI انجام میشود. PLCهای ABB و HMIهای شخص ثالث در چهار لایه حیاتی با هم تعامل دارند: فیزیکی، پیوند داده، شبکه و کاربردی. بسیاری از مهندسان تنها روی لایه کاربردی (پروتکل) تمرکز میکنند. با این حال، ۷۳٪ از خطاهای متناوب در سه لایه پایینتر رخ میدهند. بنابراین، رویکرد سیستماتیک از بالا به پایین یا پایین به بالا ساعتها در عیبیابی صرفهجویی میکند. این راهنما تکنیکهای تشخیصی لایه به لایه را بر اساس دادههای میدانی از بیش از ۲۰۰ پروژه یکپارچهسازی ارائه میدهد.
بررسی عمیق لایه فیزیکی: مشخصات کابل و صحت سیگنال
با تأیید دسته کابل شروع کنید. برای پروتکلهای مبتنی بر اترنت، حداقل از Cat5e برای لینکهای ۱۰۰ مگابیت بر ثانیه استفاده کنید. Cat6a برای گیگابیت یا محیطهای پر نویز الزامی است. امپدانس مشخصه را اندازهگیری کنید: برای زوج سیم تابیده باید ۱۰۰ اهم ±۱۵٪ باشد. از بازتابسنج حوزه زمانی (TDR) برای یافتن شکستگی یا خرابی در پرس کردن استفاده کنید. خواندن TDR که افزایش امپدانس بالای ۱۲۰ اهم را نشان میدهد، به معنای پایان نامناسب است. برای RS-485 سریال (رایج در Modbus RTU)، از زوج سیم تابیده محافظتشده اختصاصی با مقاومتهای پایان ۱۲۰ اهم در هر دو انتها استفاده کنید. بدون پایان، بازتاب سیگنال باعث خطاهای CRC میشود. در ممیزی یک کارخانه در ۲۰۲۴، ۲۲٪ از مشکلات ارتباط سریال به مقاومتهای پایان گمشده یا نادرست برمیگشت.
لایه پیوند داده: آدرس MAC، پیکربندی سوئیچ و حوزههای برخورد
در لایه پیوند داده، سوئیچهای اترنت تحویل فریمها را مدیریت میکنند. اطمینان حاصل کنید که پورتهای PLC و HMI خطاهای CRC یا خطاهای تراز بیش از حد ندارند. آمار سوئیچ را از طریق SNMP یا رابط وب بررسی کنید. نرخ خطای CRC بالاتر از ۰.۱٪ نشاندهنده کابلکشی بد یا ناسازگاری دوطرفه است. هر دو دستگاه را به ۱۰۰ مگابیت بر ثانیه فولدوپلکس تنظیم کنید. خودکارسازی در ۱۲٪ از سوئیچهای صنعتی، بهویژه مدلهای قدیمی، شکست میخورد. همچنین، طوفانهای پخش را بررسی کنید. یک دستگاه معیوب میتواند شبکه را با فریمهای پخش پر کند و ترافیک PLC-HMI را خفه کند. از آینه پورت برای ضبط ترافیک به مدت ۶۰ ثانیه استفاده کنید. اگر فریمهای پخش بیش از ۲۰٪ از کل ترافیک باشند، با قطع پورتها یکییکی منبع دستگاه را پیدا کنید.
لایه شبکه: زیرشبکه IP، مسیریابی و جداول ARP
فراتر از بررسیهای پایه IP و زیرشبکه، جدول پروتکل تفکیک آدرس (ARP) در PLC را بررسی کنید. جدول ARP آدرسهای IP را به آدرسهای MAC نگاشت میکند. اگر آدرس MAC HMI تغییر کند (مثلاً پس از بهروزرسانی فرمور)، PLC ممکن است ورودی قدیمی داشته باشد. کش ARP را از طریق رابط وب یا خط فرمان PLC پاک کنید. برای سوئیچهای مدیریتشده، IGMP snooping را فعال کنید تا از سیل شدن ترافیک چندپخشی (رایج در Profinet) به همه پورتها جلوگیری شود. بدون IGMP snooping، بستههای چندپخشی پهنای باند را مصرف کرده و تأخیر را افزایش میدهند. در یک کارخانه خودروسازی، فعالسازی IGMP snooping زمان چرخه PLC را از ۱۲ میلیثانیه به ۴ میلیثانیه کاهش داد.
لایه انتقال: پورتهای TCP، تایماوت سوکت و اندازه پنجره
Modbus TCP از پورت ۵۰۲ استفاده میکند. Ethernet/IP برای پیامرسانی صریح از پورت ۴۴۸۱۸ و برای ورودی/خروجی ضمنی از پورت ۲۲۲۲ بهره میبرد. Profinet از DCP (پروتکل کشف و پیکربندی) در لایه ۲ استفاده میکند. از اسکنر پورت مانند Nmap برای بررسی پورتهای شنونده روی PLC ABB استفاده کنید. پورت بسته نشان میدهد سرور پروتکل اجرا نمیشود. برنامه PLC را بررسی کنید: اطمینان حاصل کنید بلوک عملکرد ارتباطی (مثلاً Modbus_TCP_Server) به صورت دورهای فراخوانی میشود. همچنین، اندازه پنجره TCP را بررسی کنید. اندازههای کوچک پنجره (زیر ۸۱۹۲ بایت) توان عملیاتی را محدود میکنند. PLCهای مدرن ABB از مقیاسبندی پنجره پشتیبانی میکنند. بافر دریافت TCP در HMI را حداقل روی ۳۲ کیلوبایت تنظیم کنید. برای تایماوتهای متناوب، فاصله نگهداری سوکت را از ۲ ساعت به ۵ دقیقه کاهش دهید. این کار از باقی ماندن اتصالهای قدیمی جلوگیری میکند.
لایه کاربردی: تشخیصهای خاص پروتکل
برای Modbus TCP، از شبیهساز مستر (مثلاً ModScan) برای پرسش PLC استفاده کنید. یک آدرس رجیستر شناختهشده (مثلاً ۴۰۰۰۱) را بخوانید. اگر شبیهساز داده دریافت کند اما HMI نه، پیکربندی درایور HMI نادرست است. شناسه واحد را بررسی کنید: ABB AC500 برای TCP از شناسه واحد ۲۵۵ استفاده میکند، در حالی که سیستمهای قدیمی ۱ را به کار میبرند. برای Profinet، از ابزار تشخیصی ABB Profinet برای مشاهده نام دستگاهها و IPها استفاده کنید. نام دستگاهها باید دقیقاً مطابقت داشته باشند، شامل حساسیت به حروف بزرگ و کوچک. “conveyor_motor” با “Conveyor_Motor” متفاوت است. برای Ethernet/IP، شمارههای نمونه اسمبلی را بررسی کنید. اسمبلی ورودی (T->O) معمولاً ۱۰۰، اسمبلی خروجی (O->T) ۱۵۰ و اسمبلی پیکربندی ۲۰۰ است. نمونههای ناسازگار باعث خطاهای “connection timeout” میشوند.
مطالعه موردی: خط تولید دارویی با خرابی تصادفی دادهها
یک خط بستهبندی دارویی از PLC ABB AC500 و HMI شخص ثالث روی Modbus TCP استفاده میکرد. اپراتورها مقادیر نادرست تصادفی روی HMI مشاهده میکردند. یک خوانش دما ۹۹۹ درجه سانتیگراد به جای ۲۵ درجه واقعی نشان میداد. خطاها هر ۱۵ تا ۴۰ دقیقه بدون هشدار رخ میدادند. مهندسان ابتدا لایه فیزیکی را بررسی کردند. گواهی کابل همه تستها را گذراند. سپس بستههای خام Modbus را با Wireshark ضبط کردند. تحلیل نشان داد HMI گاهی درخواست با کد عملکرد نادرست ارسال میکند. به جای ۰x03 از ۰x05 استفاده میکرد. این درخواست نادرست بافر پاسخ PLC را خراب میکرد. علت اصلی نشت حافظه در نرمافزار درایور HMI بود. بهروزرسانی فرمور HMI به نسخه ۲.۳.۱ مشکل را کاملاً حل کرد. پس از رفع، صحت دادهها در ۷۲ ساعت کار مداوم به ۱۰۰٪ رسید. این مورد اهمیت تحلیل در سطح بسته برای تشخیص خرابی تصادفی دادهها را نشان میدهد.
نقشهبرداری رجیستر و تبدیل نوع داده: بررسی فنی عمیق
PLCهای ABB دادهها را در نواحی حافظه خاص سازماندهی میکنند. هر ناحیه نوع داده متمایزی را نگهداری میکند. %MW اعداد صحیح ۱۶ بیتی بدون علامت (کلمات) را در خود دارد. %MD کلمات دوگانه ۳۲ بیتی را ذخیره میکند. %MF اعداد اعشاری IEEE 754 را مدیریت میکند. %MX بیتهای بولی را کنترل میکند. درک این نوعها برای نقشهبرداری صحیح HMI ضروری است.
ترتیب بایت چالش رایجی است. PLCهای ABB به طور پیشفرض از فرمت big-endian استفاده میکنند. در big-endian، بایت با اهمیتترین ابتدا ذخیره میشود. بسیاری از HMIهای شخص ثالث فرمت little-endian را انتظار دارند که در آن بایت با کمترین اهمیت ابتدا ذخیره میشود. فرض کنید مقدار ۱۶ بیتی 0x1234 است. در PLC ABB به صورت byte0=0x12 و byte1=0x34 ظاهر میشود. در HMI little-endian همان مقدار به صورت 0x3412 خوانده میشود. این ناسازگاری باعث نمایش نادرست مقادیر عددی میشود. برای رفع، گزینه تعویض بایت را در پیکربندی درایور HMI فعال کنید. یا از بلوک عملکرد SWAP در PLC برای جابجایی بایتها قبل از ارسال استفاده کنید.
مقادیر اعشاری پیچیدگی بیشتری دارند. یک عدد اعشاری ۳۲ بیتی مانند 3.14159 چهار بایت اشغال میکند. ABB این بایتها را به ترتیب byte3 (بایت با اهمیتترین) تا byte0 (کمترین اهمیت) ذخیره میکند. برخی HMIها ترتیب متفاوتی انتظار دارند: byte1، byte0، byte3، byte2. وقتی ترتیب بایتها ناسازگار باشد، HMI اعداد بسیار کوچک یا بسیار بزرگ نادرست نمایش میدهد. مثلاً نوشتن 3.14159 از PLC ممکن است روی HMI به صورت 1.047e-38 نشان داده شود. این نشاندهنده معکوس بودن ترتیب بایتها است. برای حل، گزینه “float word swap” یا “byte swap” را در درایور HMI پیدا و فعال کنید و با مقدار شناختهشده دوباره تست کنید. همیشه با حداقل سه مقدار آزمایشی تأیید کنید: یک عدد مثبت کوچک، یک عدد منفی و صفر.
راهنمای نصب و تأیید مرحله به مرحله در محل (نسخه مهندس)
مرحله ۱ – مستندسازی پیش از نصب: پیکربندی شبکه فعلی PLC را از طریق Automation Builder ثبت کنید: IP، زیرشبکه، دروازه و آدرس MAC. فایل نماد (.csv یا .xml) را صادر کنید.
مرحله ۲ – گواهی کابل: قبل از اتصال هر دستگاه، هر کابل را با Fluke DSX-8000 گواهی کنید. افت درج (< ۲۰ دسیبل در ۱۰۰ مگاهرتز)، افت بازگشت (> ۱۵ دسیبل) و تداخل نزدیک (NEXT > ۳۰ دسیبل) را اندازهگیری و نتایج را مستند کنید.
مرحله ۳ – پیکربندی سوئیچ: برای سوئیچهای مدیریتشده، spanning tree را روی پورتهای PLC-HMI غیرفعال کنید. پورت fast را فعال کنید. هر پورت را روی ۱۰۰ مگابیت بر ثانیه فولدوپلکس تنظیم کنید. Ethernet با مصرف انرژی کم (EEE) که تأخیر اضافه میکند را غیرفعال کنید.
مرحله ۴ – تخصیص IP استاتیک: در PLC ABB به مسیر “Communication → Ethernet → IP Configuration” بروید. آدرس 192.168.0.10/24 را اختصاص دهید. در HMI آدرس 192.168.0.20/24 را تنظیم کنید. از لپتاپ به هر دو آدرس پینگ بگیرید. از دست دادن بسته باید ۰٪ باشد.
مرحله ۵ – پیکربندی درایور پروتکل: در نرمافزار HMI، “ABB AC500 Modbus TCP” را انتخاب کنید. پورت ۵۰۲، شناسه واحد ۲۵۵، تایماوت ۳ ثانیه و تعداد تلاش ۲ را تنظیم کنید. برای Profinet، نام دستگاه را دقیقاً مطابق با پیکربندی سختافزار PLC وارد کنید.
مرحله ۶ – وارد کردن و تأیید تگها: فایل نماد PLC را وارد کنید. سه تگ را به صورت دستی بررسی کنید: یک بولی (مثلاً “Start_PB” در %MX0.0)، یک عدد صحیح ۱۶ بیتی (“Speed_SP” در %MW10) و یک عدد اعشاری ۳۲ بیتی (“Temp_PV” در %MF20). مقادیر را از HMI بنویسید و با نظارت آنلاین در PLC تأیید کنید.
مرحله ۷ – تست بار: حداکثر پرسش تگها را شبیهسازی کنید. بار CPU هر دو دستگاه را با ابزارهای تشخیصی آنها نظارت کنید. استفاده CPU باید زیر ۷۰٪ بماند. در صورت افزایش، فاصله پرسشها را بیشتر یا تعداد تگها در هر صفحه را کاهش دهید.
مرحله ۸ – تست پایداری بلندمدت: تست ارتباط مداوم به مدت ۸ ساعت اجرا کنید. هر خطا و تایماوت را ثبت کنید. با Wireshark پنج دقیقه ترافیک را در ابتدا، وسط و انتها ضبط کنید. برای بستههای بازفرستاده یا خارج از ترتیب تحلیل کنید.
مرحله ۹ – مستندسازی و تحویل: سند پایه ارتباطات شامل آدرسهای IP، آدرسهای MAC، نسخههای فرمور، نتایج تست کابل و پیکربندی پورت سوئیچ را ایجاد کنید. یک نسخه را در شبکه کارخانه و در تابلو کنترل ذخیره کنید.
مورد دوم: کارخانه فولاد با EMI شدید و حلقههای زمین
یک کارخانه فولاد PLC ABB AC500 و HMI شخص ثالث را در فاصله ۱۵۰ متری نصب کرد. سینی کابل موازی با تغذیههای موتور ۶۹۰ ولت بود. ارتباط هنگام راهاندازی موتور ۲۰۰ کیلوواتی کارخانه کاملاً قطع میشد. مهندسان ولتاژ حالت مشترک بین زمین PLC و زمین HMI را ۸.۷ ولت AC اندازهگیری کردند. این حلقه زمین نویزی ایجاد میکرد که هر بسته را خراب میکرد. راهحلها: اول، مبدلهای رسانه فیبر نوری (مس به فیبر) در هر دو انتها نصب کردند و مسیر الکتریکی را حذف کردند. دوم، میلههای زمین جداگانه برای PLC و HMI استفاده کردند که به باس زمین اصلی متصل شدند. سوم، هستههای فرریت روی همه کابلهای برق ورودی به تابلو HMI اضافه کردند. پس از این تغییرات، ارتباط حتی در زمان راهاندازی موتور پایدار ماند. نرخ خطای بیت از ۱۰^-۴ به ۱۰^-۱۱ کاهش یافت. این نصب نشان میدهد در محیطهای با EMI بالا، فیبر نوری تنها راهحل قابل اعتماد است.
ابزارهای پیشرفته تشخیصی و تکنیکهای خط فرمان
مهندسان باید چندین ابزار تشخیصی را به خوبی بلد باشند. از `ping -t` برای نظارت مداوم تأخیر استفاده کنید. لینک سالم تأخیر کمتر از ۱ میلیثانیه و بدون از دست دادن بسته نشان میدهد. از `pathping` برای شناسایی از دست دادن بسته در هر گام استفاده کنید. از `tracert` برای تأیید مسیرهای مسیریابی بهره ببرید. برای تحلیل سطح TCP، از `telnet` یا `netcat` برای تست اتصال پورت استفاده کنید: `nc -zv 192.168.0.10 502` در صورت شنود Modbus TCP پیام “succeeded” را برمیگرداند. برای ضبط بستهها، از `tcpdump` روی لپتاپ لینوکس یا Wireshark روی ویندوز استفاده کنید. فیلترها: `tcp.port==502` برای Modbus، `ecat` برای EtherCAT، `profinet` برای Profinet. به دنبال بازفرستادن TCP (بستههایی با شماره SEQ یکسان) باشید. نرخ بازفرستادن بالای ۲٪ نشاندهنده ازدحام شبکه یا ناسازگاری دوطرفه است. همچنین، از تشخیصهای داخلی PLC ABB از طریق وبسرور استفاده کنید. به مسیر “Diagnostics → Communication Statistics” بروید. “خطاهای دریافت”، “خطاهای ارسال” و “برخوردها” را نظارت کنید. شمارندههای غیر صفر پس از یک ساعت کار نیاز به بررسی دارند.
توضیحات کارشناسی: چرا بیشتر خطاهای ارتباطی خودساخته هستند
بر اساس ۱۵ سال تجربه میدانی، تخمین میزنم ۸۰٪ مشکلات ارتباط PLC-HMI ناشی از خطاهای پیکربندی است، نه نقص سختافزاری. رایجترین اشتباهات شامل: زیرشبکههای IP ناسازگار (۳۸٪)، شناسههای واحد نادرست (۲۲٪)، ترتیب بایت اشتباه (۱۵٪) و مقاومتهای پایان گمشده (۱۰٪) است. تنها ۱۵٪ مربوط به خرابی سختافزاری واقعی است. بنابراین، مهندسان باید از تعویض زودهنگام قطعات خودداری کنند. به جای آن، یک روند تشخیصی ساختاریافته را دنبال کنند. قویاً توصیه میکنم یک “چکلیست طلایی ارتباطات” ایجاد شود که هر یکپارچهساز قبل از راهاندازی آن را تکمیل کند. این چکلیست باید شامل گواهی کابل، مستندسازی IP، تأیید پروتکل و تست بار باشد. کارخانههایی که چنین چکلیستهایی را اجرا میکنند، ۶۵٪ تأخیر کمتری در راهاندازی گزارش میدهند.
راهحلها برای سناریوهای صنعتی خاص
سناریو A – HMI مقادیر عددی را به صورت “؟؟؟؟” یا “#####” نشان میدهد: این نشاندهنده ناسازگاری نوع داده یا خطای ترتیب بایت است. اطمینان حاصل کنید نوع داده تگ HMI با آدرس PLC مطابقت دارد. اگر PLC از %MD (عدد صحیح ۳۲ بیتی) استفاده میکند، تگ HMI را روی DINT یا UDINT تنظیم کنید. برای اعداد اعشاری، مطمئن شوید هر دو طرف از IEEE 754 استفاده میکنند. اگر اعداد معکوس نمایش داده میشوند (مثلاً ۱۲۳۴ به صورت ۷۷۱، 0x04D2 در مقابل 0xD204)، تعویض بایت یا تعویض کلمه را در درایور HMI فعال کنید.
سناریو B – ارتباط برقرار است اما پس از ساعتها کار کند میشود: این نشاندهنده نشت حافظه در درایور HMI یا بلوک عملکرد PLC است. حافظه آزاد PLC را از طریق “System → Memory Info” نظارت کنید. اگر حافظه آزاد کاهش مییابد، بلوک عملکرد ارتباط را مجدداً راهاندازی کنید. در سمت HMI، فرمور را به آخرین نسخه بهروزرسانی کنید. به عنوان راهحل موقت، راهاندازی مجدد هفتگی HMI را در ساعات غیرتولید برنامهریزی کنید.
سناریو C – از دست رفتن جزئی داده: برخی تگها بهروزرسانی میشوند، برخی نه: تعداد تگها در هر درخواست پرسش را بررسی کنید. برخی HMIها درخواستها را به ۱۲۵ رجیستر در هر پرسش محدود میکنند. اگر ۲۰۰ رجیستر متوالی نقشهبرداری کنید، HMI آن را به دو درخواست تقسیم میکند. اگر درخواست دوم به دلیل تایماوت شکست بخورد، آن تگها قفل میشوند. تعداد رجیسترها در هر درخواست را به ۱۰۰ کاهش دهید. به جای یک درخواست بزرگ، از چند درخواست کوچکتر استفاده کنید.
سؤالات متداول (FAQ) – سطح مهندس
س1: چگونه کدهای خطای تشخیصی PLC ABB مانند 0x0C و 0x10 را تفسیر کنم؟
ج1: کد خطای 0x0C (تایماوت) به این معنی است که بلوک عملکرد ارتباطی PLC در مدت زمان تایماوت پیکربندیشده پاسخی دریافت نکرده است. علل: ازدحام شبکه، IP نادرست یا عدم ارسال درخواست توسط HMI. کد خطای 0x10 (پارامتر نامعتبر) نشان میدهد HMI آدرس رجیستر یا کد عملکردی غیرموجود را درخواست کرده است. آدرس تگ HMI را با محدوده حافظه معتبر PLC بررسی کنید. برای AC500، آدرسهای معتبر %MW از ۰ تا ۶۵۵۳۵ است. آدرسهای خارج از این محدوده کد 0x10 را ایجاد میکنند.
س2: حداکثر طول کابل برای Modbus RTU قابل اعتماد روی RS-485 چقدر است؟
ج2: در سرعت ۹۶۰۰ بیت بر ثانیه، حداکثر طول کابل ۱۲۰۰ متر با زوج سیم تابیده محافظتشده ۲۴ AWG است. در سرعت ۱۹۲۰۰ بیت بر ثانیه، به ۸۰۰ متر کاهش مییابد. در سرعت ۱۱۵۲۰۰ بیت بر ثانیه، حداکثر ۳۰۰ متر است. فراتر از این طولها، تضعیف سیگنال و بازتابها باعث خطاهای CRC میشوند. از تکرارکنندهها استفاده کنید یا برای فواصل طولانیتر به Modbus TCP تبدیل کنید. همیشه هر دو انتها را با مقاومت ۱۲۰ اهم پایان دهید. بدون پایان، طول حداکثر ۶۰٪ کاهش مییابد.
س3: چگونه میتوانم از لپتاپ برای شبیهسازی PLC ABB جهت تست HMI استفاده کنم؟
ج3: نرمافزار شبیهسازی سرور Modbus TCP (مثلاً ModSim یا Simply Modbus) را نصب کنید. IP را در همان زیرشبکه HMI تنظیم کنید. نقشه رجیستر مطابق با آدرسهای PLC ایجاد کنید. HMI را به جای PLC به لپتاپ متصل کنید. همه صفحات و ناوبری HMI را تست کنید. این روش مشکلات پیکربندی HMI را از مشکلات سختافزاری PLC جدا میکند. پس از موفقیت HMI در شبیهسازی، دوباره به PLC واقعی متصل شوید. اگر مشکل دوباره ظاهر شد، پیکربندی PLC یا کابل مشکل دارد.
خلاصه: ساخت استراتژی ارتباطی بدون توقف
ارتباط قابل اعتماد PLC-HMI نیازمند مهندسی پیشگیرانه است. همه پارامترهای شبکه را قبل از راهاندازی مستند کنید. هر کابل و پایان را گواهی کنید. از سوئیچهای مدیریتشده با آمار پورت استفاده کنید. تکنسینها را در استفاده از Wireshark و ابزارهای TDR آموزش دهید. بررسیهای هفتگی سلامت ارتباطات شامل تأخیر پینگ، شمارش خطاهای CRC و بار CPU را اجرا کنید. هر کابلی که خطاهای متناوب نشان میدهد فوراً تعویض شود. با پیروی از این روشها، کارخانهها میتوانند ۹۹.۹۹٪ در دسترس بودن ارتباط را به دست آورند. در کارخانههای مدرن، هر ثانیه زمان کارکرد مستقیم به سود تبدیل میشود. بنابراین، در ابزارهای تشخیصی و آموزش سرمایهگذاری کنید. هزینه یک ساعت توقف برنامهریزینشده معمولاً از هزینه یک کیت تشخیصی کامل بیشتر است. پیشگیری فعال را به جای تعمیر واکنشی انتخاب کنید.
