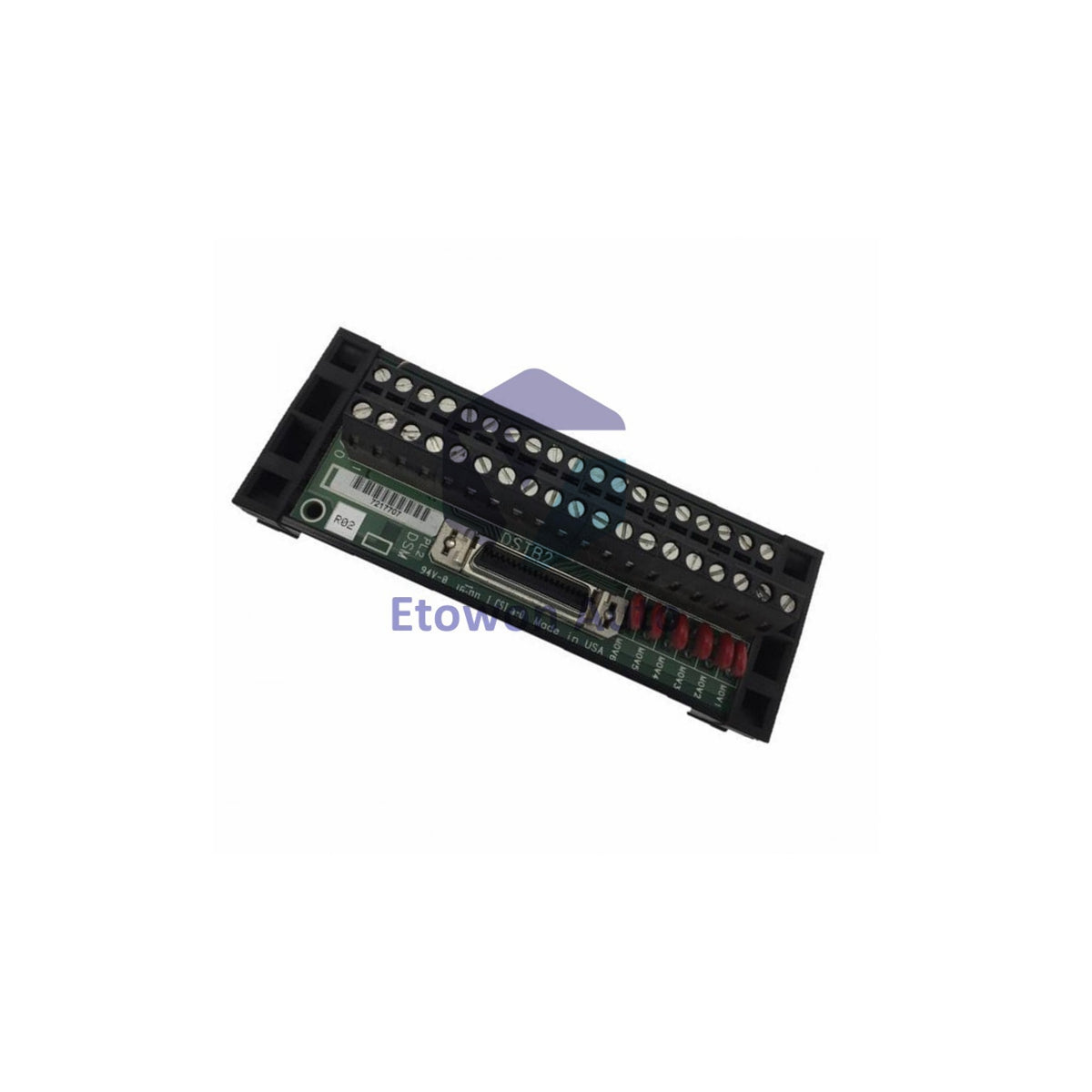

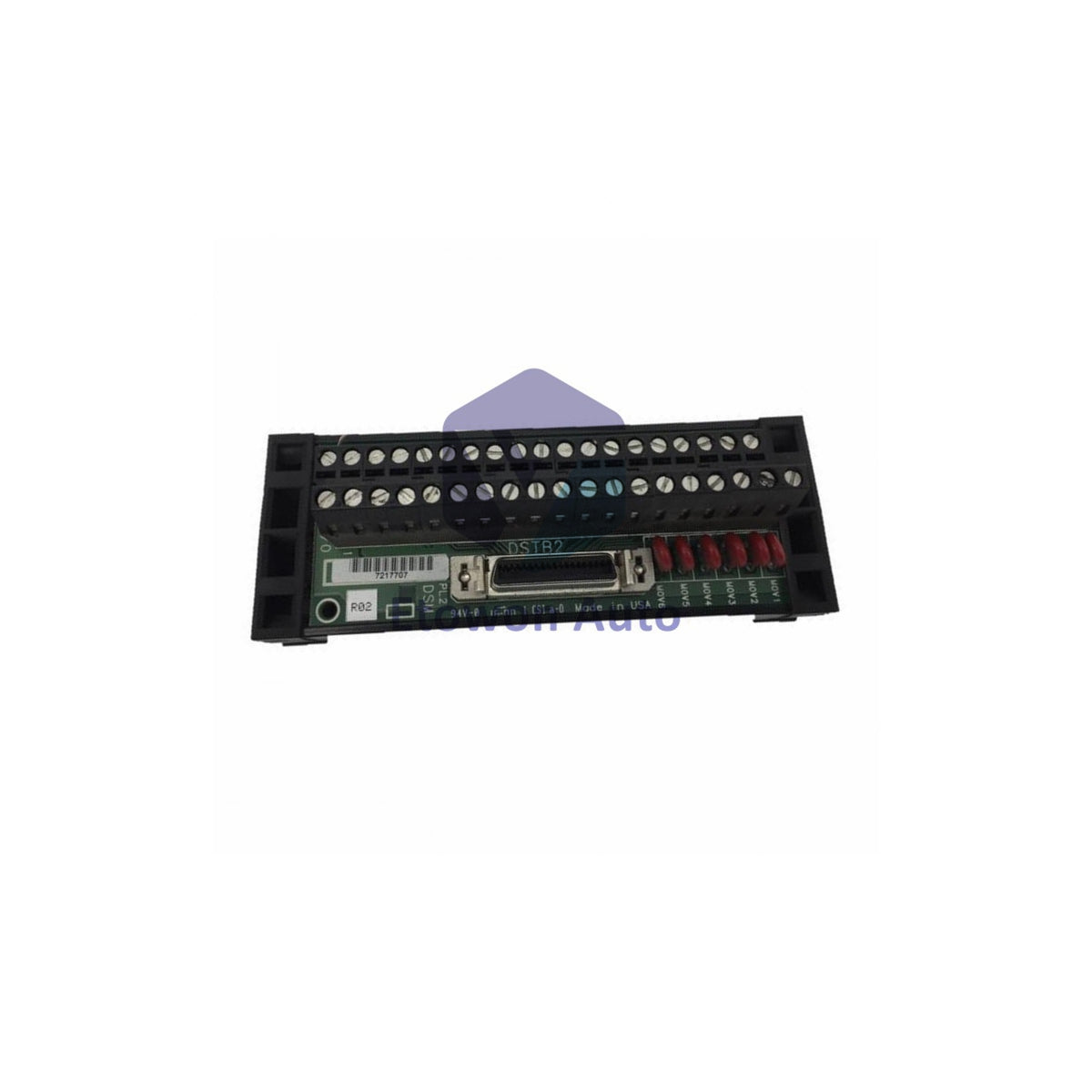

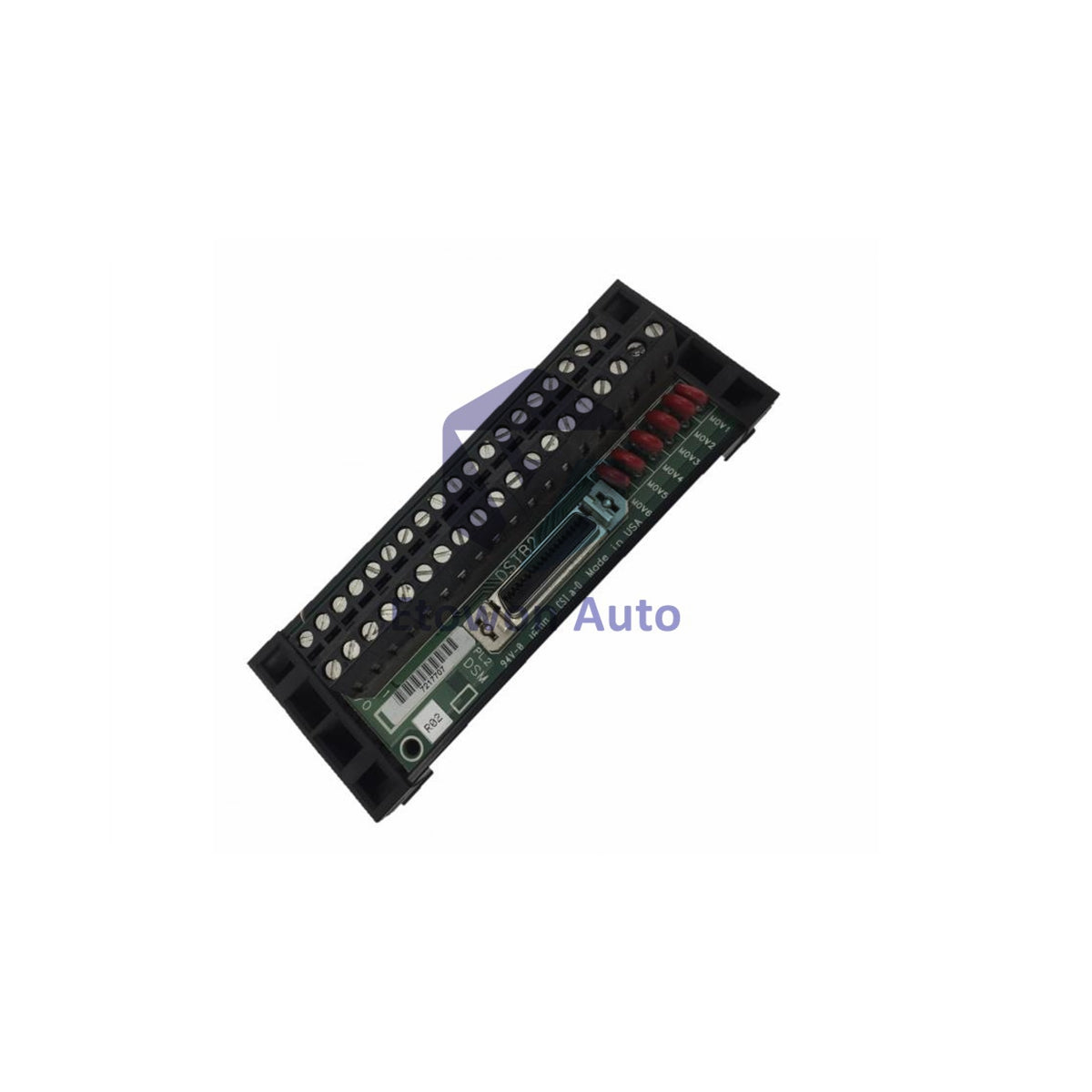

وحدة طرفية لمداخل ومخارج المحور الإضافي GE Fanuc IC693ACC336

لوحة التوصيل المساعدة GE Fanuc IC693ACC336 لسلسلة 90-30

تُعد لوحة التوصيل المساعدة IC693ACC336 من GE Fanuc لوحة طرفية مساعدة لوحدات التحكم بالحركة DSM لسلسلة 90-30. توفر هذه الواجهة وصلات براغي لمضخمات السيرفو وأجهزة الإدخال/الإخراج من جهات خارجية في أنظمة الأتمتة الصناعية.

الميزات الرئيسية

• واجهة طرفية مساعدة لوحدات الحركة DSM302 وDSM314
• 36 طرف برغي لتوصيلات موثوقة في الموقع
• تصنيفات جهد مزدوجة: مجموعات أطراف 30 فولت تيار مستمر و5 فولت تيار مستمر
• تركيب على سكة DIN مع خيار تركيب على اللوحة
• توصيل حساسات الوميض، مفاتيح العودة، ومفاتيح الحد

المواصفات الفنية

• العلامة التجارية والطراز: GE Fanuc (إيمرسون) IC693ACC336
• نوع الطرف: كتلة/وحدة طرفية مساعدة
• عدد الأطراف: 36 طرف برغي (38 موقع توصيل)
• تصنيف الجهد أ: الأطراف 16-18 و34-36: 30 فولت تيار مستمر كحد أقصى
• تصنيف الجهد ب: بقية الأطراف: 5 فولت تيار مستمر كحد أقصى
• حجم السلك: يُنصح باستخدام AWG 14-18
• مواصفات العزم: عزم شد 5 رطل-إنش
• التركيب: سكة DIN (افتراضي) أو تركيب على اللوحة اختياري

التوافق

• الوحدات المتوافقة: وحدات الحركة DSM302 وDSM314 Motion Mate
• اللوحة ذات الصلة: لوحة طرفية سيرفو IC693ACC335
• كابلات التوصيل: IC693CBL324 (1 متر) وIC693CBL325 (3 أمتار)
• كابلات السيرفو: IC800CBL001 وIC800CBL002
• نظام PLC: منصة GE Fanuc سلسلة 90-30

المواصفات الفيزيائية

• أبعاد سكة DIN: 125 × 48 × 45 مم (4.95 × 1.95 × 1.8 بوصة)
• أبعاد تركيب اللوحة: 141 × 42 مم (5.6 × 1.65 بوصة)
• خيارات التركيب: سكة DIN قياسية أو تركيب على اللوحة اختياري
• معدات التركيب: تشمل عناصر جانبية UM45-SEFE وبراغي

الحماية الكهربائية

• حماية MOV: 6 × 130 فولت MOV على الأطراف 16، 17، 18، 34، 35، 36
• كبت الضوضاء: يُنصح باستخدام MOV بين الإدخال/الإخراج والأرضي
• توصيل الدرع: طرف مخصص "S" لأغطية الكابلات
• التأريض: طرف واحد يتصل بطبقة الأرضي

التركيب والتوصيل

• التوصيل بمواقع المحور المساعد 3 و4 على لوحة Motion Mate
• استخدام الكابلات المحددة فقط (لا استبدال بكابلات مخصصة)
• توصيل أسلاك الدرع بالطرف المخصص "S"
• تطبيق الجهد الصحيح على مجموعات الأطراف المناسبة
• تركيب أجهزة MOV لكبت الضوضاء كما هو موصى به

التغليف والشحن

• يشمل لوحة التوصيل ومعدات التركيب
• الشحن عبر FedEx أو UPS أو DHL

الأسئلة المتكررة

ما الوحدات المتوافقة مع IC693ACC336؟

• الوحدة IC693ACC336 متوافقة مع وحدات الحركة DSM302 وDSM314 Motion Mate في أنظمة سلسلة 90-30.

ما تصنيفات الجهد للأطراف؟

• الأطراف 16-18 و34-36: 30 فولت تيار مستمر كحد أقصى. جميع الأطراف الأخرى: 5 فولت تيار مستمر كحد أقصى.

ما خيارات التركيب المتاحة؟

• تركيب قياسي على سكة DIN (125×48×45 مم) أو تركيب اختياري على اللوحة مع معدات إضافية (عناصر جانبية UMK 45-SES).
