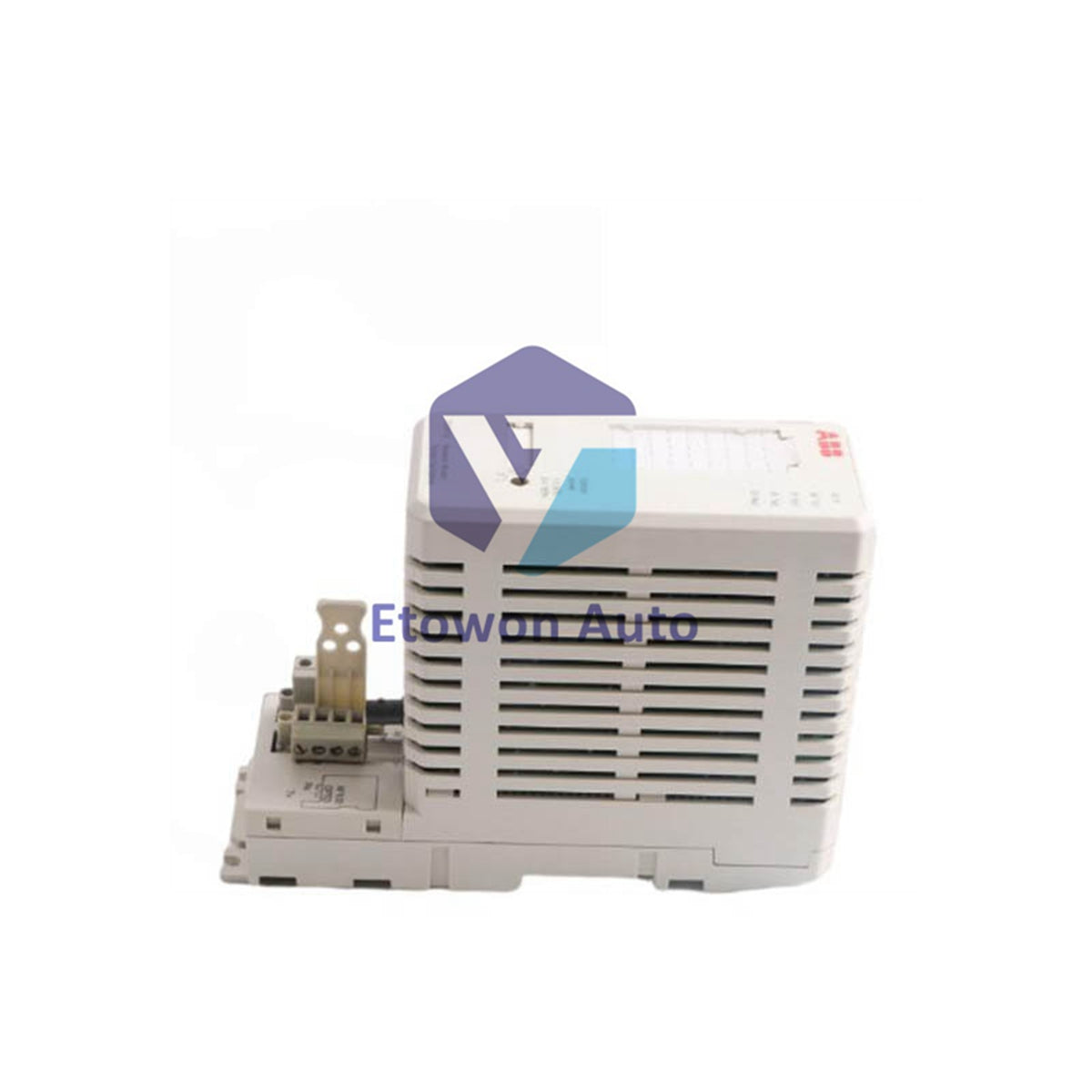

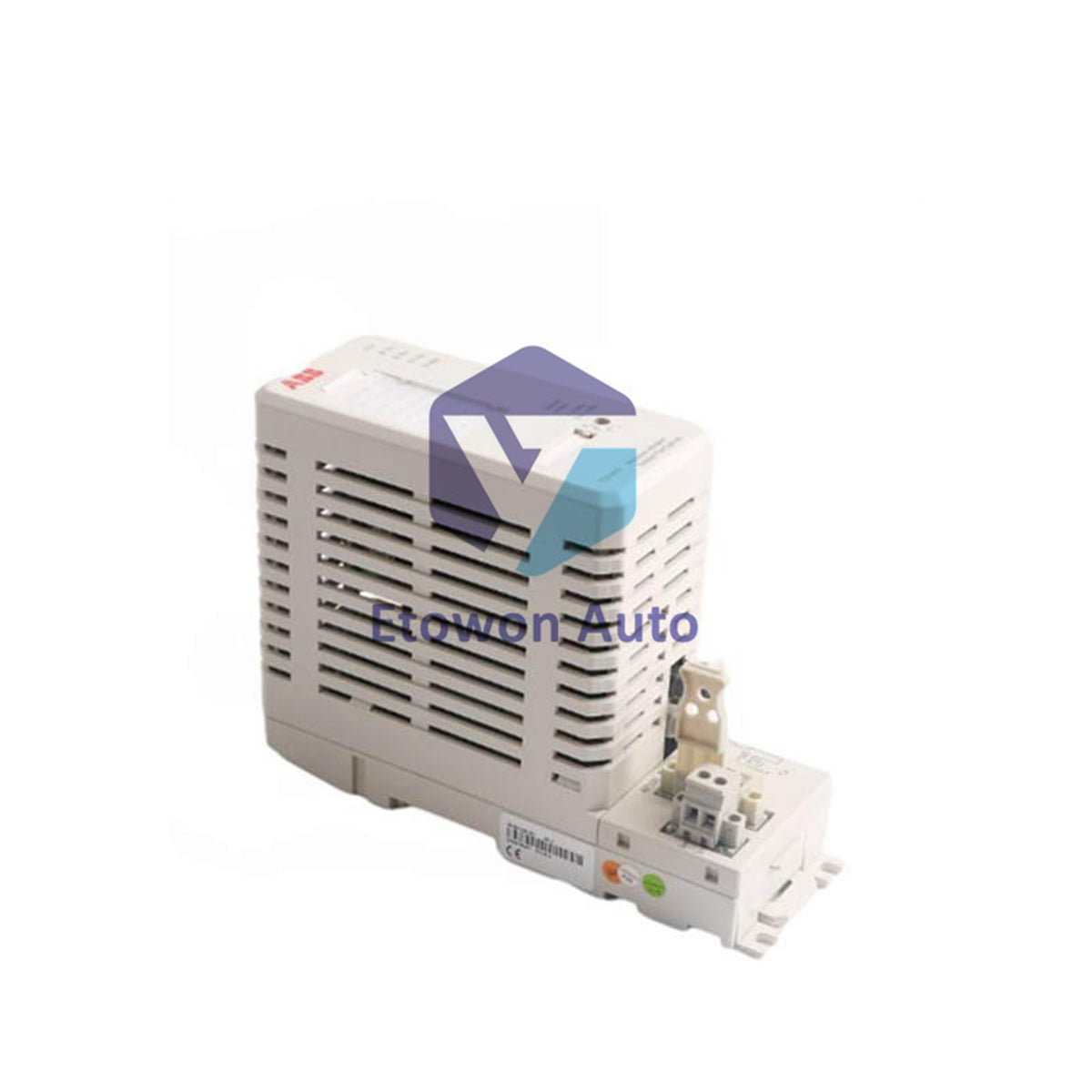

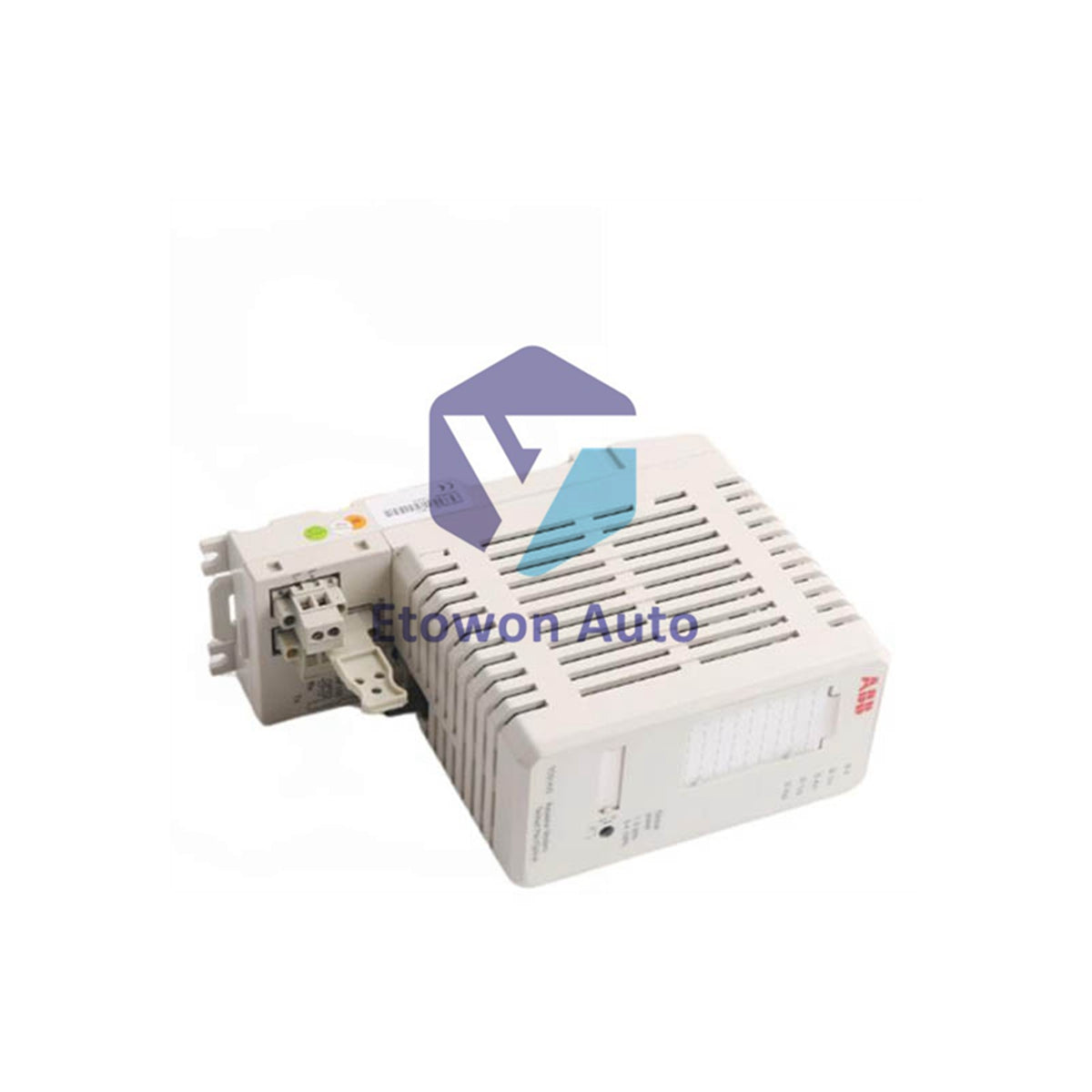

ABB TC514V2 3BSE013281R1 AF100 Communicatiemodule

Productoverzicht

De ABB TC514V2 (3BSE013281R1) is een hoogwaardig Advant Fieldbus 100 (AF100) twisted pair naar glasvezel repeater voor Advant OCS-systemen. Het zet elektrische twisted pair signalen om in optische signalen om elektrische isolatie te bieden en de netwerkaansluiting te verlengen. Deze module voorkomt signaaldegradatie en beschermt de gegevensintegriteit in zware industriële omgevingen met hoge EMI, zoals energiecentrales en chemische fabrieken.

Technische Configuratie

Belangrijkste Technische Voordelen

Deze module heeft een isolatie met een nominale spanning van 50V om aardlussen en spanningspieken te elimineren. Het behoudt deterministische, realtime 250 Kbps AF100-protocolprestaties voor tijdkritische toepassingen. Door koperbekabeling om te zetten naar glasvezel, overwint het fysieke afstandsbeperkingen. De hardware werkt efficiënt op een standaard 24V DC-voeding met een maximaal stroomverbruik van 5W.

Technische Specificaties

Installatiehandleiding

Mechanische Montage en Koeling

Monteer verticaal op een standaard DIN-rail binnen een behuizing. Houd 50 mm vrije ruimte boven en onder het apparaat voor natuurlijke convectiekoeling. Monteer niet direct naast warmtebronnen zoals VFD's.

Bekabeling en Connectiviteit

Houd een minimale buigradius van 75 mm aan voor de AF100 koperen kabels. Gebruik multimode glasvezelkabels met ST-connectoren. Reinig alle glasvezeluiteinden met isopropylalcohol voor het plaatsen om de linkbudgetprestaties te maximaliseren.

Stroomvoorziening en Aarding

Sluit de 24V DC-bron aan met afgeschermde kabel. Verbind de functionele aardingsklem direct met de behuizingaarde via een koperband met lage impedantie om ruis te voorkomen.

Technische Voordelen

Signaalintegriteit & Compatibiliteit

Door communicatie via glasvezel te laten verlopen, elimineert de TC514V2 EMI- en RFI-gevoeligheden over lange afstanden. Het biedt naadloze integratie binnen de ABB Advant OCS-netwerkarchitectuur en functioneert als een transparante plug-and-play brug zonder softwarewijzigingen.

Industriële Duurzaamheid

Het robuuste solid-state ontwerp zorgt voor lage warmteontwikkeling en een geoptimaliseerde Mean Time Between Failures (MTBF), wat betrouwbare, ononderbroken werking garandeert in kritieke, 24/7 processen.

Technische FAQ's

Q1: Waarom is de overdrachtssnelheid 250 Kbps in plaats van 1 Gbps?

A1: De module ondersteunt het deterministische AF100-protocol, dat is begrensd op 250 Kbps voor tijdprecisie. Geautomatiseerde databases vermelden vaak ten onrechte generieke 1 Gbps IT-netwerksnelheden.

Q2: Kan ik singlemode glasvezelkabels op dit apparaat aansluiten?

A2: Nee. De TC514V2 is specifiek geoptimaliseerd voor multimode glasvezelkabels. Het gebruik van singlemode glasvezel leidt tot ernstige invoerverliezen en signaaluitval.

Q3: Hoe vereenvoudigen de diagnostische LED's het oplossen van problemen?

A3: Voorste LED's tonen de realtime status van stroom en actieve koper/glasvezel busverkeer. Een donkere optische LED geeft een verbindingsfout of glasvezelbreuk aan, waardoor netwerkproblemen direct worden geïsoleerd.
