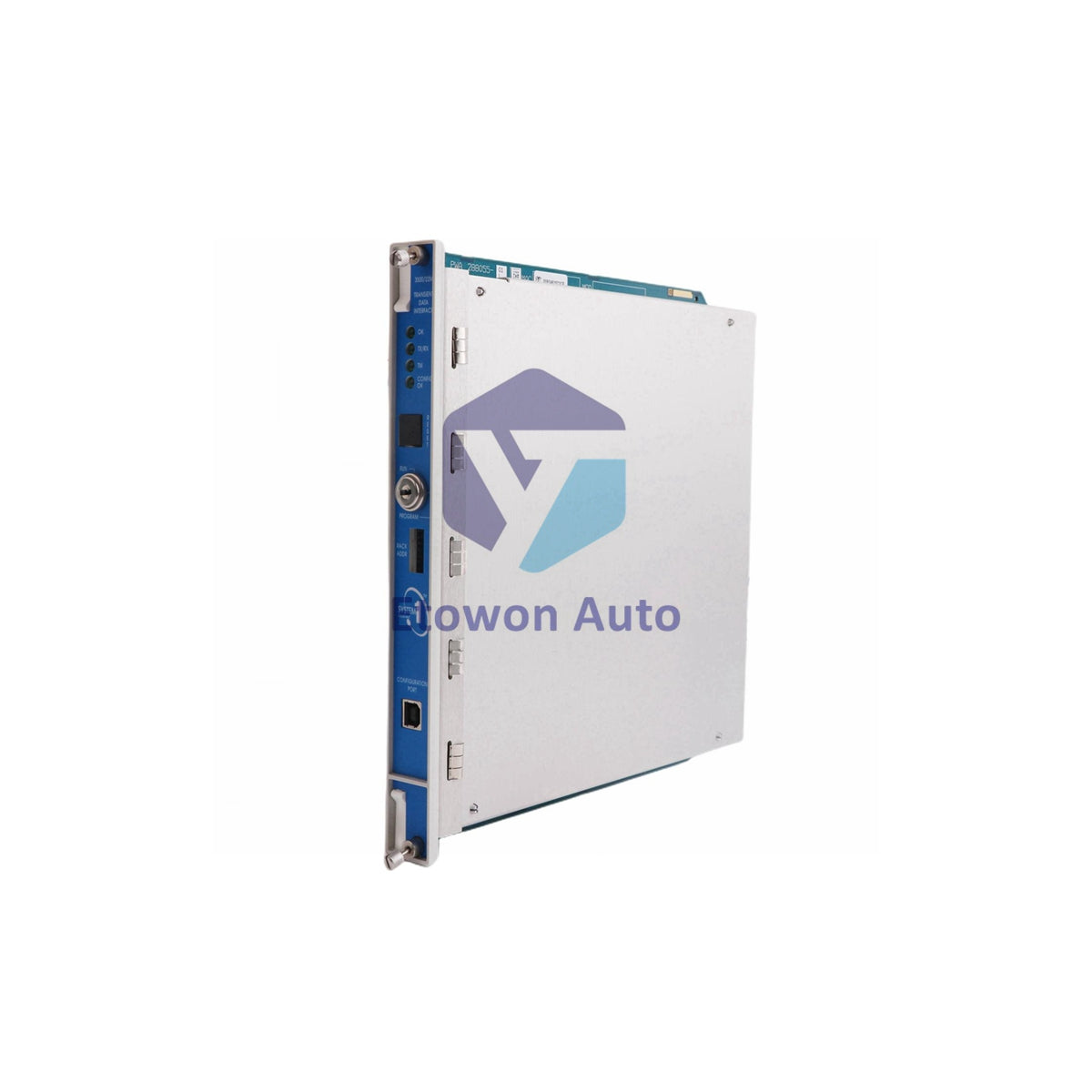

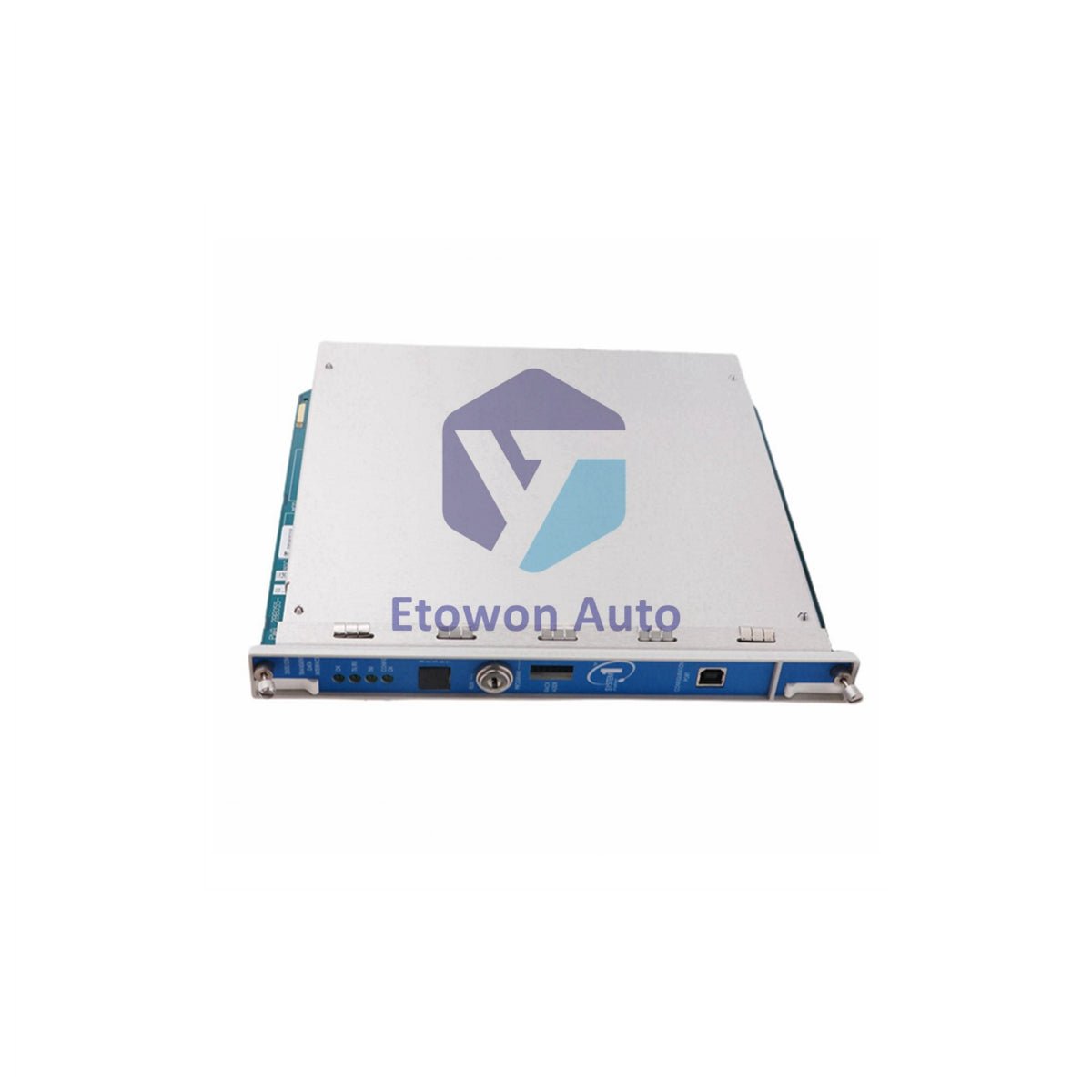

149986-02 Bently Nevada 3500 Systeem Relaisbesturingsmodule

Productoverzicht

De Bently Nevada 3500/32 (onderdeelnummer: 149986-02) is een volledige hoogte, 4-kanaals relaisregelmodule ontworpen voor het 3500 Machinery Protection System. Deze module biedt zeer configureerbare, onafhankelijke relaisuitgangen om kritieke machine-alarmen en trip/uitschakelopdrachten uit te voeren op basis van logica afgeleid van monitoringsmodules in het rack. Door systeemalarmstatussen te vertalen naar fysieke contactopeningen of -sluitingen, dient de 149986-02 module als een cruciale verdedigingslinie, die externe noodtrip-systemen aanstuurt en waardevolle roterende activa beschermt tegen catastrofaal falen.

Technische configuratie

Kern technische voordelen

De 3500/32 149986-02 heeft een dual-slot configuratie bestaande uit de front-facing hoofdregelmodule en een speciale achterwaarts gerichte I/O-module. Deze werkt met programmeerbare "stem"-logica (bijv. 1-uit-2 of 2-uit-4) geconfigureerd via de 3500 System Configuration Software. Deze module bevat een onboard "Not OK" monitoring override die valse machine-uitschakelingen voorkomt bij enkelvoudige transducerstoringen. De compacte vormfactor ondersteunt een hoge dichtheid lay-out assemblage binnen standaard 3500 apparatuur racks, terwijl het lage stroomverbruik zorgt voor stabiele thermische werking over het gehele chassis.

Technische specificaties

Installatiehandleiding

Mechanische Rackplaatsing

Plaats de hoofdmodule 3500/32 in een beschikbare volledige hoogte sleuf aan de voorkant van het 3500 rackchassis (behalve sleuven die bestemd zijn voor de voeding of het rackinterface-module). Lijn de module uit met de bovenste en onderste geleiderails en duw stevig totdat deze in de backplane-connectoren zit. Bevestig de twee geïntegreerde borgschroeven. Installeer de bijbehorende 4-kanaals relais I/O-module direct erachter aan de achterkant van het rack.

Veldbedradingsprotocollen

Sluit noodstop- en signaleringsdraden aan op de aansluitblokken van de achterste I/O-module. Stript de draadisolatie 7 mm, steek deze in de schroefklemmen en draai aan volgens specificatie. Leid laagspannings-AC- of DC-stopcircuitkabels door aparte kabelgoten, weg van hoogspanningsfasen, om geïnduceerde spanningspieken te voorkomen.

Softwareconfiguratie

Start de 3500 Rack Configuration Software om stemlogicaparameters toe te wijzen aan de individuele relaiscontacten. Stel de relaiskanalen in op Normaal Uitgeschakeld of Normaal Geactiveerd volgens de foutveilige afsluitingsnormen van uw fabriek.

Technische voordelen

Robuuste foutpreventie

De 3500/32 149986-02 biedt robuuste mechanische relaisisolatie, die kritieke noodbedieningscircuits scheidt van de interne busarchitectuur. Dit ontwerp voorkomt dat externe elektrische storingen het kernmonitorrack uitschakelen, wat zorgt voor ononderbroken zichtbaarheid van activa.

Zeer schaalbare logische uitgang

Ingenieurs kunnen meerdere 3500/32-modules combineren in één rackbehuizing om noodstopmatrices uit te breiden. De naadloze communicatie-backplane geeft alarmstatussen direct door tussen modules, waardoor ingenieurs een snelle uitvoeringslus krijgen voor multi-unit kruisstopstrategieën.

Technische FAQ's

Q1: Wat is het belangrijkste structurele verschil tussen de hoofdmodule en de achterste I/O-module?

A1: De voorzijde van de hoofdmodule bevat de verwerkingscomponenten en stemlogica-controllers. De achterste I/O-module bevat de fysieke relaiscontacten, aansluitstrookverbindingen en veldbedradingsinfrastructuur.

Q2: Kan ik deze relaismodule gebruiken om direct hoogstroom 230 Vac motorcircuits te schakelen?

A2: Nee. De contacten van de 3500/32-module zijn geschikt voor maximaal 30 Vdc of 30 Vac bij 2 A. Om hoogspanningsmachines of grote inductieve motorstarterspoelen te bedienen, leidt u de uitgang van deze module naar een externe tussenrelais die geschikt is voor de beoogde hoogvermogenbelasting.

Q3: Hoe verbetert de software-instelling "Normaal Geactiveerd" de veiligheid van de faciliteit?

A3: Een instelling "Normaal Geactiveerd" creëert een foutveilige schakeling. Als het 3500-rack plotseling volledig de controlevoeding verliest, openen de relaiscontacten direct, waardoor onmiddellijk een actieve machine-stopsequentie wordt gestart.
