CC-TDIL01

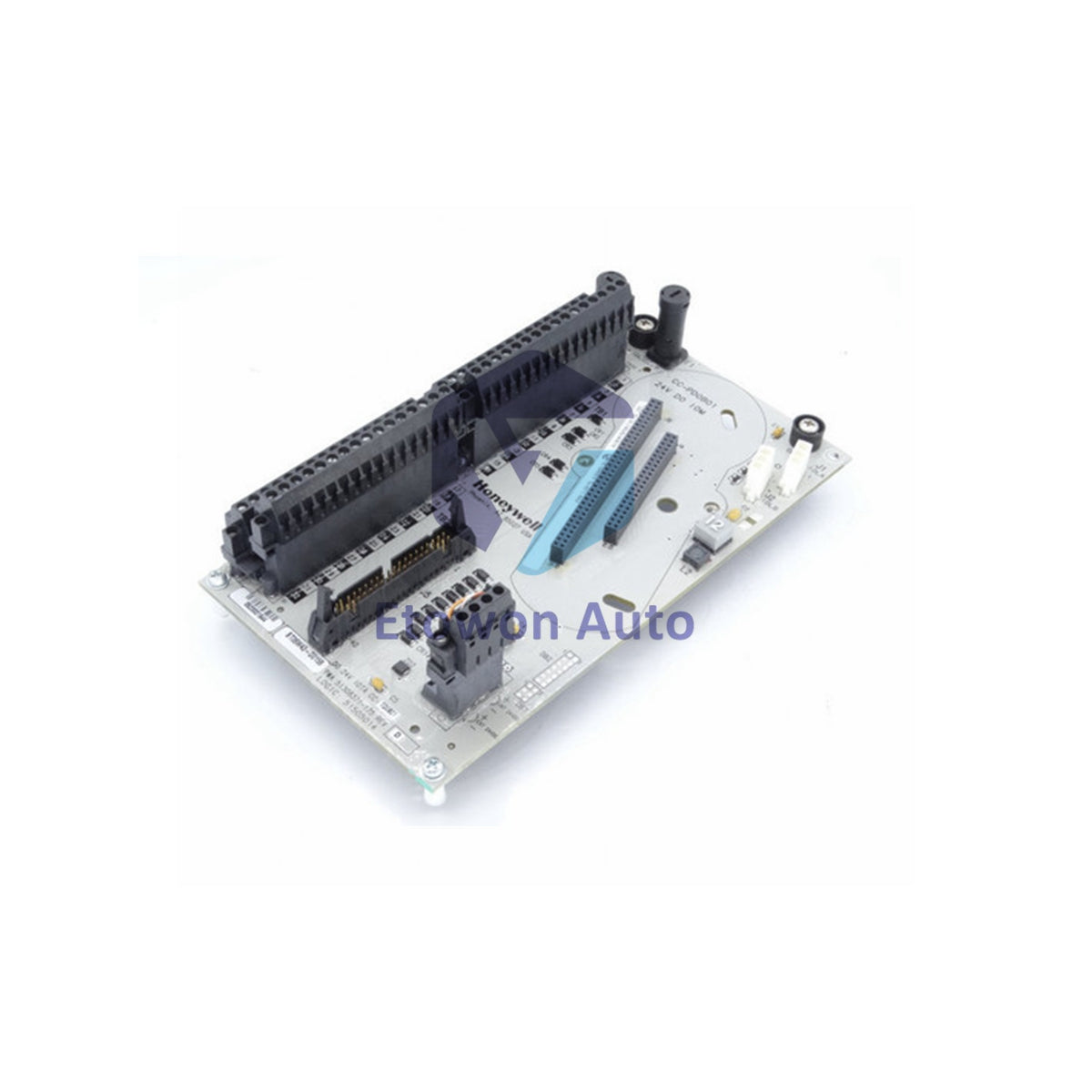

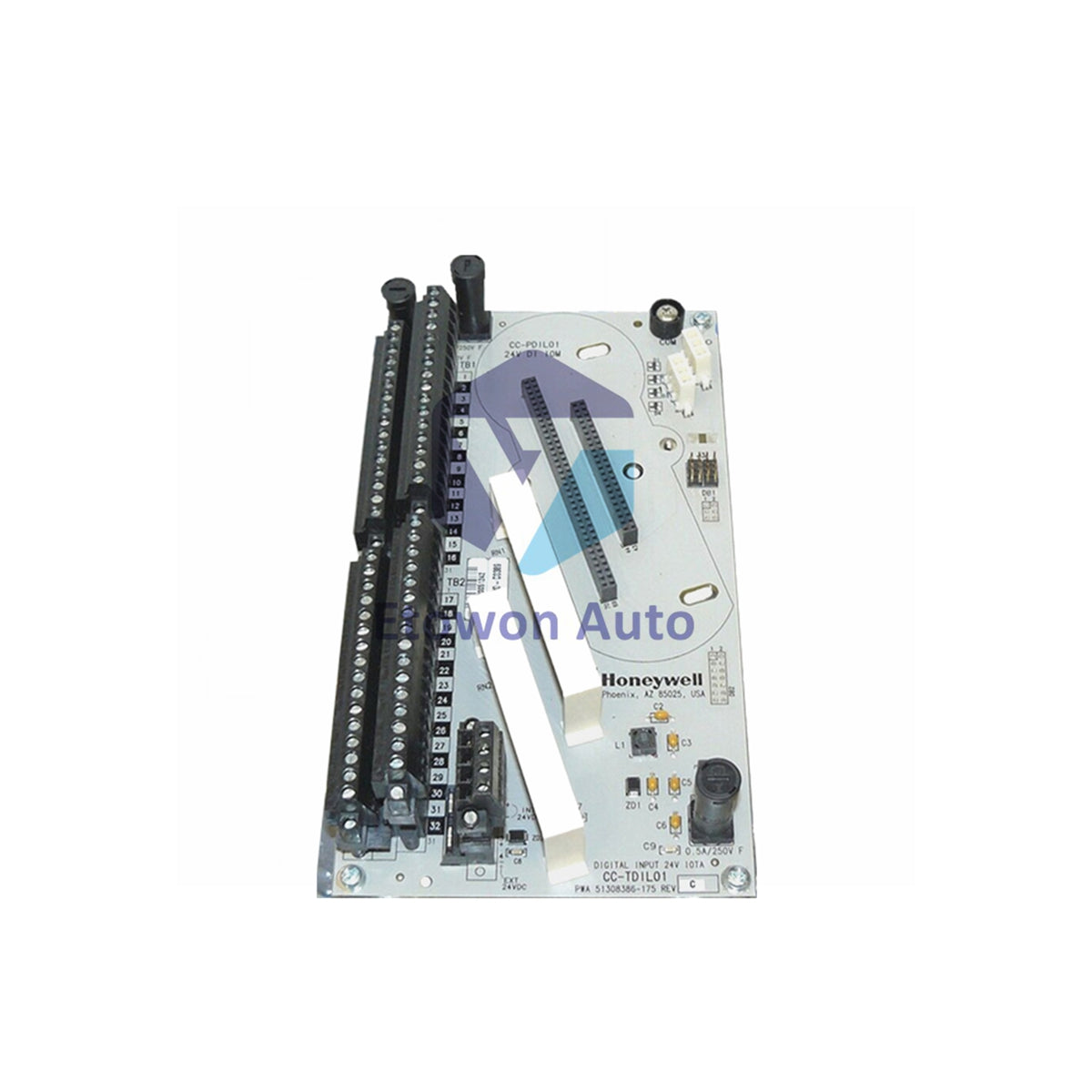

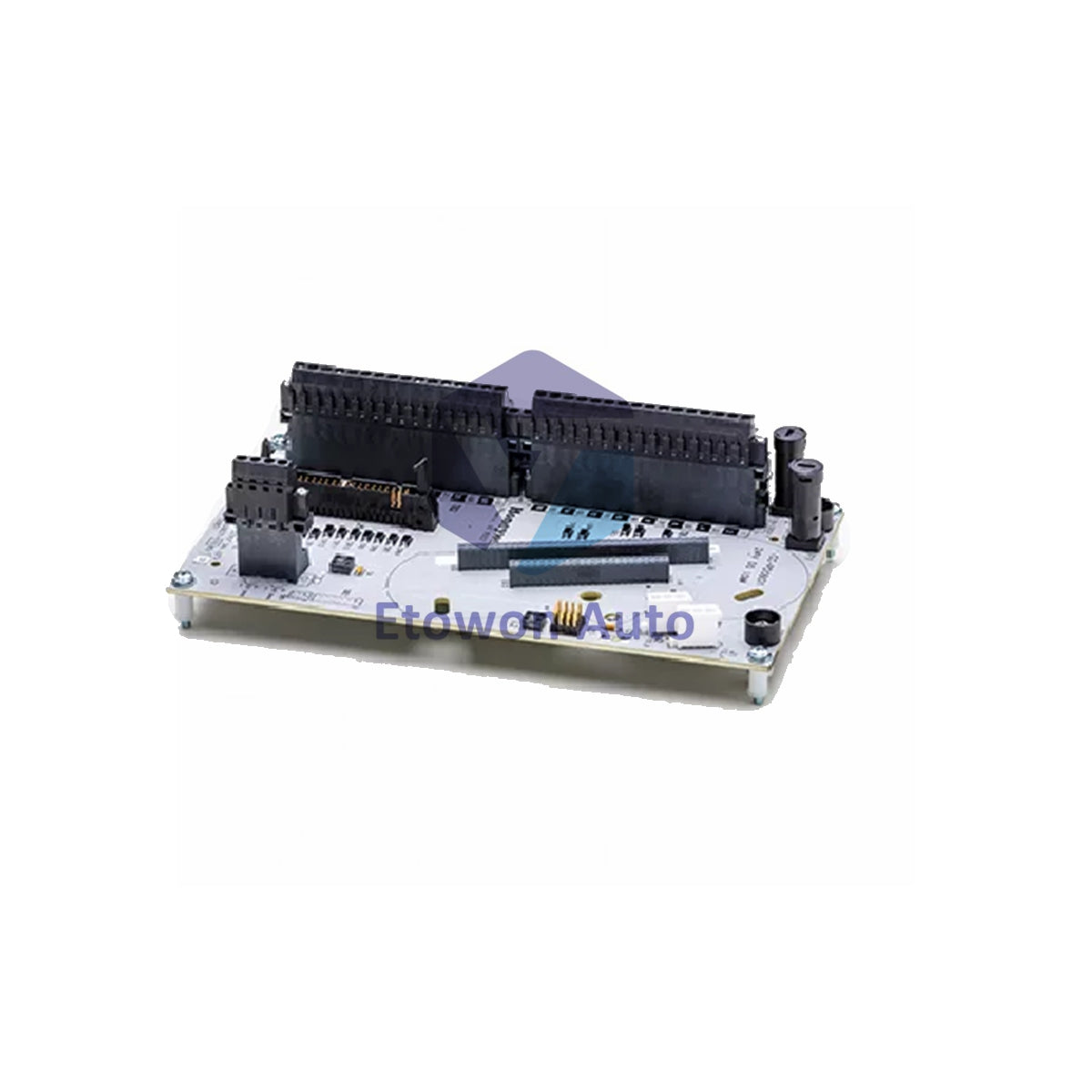

Honeywell CC-TDIL01 24V digital inngangsmodul | 0,19A

På lager (13 enheter), klar til å sendes

  • Manufacturer: Honeywell

  • Product No.: CC-TDIL01

  • Product Type: Digital inngangsmodul

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 1100g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 dagers returrett · 12 måneders garanti
  • Rask levering
  • 24/7 kundestøtte
  • Kvalitetssikring

Beskrivelse

Produktoversikt

CC-TDIL01 er en Honeywell Digital Inngangs IOTA (Input Output Terminal Assembly). Denne 24V DC-modulen fanger diskrete feltsignaler for Experion PKS. Den betjener grensebrytere, trykknapper og nærhetssensorer.

Tekniske spesifikasjoner

Produsent Honeywell
Produktnummer CC-TDIL01
Produkttype Digital inngangs IOTA-modul
Inngangsspenning 24 VDC (20,4 til 28,8 VDC)
Inngangskanaler 16 kanaler (sink/kilde konfigurerbar)
Strømforbruk 0,190 A (190 mA @ 24 VDC)
Varmeavgivelse 4,220 watt
Inngangstype 24 VDC tørrkontakt eller 3-leders nærhet
PÅ-tilstand spenning ≥15 VDC
AV-tilstand spenning ≤5 VDC
Inngangsimpedans 4,7 kΩ
Responstid 2 ms (PÅ til AV) / 1 ms (AV til PÅ)
Isolasjons-spenning 1500 Vrms (kanal til bakplan)
Driftstemperatur -40°F til 185°F (-40°C til +85°C)
Montering DIN-skinne eller panelmontering

Installasjonsveiledning

Koble tørre kontakter mellom inngangsterminal og felles. For 3-leders nærhetssensorer, koble +24V, felles og signal. Ikke overskrid 28,8 VDC på noen inngangskanal. Bekreft felt-enhetens synkende eller kildekonfigurasjon før kabling.

Ingeniørfordeler

Denne IOTA-modulen avgir bare 4,22 watt, noe som minimerer varmebelastningen i skapet. Den 4,7 kΩ inngangsimpedansen forhindrer falske utløsninger fra lekkasjestrøm. Kanal-til-bakplan isolasjon på 1500 Vrms beskytter kontrolleren mot feltoverspenninger.

Ofte stilte spørsmål

Q1: Kan jeg blande synkende og kildeinnganger?
A1: Ja. Hver kanal konfigureres uavhengig som sink eller kilde via terminalkobling.

Q2: Hva er minimum PÅ-spenning?
A2: Modulen garanterer PÅ-tilstand ved ≥15 VDC. Mellom 5V og 15V er avlesningen udefinert.

Q3: Støtter denne 12 VDC inngangssignaler?
A3: Nei. CC-TDIL01 krever 24 VDC nominell. Bruk et mellomliggende relé for 12 VDC felt-enheter.
