DI801

DI801 16-Channel Digital Input Module ABB

På lager (34 enheter), klar til å sendes

  • Manufacturer: ABB

  • Product No.: DI801

  • Product Type: Digital Input

  • Product Origin: SE

  • Payment:T/T, Western Union

  • Weight: 240g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 dagers returrett · 12 måneders garanti
  • Rask levering
  • 24/7 kundestøtte
  • Kvalitetssikring

Beskrivelse

Product Overview

The DI801 16-channel digital input module from ABB provides reliable signal acquisition for S800 I/O systems. This industrial-grade module accepts 24V DC inputs with comprehensive protection and status monitoring features.

Key Technical Specifications

  • Brand: ABB
  • Model: DI801
  • Product Type: Digital Input Module
  • Article Number: 3BSE020508R1
  • Signal Type: 24V DC Current Sinking
  • Channel Count: 16 channels
  • Input Voltage Range: 18-30V DC
  • Input Current: 6 mA at 24V

Electrical Specifications

  • Logic "0" Level: -30 to +5 V
  • Logic "1" Level: 15 to 30 V
  • Input Impedance: 3.5 kΩ
  • Isolation: Groupwise isolated from ground
  • Filter Times: 2, 4, 8, 16 ms selectable
  • Power Dissipation: 2.2 W typical

Installation & Wiring

  • Wire Size: 0.05-2.5 mm² solid, 0.05-1.5 mm² stranded
  • Terminal Torque: 0.5-0.6 Nm recommended
  • Stripping Length: 6-7.5 mm
  • Cable Length: Up to 600 meters maximum
  • Connectors: Detachable process and power connectors

Diagnostics & Indicators

  • Status LED: Run or fault indication
  • Channel LEDs: Individual "0" or "1" status for all 16 channels
  • Voltage Supervision: Channel 16 for process voltage monitoring
  • Status Indication: Module Error, Module Warning, Channel Error

Environmental Specifications

  • Operating Temperature: 0 to +55 °C
  • Storage Temperature: -40 to +70 °C
  • Protection Class: IP20 according to IEC 60529
  • Humidity Range: 5 to 95% non-condensing
  • Corrosion Protection: ISA-S71.04 G3 compliant

Physical Dimensions

  • Width: 86.1 mm
  • Depth: 58.5 mm
  • Height: 110 mm
  • Weight: 0.24 kg
  • Mechanics: S800L form factor

Certifications & Compliance

  • Electrical Safety: EN 61010-1, UL 61010-1
  • Hazardous Location: C1 Div 2 cULus, ATEX Zone 2
  • Marine Certificates: ABS, BV, DNV, LR
  • RoHS Compliance: DIRECTIVE/2011/65/EN
  • EMC Standards: EN 61000-6-4, EN 61000-6-2

Frequently Asked Questions

  • How many input channels does DI801 provide?
    The DI801 offers 16 digital input channels for 24V DC signals with current sinking.
  • What is the voltage supervision feature?
    Channel 16 can be used for process voltage supervision to monitor input power status.
  • What are the module dimensions?
    The module measures 86.1×58.5×110 mm and weighs 0.24 kg compact design.
🏷️ Tags: Digital Input

Skalar (V/f)

Vektor

AC-drevet
  • Bekreft nøyaktig modell, delenummer og spesifikasjoner før bestilling.
  • Sørg for kompatibilitet med ditt nåværende maskineri eller kontrollsystemer.
  • Ta kontakt via sale@etowonauto.com eller +8617859788089 for teknisk assistanse.
  • Gå gjennom leveringsalternativer, leveringstider og fraktkrav.
  • Følg produsentens instruksjoner og beste praksis under installasjon.

Varer på lager sendes vanligvis samme virkedag. For produkter som ikke er på lager for øyeblikket, kan leveringstiden variere basert på tilgjengelighet. Internasjonal frakt er tilgjengelig, og fraktkostnader beregnes ut fra destinasjon, vekt og valgt transportør.

Returer godtas innen 30 dager etter mottak, forutsatt at varene er ubrukte og i original stand. Returfraktkostnader dekkes av kunden. Vennligst kontakt oss før du returnerer en vare for å få returautorisasjon.

For mer informasjon, vennligst se vår Frakt- og returpolicy.

 Vis alle detaljer

SIKRE PÅLITELIG MASKINYTELSE

Forvandle hjemmet ditt med de nyeste multi-elektroniske løsningene, fra intelligent belysning til stemmestyrte enheter – alle designet for å gjøre livet enklere, tryggere og mer tilkoblet. Optimaliser driften med Bently Nevada 3500 overvåkingssystem, som tilbyr sanntids vibrasjons- og maskintilstandsovervåking for å forhindre feil og maksimere oppetid.

Kjøp nå
  • 5 stars: 1 (100%)
  • 4 stars: 0 (0%)
  • 3 stars: 0 (0%)
  • 2 stars: 0 (0%)
  • 1 star: 0 (0%)
A
Anonymous

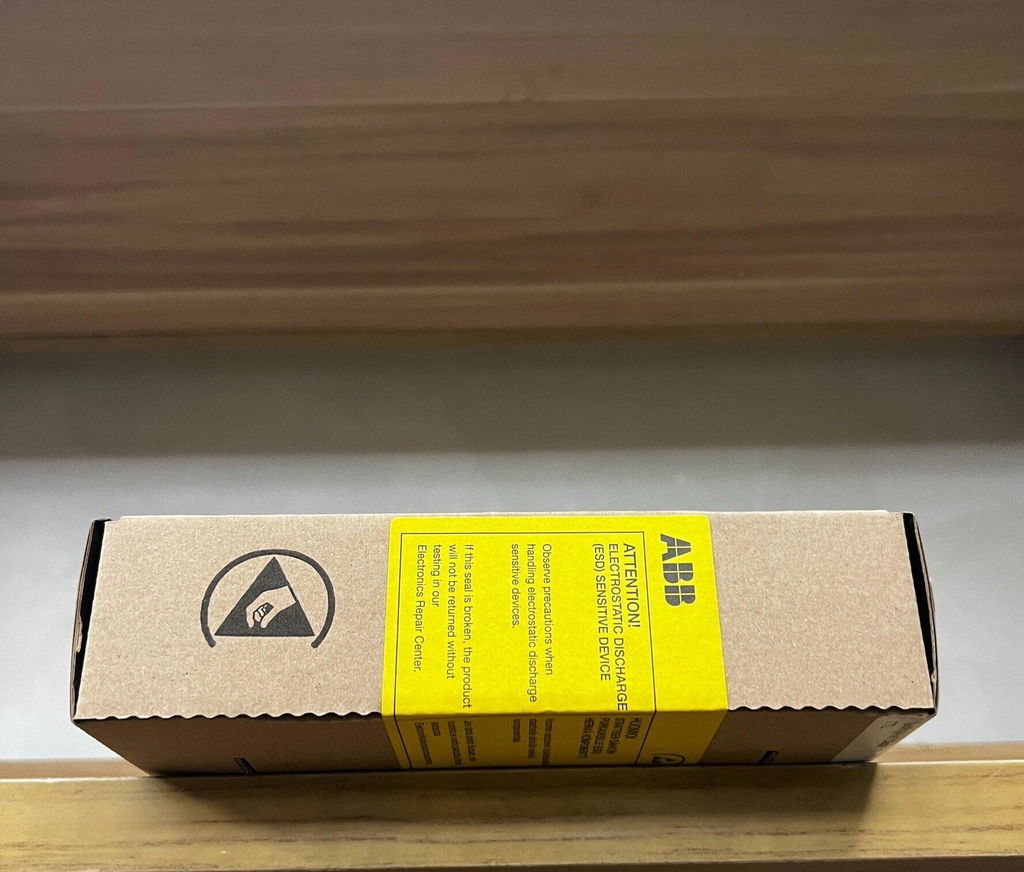

The DI801 I ordered showed up with the factory tape still intact—never opened, no shelf wear. Quoted quickly, shipped out fast. Dropped it into the rack and all 16 channels responded without issue.
