Architektur der Steuerung: Rollen von SPS und DCS im Stahlschmelzen
Aus der Sicht der Steuerungstechnik definiert die Unterscheidung zwischen Speicherprogrammierbaren Steuerungen (SPS) und verteilten Steuerungssystemen (DCS) die Automatisierungshierarchie. In einem Schmelzwerk übernehmen SPS die Hochgeschwindigkeits-Sequenzlogik. Beispielsweise führt eine Siemens S7-1500 SPS die Drehsequenz des Pfannen-Drehturms aus und steuert die Absolutgeber sowie Frequenzumrichter, um eine 300-Tonnen-Pfanne millimetergenau zu positionieren. Ihr Scanzyklus muss unter 10 ms liegen, um eine sichere Verriegelung zu gewährleisten. Das DCS, wie das ABB Ability™ System 800xA, steuert kontinuierliche Prozesse. Es koordiniert hunderte PID-Regelkreise für die Hydrauliksysteme der Anlage und sorgt für konstanten Druck bei der Formoszillation und den Blockschneidern. Das DCS fasst Daten der Gieß-SPS zusammen und erstellt einen einzigen, zeitgestempelten Historian zur Prozessoptimierung.
Echtzeit-Steuerungslogik für das thermische Management des Hochofens
Ingenieure programmieren DCS-Systeme zur Ausführung komplexer thermischer Modelle. Ein Hochofen-DCS überwacht über 3.000 Messpunkte, darunter Stabtemperaturen, Schüttdurchlässigkeit und Gasanalysen am Ofenmund. Mithilfe von modellprädiktiver Regelung (MPC) berechnet das System die erforderliche Koksfeinanteils-Einspritzrate. Wenn beispielsweise der Siliziumgehalt im Roheisen über 0,5 % steigt, passt das DCS automatisch die Feuchtigkeit des Heißwindes oder die Sauerstoffanreicherung an. So werden „Chilled Hearth“-Szenarien vermieden. In einer Anlage in Japan reduzierte diese automatisierte thermische Steuerung den Brennstoffverbrauch um 3,5 kg pro Tonne Roheisen und verbesserte direkt die Kohlenstoffeffizienz der Anlage.
Netzwerktopologien und Systemintegration in Schmelzwerken
Die Integration von SPS und DCS erfordert robuste industrielle Netzwerke. Die bevorzugte Architektur ist eine Stern- oder Ringtopologie mit Protokollen wie PROFINET oder EtherNet/IP. Die primären DCS-Server sind mit Switches verbunden, die alle SPS steuern, welche die Hilfssysteme regeln: Wasseraufbereitung, Entstaubung und Schrottvorwärmer. Redundante Glasfaserringe sorgen dafür, dass ein Kabelbruch die Produktion nicht stoppt. Ingenieure implementieren OPC UA-Server für die vertikale Integration, sodass das DCS Produktionsdaten an das MES (Manufacturing Execution System) senden kann. Dieser Datenaustausch ermöglicht die Echtzeitverfolgung des Elektrodenverbrauchs und des Energieverbrauchs pro Schmelze, was für die Kostenanalyse entscheidend ist.

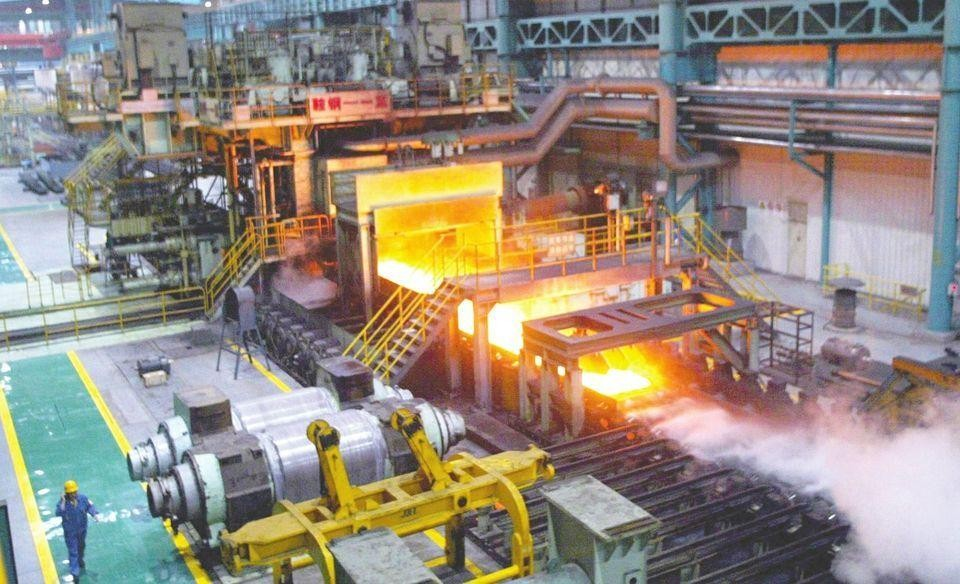

Programmierung von Sicherheitsfunktionen für Pfannenofen-Betrieb
Sicherheit hat in der Pfannenmetallurgie höchste Priorität. Ingenieure programmieren Sicherheits-SPS (wie Siemens F-Serie oder Rockwell GuardLogix) für Notfallszenarien. Diese Systeme sind nach SIL (Safety Integrity Level) zertifiziert. Die Sicherheitslogik überwacht die Position des Pfannenwagens und des Stromdachs. Betritt ein Mitarbeiter über einen Lichtvorhang eine Gefahrenzone, initiiert die Sicherheits-SPS einen kontrollierten Stopp und schaltet die Elektrodenarme innerhalb von 200 ms stromlos. Zusätzlich überprüft das DCS die Daten der Sicherheits-SPS. Fällt der Kühlwasserfluss zum Pfannenofendach unter einen sicheren Schwellenwert, sendet das DCS ein Signal an die Sicherheits-SPS, um die Elektroden zurückzufahren und die Stromversorgung zu isolieren, wodurch ein katastrophales Dachschmelzen verhindert wird.
Technischer Deep Dive: Steuerung der Kokillen beim Stranggießen
Das Stranggießen erfordert höchste Präzision. Hier steuert eine dedizierte Hochgeschwindigkeits-SPS die Kokillenstandregelung. Sie nutzt einen Wirbelstromsensor oder eine radioaktive Quelle zur Erkennung des Stahlmeniskus. Die SPS führt einen spezialisierten PID-Regler mit Vorsteuerungsanteilen basierend auf der Gießgeschwindigkeit aus. Steigt die Geschwindigkeit, öffnet die SPS sofort proportional den Stopfenstab oder das Schiebertor, um den Stand innerhalb von +/- 2 mm zu halten. Das DCS liefert den Sollwert für diesen Regelkreis basierend auf der Stahlgüte. Diese Koordination zwischen DCS und SPS sichert eine gleichbleibende Blockqualität und minimiert Ausbrüche und Oberflächenfehler. Daten aus einem brasilianischen Stahlwerk zeigten, dass diese integrierte Steuerung die Ausbruchsrate über fünf Jahre um 75 % senkte.
Kalibrierung und Inbetriebnahme der Automatisierungshardware
Die Feldkalibrierung ist eine kritische Ingenieursaufgabe. Für analoge Eingänge, wie Thermoelemente zur Messung der flüssigen Stahltemperatur bei 1600 °C, müssen Ingenieure die SPS-Eingangsmodule auf den richtigen Sensortyp (Typ B oder R) konfigurieren. Sie führen eine Zweipunktkalibrierung mit einem Trockenblockkalibrator durch, um eine Genauigkeit von 0,1 % des Messbereichs sicherzustellen. Für digitale Ausgänge, die hydraulische Ventile steuern, prüfen Techniker die Schaltzeiten und überwachen mit Diagnosen am Remote-I/O das Ausbrennen der Spulen. Während der Inbetriebnahme verwenden Ingenieure Signalgeneratoren, um Prozesswerte zu simulieren, prüfen, ob DCS-Alarme korrekt ausgelöst werden und ob Verriegelungen wie vorgesehen funktionieren, bevor flüssiges Metall eingeführt wird.
Anwendungsbeispiel: Automatisierte Entschwefelungsstation
Betrachten wir eine Entschwefelungsstation für Roheisen. Eine Rockwell CompactLogix SPS steuert den Lanze-Wagen und die Magnesium-Einspritzrate. Sie erhält den Ziel-Schwefelwert (z. B. unter 0,005 %) vom DCS. Die SPS verwendet einen proprietären Algorithmus, um die Reagenzienmenge basierend auf der Anfangsanalyse des Schwefels und der Temperatur des 200-Tonnen-Torpedowagens zu berechnen. Anschließend injiziert sie das Magnesiumpulver präzise und überwacht den Lanzendruck, um Verstopfungen zu vermeiden. Nach der Behandlung sendet die SPS die Endanalyse zurück an das DCS zur Dokumentation. Diese Automatisierung gewährleistet eine konstante Stahlchemie für die nachgelagerte BOF-Verarbeitung und senkte den Reagenzienverbrauch in einem nordamerikanischen Werk um 8 %.
Zukunftssicherung: Edge-Controller und Analytik
Aktuelle Trends verlagern die Analytik an den Rand (Edge). Ingenieure setzen Controller ein, die sowohl Logik als auch Analytik lokal ausführen. Ein PAC (Programmable Automation Controller) analysiert beispielsweise direkt Vibrationsdaten vom Kühlbett mit einem eingebetteten FFT-Algorithmus (Fast Fourier Transform), um Lagerfehler zu erkennen, bevor sie zu Ausfällen führen. Diese Daten werden zusammengefasst an das DCS zur Überwachung der Gesamtanlageneffektivität (OEE) gesendet. Dieser Ansatz entlastet das zentrale DCS und ermöglicht schnellere, lokale Reaktionen auf mechanische Anomalien.
Schritt-für-Schritt-Ingenieurleitfaden: Modernisierung eines Warmwalzofens
Hier ist ein technischer Arbeitsablauf für die Nachrüstung eines Walking-Beam-Ofens:
- I/O-Mapping und Signalaufbereitung: Bestandsaufnahme aller vorhandenen Feldgeräte. Bei alten Thermoelementen prüfen, ob sie noch innerhalb der Toleranz liegen. Neue Signaltrenner zwischen Feld und neuem SPS-Rack installieren, um Erdschleifen zu vermeiden.
- Überprüfung der Steuerungserzählung: Zusammenarbeit mit Verfahrenstechnikern zur Aktualisierung der P&IDs. Definition der neuen Kaskadenregelstrategie, bei der das DCS die erforderlichen Sollwerte der Ofenzonen basierend auf der von einem Pyrometer gemessenen Blockaustrittstemperatur berechnet.
- Entwicklung der SPS-Logik: Programmierung der SPS zur Steuerung der hydraulischen Sequenzierung der Walking Beams. Verwendung von strukturiertem Text für komplexe Algorithmen, z. B. Berechnung der Hubhöhe basierend auf der Blockbreite zur Vermeidung von Schleifspuren.
- Konfiguration der HMI-Bildschirme: Gestaltung intuitiver Bildschirme. Einbindung von Trenddiagrammen aller Zonentemperaturen der letzten 24 Stunden. Programmierung von Bedienfeldern für jeden Brenner mit Anzeige der aktuellen Brennrate, Flammenstatus und kumulierten Laufstunden.
- Simulation und Werksabnahme: Vor Versand Verbindung der SPS mit einem Anlagen-Simulator. Test aller Start- und Notfallsequenzen. Beispielsweise Simulation eines Stromausfalls, um zu prüfen, ob die SPS einen sicheren Shutdown ausführt, die Beams anhebt und die Brennstoffzufuhr korrekt abschaltet.
- Inbetriebnahme vor Ort: Beginn mit der „kalten“ Prüfung aller Verriegelungen. Anschließend „heiße“ Inbetriebnahme mit Abstimmung der PID-Regelkreise jeder Zone mittels Ziegler-Nichols-Methode oder Auto-Tune-Funktion im DCS.
FAQs: Technische Fragen zur Automatisierung im Stahlwerk
Wie wird die Zeitsynchronisation zwischen mehreren SPS und einem DCS gehandhabt?
Ingenieure implementieren ein Precision Time Protocol (PTP) wie IEEE 1588 im Netzwerk. Der DCS-Server fungiert als Grandmaster-Uhr und synchronisiert alle SPS und Antriebe auf unter 1 Mikrosekunde. Dies ist entscheidend, um Ereignisprotokolle bei der Analyse eines Walzwerksausfalls millisekundengenau abzugleichen und die Reihenfolge der Ereignisse korrekt zu erfassen.
Wie implementiert man am besten eine PID-Regelung für eine Temperaturregelung mit langer Totzeit?
Bei totzeitdominanten Prozessen wie einem Warmwalzofen reicht eine Standard-PID-Rückkopplung nicht aus. Ingenieure setzen einen Smith-Prädiktor im DCS oder in der SPS ein. Dieser Regler nutzt ein Prozessmodell, um die Wirkung einer Stellgröße vorherzusehen, was aggressivere Einstellungen ohne Überschwingen ermöglicht. Diese Technik kann die Einschwingzeit nach einer Blocklücke um 30 % verkürzen.
Wie sichert man industrielle Steuerungssysteme in einem Stahlwerk ab?
Defense-in-Depth ist entscheidend. Das Steuerungsnetzwerk (SPS/DCS) sollte in einem separaten VLAN vom Geschäftsnnetzwerk betrieben werden. Ingenieure konfigurieren industrielle Firewalls, die nur bestimmte Protokolle (wie OPC UA) durchlassen. Der Zugriff auf Engineering-Arbeitsplätze erfordert Multi-Faktor-Authentifizierung, und USB-Ports werden deaktiviert, um Malware-Einschleppung über Laptops zu verhindern.
Fazit: Die Rolle des Ingenieurs in der automatisierten Stahlschmelze
Von der Spezifikation der richtigen I/O-Module bis zur Programmierung fortschrittlicher Prozessregelungen ist die Aufgabe des Ingenieurs, die Kluft zwischen den physischen Herausforderungen des Schmelzens und der digitalen Präzision der Automatisierung zu überbrücken. Die Daten belegen, dass gut konzipierte SPS- und DCS-Systeme messbare Verbesserungen bei Sicherheit, Effizienz und Qualität bringen. Für das Ingenieurteam ist es nicht nur eine akademische Übung, mit Netzwerkstandards und Steuerungsalgorithmen auf dem neuesten Stand zu bleiben – es trägt direkt zur Rentabilität und operativen Exzellenz der Anlage bei.
