Wie PLC- und DCS-Architekturen präzise Automatisierung in der Automobilfertigung vorantreiben
Die Automobilindustrie stellt eine der anspruchsvollsten Umgebungen für industrielle Steuerungssysteme dar, die sowohl Hochgeschwindigkeits-Diskretlogik als auch nahtlose Prozessintegration erfordern. Programmierbare Logiksteuerungen (PLCs) und verteilte Steuerungssysteme (DCS) bilden die technologische Grundlage, auf der die moderne Fahrzeugproduktion aufbaut. Das Verständnis ihrer technischen Architektur, Kommunikationsprotokolle und Integrationsmethoden ist für Ingenieure, die mit der Planung, Implementierung oder Modernisierung von Fertigungslinien in der Automobilindustrie betraut sind, unerlässlich. Dieser Artikel bietet technische Einblicke, wie diese Systeme arbeiten, interagieren und messbare Leistungssteigerungen liefern.
PLC-Architektur: Scan-Zyklen, Kontaktplan und Echtzeitbeschränkungen
Auf Hardware-Ebene besteht eine PLC aus einer Stromversorgung, einer zentralen Verarbeitungseinheit (CPU), Speicher und Ein-/Ausgabemodulen (I/O). Die CPU führt einen kontinuierlichen Scan-Zyklus aus, der drei Phasen umfasst: Einlesen der Eingabestatus, Ausführen des Benutzerprogramms und Aktualisieren der Ausgabestatus. Für Automobilanwendungen müssen die Scan-Zeiten typischerweise unter 10 Millisekunden bleiben, um eine reaktionsschnelle Steuerung schnell bewegter Maschinen zu gewährleisten. Programmierer verwenden üblicherweise Kontaktplan oder strukturierte Textsprachen zur Implementierung von Steuerungsalgorithmen. Ingenieure müssen die Worst-Case-Scanzeit bei der Programmierung von Sicherheitsverriegelungen berücksichtigen; beispielsweise erfordert eine Abkantpresse eine sofortige Ausgangsreaktion, weshalb oft unterbrechungsgesteuerte Programmierung oder dedizierte Sicherheits-PLCs mit redundanter Architektur spezifiziert werden.
Moderne PLCs von Herstellern wie Siemens (SIMATIC S7-1500), Rockwell Automation (ControlLogix) und Mitsubishi Electric (MELSEC iQ-R) bieten Mehrkernprozessoren, die sowohl Standardsteuerungen als auch erweiterte Funktionen wie Bewegungssteuerung und Integration von Bildverarbeitungssystemen gleichzeitig bewältigen können. Bei der Auswahl einer PLC für eine bestimmte Station bewerten Ingenieure die Anzahl der I/Os, die erforderliche Verarbeitungsgeschwindigkeit, Kommunikationsschnittstellen und Umgebungsanforderungen. Für Lackierereien müssen PLCs widerstandsfähig gegen aggressive Chemikalien und potenziell explosionsgefährdete Atmosphären sein, was IP67-Gehäuse oder eigensichere Barrieren erfordert.
DCS-Architektur: Verteilte Verarbeitung und zentrale Überwachung
Ein DCS unterscheidet sich grundlegend von eigenständigen PLCs durch seine verteilte Verarbeitungsarchitektur. Anstatt sich auf einen einzigen zentralen Controller zu verlassen, setzt ein DCS mehrere Controller im gesamten Werk ein, die jeweils bestimmte Prozessbereiche steuern und an zentrale Überwachungsstationen melden. Diese Architektur bietet eine eingebaute Redundanz; fällt ein Controller aus, arbeiten benachbarte Controller weiter, und das Überwachungssystem alarmiert sofort die Bediener. Für Automobilwerke mit Hunderttausenden Quadratfuß Fläche minimiert dieser verteilte Ansatz Verkabelungskosten und lokalisiert Steuerkreise.
Die Überwachungsebene des DCS bietet Historian-Funktionalität, die Produktionsdaten über Jahre mit Sekunden- oder sogar Millisekundenauflösung archiviert. Ingenieure nutzen diese Daten zur Ursachenanalyse bei Fehlern. Wenn beispielsweise ein bestimmtes Fahrzeug sechs Monate nach der Produktion schlechte Schweißqualität aufweist, können Ingenieure im DCS-Historian die genauen Schweißparameter, Roboterpositionen und Umgebungsbedingungen zu diesem Zeitpunkt abfragen. Diese Rückverfolgbarkeit ist ohne ordnungsgemäße DCS-Integration unmöglich.
Kommunikationsprotokolle: Das Rückgrat integrierter Automatisierung
Die effektive Integration von PLC und DCS hängt entscheidend von der Auswahl geeigneter industrieller Kommunikationsprotokolle ab. PROFINET, EtherNet/IP und EtherCAT dominieren neue Installationen aufgrund ihrer hohen Bandbreite und deterministischen Eigenschaften. PROFINET IRT (Isochronous Real-Time) erreicht Zykluszeiten unter 1 Millisekunde, was für synchronisierte Mehrachsen-Bewegungssteuerungen in Karosseriebau-Stationen unerlässlich ist. EtherNet/IP nutzt Standard-Ethernet-Hardware, vereinfacht die Integration mit Unternehmenssystemen und gewährleistet durch CIP Sync eine Echtzeitsynchronisation.
Altsystemprotokolle sind in bestehenden Anlagen weiterhin verbreitet. PROFIBUS DP verbindet noch viele Feldgeräte und erfordert Gateways zur Integration mit modernen DCS-Plattformen. Modbus TCP/IP bietet eine einfache, offene Option zur Anbindung von Fremdgeräten wie Frequenzumrichtern und Energiemonitoren. Ingenieure, die Modernisierungen planen, müssen die vorhandene Feldbusinfrastruktur sorgfältig bewerten und geeignete Kommunikationsschnittstellen spezifizieren, um kostspielige Neuverkabelungen zu vermeiden.
OPC Unified Architecture (OPC UA) hat sich als bevorzugte Lösung für vertikale Integration etabliert. In PLCs eingebettete OPC UA-Server stellen standardisierte Datenmodelle für DCS- und MES-(Manufacturing Execution Systems)-Ebenen bereit. Diese plattformunabhängige, sichere Kommunikation ermöglicht nahtlosen Datenaustausch unabhängig vom Steuerungshersteller. Viele Automobilhersteller verlangen inzwischen OPC UA-Konformität für alle Neugeräte.
Sicherheitsinstrumentierte Systeme: Integration funktionaler Sicherheit
Die Automobilfertigung birgt erhebliche Risiken durch Roboterarbeitszellen, Hochenergiepressen und fahrerlose Transportsysteme. Sicherheitsinstrumentierte Systeme (SIS) begegnen diesen Risiken durch dedizierte Sicherheits-PLCs, die nach ISO 13849 oder IEC 61508 zertifiziert sind. Diese Sicherheitscontroller arbeiten unabhängig von Standardsteuerungen, überwachen Sicherheitsmatten, Lichtvorhänge und Not-Aus-Schaltungen. Bei Verletzung einer Sicherheitsbedingung initiieren sie innerhalb von Millisekunden einen kontrollierten Stillstand, unabhängig vom Hauptsteuerungssystem.
Die Integration von Sicherheitssystemen in das DCS stellt technische Herausforderungen dar. Ingenieure müssen sicherstellen, dass Sicherheitsereignisse im DCS-Historian für Vorfallanalysen protokolliert werden, ohne die Sicherheitsintegrität zu gefährden. Dies erfolgt typischerweise über Einwegkommunikation von Sicherheits-PLCs zum DCS mittels fehlersicherer Protokolle wie PROFIsafe oder CIP Safety. Die Sicherheits-PLC sendet Statusinformationen an das DCS, das jedoch keine Sicherheitsfunktionen beeinflussen kann. Eine korrekte Umsetzung erfordert Zusammenarbeit von Steuerungsingenieuren und Sicherheitsspezialisten in der Planungsphase.
Ein großer deutscher Automobilhersteller implementierte kürzlich eine Safety-over-EtherCAT-Architektur in einer neuen Montageanlage für Elektrofahrzeuge. Dieser Ansatz reduzierte die Verkabelung um 40 % gegenüber herkömmlichen Punkt-zu-Punkt-Sicherheitskreisen und erreichte die Sicherheitsintegritätsstufe 3 (SIL3). Die Sicherheits-PLCs kommunizieren direkt mit dem zentralen DCS via OPC UA und bieten den Anlagenbedienern eine Echtzeit-Visualisierung des Sicherheitsstatus.
Fallstudie: Siemens TIA Portal Integration in der Motorenmontage
Ein Motorenmontagewerk in Bayern, das täglich 1.200 Einheiten produziert, führte ein umfassendes Automatisierungs-Upgrade mit Siemens-Technologie durch. Die bestehende Infrastruktur bestand aus verschiedenen PLC-5- und S7-300-Steuerungen ohne zentrale Übersicht. Die Ingenieure spezifizierten eine neue Architektur mit SIMATIC S7-1518-Steuerungen für Hochgeschwindigkeitsstationen (Nockenwellenmontage, Lagerdeckel-Anziehen) und ET 200SP verteilten I/Os für die Materialhandhabung. Das Totally Integrated Automation (TIA) Portal ermöglichte eine einheitliche Engineering-Umgebung für alle Steuerungen und reduzierte die Programmierzeit um 30 %.
Die DCS-Ebene nutzte SIMATIC PCS 7 und integrierte 78 PLCs über 12 Produktionsmodule. PROFINET mit IRT ermöglichte synchronisierte Nockenwellen- und Kurbelwellenmontage mit einer Rotationsgenauigkeit von +/- 0,1 Grad. WinCC SCADA stellte den Bedienern kontextbezogene Dashboards zur Verfügung, die die Gesamtanlageneffektivität (OEE) nach Station, Schicht und Fahrzeugmodell zeigten. Innerhalb eines Jahres verbesserte sich die Gesamteffizienz der Linie von 76 % auf 85 %, was 108 zusätzliche Motoren pro Tag ohne Investitionen in neue Montageplätze entspricht.
Technischer Implementierungsleitfaden: Upgrade von reiner PLC- zu integrierter PLC-DCS-Architektur
Für Ingenieure, die eine Migration von reiner PLC-Steuerung zu integrierter PLC-DCS-Architektur planen, bieten die folgenden technischen Schritte einen strukturierten Ansatz:
Phase 1: Bestandsaufnahme und Bewertung (4-6 Wochen)
Beginnen Sie mit der Dokumentation aller vorhandenen Steuerungen, einschließlich Hersteller, Modell, Firmware-Version und Kommunikationsschnittstellen. Erstellen Sie ein Netzwerktopologiediagramm, das die aktuelle Vernetzung der Steuerungen zeigt. Bewerten Sie die verbleibende Lebensdauer und Ersatzteilverfügbarkeit jeder Steuerung. Priorisieren Sie Steuerungen, die dem Ende ihrer Lebensdauer nahe sind, für einen frühzeitigen Austausch.
Phase 2: Upgrade der Kommunikationsinfrastruktur (8-12 Wochen)
Installieren Sie industrielle Ethernet-Switches mit Quality of Service (QoS)-Funktionalität zur Priorisierung von Echtzeitverkehr. Implementieren Sie eine segmentierte Netzwerktopologie, die Steuerungsverkehr von Unternehmensdaten trennt. Konfigurieren Sie VLANs zur Isolierung von Produktionszellen, um Fehlerausbreitung zu verhindern. Installieren Sie Firewalls zwischen Steuerungs- und Geschäftsnnetzwerken gemäß den Empfehlungen des ISA-95/IEC 62264 Purdue-Modells.
Phase 3: Auswahl der DCS-Plattform und Pilotimplementierung (12-16 Wochen)
Wählen Sie eine DCS-Plattform, die mit bestehenden PLC-Protokollen kompatibel ist. Emerson DeltaV, ABB System 800xA und Honeywell Experion bieten umfangreiche Protokollbibliotheken. Implementieren Sie zunächst an einer einzelnen Produktionslinie mit Integration von bis zu fünf PLCs. Validieren Sie Historian-Funktionalität, Alarmmanagement und Berichtsfunktionen, bevor Sie erweitern.
Phase 4: Standardisierung und Migration der Steuerungen (laufend)
Entwickeln Sie einen gestaffelten Austauschplan für veraltete PLCs, priorisieren Sie solche mit hoher Ausfallrate oder eingeschränkten Diagnosemöglichkeiten. Standardisieren Sie auf ein oder zwei PLC-Plattformen, um Programmierung und Wartung zu vereinfachen. Implementieren Sie standardisierte Funktionsbausteine für häufige Aufgaben (Förderbandsteuerung, Pressenüberwachung, Drehmomentprüfung), um einheitliches Verhalten im Werk sicherzustellen.
Phase 5: Implementierung fortschrittlicher Analytik (6-12 Monate nach DCS)
Sobald historische Daten vorliegen, implementieren Sie prädiktive Algorithmen. Analysieren Sie beispielsweise Drehmomentkurven von Verschraubungs-PLCs, um Werkzeuge zu identifizieren, die kalibriert werden müssen, bevor sie fehlerhafte Verschraubungen erzeugen. Setzen Sie Machine-Learning-Modelle innerhalb des DCS oder einer angeschlossenen Analyseplattform ein, um subtile Muster zu erkennen, die Bedienern verborgen bleiben.

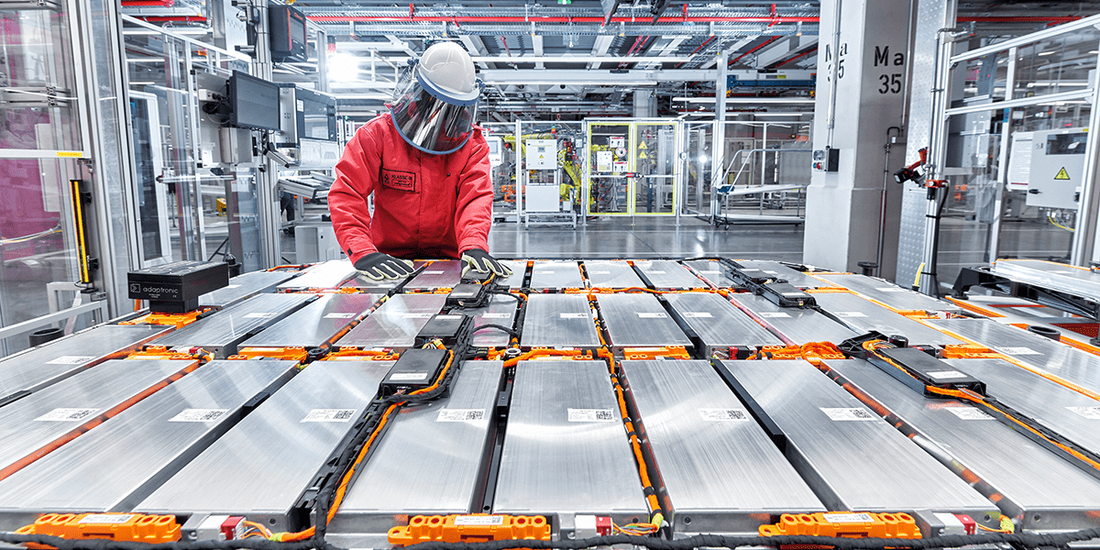

Technische Überlegungen für die Hochvolt-Batterieproduktion
Der Umstieg auf Elektrofahrzeuge bringt neue Automatisierungsherausforderungen, insbesondere bei der Montage von Batteriemodulen und -packs. Hochvoltsysteme erfordern spezialisierte PLC-Programmierung zur Steuerung von Schützsequenzen, Isolationsüberwachung und Thermomanagement während der Formierungszyklen. Ingenieure müssen redundante Sicherheitsüberwachung für Gleichstrom-Schienen mit Spannungen über 800 V implementieren, häufig unter Verwendung von Sicherheits-PLCs mit zertifizierten Funktionsbausteinen zur Spannungsüberwachung.
Die Batterieformierung, bei der Zellen kontrollierten Lade- und Entladezyklen unterzogen werden, erfordert präzise Temperaturregelung (±1 °C) über hunderte simultane Kanäle. DCS-Architekturen sind hier besonders geeignet, da sie mehrere PLC-gesteuerte Formierungsschränke koordinieren und gleichzeitig die strenge Datenrückverfolgbarkeit gewährleisten, die für Garantieansprüche erforderlich ist. Die Formierungsdaten jeder Zelle müssen mit der finalen Fahrzeug-Identifikationsnummer verknüpft werden, was eine enge Integration zwischen DCS-Historian und übergeordneten Manufacturing Execution Systems erfordert.
Ein nordamerikanisches EV-Batteriewerk setzte Emersons DCS mit DeltaV-Steuerungen für die Formierungssteuerung ein. Das System verwaltet 2.500 simultane Formierungskanäle und erfasst Spannungs-, Strom- und Temperaturdaten alle 100 Millisekunden. Diese detaillierten Daten ermöglichen die frühzeitige Erkennung von Zellen mit anomalen Verhaltensweisen und verhindern, dass fehlerhafte Zellen in die Fahrzeugmontage gelangen. Das Werk berichtet seit der Implementierung von einer 94 %igen Reduktion von Feldausfällen, die auf Zellqualitätsprobleme zurückzuführen sind.
Häufig gestellte technische Fragen
-
Wie bestimme ich die optimale Scanzeit für eine spezifische Automobilanwendung?
Berechnen Sie die erforderliche Reaktionszeit durch Analyse der Prozessdynamik. Für Hochgeschwindigkeits-Pick-and-Place-Operationen sind Scanzeiten unter 5 Millisekunden essenziell. Für Förderbänder in der Materialhandhabung genügen 20–50 Millisekunden. Messen Sie die Worst-Case-Programmausführungszeit mit PLC-Diagnosetools und fügen Sie eine Sicherheitsmarge von 20 % hinzu. Ziehen Sie für kritische Sicherheitsfunktionen unterbrechungsgesteuerte Ein-/Ausgabe in Betracht, anstatt sich ausschließlich auf Scanzyklusreaktionen zu verlassen. -
Welche Redundanzkonfigurationen werden für kritische Automobilproduktionslinien empfohlen?
Für Karosserie-Schweißlinien, bei denen Stillstandskosten über 20.000 US-Dollar pro Stunde liegen, implementieren Sie redundante CPU-Konfigurationen mit automatischem Failover. Siemens S7-1500R/H-Systeme bieten nahtlose Redundanz für PROFINET-Netzwerke. Für weniger kritische Montagebereiche reicht oft Geräteebenen-Redundanz (redundante Stromversorgungen, redundante Netzwerkswitches) aus, die kostengünstiger ist. Dokumentieren Sie stets Umschaltzeiten während der Inbetriebnahme, um sicherzustellen, dass sie den Produktionsanforderungen entsprechen. -
Wie handhabe ich die Zeitsynchronisation über mehrere PLCs und DCS-Server hinweg?
Implementieren Sie einen Stratum-1-NTP-Zeitserver, der mit GPS oder einer Atomuhr synchronisiert ist. Konfigurieren Sie alle PLCs, DCS-Server und Netzwerkgeräte als NTP-Clients. Für Anwendungen, die Sub-Millisekunden-Synchronisation erfordern (Mehrachsen-Portale, synchronisierte Pressvorgänge), verwenden Sie IEEE 1588 Precision Time Protocol (PTP) mit geeigneten Boundary-Clocks. Überprüfen Sie die Synchronisationsgenauigkeit während der Inbetriebnahme mit Protokollanalysatoren.
