Wie SPS & DCS die Effizienz in der Abwasserbehandlung steigern
Einleitung: Der digitale Wandel im Wassermanagement
Abwasserbehandlungsanlagen stehen vor steigenden Anforderungen an sauberere Ableitungen und geringeren Energieverbrauch. Manuelle Überwachung und eigenständige Relais bieten nicht mehr die nötige Präzision. Daher verlagert sich die Branche hin zu integrierten digitalen Plattformen. Industrielle Automatisierung, insbesondere durch Speicherprogrammierbare Steuerungen (SPS) und Verteilte Leitsysteme (DCS), bildet heute das operationelle Herz moderner Anlagen. Diese Technologien ermöglichen Echtzeitanpassungen, Fernüberwachung und datenbasierte Strategien, die vor einem Jahrzehnt noch undenkbar waren.
SPS vs. DCS: Die richtige Steuerungsarchitektur wählen
Das Verständnis der Unterschiede zwischen diesen Systemen ist entscheidend für ein effektives Design. Eine SPS ist ein robustes Steuergerät, das für schnelle, diskrete Aufgaben ausgelegt ist. Sie eignet sich hervorragend zur Steuerung einzelner Anlagenkomponenten wie Pumpen, Mischer und Ventile basierend auf direkten Sensorsignalen. Im Gegensatz dazu ist ein DCS eine umfassendere Plattform, die gesamte Produktionsprozesse überwacht. Es koordiniert mehrere Steuerungen, einschließlich SPS, um eine anlagenweite Harmonie sicherzustellen. Für eine Kläranlage bedeutet das, dass ein DCS den Durchfluss über drei separate Behandlungslinien ausbalanciert, während jede Linie auf SPS für die lokale Filterrückspülung setzt.
Wesentliche Leistungssteigerungen durch vollständige Automatisierung
Die Implementierung dieser Systeme führt zu messbaren Verbesserungen in mehreren Bereichen. Der Energieverbrauch sinkt oft um 15-20%, da Motoren und Gebläse nur mit den erforderlichen Drehzahlen laufen. Der Chemikalieneinsatz wird präziser, was Abfall und Kosten reduziert. Arbeitskräfte verlagern sich von manuellen Anpassungen zu strategischer Überwachung, was die Arbeitszufriedenheit erhöht. Zudem erfolgt die Datenerfassung automatisch, was eine bessere langfristige Planung unterstützt. Diese Vorteile verkürzen die Amortisationszeit oft auf unter drei Jahre bei mittelgroßen Anlagen.

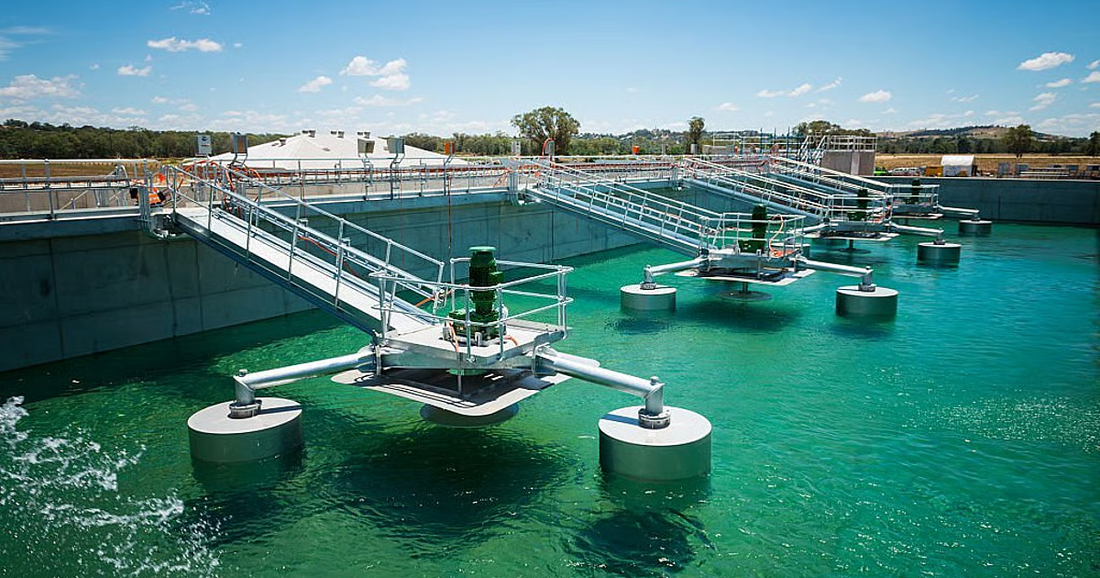

Fallstudie: Energieoptimierung bei Belüftungsprozessen
Belüftungsbecken gehören zu den größten Energieverbrauchern in jeder Anlage und machen manchmal 50-70% des gesamten Stromverbrauchs aus. Eine kommunale Anlage im Nordwestpazifik löste dieses Problem durch die Umrüstung auf ein SPS-gesteuertes System zur Messung des gelösten Sauerstoffs. Früher liefen die Gebläse mit konstanter Geschwindigkeit, unabhängig vom biologischen Bedarf. Das neue System nutzt Rückmeldungen von Online-Sensoren, um die Gebläseleistung über Frequenzumrichter zu steuern. Während der schwach ausgelasteten Nachtstunden reduziert das System den Luftstrom um bis zu 40%. Diese Optimierung führte zu jährlichen Energieeinsparungen von 128.000 $. Außerdem verbesserten die stabileren Sauerstoffwerte die mikrobielle Gesundheit und steigerten die Gesamteffizienz der Behandlung.
Stärkung der Umweltkonformität durch Automatisierung
Behördliche Genehmigungen setzen strenge Grenzwerte für Parameter wie Ammoniak, Phosphor und Schwebstoffe. Die manuelle Einhaltung ist aufgrund der Variabilität des Zulaufabwassers schwierig. Automatisierte Steuerungssysteme lösen dies durch kontinuierliche Prozessanpassungen. Beispielsweise kann das System bei einem Ammoniakanstieg automatisch die Belüftung oder Umlaufraten erhöhen. Es protokolliert zudem jede Überschreitung und Korrekturmaßnahme. Bei einer kürzlichen Prüfung konnte eine Anlage in Ohio innerhalb von Minuten fünf Jahre detaillierter Betriebsdaten vorlegen, was die konsequente Einhaltung nachwies und mögliche Bußgelder verhinderte.
Lösungsszenario: Umgang mit Spitzenabflussereignissen
Starke Regenfälle können Kläranlagen überlasten und zu Umgehungsereignissen führen. Ein DCS-basiertes Konzept bietet eine robuste Lösung. Wenn Durchflusssensoren steigende Werte im Sammelsystem erkennen, kann das DCS vorgeplante Protokolle starten. Es könnte die Pumpgeschwindigkeiten schrittweise erhöhen, Speicherbecken aktivieren oder die Chemikalienzufuhr anpassen, um die höhere Last zu bewältigen. Eine Küstenanlage setzte diese Strategie während eines historischen Sturms ein. Das System steuerte automatisch einen 300%-Anstieg des Zulaufs ohne manuelles Eingreifen, verhinderte unbehandelte Ableitungen und schützte die lokalen Gewässer.
Technischer Leitfaden: Nachrüstung einer Filtereinheit mit SPS-Steuerung
Die Aufrüstung vorhandener Ausrüstung ist ein praktischer Weg, Automatisierungsvorteile zu erzielen. Betrachten Sie einen Sandfilter mit manuellem Rückspülventil. Zuerst wird ein motorisierter Antrieb am Ventil installiert und an die SPS angeschlossen. Dann werden Drucksensoren vor und nach dem Filter hinzugefügt. Die SPS wird so programmiert, dass sie den Druckunterschied überwacht. Erreicht dieser einen Sollwert, startet die SPS eine Rückspülsequenz, schließt die Zulaufventile und öffnet die Ablaufleitungen. Nach einer festgelegten Zeit wird der Filter wieder in Betrieb genommen. Diese einfache Nachrüstung, die etwa 8.000 $ an Teilen kostet, eliminiert die manuelle Rückspülplanung und sorgt dafür, dass Filter mit maximaler Effizienz arbeiten, was die Lebensdauer des Filtermediums um Jahre verlängern kann.
Verbesserung der Chemikaliendosierung mit Echtzeitdaten
Eine präzise Chemikalienzugabe ist entscheidend für Flockung und Desinfektion. Überdosierung verschwendet Chemikalien und kann nachgelagerte Prozesse schädigen. Unterdosierung gefährdet die Einhaltung von Vorschriften. Moderne SPS lösen dies durch Feed-Forward-Steuerung. Sie analysieren Zulauffluss und Qualitätsmessungen und berechnen die exakte Chemikaliendosis. Eine Anlage in Florida setzte dies für ihren Chlorkontaktbehälter um. Durch die Anpassung der Dosierungsrate an Fluss und Bedarf reduzierten sie den Chloreinsatz um 22% und sparten 34.000 $ jährlich, während sie den Restchlorgehalt den ganzen Tag über konstant hielten.
Integrationsstrategien: SPS mit übergeordneten Systemen verbinden
Inseln der Automatisierung begrenzen die möglichen Vorteile. Daher ist die Verbindung von SPS mit einem zentralen DCS oder SCADA-System entscheidend. Dies erfolgt typischerweise über offene Kommunikationsprotokolle wie Modbus TCP/IP oder Profinet. Ein Gateway oder die SPS selbst kann Daten an den zentralen Server senden. Diese einheitliche Ansicht ermöglicht es Bedienern, die gesamte Anlage von einem Bildschirm aus zu überwachen. Zudem erlaubt sie erweiterte Analysen. Beispielsweise kann die Korrelation von Pumpenlaufzeiten mit Durchflussdaten Wartungsbedarfe vorhersagen und so von reaktiven zu proaktiven Strategien wechseln.
Zukunftstrends: Predictive Analytics und digitale Zwillinge
Die nächste Entwicklung besteht darin, einen digitalen Zwilling des Behandlungsprozesses zu erstellen. Dieses virtuelle Modell nutzt Echtzeitdaten von SPS, um zukünftige Bedingungen zu simulieren. Es kann „Was-wäre-wenn“-Fragen beantworten, etwa die Auswirkungen einer neuen Industrieeinleitung auf das biologische System. Maschinelle Lernalgorithmen analysieren zudem historische Daten, um Ausfälle von Geräten Wochen im Voraus vorherzusagen. Ein früher Anwender nutzte diesen Ansatz, um eine Gebläse-Störung vorherzusehen, die Reparatur während geplanter Stillstandszeiten zu terminieren und so einen kostspieligen Notstopp zu vermeiden. Diese Technologien werden bald Standardwerkzeuge zur Optimierung sein.
Fazit: Eine Grundlage für intelligentere Betriebsabläufe schaffen
Die Integration von SPS- und DCS-Systemen ist keine Luxusoption mehr, sondern eine grundlegende Voraussetzung für eine effektive Abwasserbehandlung. Diese Plattformen liefern greifbare Vorteile: niedrigere Energiekosten, reduzierten Chemikalieneinsatz, verbesserte Einhaltung von Vorschriften und höhere Betriebssicherheit. Mit dem Fortschritt der Technologie werden sie auch die Basis für KI-gesteuerte Optimierung bilden. Für Anlagenleiter und Ingenieure bedeutet der Weg nach vorn, diese Werkzeuge anzunehmen, in Schulungen zu investieren und eine Infrastruktur aufzubauen, die für die Herausforderungen von morgen gerüstet ist.
Schritt-für-Schritt: Inbetriebnahme eines SPS-Pumpensteuerpults
1. Schaltschrankaufbau: Montieren Sie die SPS, das Netzteil und die Motorstarter in einem sauberen, geerdeten Gehäuse und lassen Sie Platz für Kabelkanäle.
2. I/O-Verkabelung: Verbinden Sie die Leitungen der Füllstandssensoren mit den analogen Eingangsmodulen und die Spulen der Motorstarter mit den digitalen Ausgangsmodulen unter Beachtung der Farbkennzeichnung.
3. Einschalten: Überprüfen Sie die Eingangsspannung und schalten Sie die Steuerstromversorgung ein, prüfen Sie auf Kurzschlüsse.
4. Softwarekonfiguration: Laden Sie das Kontaktplanprogramm mit der Herstellersoftware über USB- oder Ethernet-Verbindung auf die SPS.
5. Sensorkalibrierung: Stellen Sie die Null- und Spanwerte des Füllstandssenders entsprechend den Abmessungen des Nassbrunnens ein.
6. Funktionstest: Simulieren Sie einen hohen Füllstand, indem Sie das Sensorsignal manuell erhöhen; bestätigen Sie, dass die Pumpe startet.
7. HMI-Einrichtung: Falls ein Touchscreen verwendet wird, konfigurieren Sie Seiten zur Anzeige von Pumpenstatus, Füllstand und Alarmhistorie.
8. Endprüfung: Führen Sie mehrere Ein-/Ausschaltzyklen durch und beobachten Sie einen reibungslosen Betrieb, bevor Sie in den Automatikbetrieb wechseln.
Expertenblick: Der Mensch im automatisierten Betrieb
Technologie allein garantiert keinen Erfolg. In zahlreichen Projektbewertungen ist der entscheidende Faktor für Spitzenleistungen das Engagement der Bediener. Wenn das Personal die Logik hinter automatisierten Abläufen versteht, vertraut es dem System und greift bei Anomalien klug ein. Daher sind umfassende Schulungen und die Einbindung der Bediener in die Planungsphase wichtige Investitionen. Das Ziel ist nicht, Menschen zu ersetzen, sondern sie mit besseren Werkzeugen zu befähigen und eine kooperative Umgebung zu schaffen, in der menschliche Kreativität und maschinelle Präzision Hand in Hand arbeiten.
