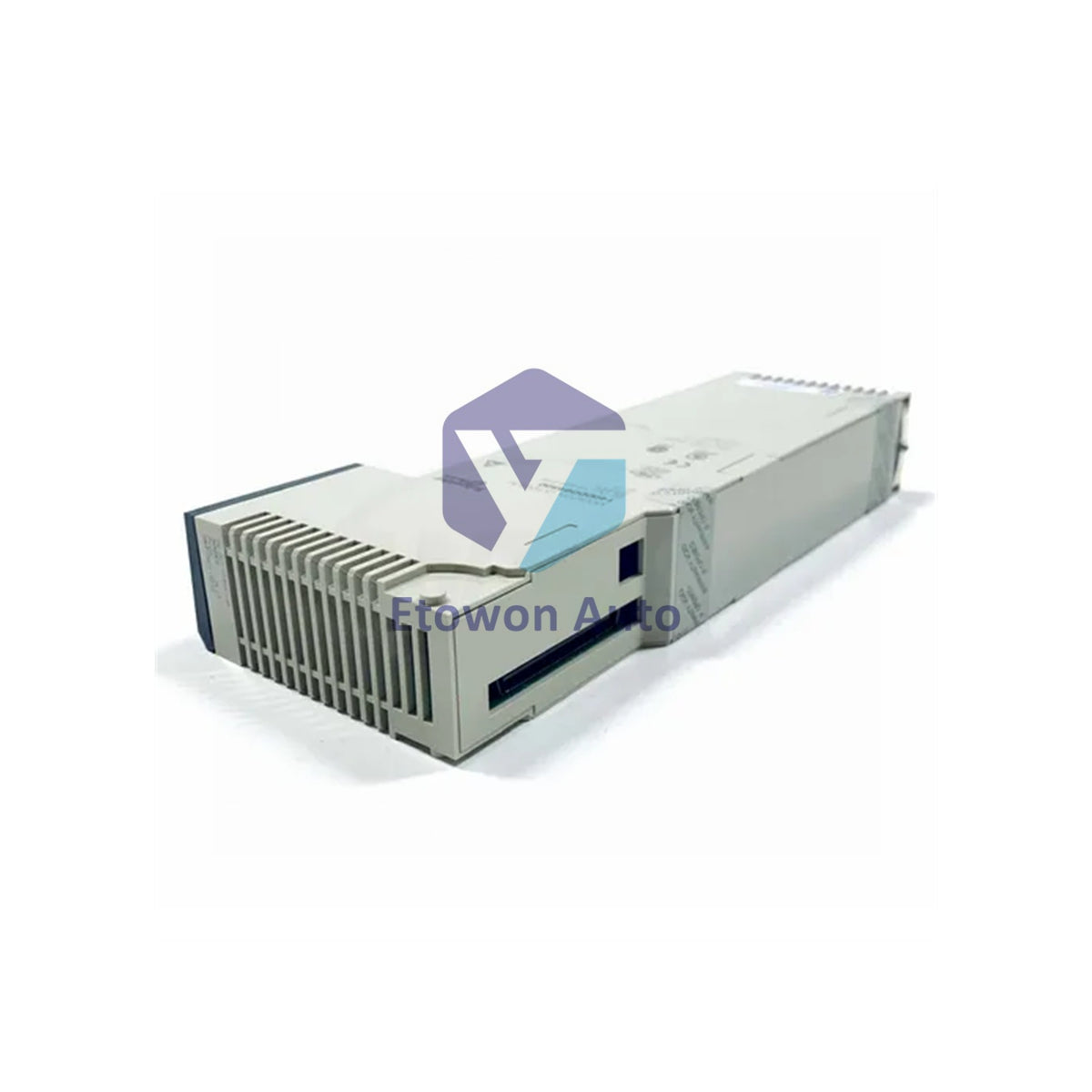

Schneider 140DDI35310 Модуль с 32 каналами постоянного тока входа

Входной модуль Schneider Electric 140DDI35310

Schneider Electric 140DDI35310 — это модуль дискретных входов. Он работает с системами автоматизации Modicon Quantum. Этот модуль обеспечивает 32 канала для сигналов постоянного тока 24 В. Обеспечивает надёжную работу в промышленных системах управления.

Технические характеристики

• Производитель и модель: Schneider Electric 140DDI35310
• Тип изделия: Модуль дискретных входов
• Платформа: Автоматизация Modicon Quantum
• Входные каналы: 32 дискретных точки
• Входное напряжение: 24 В постоянного тока, отрицательная логика
• Диапазон напряжения: 19,2...30 В постоянного тока
• Время отклика: ≤ 1 мс (переход 0→1 и 1→0)
• Входное сопротивление: 2400 Ом
• Потребляемая мощность: 330 мА от шины
• Гальваническая развязка: 1780 В переменного тока (группа — шина)
• Рабочая температура: 0…60 °C (32…140 °F)
• Сертификаты: UL 508, CSA, FM Class 1 Div 2, ГОСТ

Основные особенности

• Обеспечивает 32 дискретных входных канала в одном модуле
• Быстрое время отклика 1 мс для управления в реальном времени
• Отрицательная логика (источник) с входом 24 В постоянного тока
• Четыре изолированные группы каналов для безопасности
• Светодиодные индикаторы для каждого входа и состояния модуля
• Широкий диапазон рабочего напряжения: от 19,2 до 30 В постоянного тока
• Высокая помехоустойчивость с защитой от электростатических разрядов 4-8 кВ

Электрические характеристики

• Состояние 1 (ВКЛ): -30...-15 В постоянного тока, ≥2,5 мА при -14 В
• Состояние 0 (ВЫКЛ): -5...0 В постоянного тока, ≤0,5 мА
• Максимальный вход: 30 В постоянного тока непрерывно, 50 В импульс 1 мс
• Ток утечки: ≤200 мкА при определённых условиях
• Рассеиваемая мощность: 1,5 Вт + (0,26 × активные точки)
• Адресация: Требует 2 входных слова

Эксплуатационные условия

• Рабочая температура: от 0°C до 60°C (от 32°F до 140°F)
• Температура хранения: от -40°C до 85°C (от -40°F до 185°F)
• Относительная влажность: 95% без конденсации
• Рабочая высота над уровнем моря: до 5000 метров (16404 фута)
• Электромагнитная устойчивость: 10 В/м (80-2000 МГц)
• Защита от электростатических разрядов: 4 кВ контакт, 8 кВ воздушный разряд

Комплектация

• Один модуль дискретных входов 140DDI35310
• Документация по монтажу и технические характеристики
• Размеры упаковки: 31,2 x 16,3 x 4,5 см
• Вес с упаковкой: 412 грамм (14,5 унций)
• Варианты доставки: FedEx, UPS, DHL доступны

Часто задаваемые вопросы

Какие типы сигналов принимает этот модуль?

• Модуль принимает сигналы постоянного тока 24 В с отрицательной логикой (источник). Для состояния ВКЛ требуется напряжение от -15 В до -30 В, для состояния ВЫКЛ — от 0 В до -5 В.

Сколько входных точек доступно?

• 140DDI35310 обеспечивает 32 дискретных входных канала. Они организованы в 4 группы по 8 каналов с гальванической развязкой между группами.

Каково время отклика этого модуля?

• Время отклика составляет 1 миллисекунду для переходов с ВЫКЛ на ВКЛ и с ВКЛ на ВЫКЛ. Это обеспечивает быструю реакцию в системах управления.
