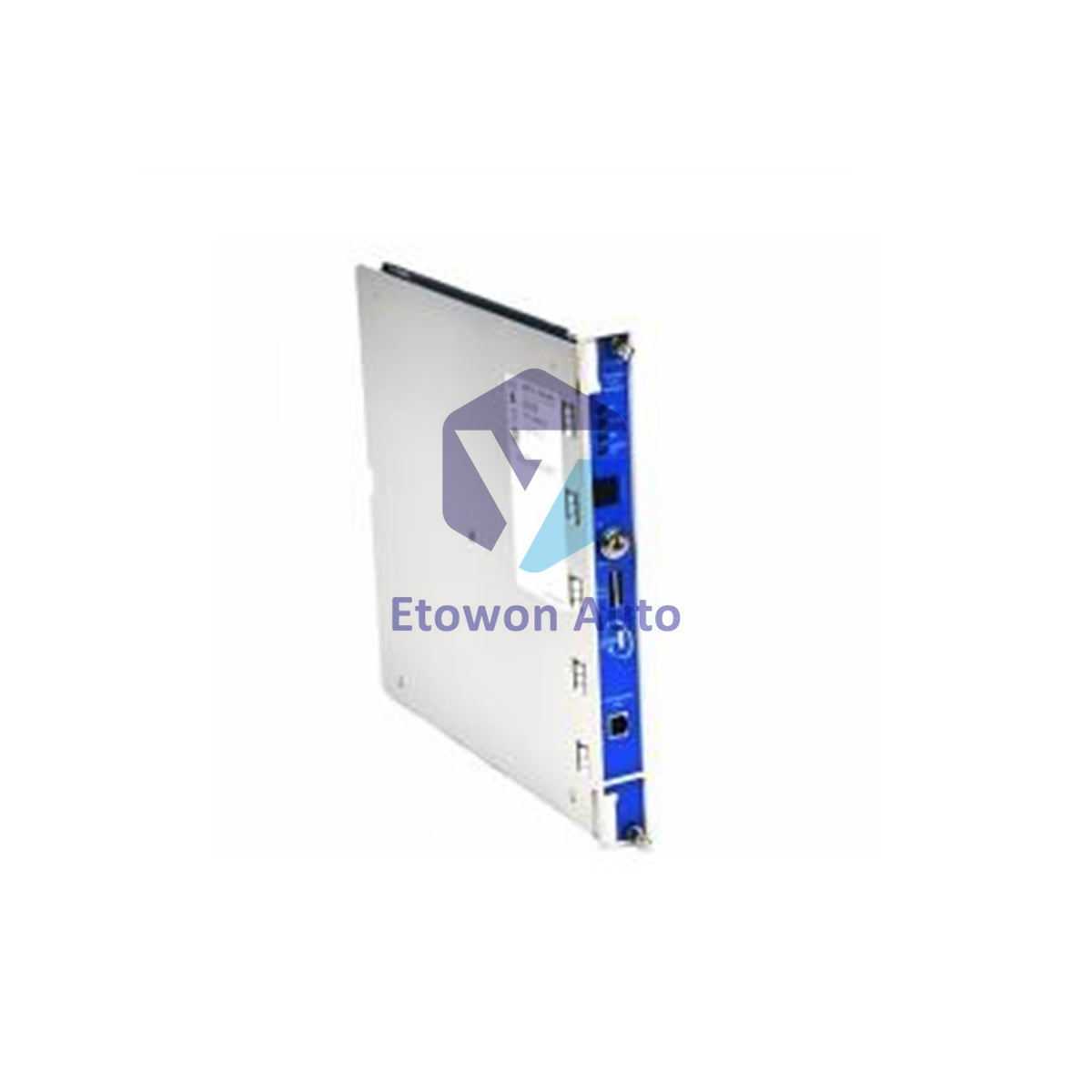

Bently Nevada 3500/94M-07-00-00 VGA дисплейный маршрутизатор

Обзор продукта

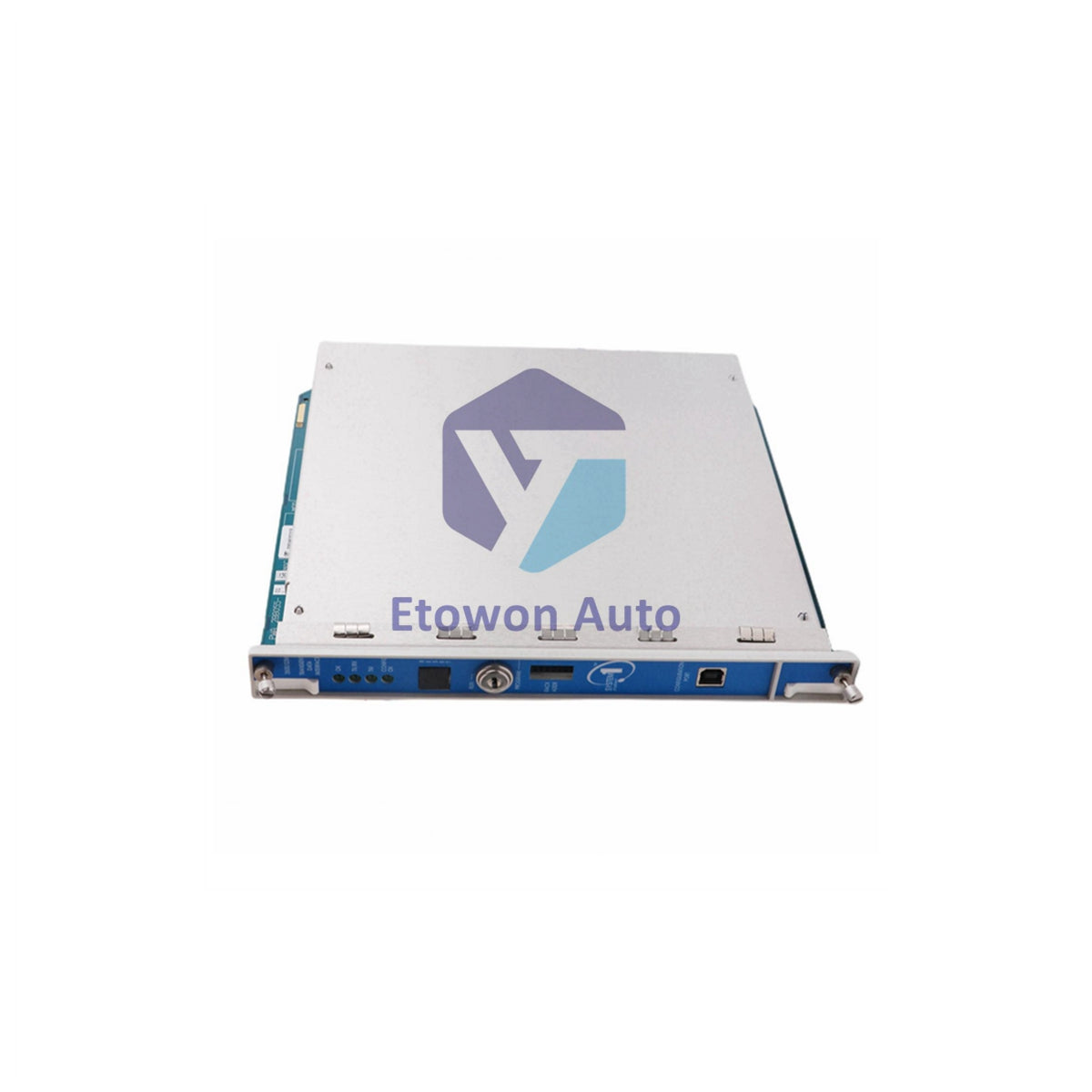

Bently Nevada 3500/94M-07-00-00 — специализированный дисплейный маршрутизатор, разработанный для системы защиты оборудования серии 3500. Эта конфигурация специально создана для многокорпусных установок, где требуется централизованный дисплей. В варианте «07» этот блок функционирует как маршрутизатор без встроенного дисплея, позволяя до четырёх отдельных корпусов 3500 использовать один VGA-монитор или сенсорный интерфейс. Такая архитектура упрощает визуализацию данных и снижает затраты на оборудование в крупных промышленных предприятиях.

Техническая конфигурация

Маршрутизация сигналов для нескольких корпусов

3500/94M-07-00-00 служит коммуникационным центром для сложных сетей мониторинга. Он оснащён четырьмя выделенными VGA-входами и четырьмя RS232-входами для управления сенсорным экраном. Эти входы объединяют данные вибрации и сигналы состояния с нескольких корпусов в один поток вывода, обеспечивая единый интерфейс оператора через вторичные VGA и RS232 выходы.

Питание и мониторинг состояния

Маршрутизатор работает от стабилизированного источника питания +24 В постоянного тока с допуском ±6%. Максимальное потребление составляет 4,7 Вт, что минимизирует тепловую нагрузку на шкафы управления. Светодиод «OK» на передней панели обеспечивает мгновенное визуальное подтверждение исправности оборудования, сигнализируя о корректной работе внутренней логики маршрутизации и отсутствии потерь сигналов.

Требования к интеграции в систему

В стандартной конфигурации 3500/94M-07-00-00 должен использоваться вместе с VGA-модулем 3500/94M и соответствующей платой ввода-вывода в корпусе. Для управления несколькими корпусами инженеры обычно устанавливают этот маршрутизатор в первый корпус, а последующие корпуса используют дисплейные блоки или дополнительные кабели маршрутизатора для завершения визуальной сети.

Технические характеристики

Руководство по установке и заказу

Процедура настройки для нескольких корпусов

При конфигурации системы с одним дисплеем для нескольких корпусов 3500/94M-07-00-00 является базовым компонентом для основного корпуса. В конфигурации из четырёх корпусов первый корпус использует маршрутизатор, второй корпус содержит сам дисплей, а оставшиеся корпуса интегрируются с помощью кабелей маршрутизатора (P/N 3500/94M-00-12-XX).

Кабели и безопасность питания

Убедитесь, что все VGA и RS232 кабели являются промышленными экранированными типами для сохранения качества сигнала на расстоянии маршрутизации. Поскольку модуль обрабатывает данные сенсорного экрана, RS232 соединения должны быть надёжными, чтобы избежать «призрачных касаний» или задержек управления. Всегда проверяйте, что входное напряжение находится в диапазоне 22,5–25,5 В постоянного тока перед включением системы.

Преимущества для инженеров

Экономичная визуализация

Использование 3500/94M-07-00-00 позволяет промышленным предприятиям значительно сократить количество физических дисплеев в диспетчерской. Маршрутизация данных с четырёх корпусов на один экран упрощает рабочее пространство оператора, сохраняя при этом быстрый доступ к временным данным и статусу мониторинга.

Надёжное производство в США

Произведённый в США, этот модуль соответствует строгим стандартам контроля качества. Его прочная конструкция оптимизирована для непрерывной работы в критически важных системах защиты оборудования, обеспечивая надёжную связь между сырыми данными датчиков и инструментами визуализации для оператора.

Технические вопросы и ответы

В1: Включает ли эта модель ЖК-экран?

О1: Нет, опция 07 означает только маршрутизатор. Он предназначен для передачи сигналов на отдельный дисплей, расположенный в другой части системы.

В2: Сколько корпусов можно подключить к одному маршрутизатору?

О2: Маршрутизатор имеет 4 набора входов, что позволяет объединять данные до четырёх корпусов 3500 в один выходной дисплей.

В3: Требуется ли отдельный источник питания для маршрутизатора?

О3: Устройство требует +24 В постоянного тока. В зависимости от конфигурации заказа кабель питания может быть включён, но он должен быть подключён к стабильному источнику 22,5–25,5 В постоянного тока.
