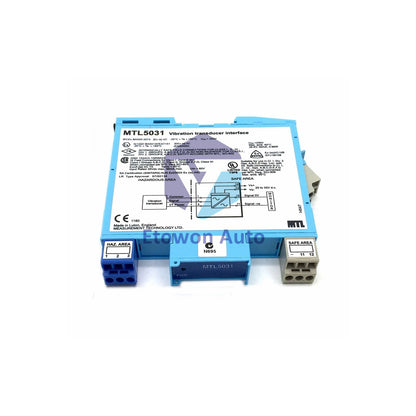

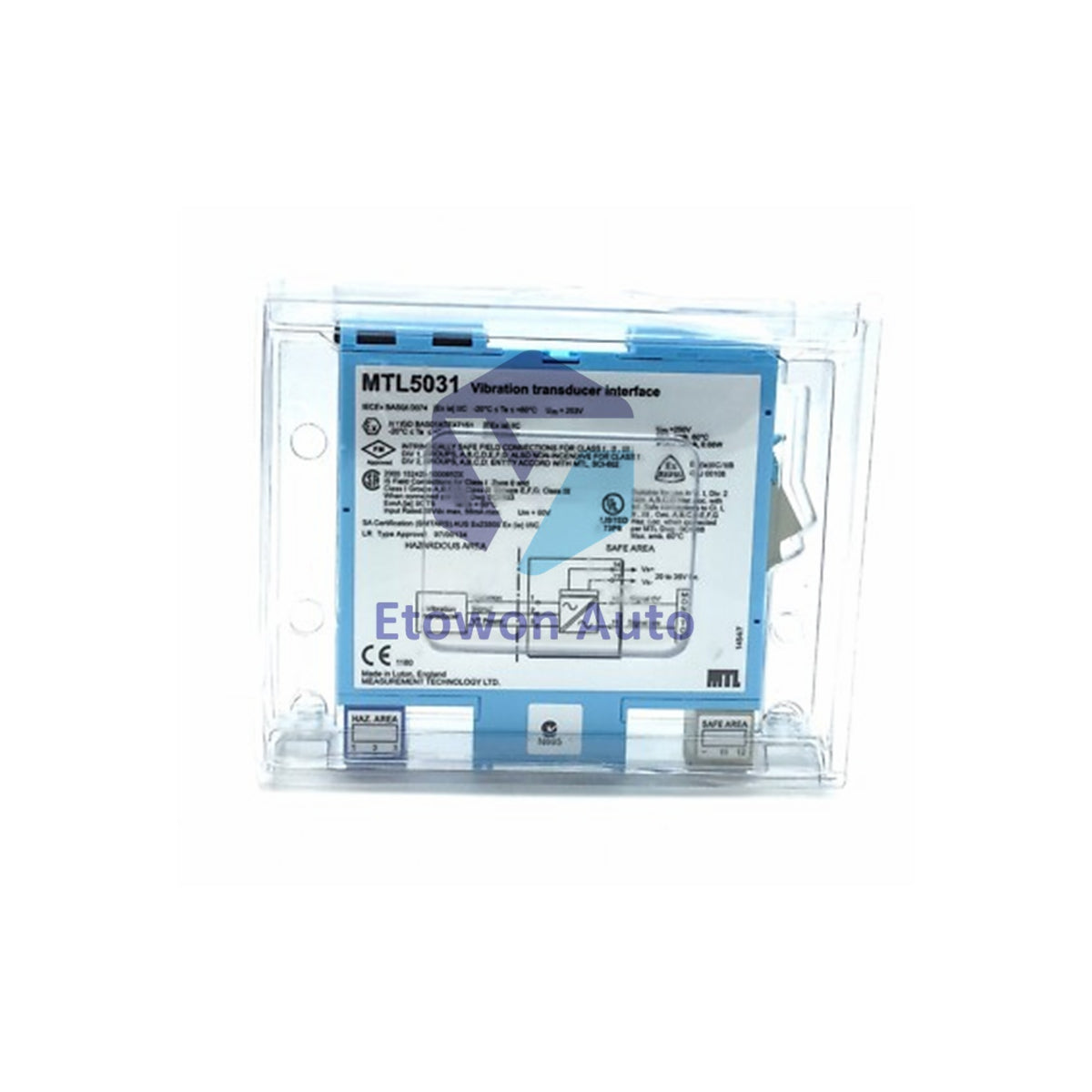

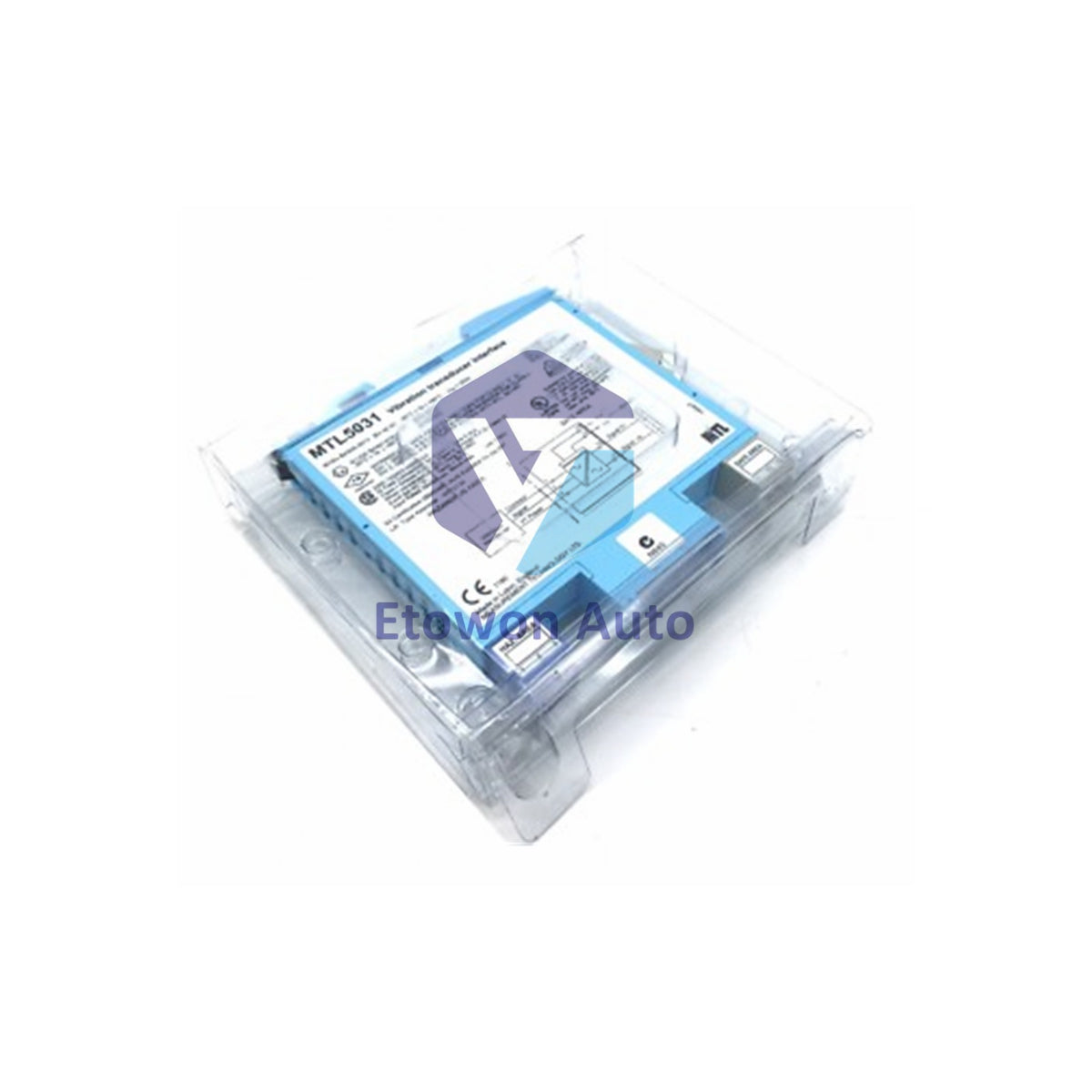

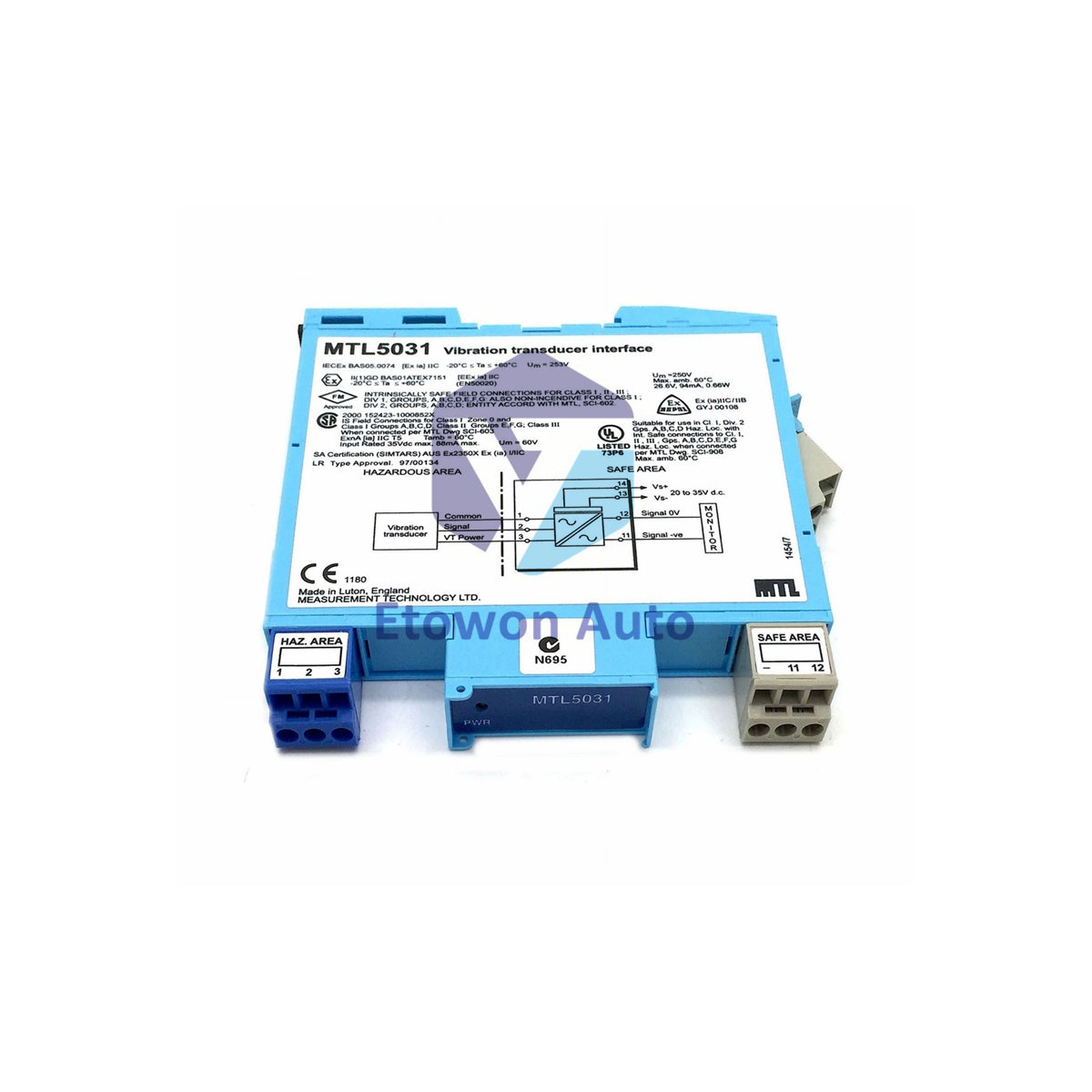

Интерфейс вибрационного датчика MTL5031

MTL5031 от MTL Instruments безопасно повторяет вибрационные сигналы из взрывоопасных зон в системы мониторинга. Этот одноканальный интерфейс работает с трёхпроводными вихретоковыми зондами и акселерометрами, расположенными во взрывоопасных средах.

Ключевые технические характеристики

• Бренд: MTL Instruments
• Модель: MTL5031
• Тип продукта: Интерфейс вибрационного датчика
• Каналы: Один канал
• Совместимые датчики: Трёхпроводные вихретоковые зонды и акселерометры
• Полоса пропускания по напряжению: -3дБ при 43кГц типично
• Напряжение питания: 20 до 35V DC

Сертификация для взрывоопасных зон

• Расположение датчика: Зона 0, IIC, T4-T6 взрывоопасная зона
• Класс деления: Деление 1, Группа A взрывоопасное место
• MTL5031 поддерживает искробезопасность для мониторинга вибрации
• Обеспечивает безопасную работу датчиков во взрывоопасных средах

Технические характеристики входа

• Входное сопротивление: 10кОм ±2% (Клеммы 1 и 2)
• Питание преобразователя: Клеммы 3 и 1 для питания датчика
• Диапазон сигнала: -20В до -0.5В при <100мВ постоянной ошибки
• Входные клеммы: Клемма 1 (Общая), Клемма 2 (Сигнал)
• Интерфейс обеспечивает питание для 3-проводных вибрационных датчиков

Выходные характеристики

• Выходное сопротивление: <20Ω (клеммы 11 и 12)
• Выходные клеммы: Клемма 11 (Сигнал –ve), Клемма 12 (Сигнал 0В)
• Низкое выходное сопротивление обеспечивает высокую способность к передаче сигнала
• Чистая передача сигнала в системы мониторинга в безопасных зонах

Точность и частотная характеристика

• Точность передачи постоянного тока: <±100мВ при 20°C
• Точность передачи переменного тока: ±1% (от 0Гц до 1кГц)
• Частотная характеристика: -5% до +1% (от 1кГц до 10кГц)
• Полоса пропускания по напряжению: -3дБ при 43кГц типично
• Температурный коэффициент: ±50ppm/°C (от 10 до 65°C)

Фазовая характеристика и временные параметры

• Фазовая характеристика: <14мкс эквивалентная задержка
• Сдвиг фазы: -1° при 200Гц, -3° при 600Гц, -5° при 1кГц
• Высокая частота: -50° при 10кГц, -100° при 20кГц
• Минимальные фазовые искажения сохраняют целостность сигнала для анализа

Требования к питанию

• Напряжение питания: диапазон работы 20-35В DC
• Потребляемый ток: 80мА при 24В с нагрузкой преобразователя 22мА
• Рассеиваемая мощность: <1.7Вт максимум
• Клеммы питания: Клемма 13 (питание –), Клемма 14 (питание +)
• Индикатор состояния: зелёный светодиод для контроля питания

Конфигурация клемм

• Опасная зона: Клемма 1 (Общий), 2 (Сигнал), 3 (Питание преобразователя)
• Выход безопасной зоны: Клемма 11 (Сигнал –), 12 (Сигнал 0В)
• Питание: Клемма 13 (Питание –), 14 (Питание +)
• Четкая идентификация клемм обеспечивает правильное подключение датчика

Параметры безопасности

• Клеммы 3 к 1: 26.6В, 94мА, 0.66Вт
• Клеммы 2 к 1: Спецификации аппаратов без накопления энергии
• Ограничения безопасности: ≤1.2В, ≤0.1А, ≤20µJ и ≤25мВт
• Комплексная защита безопасности для работы в опасных зонах

Часто задаваемые вопросы

• Какие датчики работают с MTL5031?
  Он совместим с трехпроводными вихретоковыми зондами и акселерометрами для мониторинга вибрации.
• Каков диапазон частотной характеристики?
  Интерфейс поддерживает точность ±1% от 0 Гц до 1 кГц с полосой пропускания 43 кГц.
• Может ли этот интерфейс питать датчики?
  Да, он обеспечивает питание преобразователя через клеммы 3 и 1.
• Подходит ли это для мониторинга вибрации в зоне 0?
  Да, он имеет полную сертификацию для зоны 0, IIC, опасных зон T4-T6.
